Bouwverslag Aluminium zelfbouw H Frame 444mm NAZA + GPS + Fatshark FPV

Gebruikte onderdelen:
[FONT=&quot]Hobbywing SkyWalker 25A Four Unity Brushless 4 In 1 ESC Speed Controller [/FONT]31.66 euro

4x SunnySky X2212 KV980 Brushless Motor 14.51euro per stuk

4 xGemfan 1045 Carbon Nylon CW/CCW Propeller EPP For RC Multirotor 2,34 euro per 2.

1x Naza light met GPS 122 euro

1x Spektrum DX6I DSM X 6-Kanaals & AR610 ontvanger 139 euro

ZIPPY Compact 4000mAh 4S 25C Lipo Pack 29.89 euro

Fatshark Teleporter V3 FPV System With Pilot HD Camera
1 x Teleporter QVGA (320x240) headset with integrated 5G8 receiver (no head tracking).
1 x Zipper carry case, lens cleaning cloth, Fat Shark stickers
1 x 720p Pilot HD camera
1 x 250mW, 7ch 5G8 transmitter
1 x Filtered balance lead TX power supply
1 x AV cable (for connected to external AV devices)
1 x 2X 5G8 3dBi dipole antenna (transmitter and headset)
1 x 760 mAh 7V4 battery pack with banana RC discharge adapter 216.72 euro

5.8G 4 Leaves Omnidirectional Gain Antenna For Receiver 5.78euro

5.8G 3 Leaves Omnidirectional Gain Antenna For Transmitter 5.78 euro

FPV Flight Controller N2 OSD Module with Gesture
Throttle Display for DJI NAZA V1 V2 NAZA Lite GPS 27,34 euro

5M 300 SMD 3528 Blue Non-Waterproof DC 12V LED Strip Lights 5.50 euro (5 meter)

5M Red 150LED SMD 5050 LED Strip Lights Non-Waterproof Indoor Use 7,42euro (5 meter)

Aluminium 20x10x2 (1 meter) +/- 5 euro
Plexus 310 2 comp. mma lijm
3M VHB tape +/- 2mm dik en +/- 1mm dik
3M SJ 3560 Klittenband
Draad, tape, krimpkous, stroken kunstof tbv poten, schakelaar. 20 euro

Totaal +/- 680 euro



Pilot HD cam per ongeluk op de 4s aangesloten gevolg cam stuk..



ik heb nog een sony super had ccd 600tvl liggen die op 12volt werkt, deze komt uit een oude quad die ik 2e hands gekocht heb.
Cam is op de volgende manier aangesloten
4s lipo, ubec naar 5v, onbekende print die voltage naar 12v brengt daarna nog een power filter en dan de cam.
Weet iemand waarom voltage eerst naar 5volt terug word gebracht ?
En zou ik fatshark Tx op dezelfde 12V aansluiten of toch rechtstreeks op de 4s lipo?



het word fatshark op lipo en 5v naar 12v converter op de 5v fatshark uitgang en dan zonder filter op de cam.

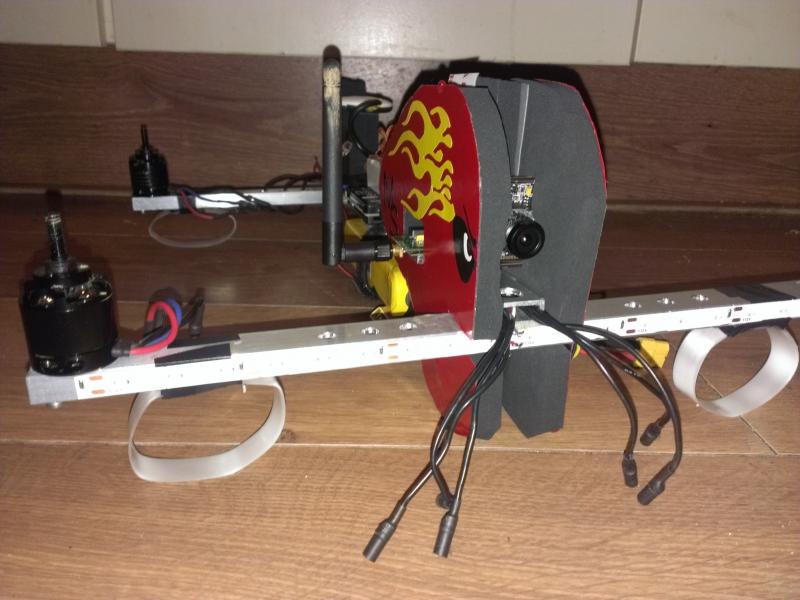

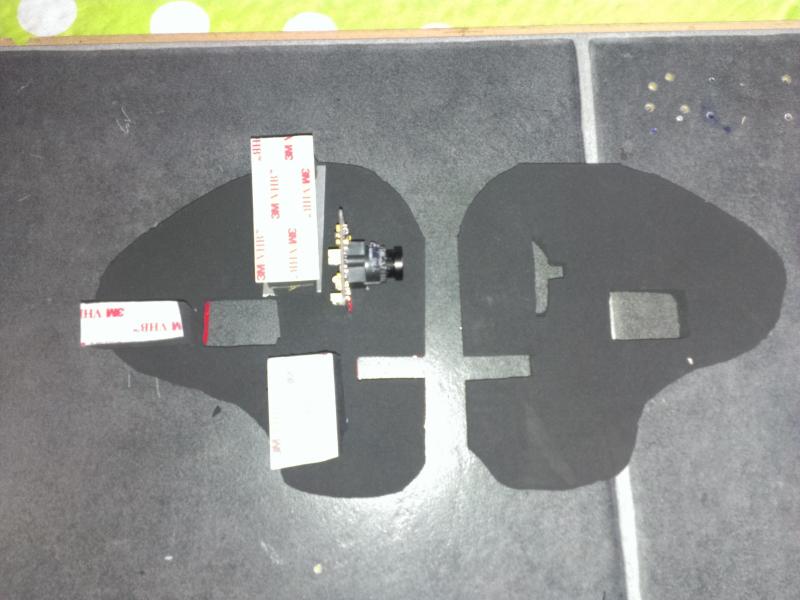

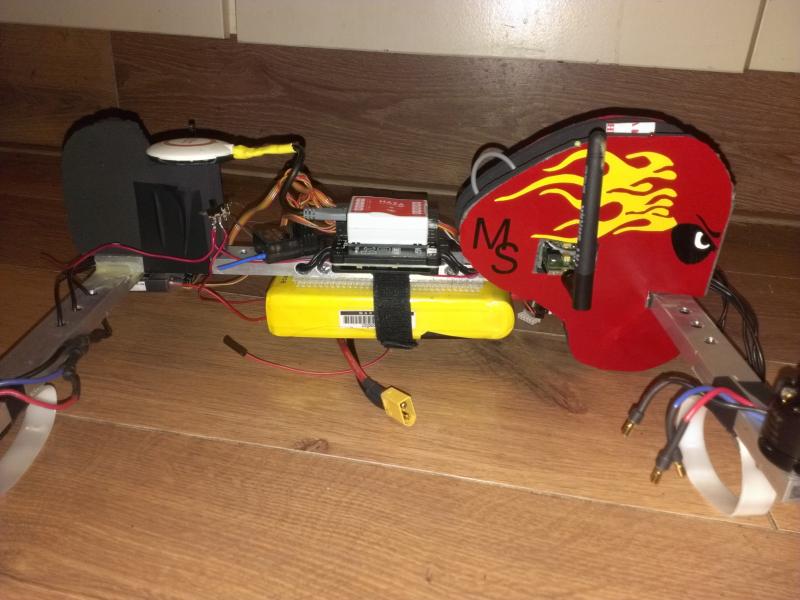

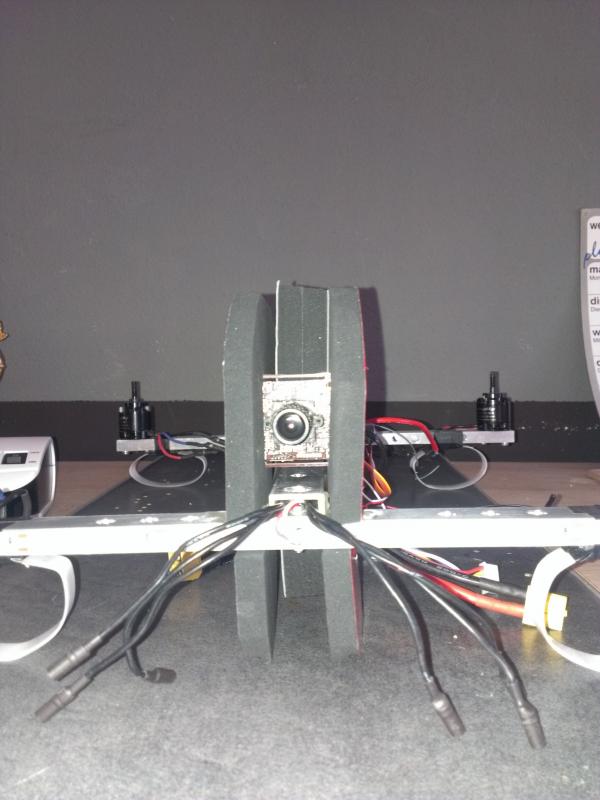

van 10mm dik EPDM schuim een houder/beschermer voor de cam gemaakt.



Nog wachten op motor,propellers,rode leds en antennes uit China maar bijna klaar.



weet iemand nog een snelle manier om aan 1 stuks SunnySky X2212 KV980 te komen ?



In NL lastig....Duitsland misschien ?

SunnySky X2212-13 KV980 Brushless Motor , 25,00 €, www.n-Factory.de

http://www.rcmaster.net/de-sunnysky-x2212-980kv-bürstenlosen-motor-für-



Ik lees dat de oudere naza's gevoelig voor direct zonlicht zouden zijn.
Klopt dit en hoe weet je of je een oude naza hebt?



@schiksie bedankt voor de link maar ben bang dat uit Duitsland ook enkele dagen duurt.
Dan maar wachten op onze chineese vrienden.. Erg vervelend nu het eindelijk mooi vliegweer is!



De nieuwe versies hebben aan de binnenkant een stukje zwart plastic waardoor zonlicht geen invloed meer heeft. Hoe je erachter komt...? Uhh open maken denk ik. Verder las ik dat je 10x4.4 props wilt gaan gebruiken, maar ik denk dat dat te groot wordt. Een tijd terug vlogen er verschillende mensen met deze setup, en op 4s ging men niet verder dan 9x4.7 slowflyers, of 9x5 graupners of hq props. Op 3s kun je wel 10x5 props gebruiken. Verder zou ik goed nagaan of de fatshark vtx op 4s kan overleven.. naar mijn weten doen alleen de immersion vtx'en dat..



Ik heb deze setup op 4s gevlogen op een TBS Discovery frame (zo heb ik hem gekocht)maar wellicht is een kleinere prop wel beter en de FatShark zou op 4s moeten kunnen volgens de manual. Ik moet zeggen dat hij wel warm word.
Daarom zit hij nu ook op het aluminium frame geplakt hopelijk koelt dat wat af.
Tx specs. :
Transmitter Specifications (250mW 5G8 V3):
Power supply: 7 - 16V (2S-4S supply)
Power consumption 330mA @7.4V
Transmitting power: 250mW
Frequency: 5G8 (see above frequency chart)
Antennae:3dBi linear dipole
Mechanical:55 X 26 X 12 mm
Weight: 23g (with antenna).



donderdag de motors binnen gekregen, savond gelijk gemonteerd en net voor het donker nog even gevlogen maar naar 12 minuten werd het me toch echt te donker.

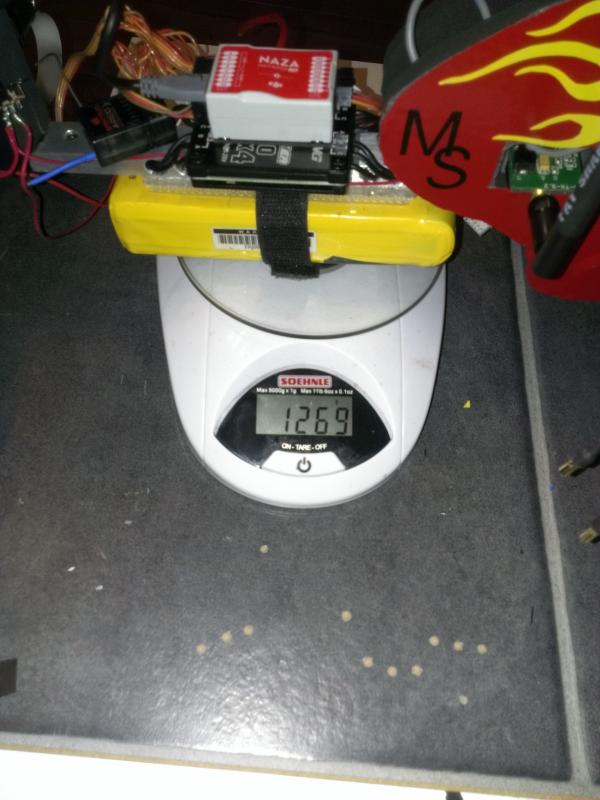

Complete setup zonder lipo weegt nu 980 gram, na 12 minuten vliegen waren er 1600mah verbruikt (van de 4000). Dus zou ik volgens mij rond de 20 minuten moeten kunnen vliegen.
Zojuist ook nog even gevlogen maar waaide mij net even iets hard voor een onervaren piloot. na een minuut of 7 er maar mee gestopt.
Dus nu maar hopen op beter weer!

ps. voor de zekerheid heb ik de naza maar afgeplakt met zwarte tape.



Dat is altijd goed... Maar je kan ook hem ook even los schroeven. dan zie je of een schotje, en de latere series hebben een kapje.Zie je niets, dan heb je een oude zonder protectie voor licht.



Ik heb dit zonlicht probleem opgelost door de zijkanten van de naza met zwart tape af te plakken...



Dat werkt altijd!



mijn bevindingen naar een aantal weken vliegen. sommige positief sommige negatief.

Eerst de negatieve dingen:
1. de OSD was na paar keer vliegen kapot, geen idee waarom maar hij doet het niet meer.
2. De props breken erg snel, crashen betekend 4 nieuwe props, verder werken ze prima.
3. Range van de fatshark zender valt een beetje tegen, veel meer als +/-150 meter haal ik er niet mee.

Nu het positieve
1. Hij is op de props na prima crash bestendig, ook de gps ontvanger zit goed beschermd.
2. Verlichting is prima in het donker vliegen is zelfs makkelijker als overdag (mits je vrij luchtruim hebt).
3. geen trillingen erg stabiel beeld.
4. Lange vlucht tijd (minimaal 15 min)

Overal ben ik erg tevreden me mijn eerste zelfbouw quad.
