Bouwproject Keil Kraft Southerner

Ook model 3 van het Keil Kraft project begint er op te lijken .





Ton



mocht hier een kitje van gemaakt worden, let me know, zelf ben ik bezig met de mercury IV, ziet er goed uit!



mag ik ook op de lijst voor een kit , wat een waanzinnig mooi model



Zo die is ook naar Sebastiaan van RCE



Sterker nog Sebastiaan heeft al setjes klaar staan. Gaat eigenlijk wat te snel want heb mijn tek nog niet klaar.

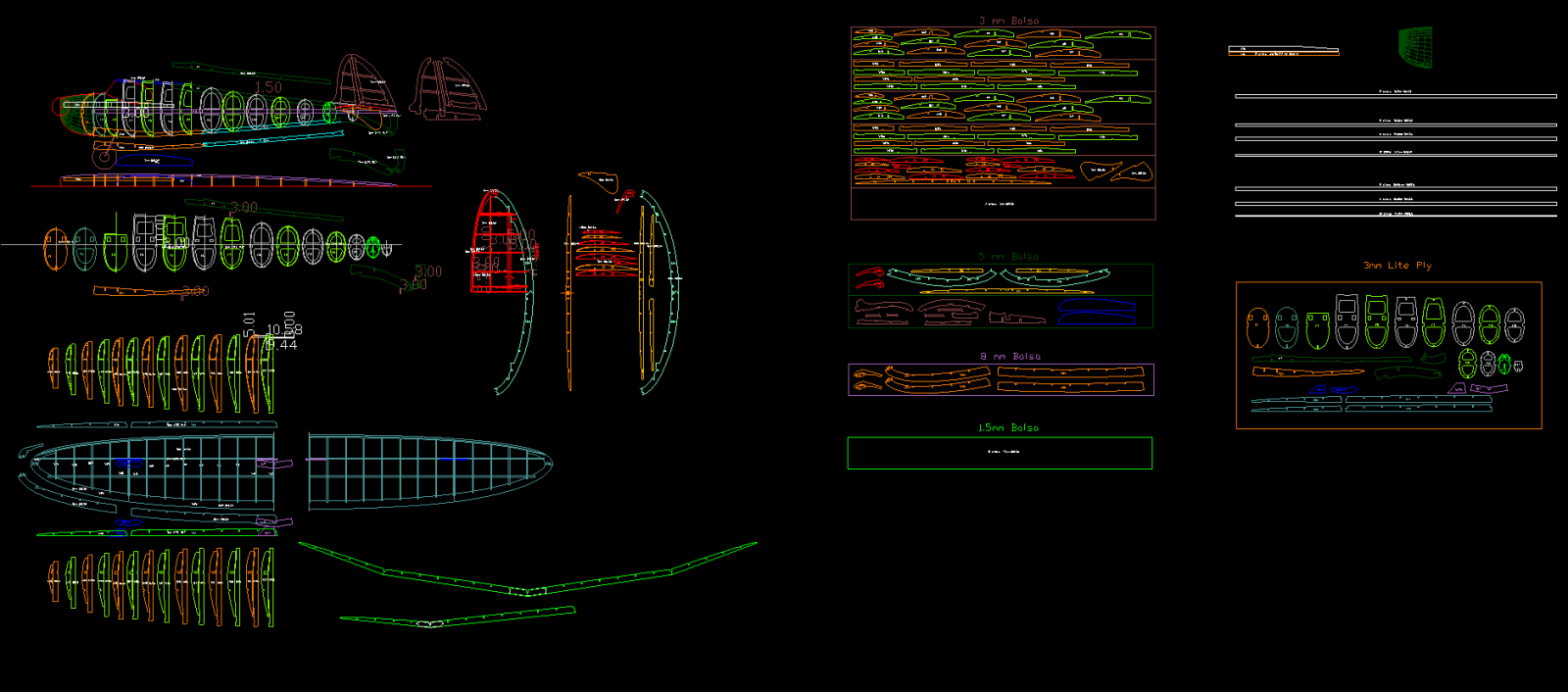

Sebastiaan heeft een basis tekening bijgevoegd want de Southerner is geen beginners model dus de bouwers zijn geen beginners en weten daar wel uit te komen.
Mocht je vragen hebben laat maar weten het komt wel goed joggie.



90 euro voor zo'n mooi ARF is niet verkeerd ;-)



De kit is binnen. Ziet er goed uit. Gelijk uitgepakt en begonnen met ribben schuren
Stabilo zit al op de bouwplank.



Ik zie geen foto's staan ze niet op zichtbaar voor iedereen



Moet nog foto's maken. Volgen asap.



Zo je gaat op eens lekker los nog een weekje is tie vliegklaar
Ziet er tot zover veelbelovend uit

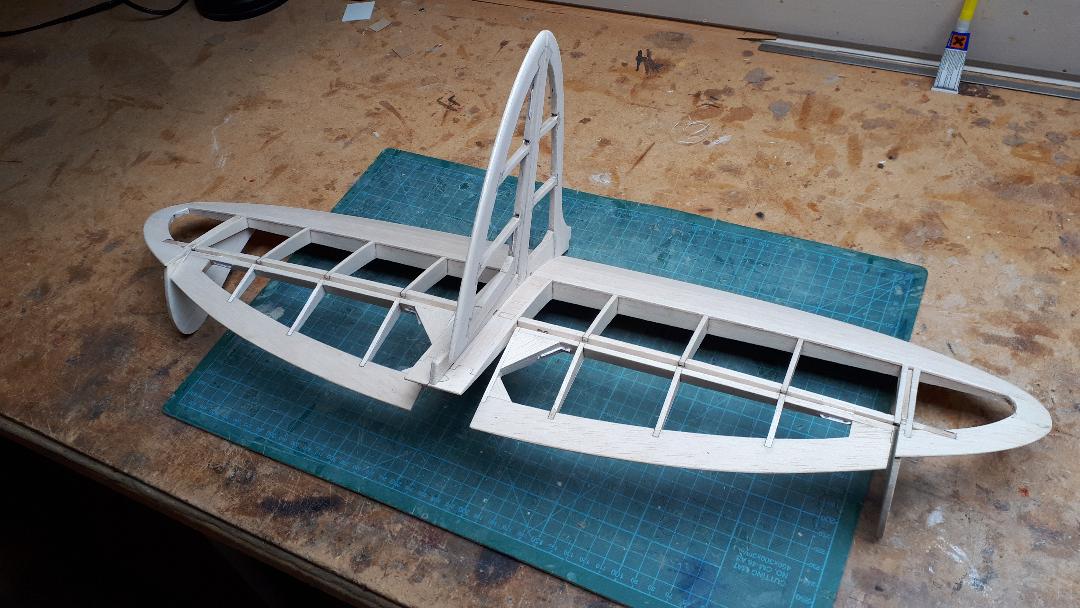

De staartsectie van de Southerner is klaar. Dit is het resultaat met een paar kleine aanpassingen.



Klopt was ook verbaasd dat er ook bij de Bantam ruimte zat op de verbindingen, had meer nauwkeurigheid verwacht.
Heb dat met gefreesde delen namelijk niet, want dan wordt er automatisch al een offset op gezet vanwege de frees.
Volgens Sebastiaan is dat met de laser niet het geval dat er offset op komt vandaar de ruimte tussen de delen.
Sebastiaan zou daar ook naar kijken maar is blijkbaar nog niet gelukt, ben wel benieuwd hoe dat met andere lasercutters zit of men daar wel een offset instelt.



Manzano zegt 0.005 inch = 0.13 mm breedte voor de laser, afhankelijk van de houtdikte, maar het lijkt hier meer.
Als je een goede schuifmaat heb kan de binnen en buitenkant van een gelaserd deel meten en dat vergelijken met de file.
Ik denk dat er ca 0,5 mm offset moet komen, inclusief schuurtolerantie

Tips: https://manzanolaser.com/Custom-Laser-Cutting_ep_43-1.html



Bij de Invader kit viel het mij ook al op dat de onderdelen iets kleiner waren dan wat op tekening staat. Rondom.



Heeft ook te maken met de dikte omdat je dan langer moet branden en dat niet alleen in de diepte gaat maar ook breed



... daarmee moet wel rekening gehouden worden, plus evt. iets extra voor het afslijpen van de afbrand. Ik heb laserkits van bv. Thermal Kobo of Grüner CNC gebouwd, hier zitten alle componenten strak in elkaar.



Klopt , gelukkig ben ik alleen maar de tekenaar en niet diegene die de offset moet bepalen.



Super en exact zoals ik dat bedacht heb, de vuren aan de binnenzijde en balsa buiten.
Heb alleen geen crutch bedacht was zelf van plan een plaatje te gebruiken met groeven voor de spanten.
Net als ik gedaan heb met de Scarab.
Maar deze optie is tuurlijk ook prima.

Heb voor de liefhebber een pdf van het complete bovenaanzicht



Ik wil volgende week mijn Southerner kit bij Henk afhalen (mits de nog missende balsa planken gearriveerd zijn), dus als je nog aanvullende informatie of documentatie hebt, graag!
