Fusion 360 vraag?

Hallo mannen,
Tijdens het ontwerpen loop ik tegen een probleem aan wat ik maar niet voor elkaar krijg.

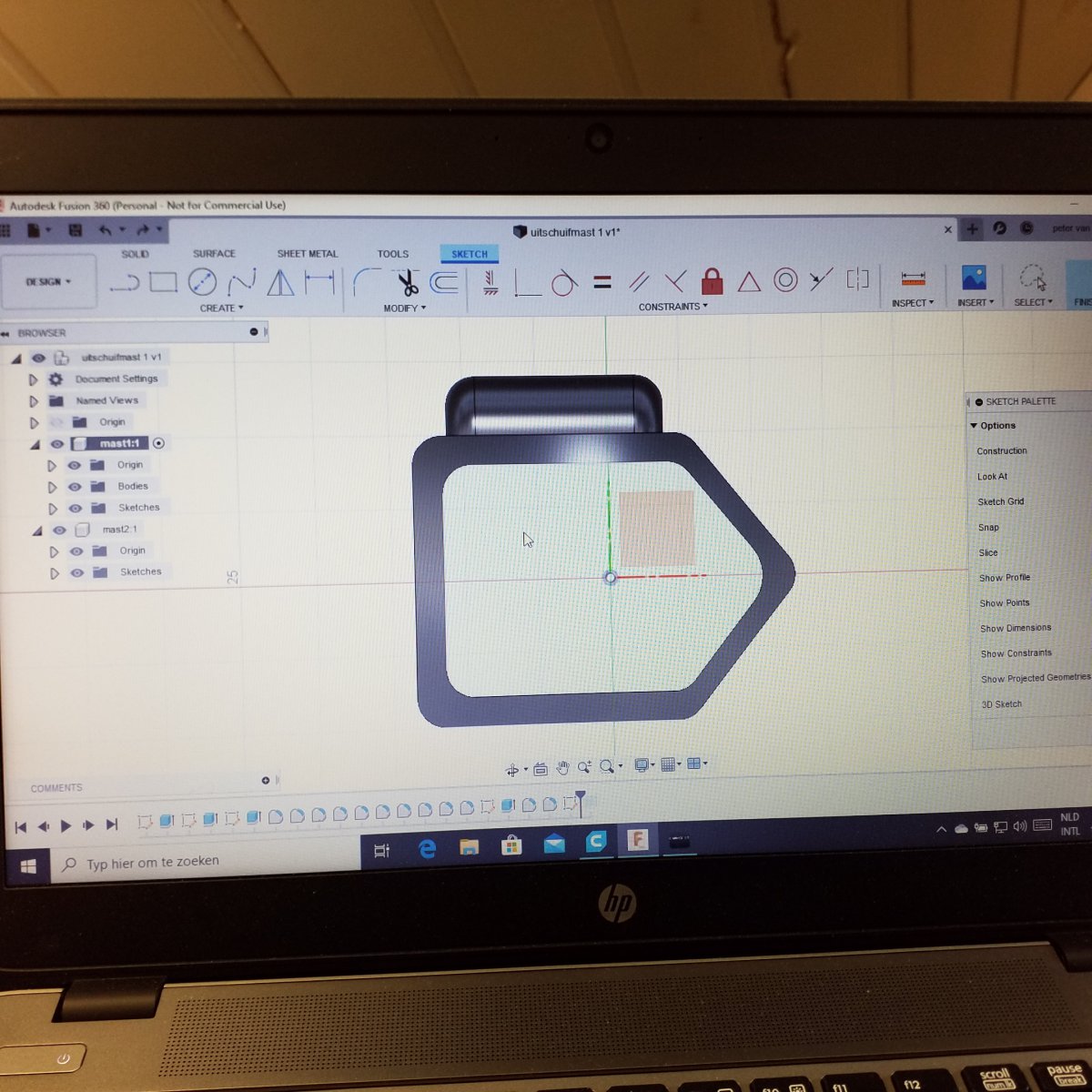

Ik wil een opvulling maken in het lichtblauwe op de foto, zodat dit prs past.
Ik krijg het niet voor elkaar, iemand de oplossing?


Grt peter



Een nieuw in object of moet het vastzitten aan de andere?



Nee moet niet vast zitten, maar wel de zelfde rondingen hebben, en dat is het probleem.
Grt peter.



Kijk eens naar projection



Ik krijg dit, maar hoe krijg ik die box naar de rode lijn?


Grt peter.



Extrude?



Ook niet



Ik begrijp niet wat je bedoeld denk ik.



Het vak met het kruis moet passen binnen de rode lijn, met de zelfde vorm.
Grt peter.



Wat moet die invulling zijn? Een laagje materiaal?



Nee een blok.
Grt peter



In jouw eerste screenshot zie je bovenin het tools menu. Daar zie je een "halve" ijsbaan aan de rechterzijde. Hiermee kun je een nieuwe lijn evenwijdig aan een bestaande tekenen. Functie selecteren - de binnenlijn aanklikken - daarna een kleine verschuiving naar binnen invoeren.



Dank je, weer wat geleerd
Grt peter.



Je bedoelt de dubbele U op zijn kant?
Die probeerde ik maar gebeurt niets.
Grt peter.



Het offset commando (schaatsbaan icoontje) werkt alleen in de sketch waarin de lijn is getekend. Klik in de tijdlijn onderin je scherm met je rechter muisknop op de juiste van jouw vijf sketch icoontjes (de tekensessie waarin de te kopiëren lijn is getekend) en kies "Edit Sketch". Vanaf dat punt moet de aanwijzing van WHB werken. Succes!



Of maakt eerst een projectie op een nieuwe sketch. Daar kan je dan de offset op toepassen.



Skwer enkel en dan ofset?
Grt p



Ik gebruik Peter zijn draadje even om een vraag over Fus360 te stellen.
In Rhino en Solidworks kan je een foto of tekening als achtergrond gebruiken zodat je die over kan trekken.
Maar ik zie nergens die optie in Fusion, kan dat niet of zie ik iets over het hoofd.

GJ



Volgens mij onder insert, maar kan het mis hebben.
Grt peter.

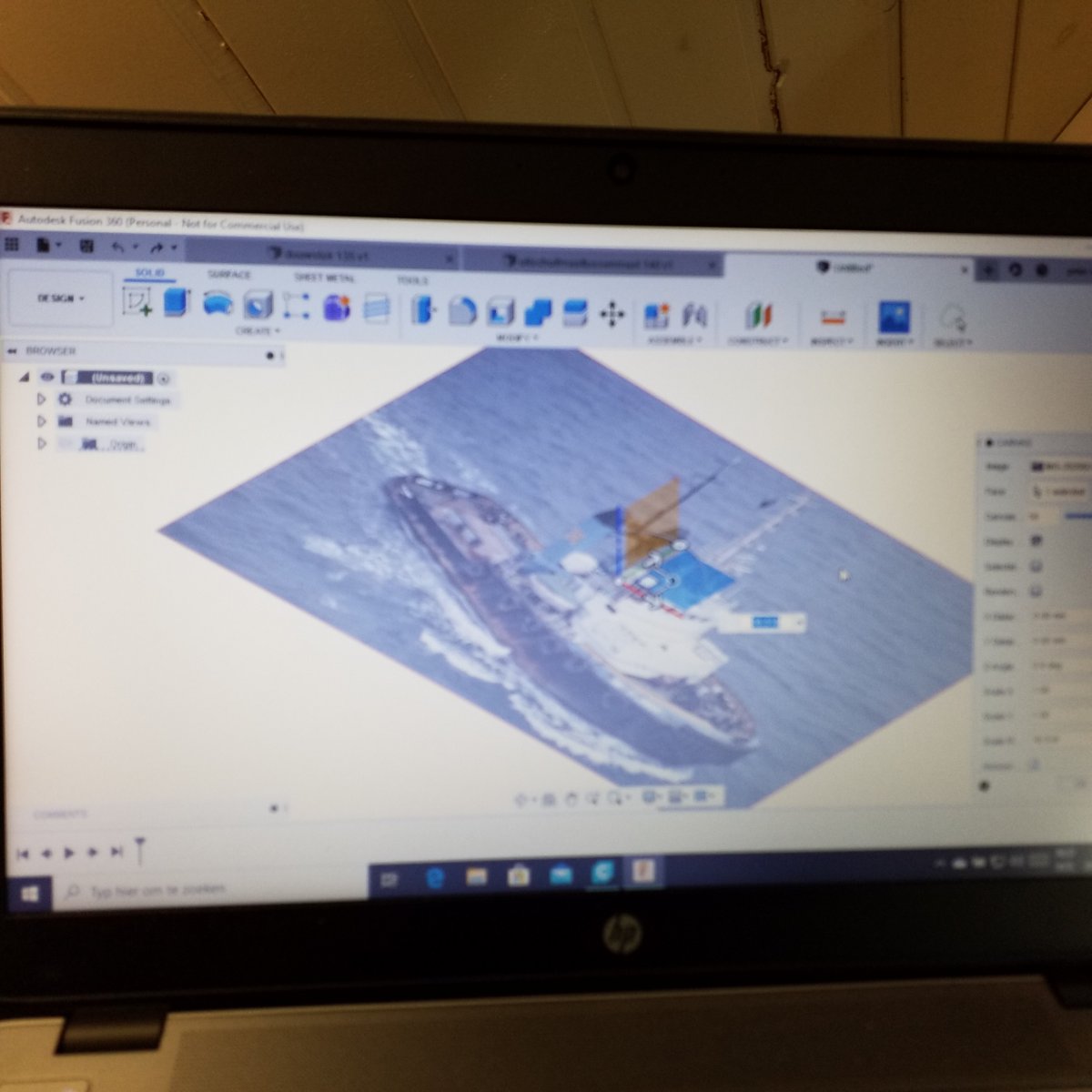

Plaatje kan je dan invoeren.

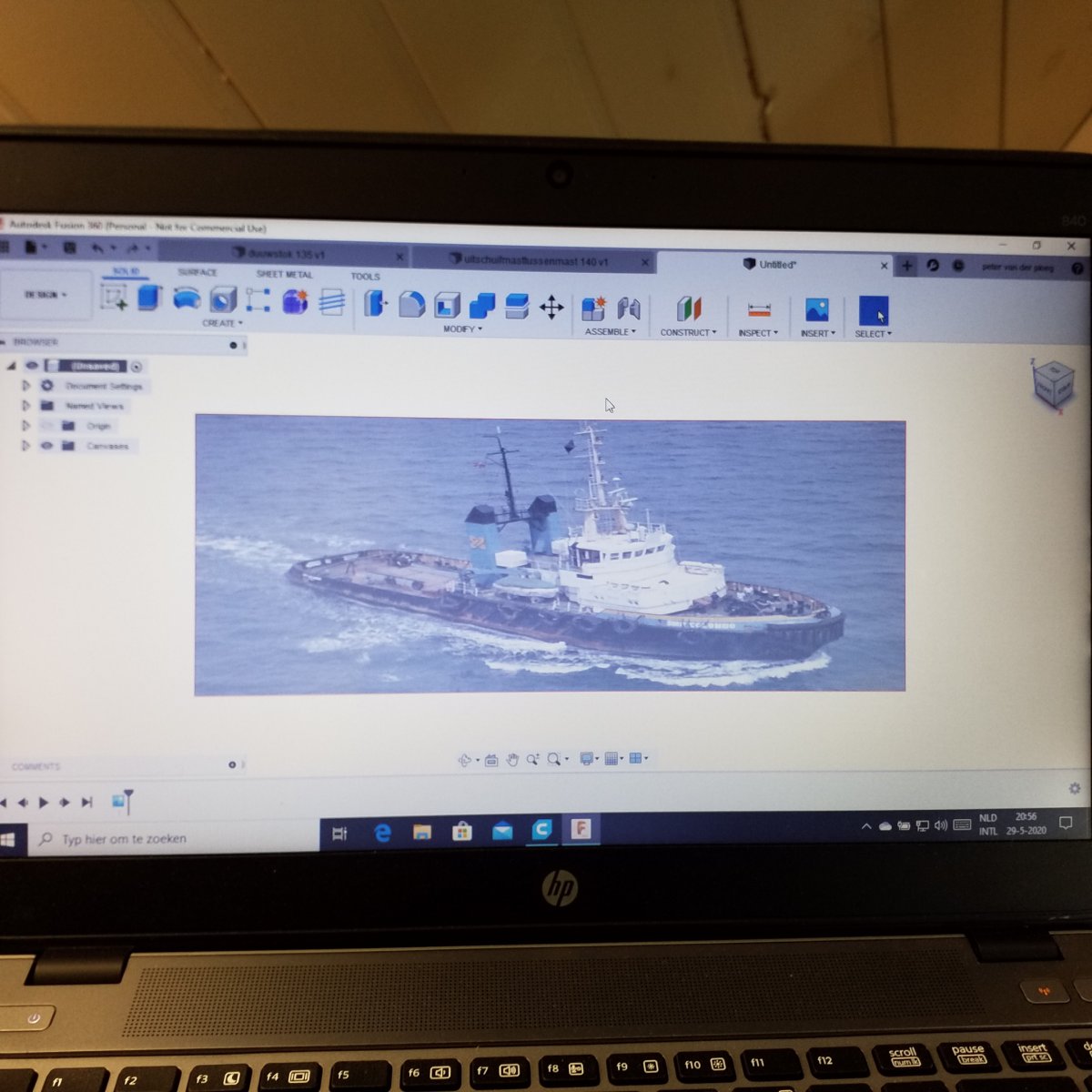

Even als voorbeeld
Grt peter
