HMS Victory, Binnenste buiten.

Discussie in 'Bouwverslagen historische schepen' gestart door janzwart, 9 jun 2014.

  1. janzwart

    janzwart verslagschrijvers

    Lid geworden:
    23 okt 2011
    Berichten:
    2.461
    Locatie:
    Hillegom
    Update 48,
    Deze week heb ik door familieomstandigheden minder tijd gehad om te bouwen.
    Toch kan ik een paar nieuwe details laten zien.
    Achter op het orlopdek staan vier grote tonnen voor een schot dat door een schuifdeur toegang geeft tot de broodopslag.
    Ik vermoed dat deze tonnen de dagelijkse watervoorraad bevatten.

    [​IMG]
    Foto: 4 Tonnen voor een schuifdeur naar de broodopslag op het echte schip.

    En zo ziet het er op mijn schip uit.

    [​IMG]

    En zo van boven gezien.

    [​IMG]

    Verder heb ik achterste hanging magazine, voor opslag van de kruitkardoezen afgemaakt en gereed voor definitieve plaatsing.
    Het dak ervan heb ik deels open gelaten. Je moet er immers in kunnen kijken.

    [​IMG]
    Foto: Hanging magazine in drie standen. Afmeting: 40 x 40 mm

    Wordt vervolgd.

    Laatst bewerkt: 15 apr 2024
  2. Pingu57

    Pingu57 Forum veteraan

    Lid geworden:
    14 dec 2014
    Berichten:
    8.519
    Locatie:
    Leeuwarden
    Heel erg kunstig gemaakt Jan

    groet Peter

  3. TIMBERWOLF

    TIMBERWOLF Forum veteraan

    Lid geworden:
    28 aug 2008
    Berichten:
    12.688
    Locatie:
    noord-holland
    heel mooi gemaakt jan , ziet er goed uit.


    grt timberwolf

  4. janzwart

    janzwart verslagschrijvers

    Lid geworden:
    23 okt 2011
    Berichten:
    2.461
    Locatie:
    Hillegom
    Update 49,
    Deze week minder vorde
    Ik moet op dit dek en volgenden een stel trappen maken. Hier heb ik een tooltje voor gemaakt.

    [​IMG]
    Foto: Tooltje voor maken van trappen. Deze trap was de eerste. De rechter trapboom iets te ver ingezaagd, werd doorgezaagd. Als proef vind ik het geslaagd.

    Op een blokje resthout heb ik een aantal latjes van 2x2 gelijmd op een zaagdikte afstand. De opstaande zijden van de driehoek staan onder dezelfde hoek als de trappen. Opzij van de afstandslatjes leg ik een latje (1x3 beuk) en zaag hem op een aantal plaatsen half in met de zaag tussen deze afstandslatjes in. Evenzo langs de andere zijde van de driehoek. Dan heb je de twee trapbomen. Dan maak ik een blokje ter dikte van de breedte van de trap en klem daar de twee trapbomen tegen met de zaagsneden naar elkaar toe. Dan lijm ik de twee uiterste traptreden erin. (Linden 0,5 x 3mm) Na droging de andere traptreden.
    Stuk of 15 trappen te gaan.

    Verder heb ik de achterste dekbalken vastgezet en aan de bovenkant weer zwart geverfd. Nu nog allerlei dingetjes afwerken.
    Straks in Duizel moet ze er immers netjes bij staan.

    [​IMG]
    Foto: Een overzicht van de stand van zaken.

    Wordt vervolgd.

    Laatst bewerkt: 15 apr 2024
  5. janzwart

    janzwart verslagschrijvers

    Lid geworden:
    23 okt 2011
    Berichten:
    2.461
    Locatie:
    Hillegom
    De bouw van de Victory Binnenste buiten gaat niet onopgemerkt.
    Ook de redactie van de Modelbouwer (NVM - Nederlandse Vereniging van Modelbouwers ) heeft hier lucht van gekregen.
    Daarom zal er in de editie van april 2015, met veel foto's en een artikel aandacht worden besteed aan deze bouw.
    Hou deze editie in de gaten.

    Laatst bewerkt: 20 jul 2021
  6. *Hans*

    *Hans* Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    30 okt 2012
    Berichten:
    6.851
    Locatie:
    Dordrecht
    Dat zijn altijd leuke berichten!

  7. Hansa

    Hansa

    Lid geworden:
    21 dec 2013
    Berichten:
    338
    Ere wie ere toekomt :D fantastisch

  8. TIMBERWOLF

    TIMBERWOLF Forum veteraan

    Lid geworden:
    28 aug 2008
    Berichten:
    12.688
    Locatie:
    noord-holland
    de redactie heeft my ook benaderd , voor de ss great eastern.

  9. janzwart

    janzwart verslagschrijvers

    Lid geworden:
    23 okt 2011
    Berichten:
    2.461
    Locatie:
    Hillegom
    Timberwolf:
    Leuk, extra motivatie om er iets moois van te maken.

    Laatst bewerkt: 16 mrt 2015
  10. janzwart

    janzwart verslagschrijvers

    Lid geworden:
    23 okt 2011
    Berichten:
    2.461
    Locatie:
    Hillegom
    Update 51, 18-03-2015
    Verder geexperimenteerd met Led-olielamp.
    Gleufjes snijden in 3mm krimpkous gaat hem niet worden. Dat lukt me niet.
    Koperdraadjes twijfel ik nog aan.
    Nu onder het ledje een stukje rondhout gelijmd (als oliereservoir) en spijlen erop getekend met viltstift.
    Waarschijnlijk gaat dit het worden. Zoek nog een goede viltstift.

    [​IMG]

    Voortaan na zagen eerst de braampjes wegschuren en mogelijk nog een horizontaal streepje zetten.
    Ik ga ook nog wat experimenteren om het reservoir iets dunner te maken.

    Wordt vervolgd.

    Laatst bewerkt: 15 apr 2024
  11. ronvanleeuwen54

    ronvanleeuwen54

    Lid geworden:
    22 okt 2012
    Berichten:
    593
    Locatie:
    Poeldijk
    Hoi Jan, is het misschien een idee de "glasinlood truc" van hans over te nemen oftewel de lijnen in de led krassen met een fijne kraspen en vervolgens met oostindische inkt behandelen?

  12. janzwart

    janzwart verslagschrijvers

    Lid geworden:
    23 okt 2011
    Berichten:
    2.461
    Locatie:
    Hillegom
    Ron,
    Die glas in lood truc werkt prima voor vlakke plaatjes, vermoed ik.
    Maar om met een vlijmscherp mesje in een rond kraaltje van 3 mm te gaan krassen zie ik niet zitten. En .... ik heb ook maar 10 vingertopjes.

  13. robertnl100

    robertnl100

    Lid geworden:
    3 jan 2009
    Berichten:
    1.365
    Locatie:
    Twente

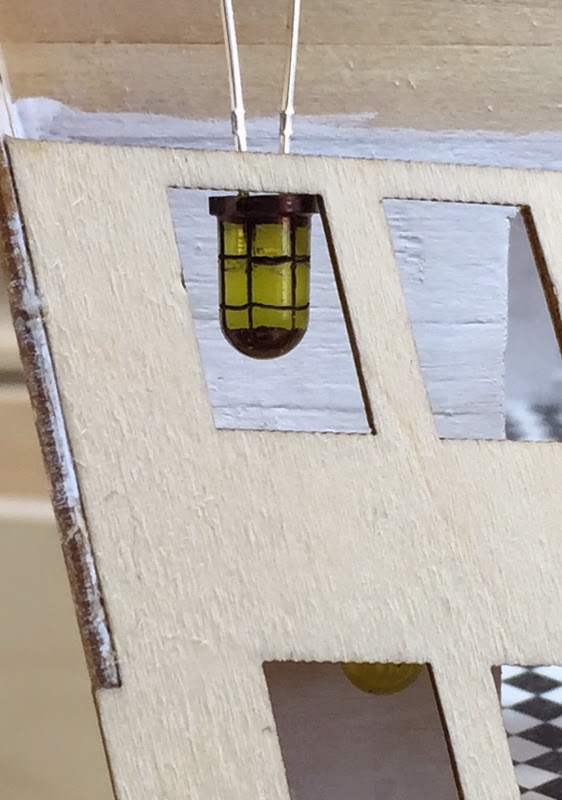

    Ik kon het niet laten dit toch eens te proberen maar je krijgt wel hele dunne lijntjes op deze manier.
    Ik heb met een klein freesje er een klein beetje ingekrast en zwart gemaakt met een cd marker.

    [​IMG]

    [​IMG]

  14. *Hans*

    *Hans* Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    30 okt 2012
    Berichten:
    6.851
    Locatie:
    Dordrecht
    Ik vind dit toch wel goed gelukt. Maar als je het met een markeerstift doet is infrezen toch eigenlijk niet nodig?

  15. robertnl100

    robertnl100

    Lid geworden:
    3 jan 2009
    Berichten:
    1.365
    Locatie:
    Twente
    Dat gaat op zich ook wel maar dan wordt het wel wat grof en de mooie rechte lijntjes vallen dan niet meer mee, er is maar krap 2 mm tussen ruimte.

    [​IMG]

  16. *Hans*

    *Hans* Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    30 okt 2012
    Berichten:
    6.851
    Locatie:
    Dordrecht
    Punt (Zo van: Daar heb je een)

  17. janzwart

    janzwart verslagschrijvers

    Lid geworden:
    23 okt 2011
    Berichten:
    2.461
    Locatie:
    Hillegom
    Dank allen voor het meedenken.

    Robert: Ik heb wel een cd marker maar veel dikkere punt. Heb jij er een met een fijne punt, of heb je de inkt erin geveegd?
    (Overigens een hele mooie scherpe foto.)

    Hier mijn probeersels:

    [​IMG]

    Eerste heeft ronde bodem.
    Bij tweede is het rondje eronder te groot van diameter.
    Derde vind ik nog de beste na die van Robert.

    Laatst bewerkt: 15 apr 2024
  18. robertnl100

    robertnl100

    Lid geworden:
    3 jan 2009
    Berichten:
    1.365
    Locatie:
    Twente
    Jan,

    Ik gebruik ook gewoon een vrij grote marker maar omdat ik er lijnen in gefreesd zijn kan je het overtollige weg vegen zodat de dunne lijnen zichtbaar blijven.
    De onder en bovenzijde wil ik nog een likje verf op doen dat schijnt nog een klein beetje door en krijg dat niet weg met de stift, maar voor mij ziet het er zo prima uit en ga dit zo doorzetten.

    nog een foto met het lampje aan, dan zie je dat het een beetje doorschijnt.
    De leds zijn trouwens niet zo fel als op de foto maar dat kan ik niet veranderen omdat ik alle foto's met mijn telefoon maak.

    [​IMG]

  19. TIMBERWOLF

    TIMBERWOLF Forum veteraan

    Lid geworden:
    28 aug 2008
    Berichten:
    12.688
    Locatie:
    noord-holland
    alle leds zyn slim en handig gemaakt.

  20. pietsan

    pietsan Forum veteraan

    Lid geworden:
    10 dec 2011
    Berichten:
    8.300
    Locatie:
    Zeeuws-Vlaanderen
    Nog een heel gedoe die lampjes, maar wel mooi gedaan en inventief!
