    Hierbij een overzicht van mijn mini quad gebaseerd op de HK-550 platen

    Ik heb voor deze platen gekozen omdat je dan veel plaats hebt om alles goed weg te werken.

    Markjuhh, bekend van de FQ-5, heeft me geholpen met het zagen van de armen en opbouwen van dit frame. Thanks mate

    Deck 1 (onderste plaat) heb ik verbonden met rubbers van quadframe om te dempen en een clean build te kunnen maken met de bekabeling.

    Deck 2 bevat de flightcontroller en de fpv VTX

    Deck 3 bevat de mobius cam en ontvanger en lipo

    Aan de voorkant heb ik ruimte uitgezaagd voor de fpv cam

    Wat heb ik zoal besteld en gebruikt:

    3 x Carbon Fiber Main Frame Base Plate HK-550GT
    Carbon Fiber Main Frame Base Plate HK-550GT

    4 x Afro ESC 12Amp Multi-rotor Motor Speed Controller (SimonK Firmware)
    Afro ESC 12Amp Multi-rotor Motor Speed Controller (SimonK Firmware)

    4 X Emaxx 2805 2840kv (HK) motoren en propadapters

    1 x Woven Carbon Fiber Sheet 300x100 (2.5MM Thick)
    Woven Carbon Fiber Sheet 300x100 (2.5MM Thick)

    1 x On-Board Lipoly Low Voltage Alarm 2s~3s
    On-Board Lipoly Low Voltage Alarm 2s~3s

    2 x Turnigy Battery Strap 330mm
    Turnigy Battery Strap 330mm

    1 x Turnigy nano-tech 1300mah 2S 25c Lipo Pack
    Turnigy nano-tech 1300mah 3S 25~50C Lipo Pack (EU Warehouse)

    2 x M3x12mm Nylon Screws (10pcs/bag)
    M3x12mm Nylon Screws (10pcs/bag)

    2 x M3x8 vibration dampener (a 4 stuks)
    www.quadframe.com ? M3x8 vibration dampener

    1 x SONY Super HAD CCD 600TVL D-WDR DNR Board Camera For FPV CMQ1993X-L36
    SONY Super HAD CCD 600TVL D-WDR DNR Board Camera For FPV - SecurityCamera2000.com

    1 x Pololu 12V Step-Up Voltage Regulator U3V12F12
    Pololu 12V Step-Up Voltage Regulator U3V12F12

    1 x Mobius Action Camera (Wide Angle Lens)
    http://joovuu.com/home/61-mobius-action-camera-wide-angle-lens.html

    1 x FunFly Controller "Acro Naze 32"
    FunFly Controller Acro Naze 32 [AFRO_NAZE32_FF] - 2,000JPY : abusemark web store

    RC receiver
    FPV set

    Zelf maken:
    4 x Pootjes uitzagen uit “Woven Carbon Fiber Sheet 300x100”
    1 x Aluminium fpv cam houder.

    Bij het maken van een mini is iedere gram besparing wenselijk daarom heb ik de servo kabels ingekort en de motordraden eveneens ingekort en rechtstreeks op de esc’s gesoldeerd.

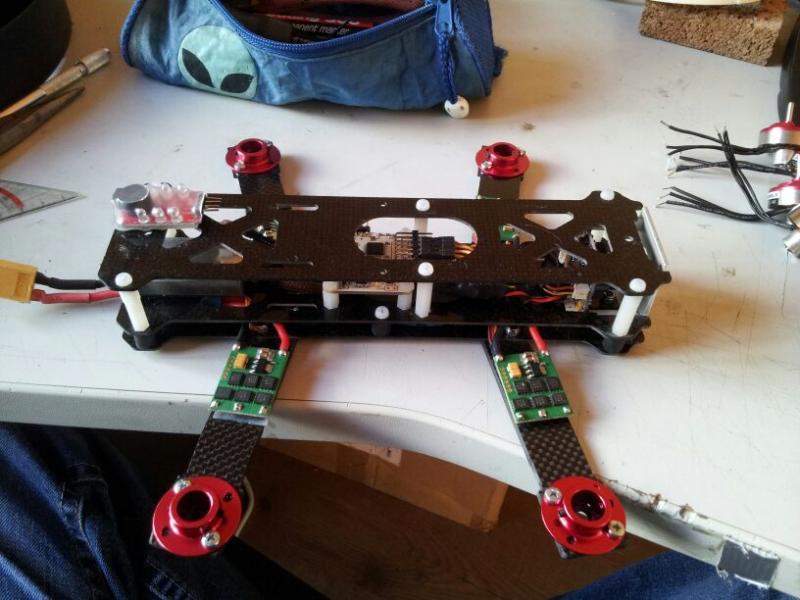

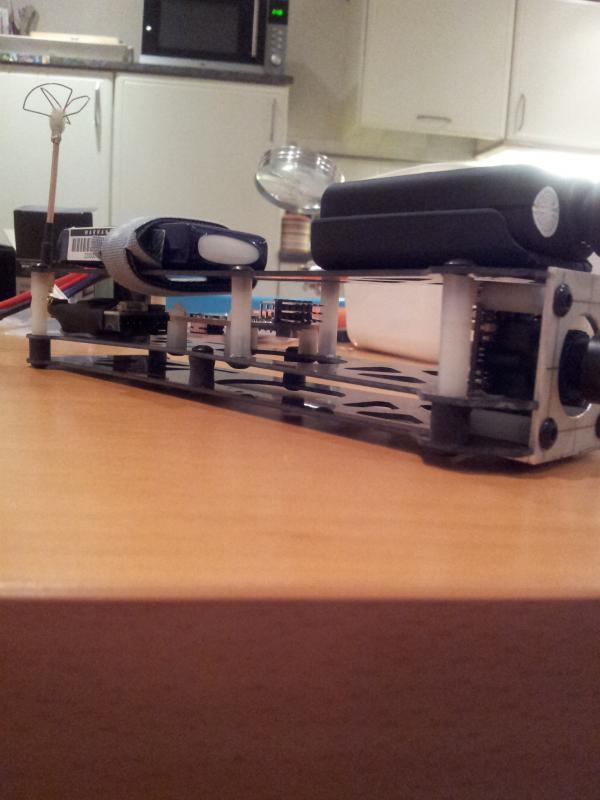

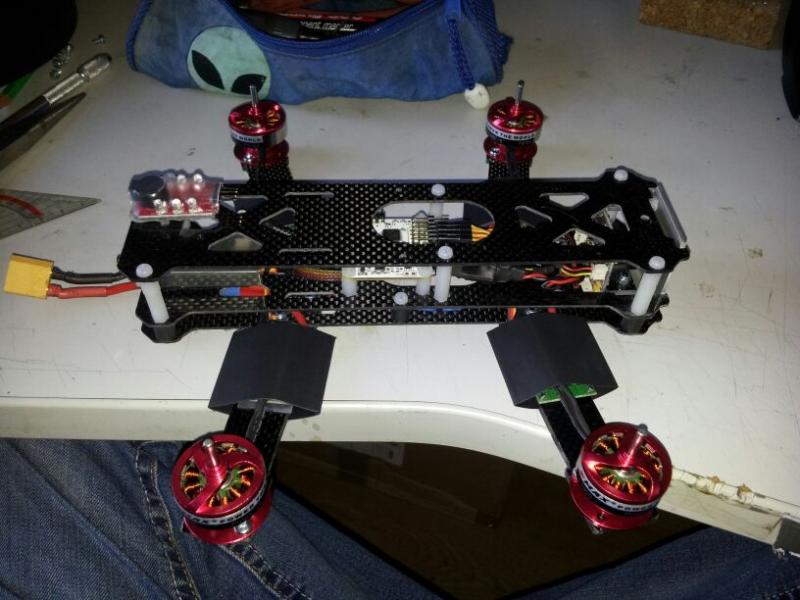

    Hierbij wat foto's van de build:

    [​IMG]

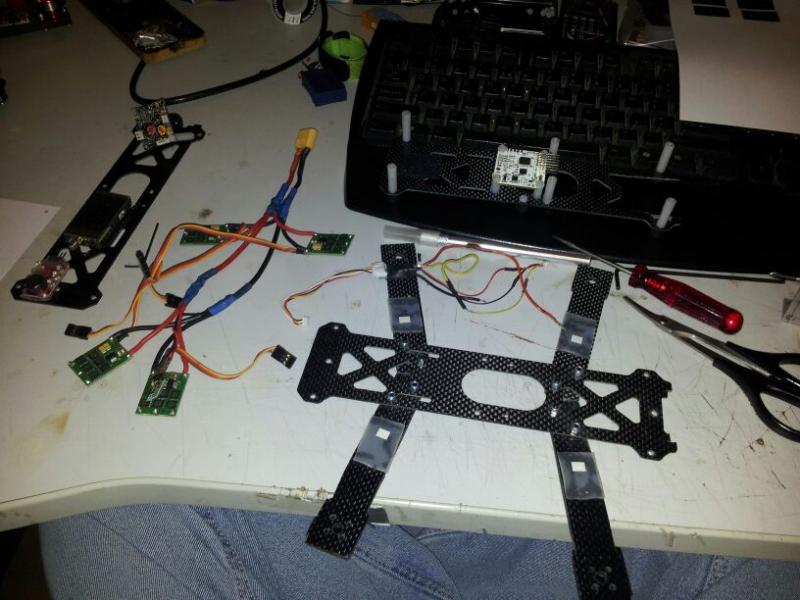

    Opbouw deck 1

    [​IMG]

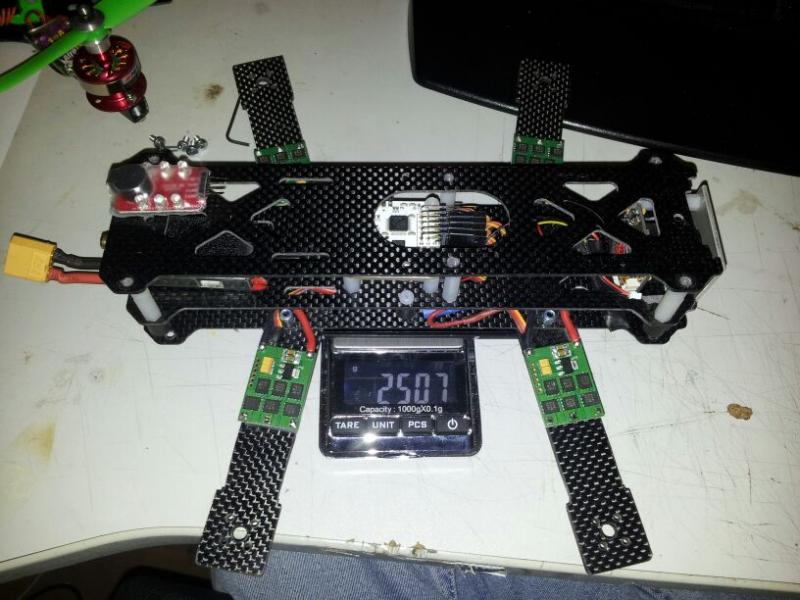

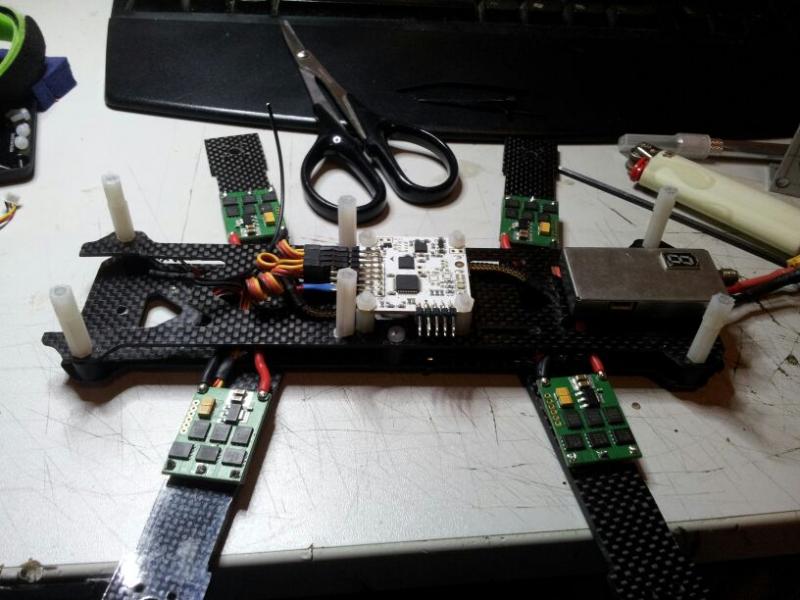

    Opbouw deck 2

    [​IMG]

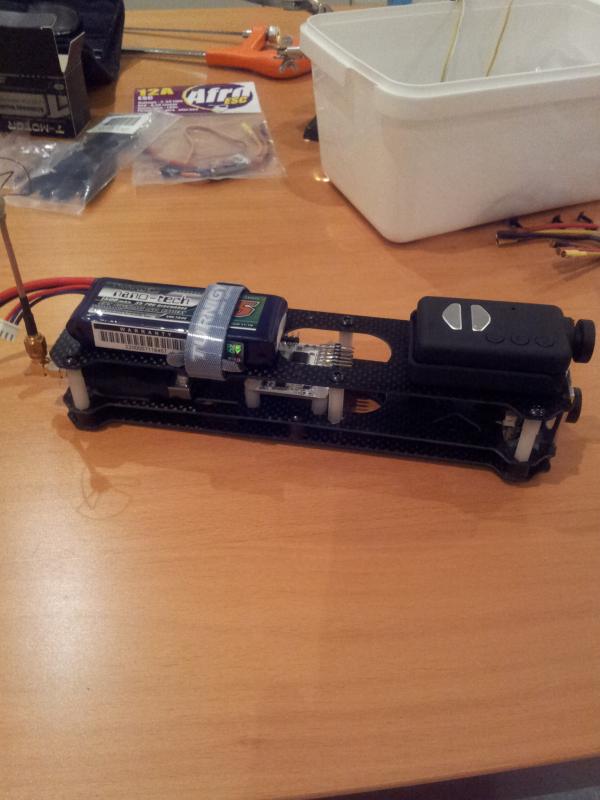

    Opbouw deck 3

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  2. daniel44

    daniel44

    Lid geworden:
    17 dec 2013
    Berichten:
    579
    Locatie:
    Voorschoten
    Mooi zeg, met die pootjes erbij, lekker goedkoop ook zo!

  3. Avpk

    Avpk

    Lid geworden:
    27 sep 2012
    Berichten:
    804
    Locatie:
    Gilze
    Thanks, idd een goedkoop frame met veel ruimte.

    Onderste foto's steekt de fpv cam nog voor de houder uit maar dat is bij de bovenste foto's opgelost en heb ik de cam naar acher gezet.

    Ook heb ik uiteindelijk gekozen voor een 1.3 fpv setup omdat ik die ook op mijn qx9 en tarot 650 heb.

    Gisteravond echte fpv maiden gehad en vliegt echt super.

    Ik heb nieuwe sunnysky motoren binnen en die gaan er later nog wel eens op komen.

  4. daniel44

    daniel44

    Lid geworden:
    17 dec 2013
    Berichten:
    579
    Locatie:
    Voorschoten
    Zeker aan te raden, dan vliegt hij vast als een zonnetje! (Oei slechte woordgrap heh?)
    Ik ben benieuwd naar een leuk filmpje!

  5. Avpk

    Avpk

    Lid geworden:
    27 sep 2012
    Berichten:
    804
    Locatie:
    Gilze
    filmpje komt er snel aan. ben zelf ook benieuwd hoe de vids zijn qua jello.

  6. BorisB

    BorisB Forum veteraan

    Lid geworden:
    16 mei 2012
    Berichten:
    8.188
    Locatie:
    Brabant
    Mooi man. Waar blijven die filmpjes?

  7. tolunay

    tolunay

    Lid geworden:
    1 jul 2009
    Berichten:
    138
    Locatie:
    tilburg
    Ziet er goed ! binnenkort weer een mini meeting houden voor FPV dan! heb ook een bril aangeschaft

  8. Maarten112

    Maarten112

    Lid geworden:
    22 feb 2011
    Berichten:
    971
    Locatie:
    Rotterdam
    Erg netjes gemaakt!!! Benieuwd naar het resultaat met een Mobius of Go Pro (clone) erop!:)

  9. ovres

    ovres

    Lid geworden:
    24 mei 2013
    Berichten:
    326
    Locatie:
    Brabant
    Ziet er goed uit, is het niet mogelijk gebruik te maken van de Mobius camera voor het FPV beeld ?

  10. tolunay

    tolunay

    Lid geworden:
    1 jul 2009
    Berichten:
    138
    Locatie:
    tilburg
    video out van mobius heeft een vertraging waardoor je niet goed kan fpven.

  11. Avpk

    Avpk

    Lid geworden:
    27 sep 2012
    Berichten:
    804
    Locatie:
    Gilze
    idd gewoon apart houden.
    cam voor fpv en sportcam voor de beelden

    heb nog geen tijd gehad de mobius r op te zetten. zal in het weekend worden.
    daarna zal ik een video posten hier

  12. Avpk

    Avpk

    Lid geworden:
    27 sep 2012
    Berichten:
    804
    Locatie:
    Gilze
    Hierbij nog mijn filmpje gemaakt met deze quad.
    Nog wel jello maar ga de rubbers vervangen door gewone standoffs.
    Moet zowiezo wat kunststof standoffs vervangen na de crash in de boom. en die ging echt hard.
    Verder helemaal geen schade.
    Dus kan wel wat hebben dit frame.


    Laatst bewerkt door een moderator: 13 nov 2015
  13. Troubled

    Troubled

    Lid geworden:
    21 apr 2013
    Berichten:
    279
    Locatie:
    Nuenen, Eindhoven
    Mooi stabiel!

  14. Andreotti

    Andreotti

    Lid geworden:
    20 jun 2012
    Berichten:
    370
    Locatie:
    Alphen aan den Rijn
    2840kv met een 12A ESC. Ik ben benieuwd wat je hier voor props hebt gebruikt.
    en of je de stroom hebt gemeten.

  15. markjuhh

    markjuhh Forum veteraan

    Lid geworden:
    4 jan 2009
    Berichten:
    7.294
    Locatie:
    Gilze
    Die motoren trekken met de 5x3 props 14,5Amp volgas.
    Voor normaal vliegen zit je rond de 50% gas, dus dat komt wel goed :)

  16. World Citizen

    World Citizen

    Lid geworden:
    10 apr 2013
    Berichten:
    886
    Op 0:23 in dit filmpje zie je de Mini van AVPK ook even voorbij komen :)


    Laatst bewerkt door een moderator: 13 nov 2015
  17. Nashuanl

    Nashuanl

    Lid geworden:
    3 aug 2013
    Berichten:
    50
    Locatie:
    Maarssen
    Ziet er mooi uit. Wellicht een hele domme vraag, maar ik dacht dat bij 1.3 ghz fpv altijd van die grote clover antennes erop moesten?

  18. Avpk

    Avpk

    Lid geworden:
    27 sep 2012
    Berichten:
    804
    Locatie:
    Gilze
    klopt ook. die heb ik er ook op

  19. Avpk

    Avpk

    Lid geworden:
    27 sep 2012
    Berichten:
    804
    Locatie:
    Gilze
    vliegt idd goed. en vlieg nooit volgas

  20. Avpk

    Avpk

    Lid geworden:
    27 sep 2012
    Berichten:
    804
    Locatie:
    Gilze
    Gisteravond lekker tussen de bomen door aan het vliegen geweest.
    Heerlijke vlucht. Bij een paar vluchten helaas op de knop voor opname vergeten te drukken helaas


    Laatst bewerkt door een moderator: 13 nov 2015
