WID ( Water Injection Dredger) MERSEY van Oord. Scratchbouw

Hallo allemaal,

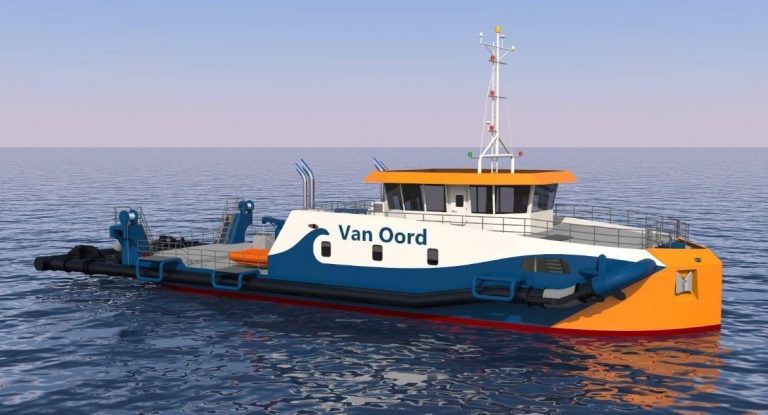

Zoals eerder gemeld in het verslag van de Smit Nederland zou ik een verslag openen van het nieuwe project. Wel, ik heb de unieke kans gekregen om van een WID, die op dit moment gebouwd worden ( het zijn er twee), de volledige medewerking te krijgen van zowel de opdrachtgever en ook van de werf. Redelijk uniek in onze hobby. Dat betekent dus niet alleen volledige toegang tot de broodnodige tekeningen maar ook bezoek aan de werf is besproken. Hierdoor zal ik veel foto's kunnen maken en ook het onderwaterschip zal volop in beeld komen. Omdat de schepen nog in aanbouw zijn, kan ik er nog geen plaatjes van laten zien, simpelweg omdat ze er niet zijn. Heb wel een plaatje wat op het net circuleert maar dat is heel summier.


Dit is dus niet het plaatje waardoor ik voor dit schip heb gekozen. Er zitten een aantal ( voor mij althans) leuke details op, echter op dit plaatje niet te zien. Zo is het het injectiesysteem uiteraard beweegbaar naar beneden en naar boven. De scharnierpunten liggen aan de zijkant van het schip, ter hoogte van de voorkant stuurhut. Verder staat er een david op het werkdek met een hele mooie werkboot er aan. Ook de aandrijving spreekt me weer aan. Thrusters. Kleine jongens vergeleken met een sleper van dezelfde lengte. Maar is voor dit soort schepen uiteraard veel minder belangrijk.
Zodra ik een meer relevant plaatje heb zal ik deze plaatsen uiteraard.
De romp wordt gemaakt van epoxy met keeperdoek. De wanden zullen 1,5+ mm dik worden. Daarvoor dient eerst weer een plug gemaakt worden die de afmetingen krijgt van de binnen maten van de romp. Het is dus zaak om de tekeningen te vertalen naar deze maten. Vervolgens een file maken waarmee Snijlab uit de voeten kan om alles te laser snijden. Dit is altijd een hele klus. Gelukkig kan ik hiervoor altijd bij mijn collega bouwe Pim terecht. Die heeft dit alles keurig geregeld en eind vorige week kreeg ik het pakket van Snijlab binnen.

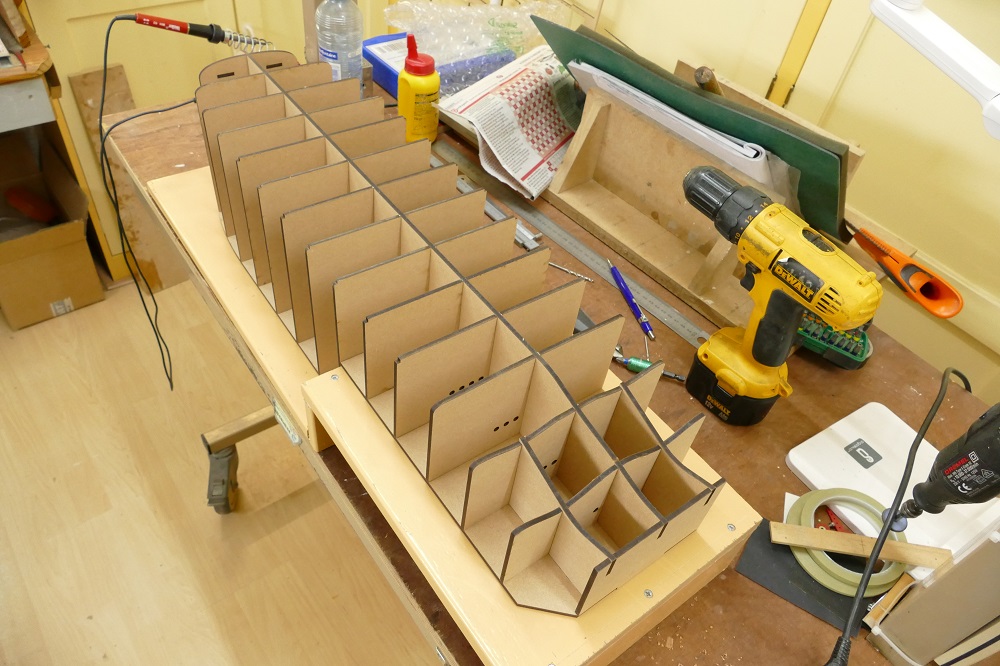

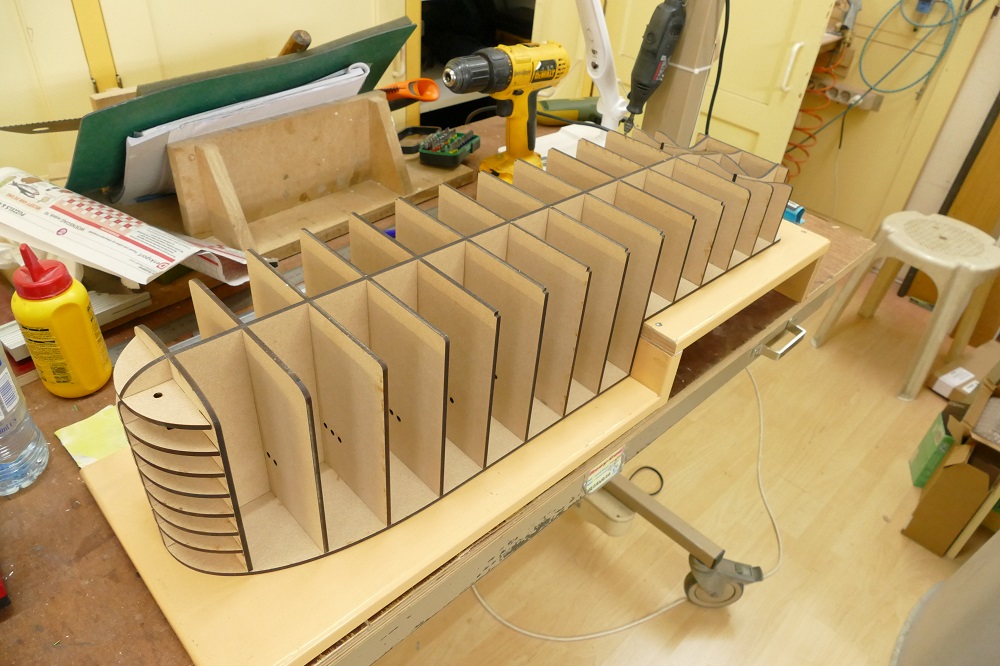

Vervolgens alles uit de plaat ( MDF 4 mm dik) gedrukt en in elkaar gezet. Ongelooflijk hoe dit in elkaar past. Echt rete strak. Het hele spantenplan zonder lijm of spijkertjes in elkaar gezet. Vervolgens een bouwplaat uit 18 mm multiplex gemaakt en daar het geheel op gemonteerd.




Wel het begin is er. Het is een vrij recht uit, recht aan schip met weinig exotische rondingen. Het beplanken zal dus redelijk snel gaan. Ik zou zeggen, tot de volgende up date,



Apart schip. Maar wordt vast weer een mooi model. Ik ga je volgen Sjoerd!



Succes Sjoerd.
Tweede stoeltje en de koffie staan klaar.
Roelof.

P.s.
Echt uniek dat je deze kans op directe info krijgt van zowel de . Top en wees er trots op.



wat een vierkante doos van een romp, bijna zonde van de prachtige techniek om de spanten te maken.
Maar bijzondere technische zaken en details waar jij wel raad mee weet.

Ben weer zeer benieuwd naar je bouwverslag, inspirerend altijd!



Hey Bart,
Apart is ze zeker. Zeker wat anders dan een sleper in ieder geval. Bedankt alvast voor het volgen.



Dank je wel Roelof. Is zeker uniek. Heel blij mee uiteraard.



Bedankt voor je reactie Pentip. De romp is inderdaad niet voorzien van exotische lijnen, op zijn zachtst gezegd, maar dat is ook niet de reden dat ik hiervoor gekozen heb. Het is meer de techniek in dit schip en de geboden mogelijkheid om over de tekeningen te kunnen beschikken, wat me over de streep heeft getrokken. Hoop dat ik alles wat ik voor ogen heb, kan realiseren. We gaan het zien.



Hey ik ben weeral van de partij, wat een vreemde setup voor een bagger, maar het gaat weeral een knaller van een topic worden.

De basis is weeral super strak, deze keer niet met schuim aangezien het zo'n rechte romp is?



Bedankt Jan,
Is natuurlijk geen traditionele baggerschuit. Er wordt geen materiaal opgezogen. Dus dat komt ook niet aan boord. Deze is speciaal ontworpen voor het waterinjectie systeem. Is genoeg over te vinden op het net. En nee, mij zal je niet snel weer schuim zien gebruiken. Is mij niet goed bevallen. Mogelijk door onbekendheid en onkunde. Maar je hebt wel een beetje gelijk. Er zitten aan de romp veel rechte vlakken dus makkelijk te beplanken.



Hey Sjoerd,
Tja, ik zie ook liever een sleepboot of anchorhandler maar snap wel dat jij dit, met alle medewerking die je krijgt, als een uitdaging ziet met alle technieken die jij beheerst als geen ander.
Ik ga volgen want blijf een trouwe fan en wens je veel succes.



Hoi Sjoerd, dat is weer eens verfrissend wat anders, ik ga je volgen. Suc6 met de bouw. Grt



lekker bezig, geen minutje stil zitten. succes Sjoerd



Ferry, Berend en Jan, bedankt voor jullie reacties. Ik ga mijn best doen.



Hallo allemaal,

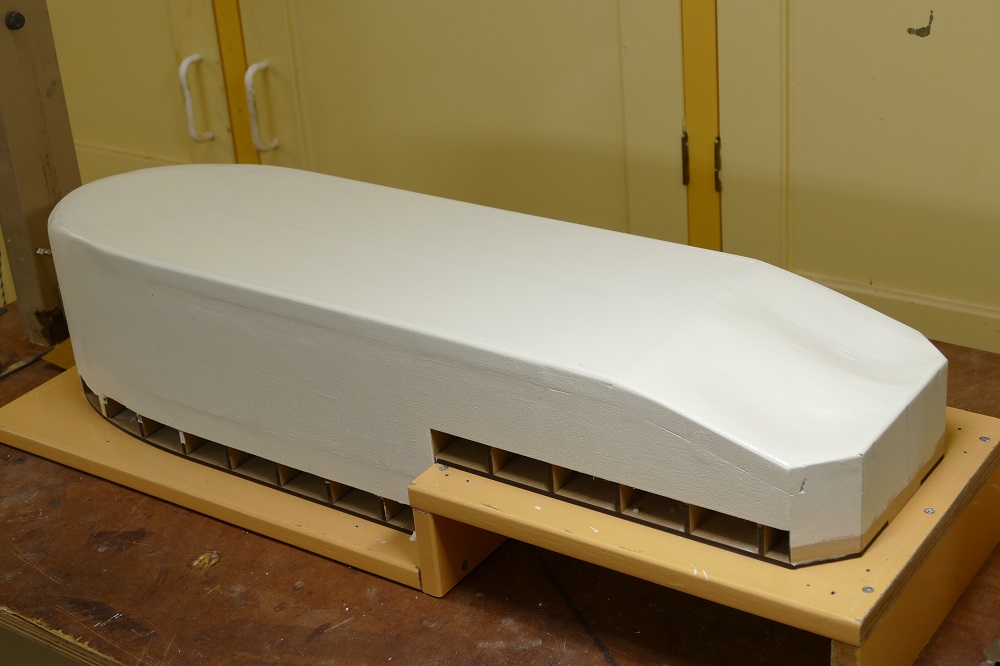

Niet heel spannend maar de plug is dicht en de eerste laag grondverf zit er op.



Er zullen nog wel een paar sessies komen van plamuren, schilderen en weer kwasten. Daarna zou de plug in principe gereed zijn om er een romp van te maken.
Maar eerst nog wat voorbereidend werk zoals gezegd, volgende week maar de epoxy en het doek bestellen. Tot de volgende keer.



Je gaat wel heel snel, Door het virus moet je zeker op zolder blijven. Maar het is een bijzonder model.



Tja, er wordt aangeraden om minimaal op 1,5 mtr van elkaar te blijven. Aangezien we een kleine kamer hebben is het veiliger dat ik boven verblijf zeg maar. Alleen tussen 10.00 uur s'avonds en 09.00 s'morgens is de afstand wat kleiner.



Hahaha, die is leuk, mijn wederhelft wil waarschijnlijk soms ook wel wat meer afstand...

Ze toch moet ik k zeggen dat die plug er meesterlijk goed uit ziet, eigelijk vind ik het een heel strake romp met l die rechte lijnen, ik weet dat vele mensen de oudere boten met meer vorm waarderen, ik vind echter het strak moderne veel futuristischer. Ik heb het voorgevoel dat het een heeeeeel mooi project wordt!



Bedankt Jan,
Heb net weer een berg tekeningen gehad. Ik mag ze uiteraard niet delen, maar ben er erg blij mee. De basis zal in ieder geval heel dicht in de buurt komen van het origineel. Nog een paar dagen aandacht aan de plug geven, dan kan ik de romp gaan maken. Wil eigenlijk een keer proberen om een kleurtje aan de epoxy te geven. Bij voorkeur wit of lichtblauw. Zal eens horen bij de leverancier wat er mogelijk is.



Alle ral kleuren zijn verkrijgbaar voor in epoxy
Alleen even proberen hoeveel pigment je erin moet stoppen voor goed resultaat



Hallo allemaal,

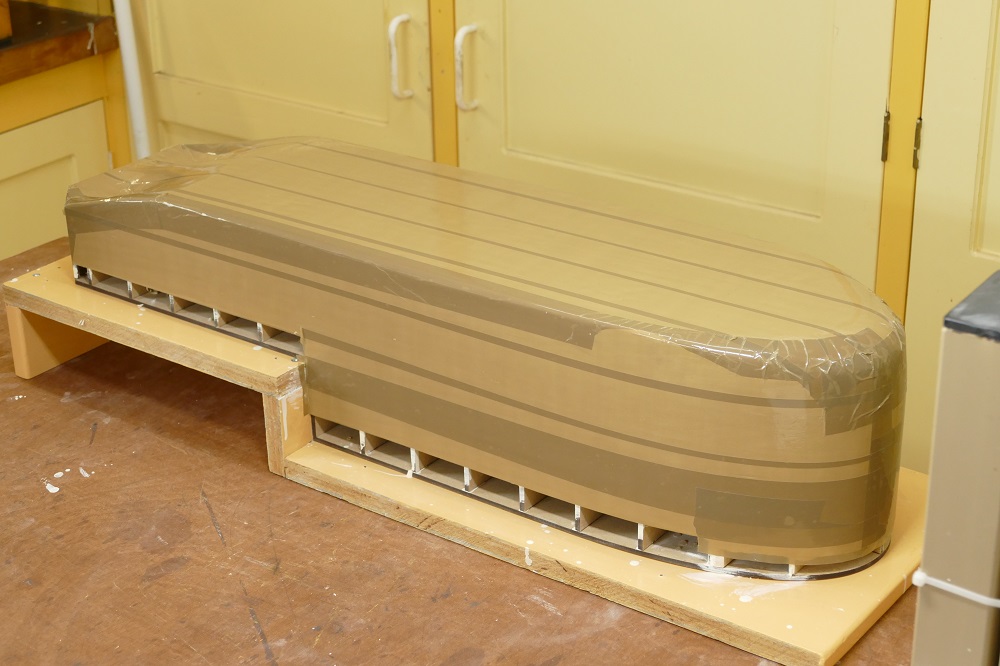

Wel de plug is gereed en mooi glad. Eerst de plug bekleed met het bruine plakband. Ooit eens als tip gekregen. Deze vervolgens een keer of 6 in de loswax gezet en dan ziet het er zo uit.



Op de kop een beetje lastig plakken, maar dat wordt de binnenkant van de romp. Geen probleem.

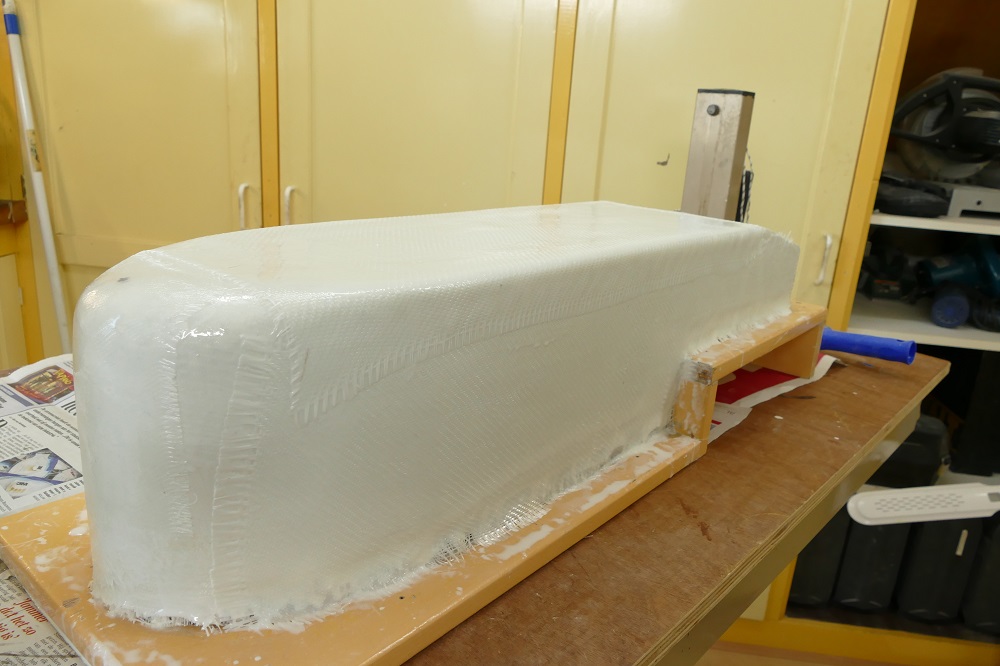

Daarna de romp bekleed met 2 lagen keeperdoek 110 gram en vervolgens nog drie lagen keeperdoek 300 gram. Uiteraard met Epoxy. Ook heb ik voor de eerste keer pigment mee gelamineerd. Is nu wit, ben benieuwd hoe dat er aan de binnenkant uitziet.





Morgen is de laatste laag droog en ga ik eerst een aantal sessies plamuren en schuren. Als dit gedaan is, meld ik me weer.
Tot de volgende keer.
