BALDER, Vlaardingse Haring Logger uit 1912, schaal 1:50 vanaf tekeningen

Discussie in 'Bouwverslagen historische schepen' gestart door P Voogt, 22 sep 2023.

  1. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.286
    Locatie:
    Woudrichem
    DirkL vindt dit leuk.
  2. k-k

    k-k Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    12 jul 2012
    Berichten:
    13.909
    Locatie:
    Oostvoorne
    Gebruik ze in sommige van mijn scheepjes om de opbouw te fixeren. De meeste komen uit sloopobjecten. Ze zitten bij CD en DVD spelers rond de leeskop. Ook in harddisks, portemonnees, handtasjes, brillenkokers en tabletetuis. Of het zuinigheid of hergebruik is bepalen jullie maar. Buiten dat ze elkaar sterk aantrekken, stoten ze elkaar ook sterk af. Heb ze ook gebruikt om isolatiefolie achter de radiatoren te fixeren. En als een klem niet past kun je ze ook gebruiken bij het lijmen van kunststof plaatmateriaal. Handige dingen. Gr. Klaas.

    Jan Walpot, Pingu57, Herby63 en 3 anderen vinden dit leuk.
  3. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.286
    Locatie:
    Woudrichem
    De volgende stap was het aanbrengen van 3 onderdelen die bijdragen aan het ondersteunen van de gehele structuur:
    -alle dekbalken;
    -een aantal spanten;
    -het zaadhout, vloerbalk en verticale ondersteuning.
    0468 Supports.jpg
    In het bakboord deel nu dus niet de vrije hand bij het interpreteren van de tekeningen, maar een gespiegelde kopie maken.
    Het stuurboord deel er niet aansluiten vlak bij om het onderscheid tussen de grijze en witte nieuwe delen te tonen.

    En gesloten waarbij de magneetjes perfect hun werk doen.
    0469 Supports.jpg
    De volgende stap zou het aanbrengen van de horizontale vloerbalkjes ter ondersteuning van de spanten zijn. Maar wederom vooruit denken: in dit deel komt ook de watertank. Om de Donkey stoomketel te voorzien van water die in dit deel op de vloer boven de watertank komt. Samen met het kolenhok.
    De watertank heeft haakse, schuine en gebogen hoeken alsmede een schuine gewelfde zijkant.
    0470 watertank.jpg
    Heel veel passen en meten tijdens het samenstelling van de watertank met ook steeds nieuwe malletjes knippen.

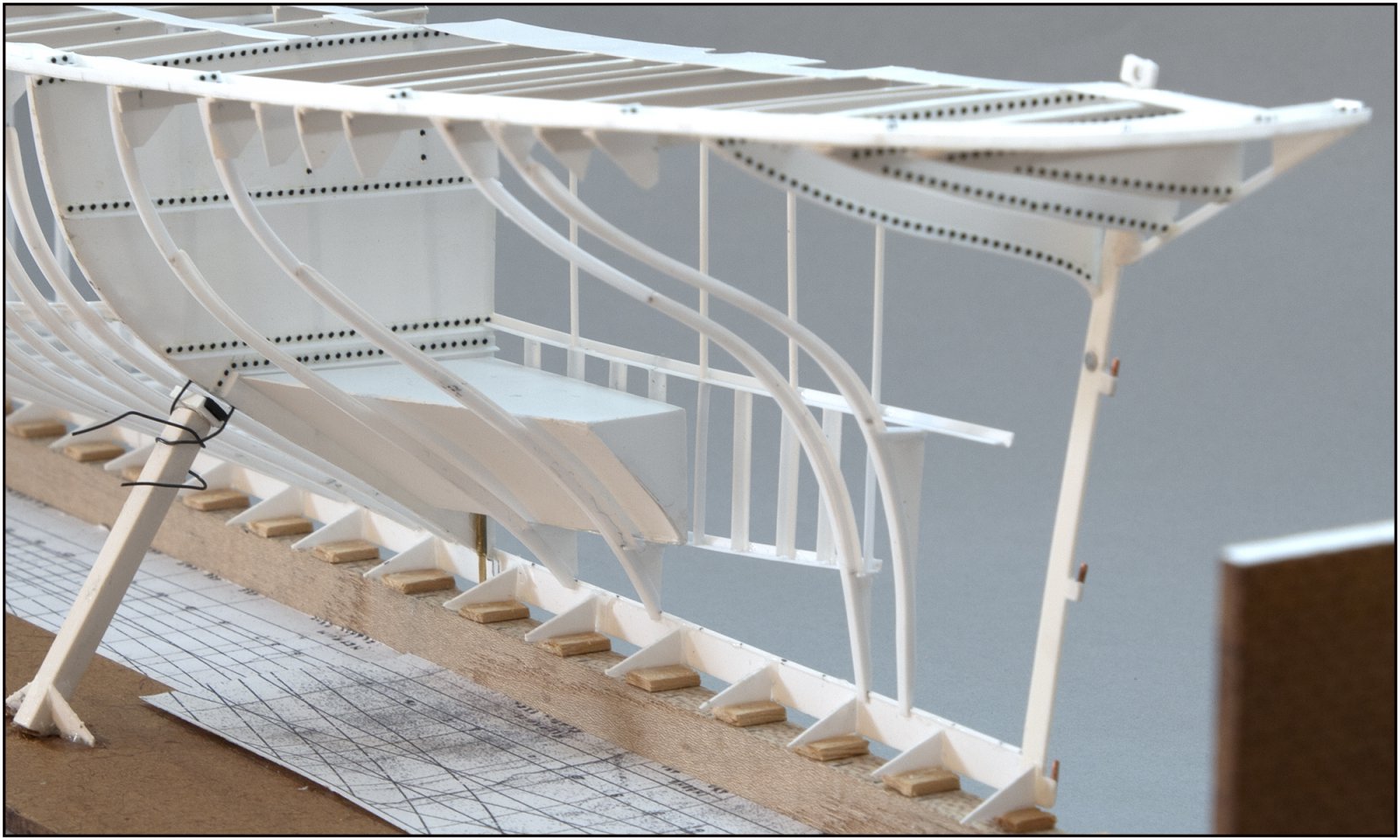

    Uiteindelijk de eerste dry-fit tussen de spanten en tegen het achterste waterdichte schot:
    0471 watertank.jpg

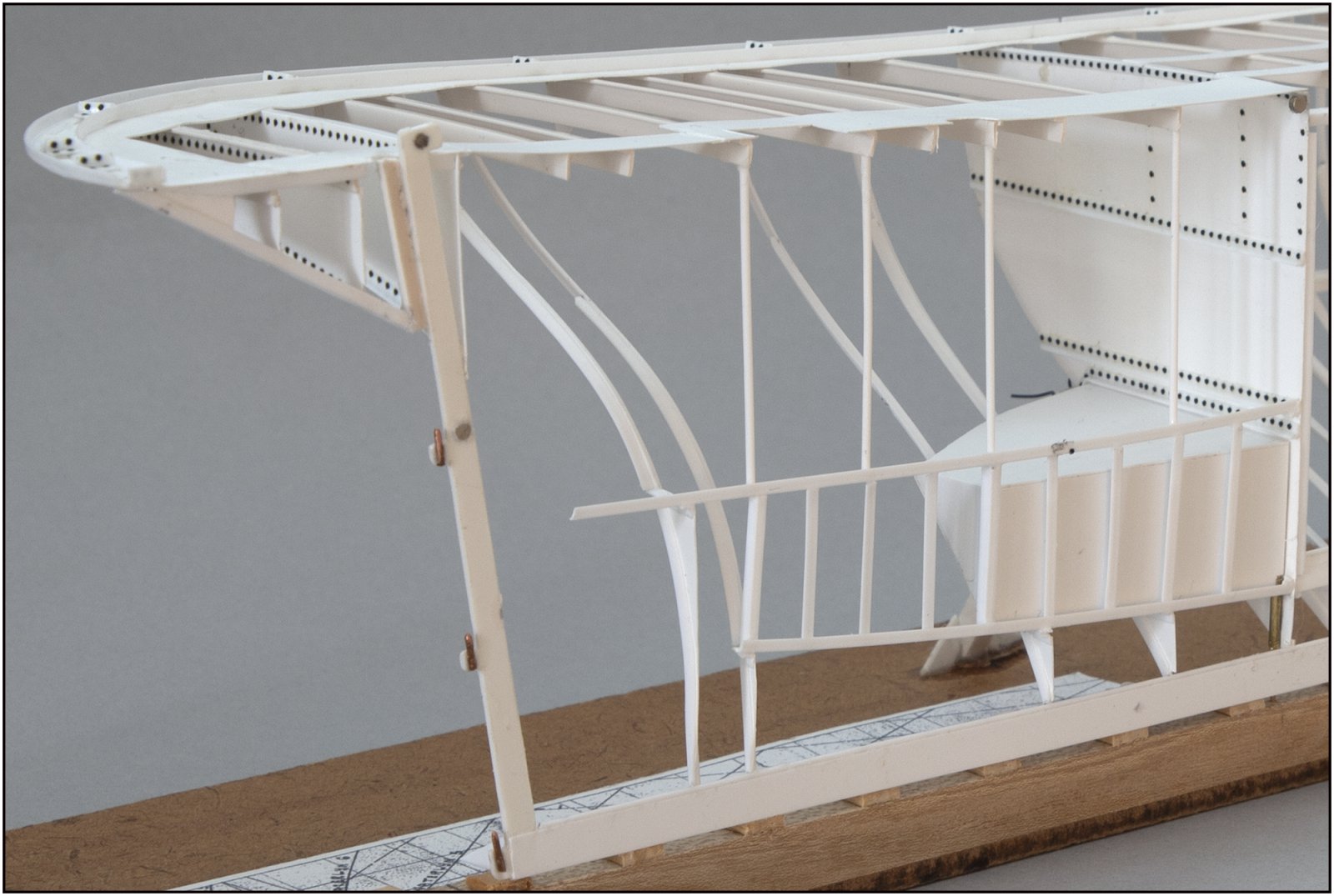

    De schuine welving langs de spanten was best 'een dingetje om te maken'.
    0472 watertank.jpg
    Met de vlakke zijkant tegen de vloersteunen.
    De schuine gewelfde zijkant had ik ook weg kunnen laten want deze is straks niet meer te zien als de vloer en de huidplaten aangebracht zijn. Maar het was een mooie test om te kijken hoe het dunne Evergreen plaatmateriaal zich laat vervormen. Een goede test voor straks voor de huidplaten.

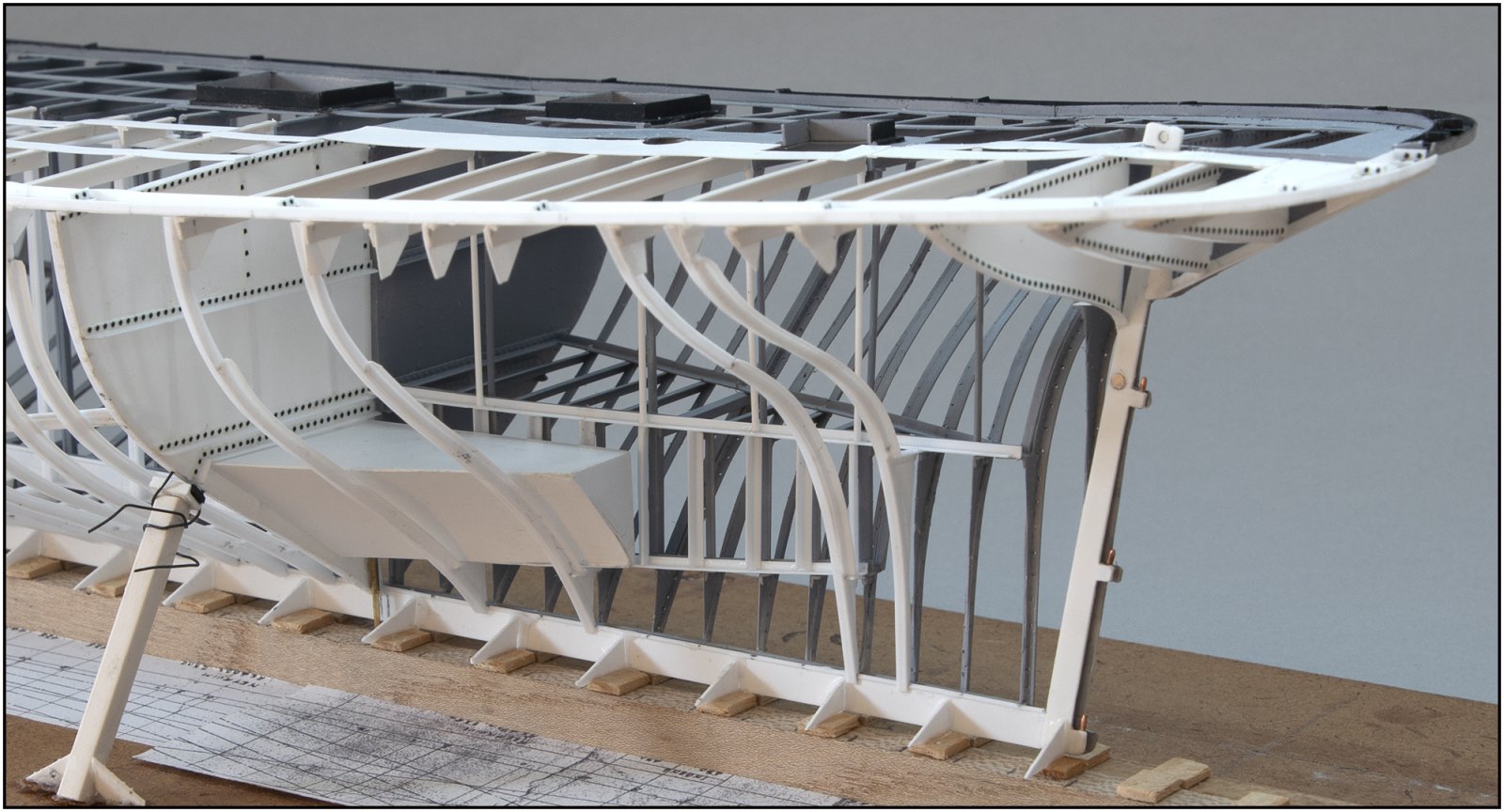

    Nog een een plaatje van de nu deels a-symmetrishe delen:
    0473 watertank.jpg
    En de stand van zaken op dit moment:
    0474 08-12.jpg
    We gaan langzaam richting de volledige vorm ........
    Gr. Peter

    Laatst bewerkt: 8 dec 2024
  4. Clemens W.

    Clemens W.

    Lid geworden:
    10 nov 2024
    Berichten:
    42
    Locatie:
    Petrokefalo, Kreta, Griekenland
    Top om te zien hoe dit vorm krijgt. Duimpje.:thumbsup:

    P Voogt vindt dit leuk.
  5. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.286
    Locatie:
    Woudrichem
    Dankjewel, Clemens.
    Gr. Peter

  6. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.286
    Locatie:
    Woudrichem
    Na het aanbrengen van wat klinknageltjes op de watertank op de plaatsen die later in beeld kunnen zijn:
    0475 08-12.jpg
    De tank geplaatst, 3 horizontale vloerprofieltjes aangebracht. Toen kon ik het buitenste vloerprofiel in zijn dubbele bocht buigen. Deze fungeert tevens als kimweger.
    Ook hier weer, na veel passen, buigen en meten kon ik hem op zijn plek lijmen.
    Weer verder met de rest van de spanten ........
    Gr. Peter

    Laatst bewerkt: 9 dec 2024
    pietsan, Jan Walpot, Pingu57 en 8 anderen vinden dit leuk.
  7. DirkL

    DirkL

    Lid geworden:
    26 okt 2021
    Berichten:
    65
    Locatie:
    antwerpen
    Knap, knap, knap!

    P Voogt vindt dit leuk.
  8. Pingu57

    Pingu57 Forum veteraan

    Lid geworden:
    14 dec 2014
    Berichten:
    8.480
    Locatie:
    Leeuwarden
    Weer een prachtig stukje werk, Peter:wave

    P Voogt vindt dit leuk.
  9. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.286
    Locatie:
    Woudrichem
    Dank, dank, dank, Dirk. ;)
    Gr. Peter

  10. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.286
    Locatie:
    Woudrichem
    Dankjewel, Peter. Nog even en alle 114 halve spantjes zijn gezet …….;)
    Gr. Peter

    Jaques en Pingu57 vinden dit leuk.
  11. Jan Walpot

    Jan Walpot verslagschrijvers

    Lid geworden:
    26 okt 2007
    Berichten:
    1.293
    Locatie:
    Giessenburg
    Prachtig werk Peter :thumbsup:
    Groet, Jan.

    P Voogt vindt dit leuk.
  12. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.286
    Locatie:
    Woudrichem
    Dankjewel, Jan.
    Gr. Peter

  13. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.286
    Locatie:
    Woudrichem
    Toen was het moment daar: de achterzijde ook gevuld, alle 114 halve spantjes geplaatst:
    0476 114.jpg
    Met de horizontale vloer profieltjes, stringer platen op het dek en de frames voor het toegangsluik en andere luiken.

    Voordat het geheel naar de spuiter gaat, toch alvast wat beelden.

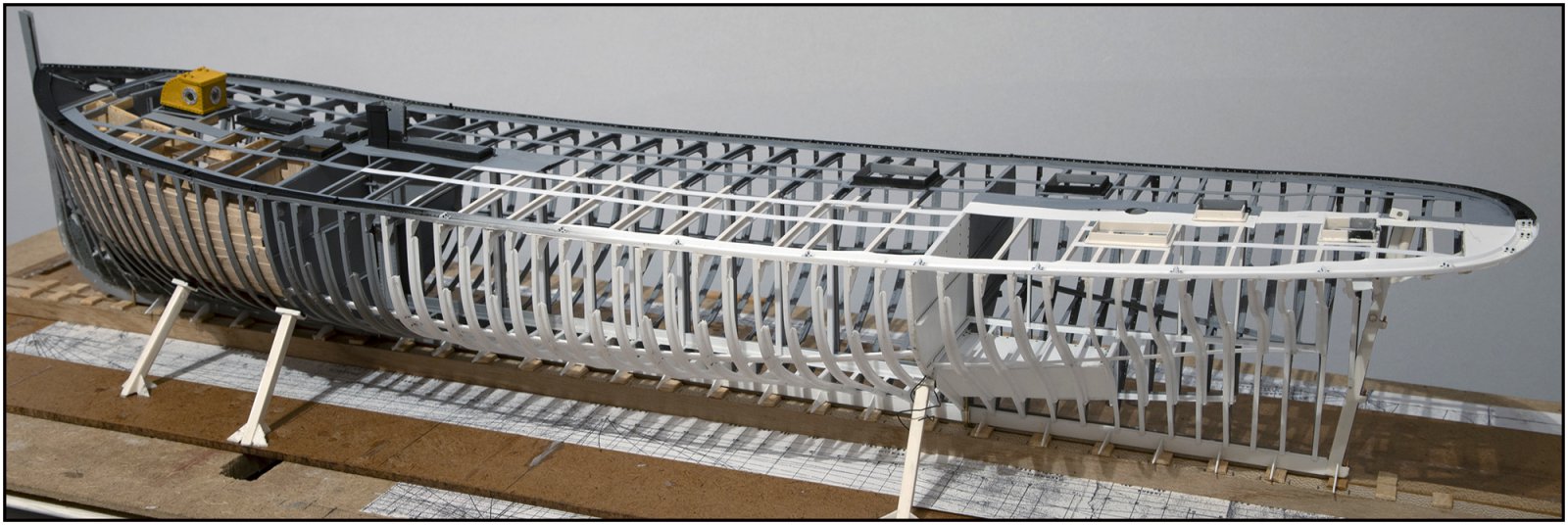

    De gehele constructie, met uitzondering van de verschansing:
    0477 114.jpg
    0478 114.jpg

    Ook wat delen van de mal weg kunnen halen zodat er zicht is op de voor- en acjhterzijde:
    0479 114.jpg
    Aan de voorzijde moet ik nog een paar magneetjes plaatsen.

    Het dek met alle stringer platen en frames voor alle toegangen:
    0480 114.jpg
    En zie ik nu dat ik 1 frame vergeten ben ........ maar ik zal best nog wel wat tegen komen.:)
    Ik moet eerlijk bekennen dat ik dit vooraf niet verwacht had als resultaat. Ik zelf ben ook een beetje verbaasd .......
    Gr. Peter

    Laatst bewerkt: 15 dec 2024
    Herby63, Jaques, DirkL en 11 anderen vinden dit leuk.
  14. Pingu57

    Pingu57 Forum veteraan

    Lid geworden:
    14 dec 2014
    Berichten:
    8.480
    Locatie:
    Leeuwarden
    Jij bent waarschijnlijk niet als enige verbaasd Peter, de kin valt mij regelmatig naar beneden, als ik jouw log bekijk. :wave

    P Voogt vindt dit leuk.
  15. M.Osinga

    M.Osinga

    Lid geworden:
    5 nov 2016
    Berichten:
    249
    Locatie:
    Friesland
    Geweldig mooi , Peter.
    Ik kijk elke keer weer naar jouw vorderingen uit. Is gewoon een genot om deze bouw te volgen.
    Gr. Menne

    P Voogt vindt dit leuk.
  16. k-k

    k-k Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    12 jul 2012
    Berichten:
    13.909
    Locatie:
    Oostvoorne
    Zo zonder huid komen de lijnen nog mooier uit dan bij een "dicht" schip en zie je ook wat er nodig is om vorm te geven aan een romp en die in vorm te houden. En wat een werk moet dat allemaal geweest zijn om met de hand te tekenen! Een waardevol model Peter! Ook omdat het kan worden gedeeld. Zelfs met ons. Dus ook complimenten voor je verslag. Gr. Klaas.

    P Voogt vindt dit leuk.
  17. Stephan Kertész

    Stephan Kertész Forum veteraan

    Lid geworden:
    5 jul 2019
    Berichten:
    8.097
    Locatie:
    Ittervoort
    Zeer mooi geworden. Ongelooflijk hoe het tot stand is gekomen. Maar jouw geduld en talent om kleine dingen te kunnen maken hebben zich weer bewezen.

    P Voogt vindt dit leuk.
  18. EUSIV

    EUSIV Vriend van modelbouwforum.nl

    Lid geworden:
    5 mei 2021
    Berichten:
    278
    Locatie:
    Nootdorp
    Hi Peter, top :thumbsup: een knap staaltje kunststof bouw op deze schaal. Ik weet uit eigen ervaring dat dit niet altijd even gemakkelijk gaat.

    P Voogt vindt dit leuk.
  19. Erik B

    Erik B

    Lid geworden:
    4 okt 2021
    Berichten:
    629
    Locatie:
    Uden
    Geweldig! Petje (weer) af..

    P Voogt vindt dit leuk.
  20. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.286
    Locatie:
    Woudrichem
    Peter, Menne, Klaas, Stephan, Eugène, Erik, alle bezoeker en 'likers': hartelijk dank voor jullie mooie en warme worden! En voor het (steeds) weer bezoeken van dit draadje.
    Voorlopig liggen er nog voldoende uitdagingen in het verschiet. Ik begin een aardig beeld te krijgen van wat het eerste aan de beurt komt en wat ik nu vooral nog niet moet doen.
    Eerst nog wat klinknageltjes, 'spuitklaar' maken en dan zien we wel .......
    Gr. Peter

    Laatst bewerkt: 16 dec 2024
    Pingu57, Stephan Kertész, Erik B en 2 anderen vinden dit leuk.
