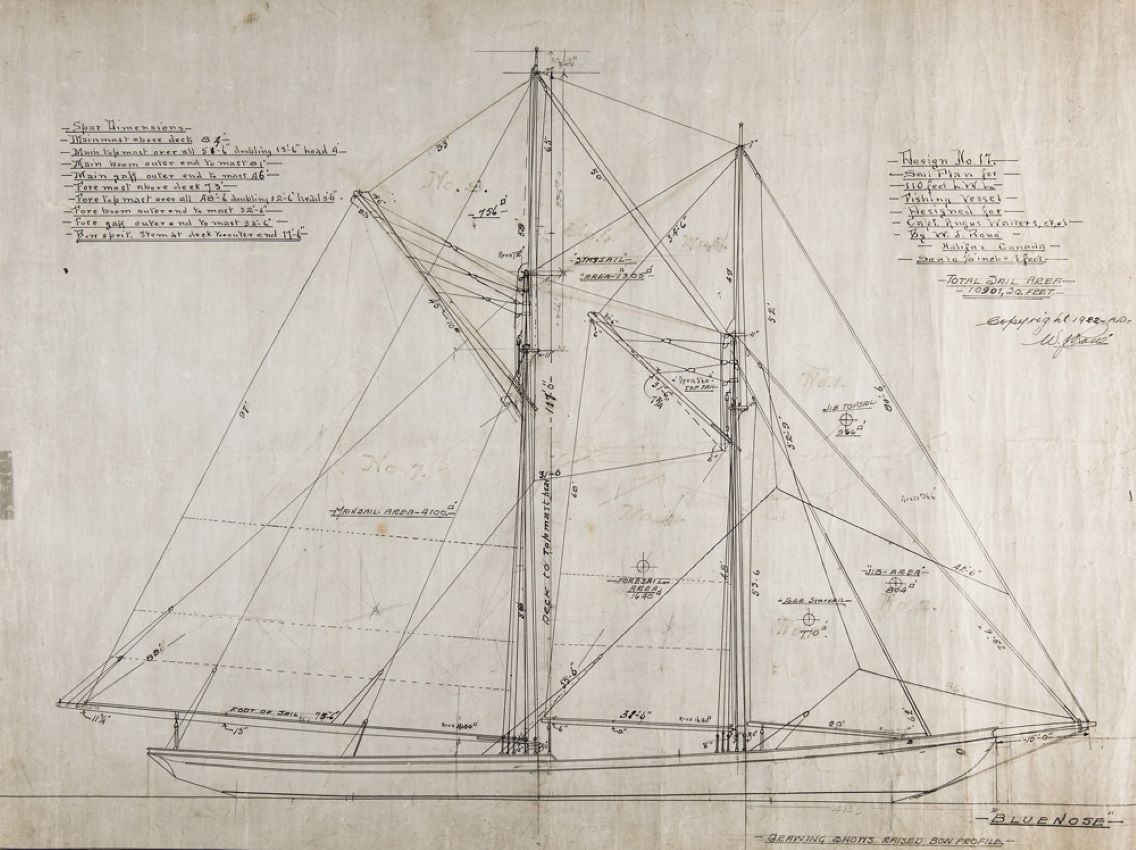

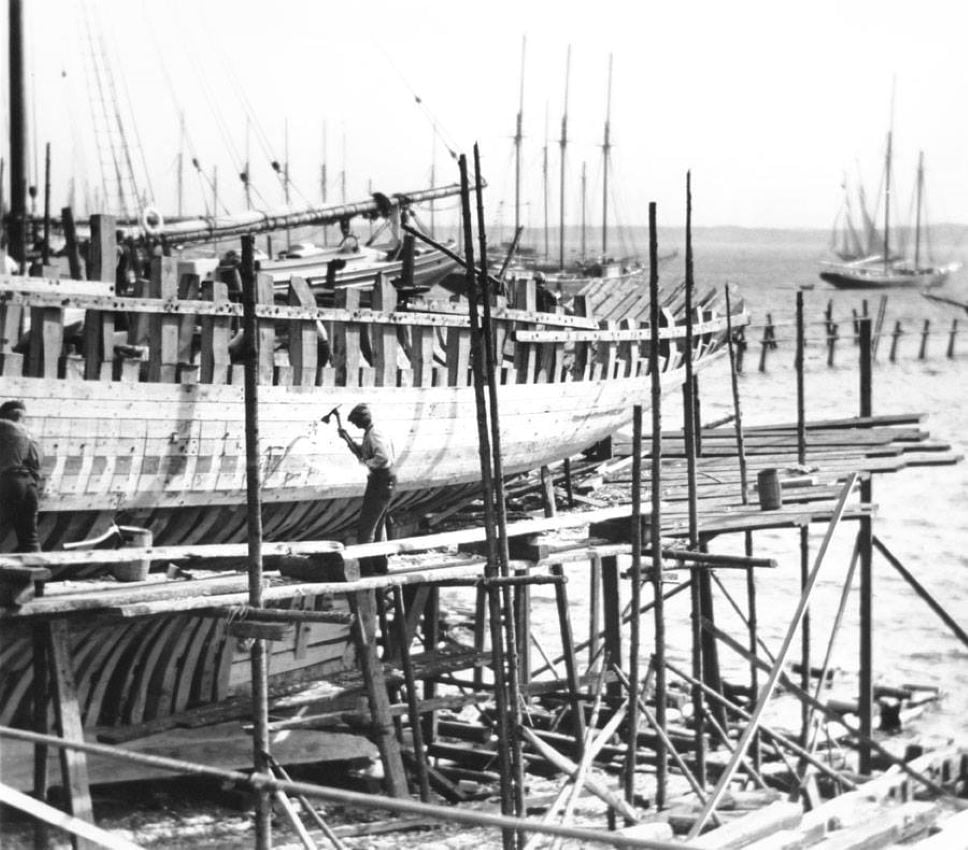

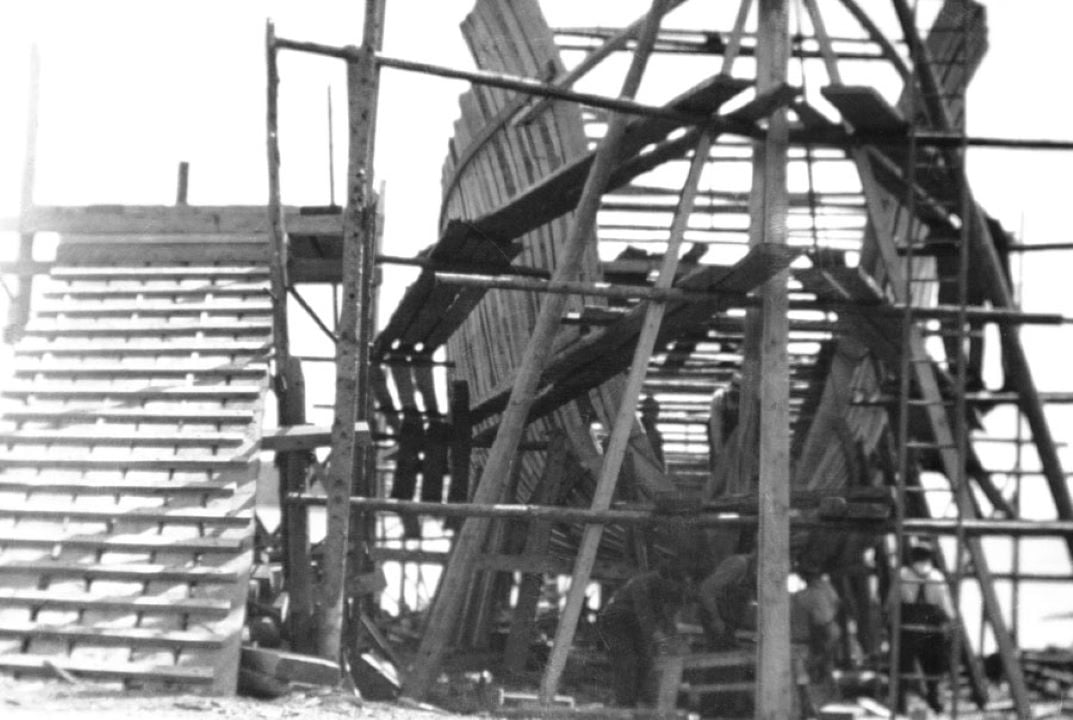

BLUENOSE van YUANQING, schaal 1:72, Plank on Frame

Petje af. Wat een schitterend werk is dit.



Mooi om te zien dat alles dan toch weer perfect past zoals het uitgedacht is Peter



Dankjewel René en Peter. UItgedacht ....... en op tijd aangepast .......
Gr. Peter



De beide balkwegers gemaakt. De plankenbuiger kwam weer goed van pas, want deze balkwegers hebben een dubbele verdraaiing. Om de vorm van de romp, die naar binnen en omhoog loopt, horizontaal te kunnen volgen:

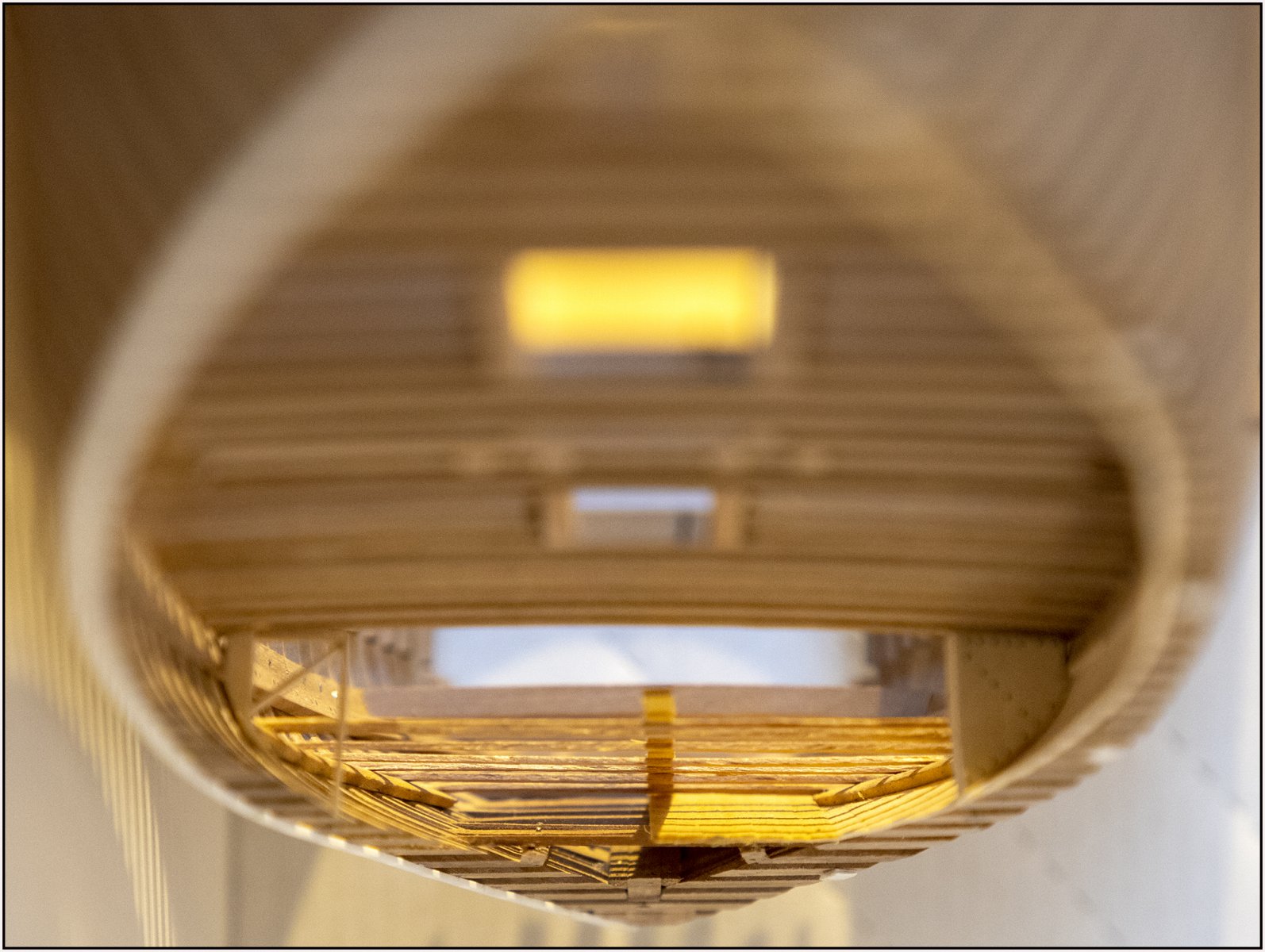

Voorlopig nog even dry-fit, samen met een vloerplank want ........

De volgende stap is het maken van het balken frame met de uitsparing voor de cabin. Dan kan ik de cabin gaan ontwerpen.

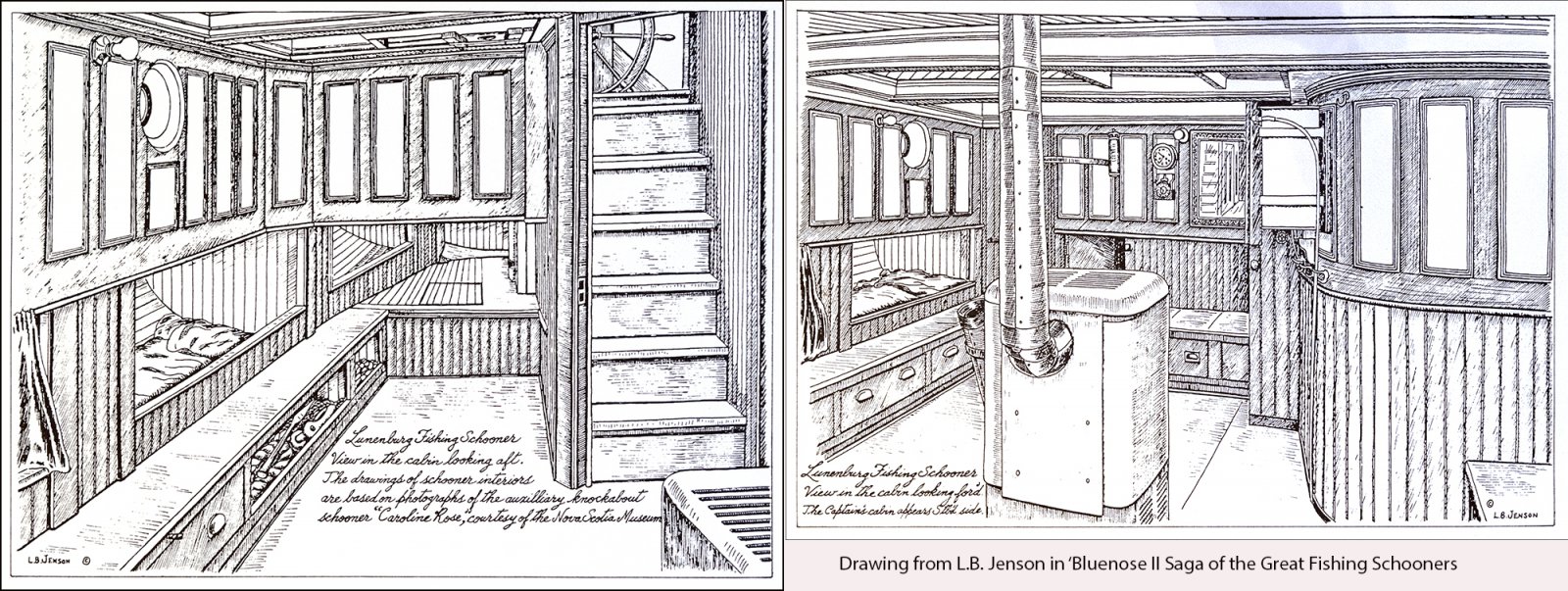

Ook hier zijn weer 2 tekeningen van J.B. Jenson uit The Saga (pag's 48 en 49) een inspiratiebron:

Zoals eerder vermeld, Jenson heeft deze tekeningen gebaseerd op foto's van de 'Caroline Rose' die in het Nova Scotia Museum hangen.

De linker tekening is het zicht naar achter. Je ziet o.a.:
-de trap naar boven met het stuurwiel in beeld;
-het bovenste deel van de wand is de opbouw boven het dek met een patrijspoort in beeld;
-de onderbouw is uitgebouwd onder het dek richting de romp;
-in de rechter beneden hoek nog net een hoek van de kachel;
-ook naar achteren is het open uitgebouwd met vermoedelijk nog net de zijkant van de roer doorvoer.

De rechter tekening is het zicht naar voor. Je ziet o.a.:
-idem de opbouw met patrijspoort;
-de kachel vrij centraal opgesteld;
-rechts, met de gebogen hoek, de Captains Cabin met eigen toegangsdeur;
-aan de achterwand een spiegel met daarin de trap zichtbaar.
Ik zie achter de kachel ook nog een draai luikje. Dat geeft dan hoog toegang richting de FishHold. Moet ik eens kijken of ik die nog 'ingetekend' krijg.

Papier en schaar weer opgezocht om eerst maar weer een model te maken.
Dan moet ik ook de onderdelen voor de cabin uit de kit erbij pakken. Op de tekeningen lijkt de opbouw binnen de dekbalken te vallen. Met onderaan een lijst en dan de verder bouw onder de dekbalken. Als die opbouw op de balken komt te staan, kan ik ook nog kiezen voor een doorlopende (dubbele) binnen beplanking.

De opbouw delen op het dek wil ik ook 'opengewerkt' maken. Daar heb ik al een idee bij, maar dat wordt nog wat extra puzzelen.

Afijn, een heleboel details waar ik nog wel even zoet mee ben.
Gr. Peter

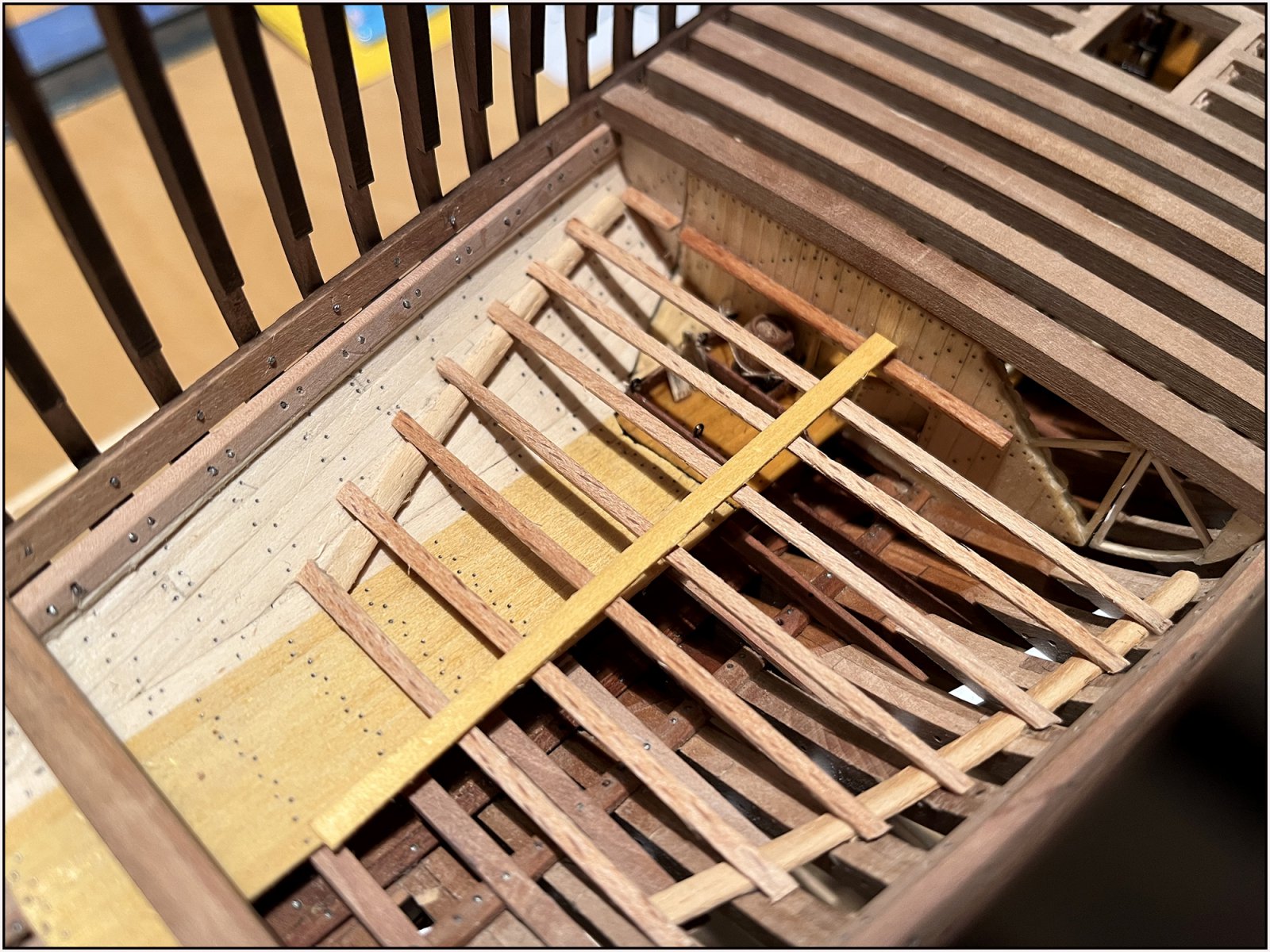

Met nog een kleine fotografische uitdaging om die vloer er op te krijgen:

Gr. Peter



Geen commentaar.



Dan ook geen reactie



Het blijft een genot om dit te volgen



Dankjewel Koos.
Gr. Peter



Voordat ik de MainCabin kan ontwerpen, eerst het frame samengesteld tot de balken 41 t/m 49 en 2 langsbalken 60:

2 hele balken, 2 langsbalken en 2x8 kleine dwarsbalkjes. Da's 18 lipverbindingen op maat maken.

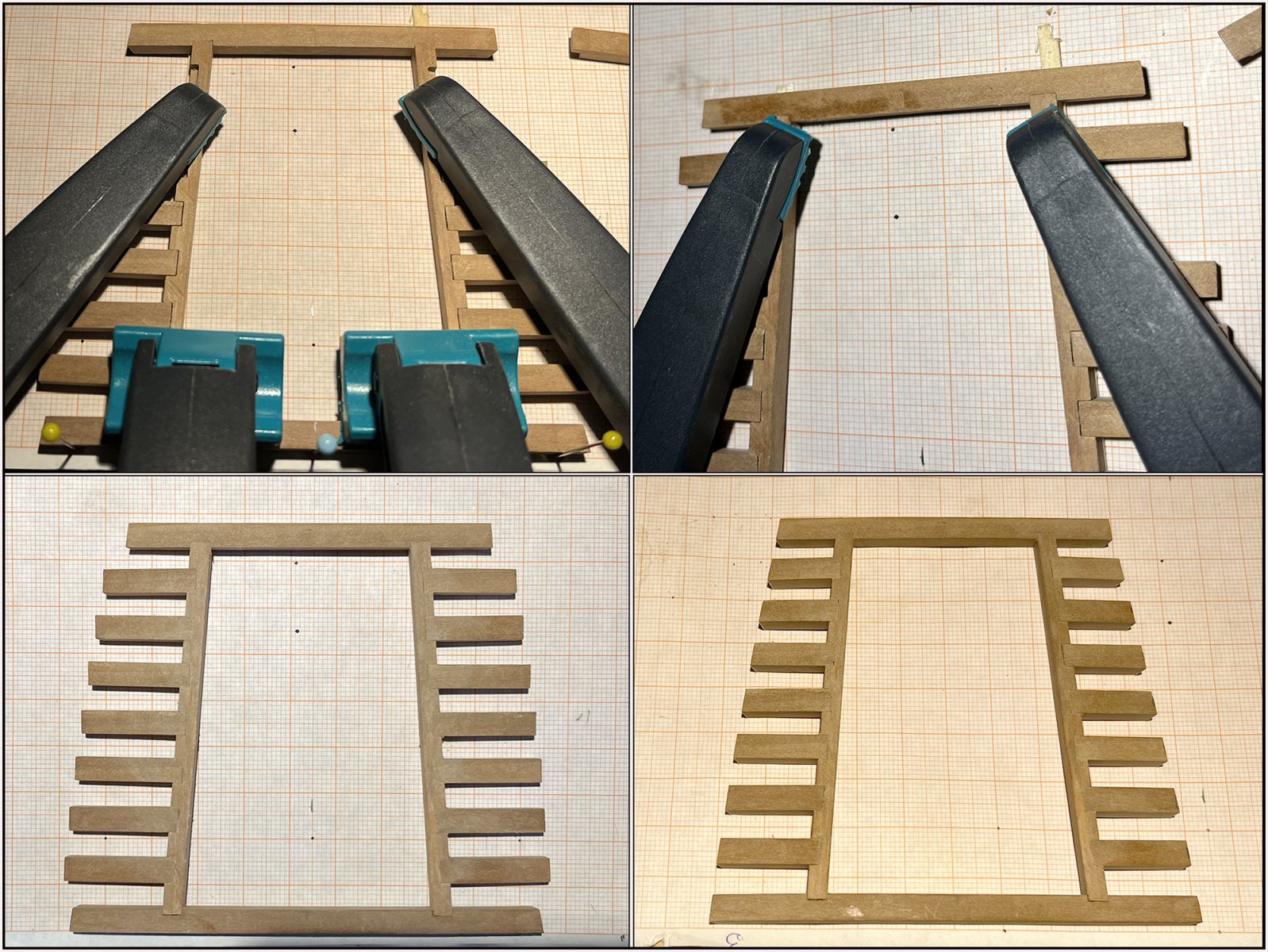

Eerst de hele balken 41 en 49 op maat gemaakt tussen de Clamps.
Voor het samenstellen en vervolgens in elkaar lijmen heb ik deze keer mm-papier gebruikt om alles symetrisch en recht te krijgen.
Na het lijmen van de kleine balkjes, alles laten drogen en daarna op maat geschuurd. Passen, schuren, passen, schuren enz enz.

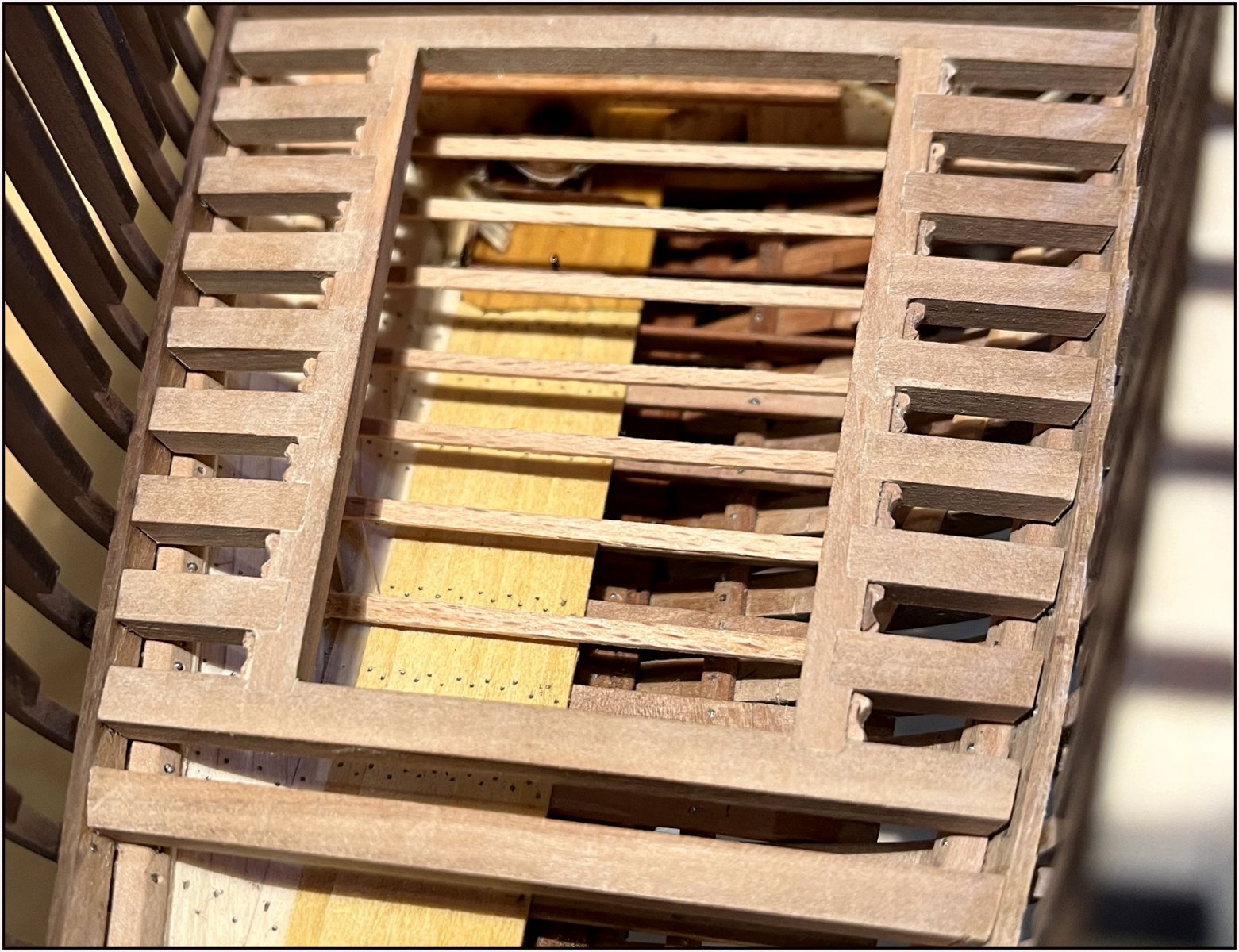

Ook bij dit frame de dubbele knieen gelijk aangebracht.

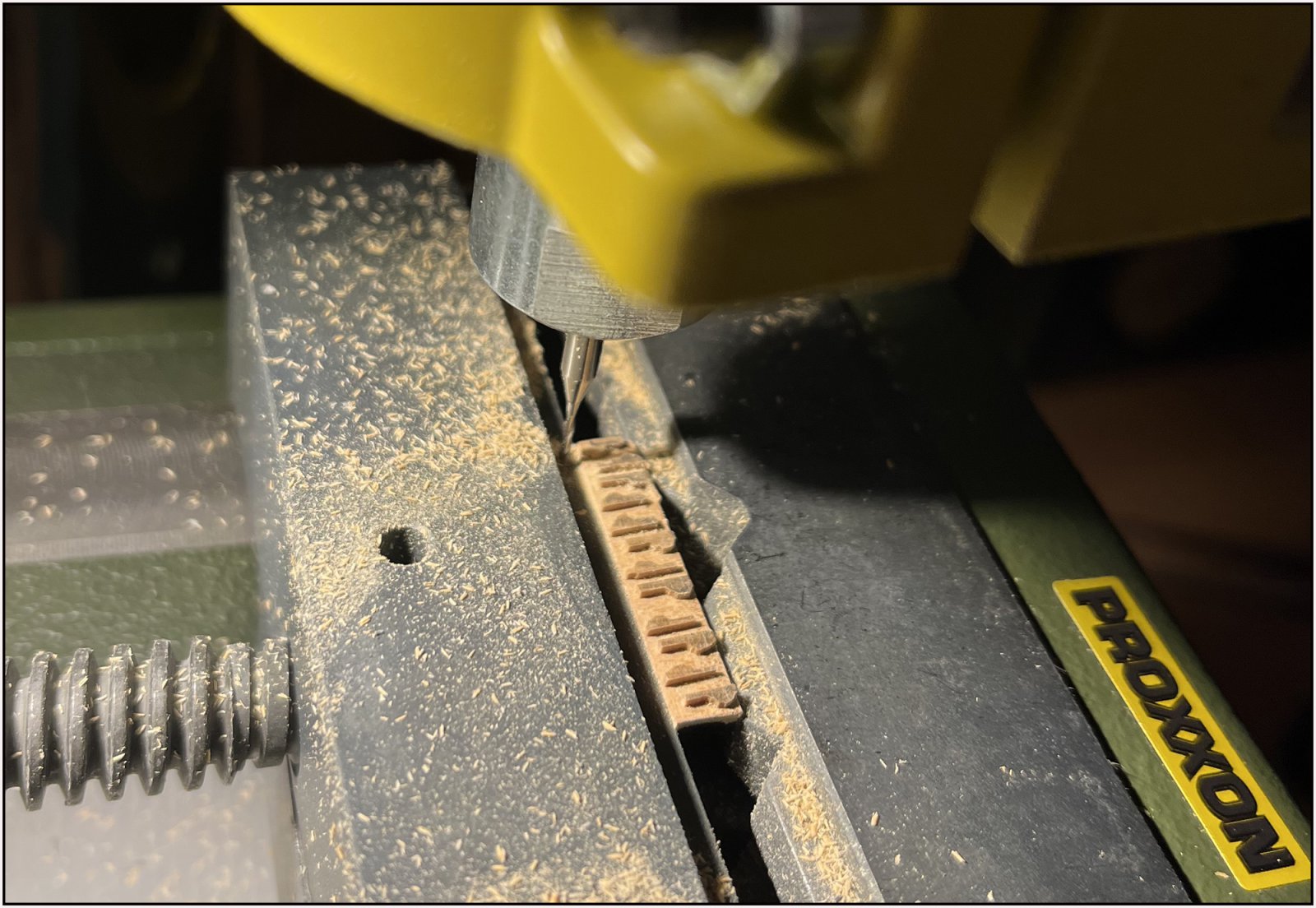

Kon ik gelijk mijn nieuw frees, kolom en kruistafel gebruiken:

Ter vervanging van mijn Dremel, want de bediening bij die is van plastic en heeft best veel speling.

Zoals eerder vermeld: latjes van 2x5 mm gezaagd uit de afvalplankjes van de dekbalken. Op halve dikte de bovenste knietjes uitgefreesd.
Daarna afknippen en verder met de hand bewerken.

Na 16x vijlen en schuren kwam dit tot stand:

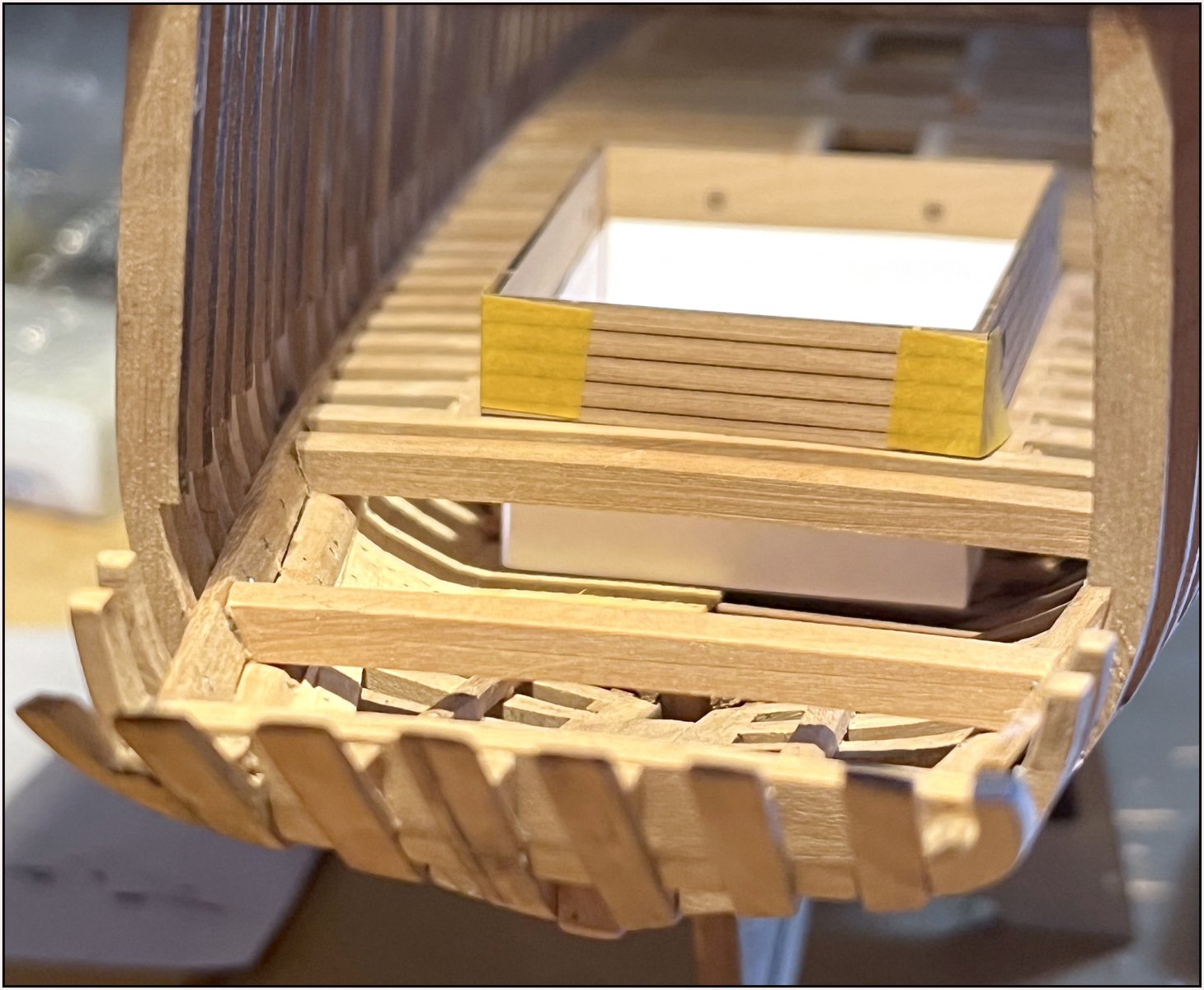

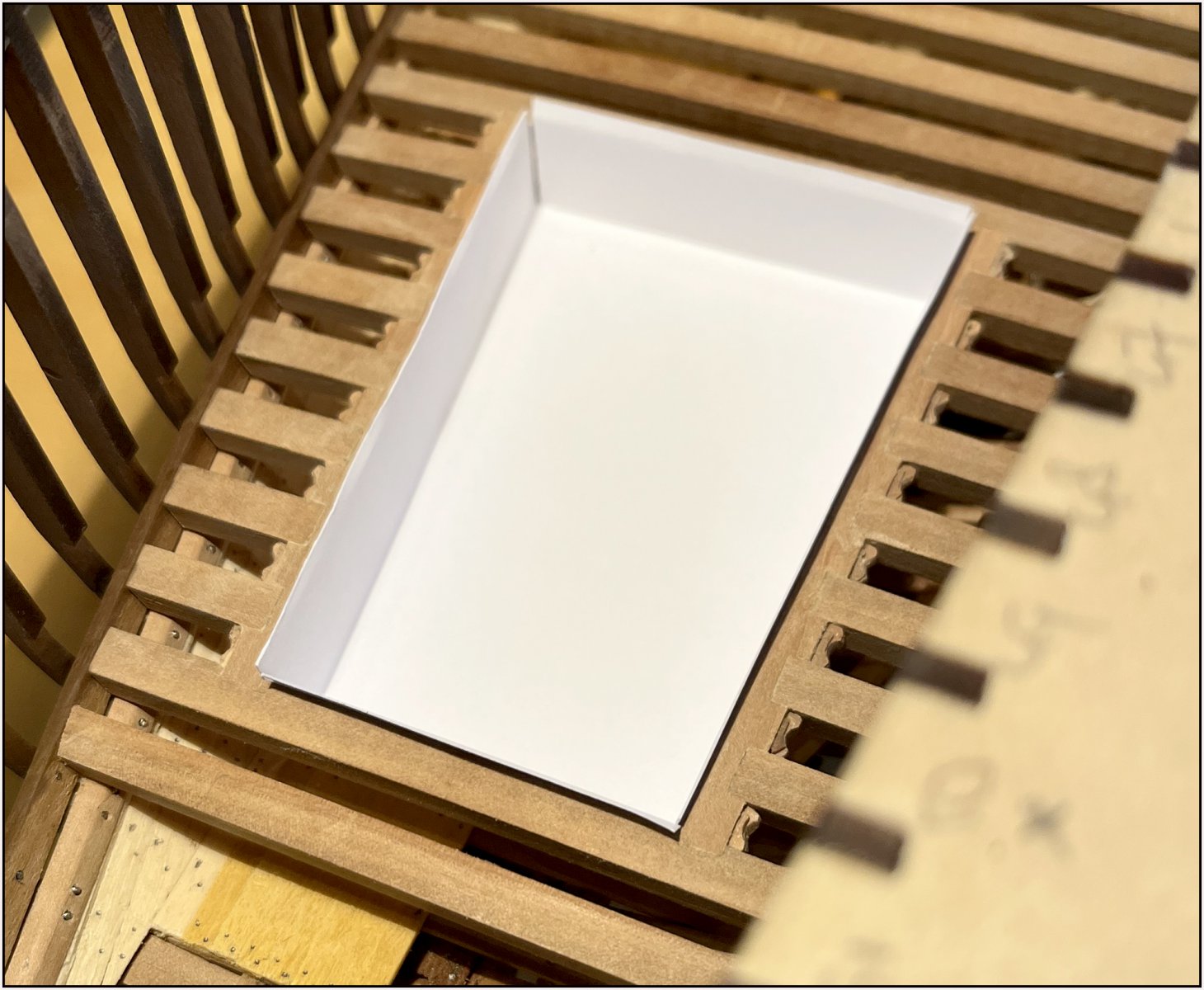

Nu kon ik de 1e stap zetten voor de Cabin. Van 120gr papier een mal gemaakt:

De randen steken er iets boven uit. De witte vloer gaat er straks uit als ik de wanden verder op maat heb.

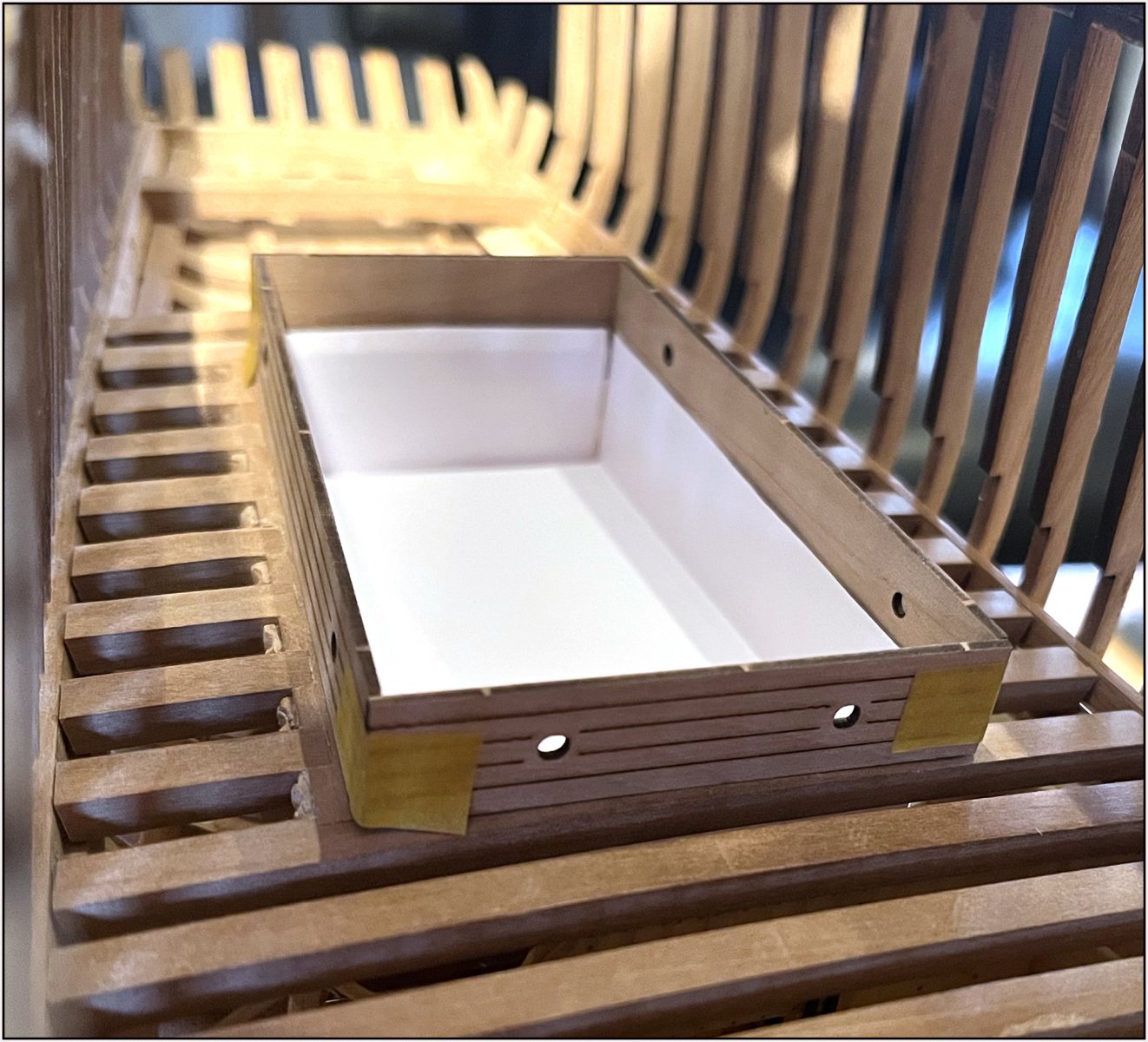

Uit de YQ-kit de 4 wanden van de Cabin met tape vastgezet en om de opstaande randjes gezet:


De wanden moeten wel aan de onderzijde de dekrondte gaan volgen:

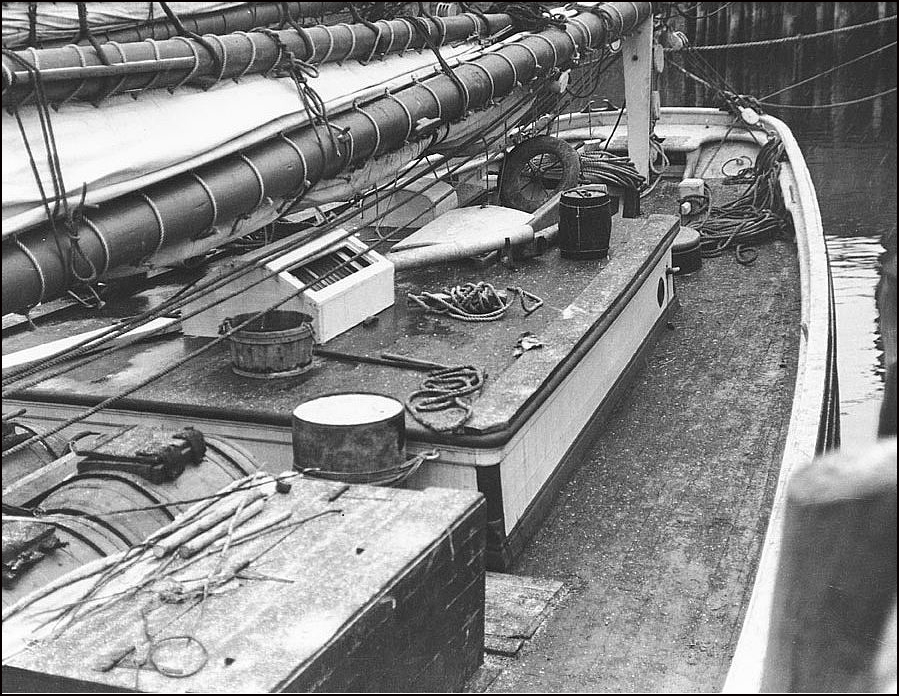

Volgens deze oude foto ligt het dak er vrij vlak op:

Maar ik denk dat ik het toch een breedte rondte mee ga geven.
Een paar 1/4 ronde hoekprofielen en wat lijstwerk. Maar da's voor later.
Eerst maar aan de slag om onder en boven wand op elkaar te laten aansluiten.
Daarna de verdere indeling.
Gr. Peter
