Bouw Americo Vespucci van Occre

Dank Mark. Dezelfde ervaring had ik ook met het bouwen van de Sovereign of the Seas van Mantua, maar met een goede voorbereiding en de hulp van het forum (vooral het verslag van Piet) is het gelukt. Ook bij Occre heb je natuurlijk je ongemakken: niet genoeg materialen (koper draad bijv.) en soms behoorlijke afwijkingen van de werkelijkheid. Maar dit hoort er allemaal bij en maakt het ook spannend.
Succes met het ploegen.



Mooi gedaan allemaal Ruud.

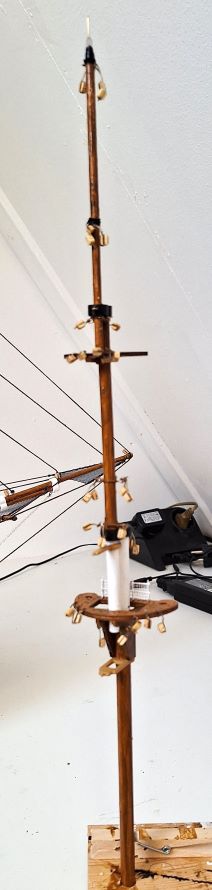

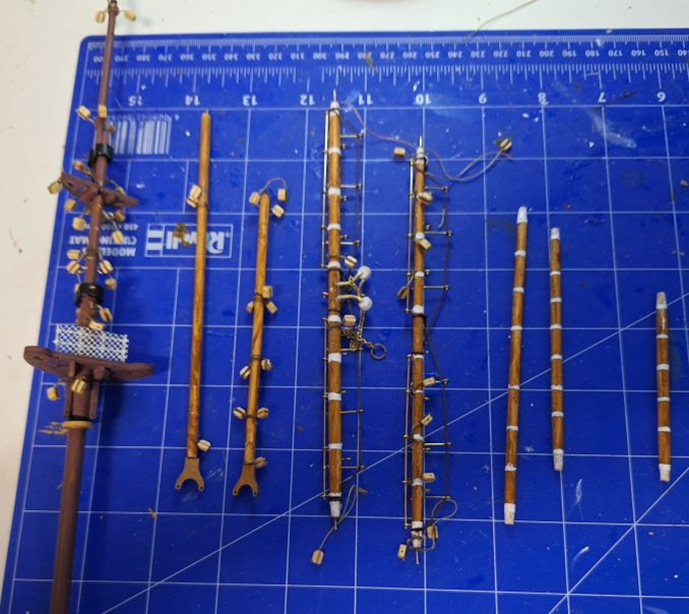

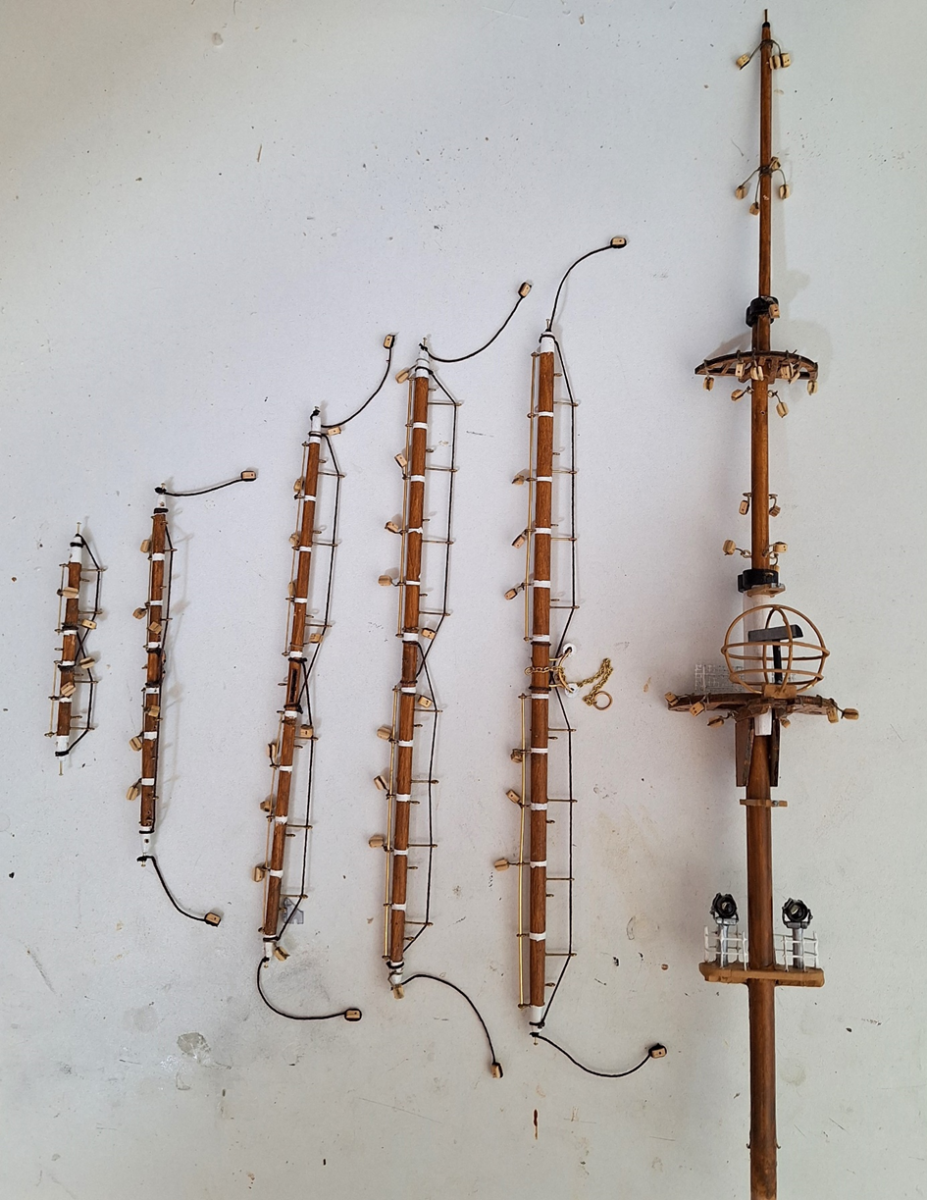

De Ra’s van de fokkemast gemaakt en alle blokken voor het want (74 stuks: mast en boegspriet) bevestigd. De 1:1 tekeningen van Occre zijn hierbij erg nuttig, omdat je precies kunt zien welke blokken waar moeten worden bevestigd.

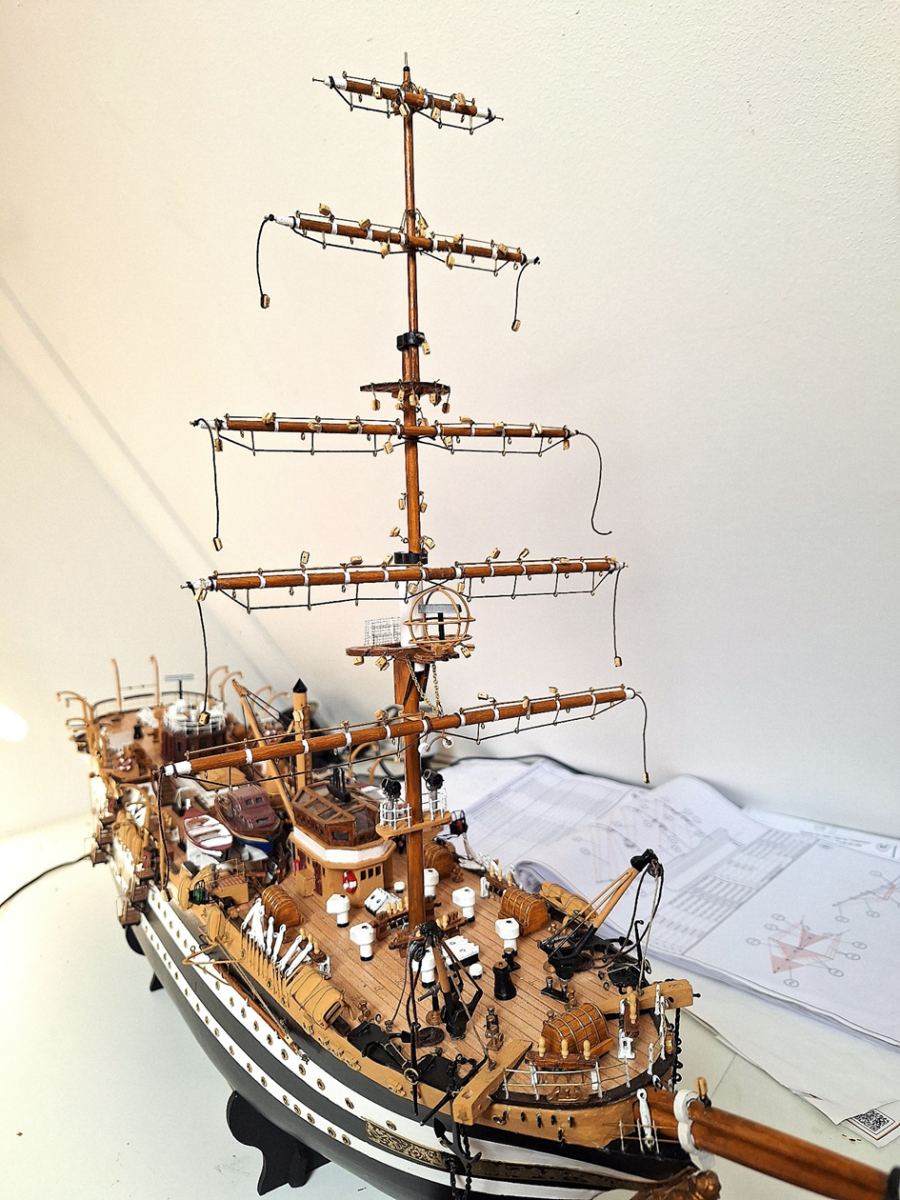

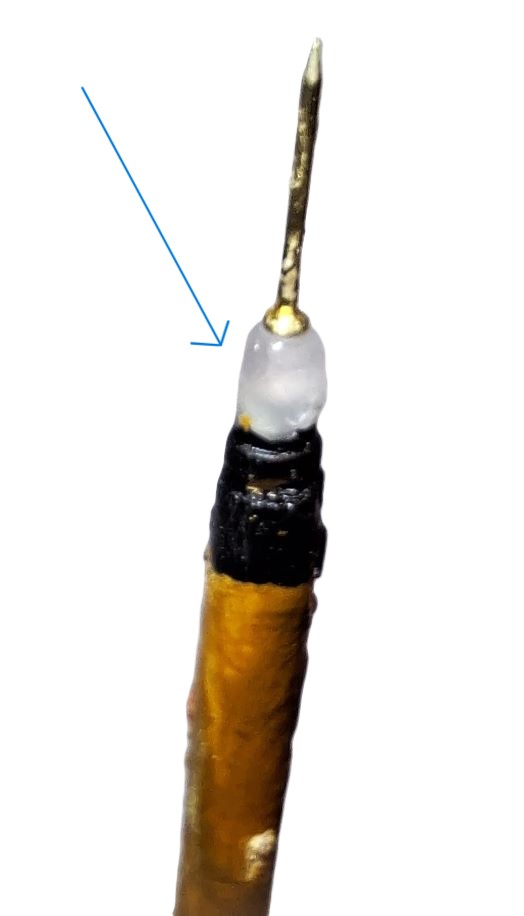

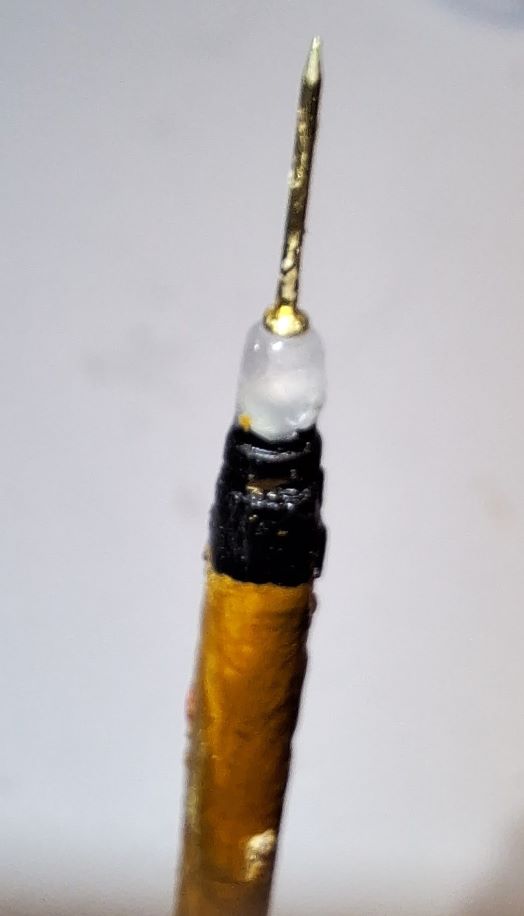

De fokkemast geplaatst en de bedrading bij de mastvoet voor de schijnwerpers aangesloten en getest. Ik lijm de mast niet vast, omdat deze stevig en diep genoeg in de boot verankerd zit.

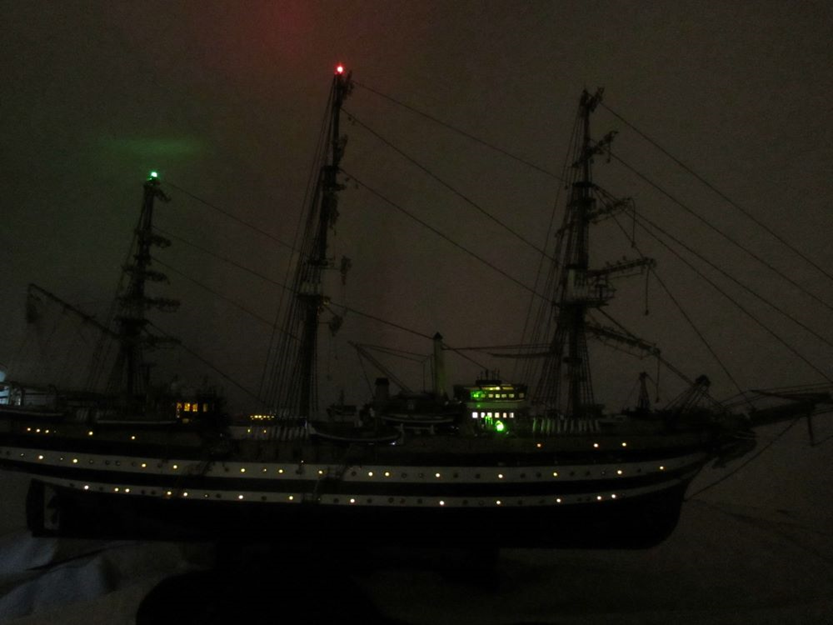

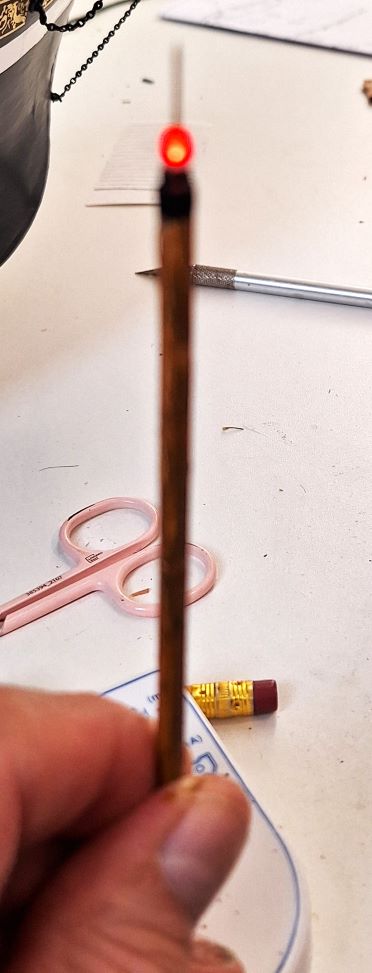

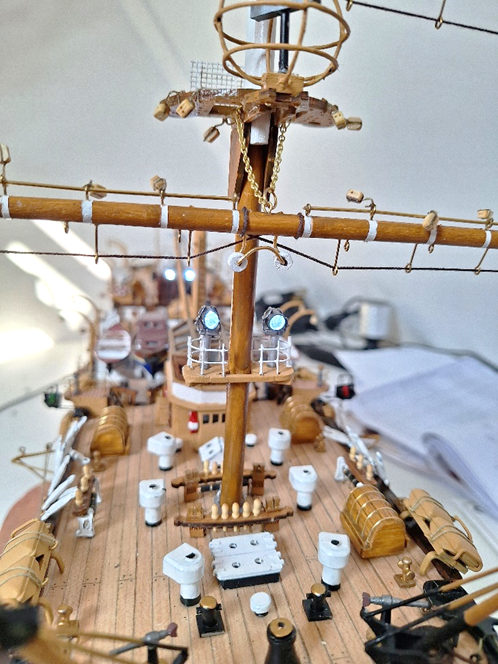

De schijnwerpers op het antennedek en in de fokkemast doen het

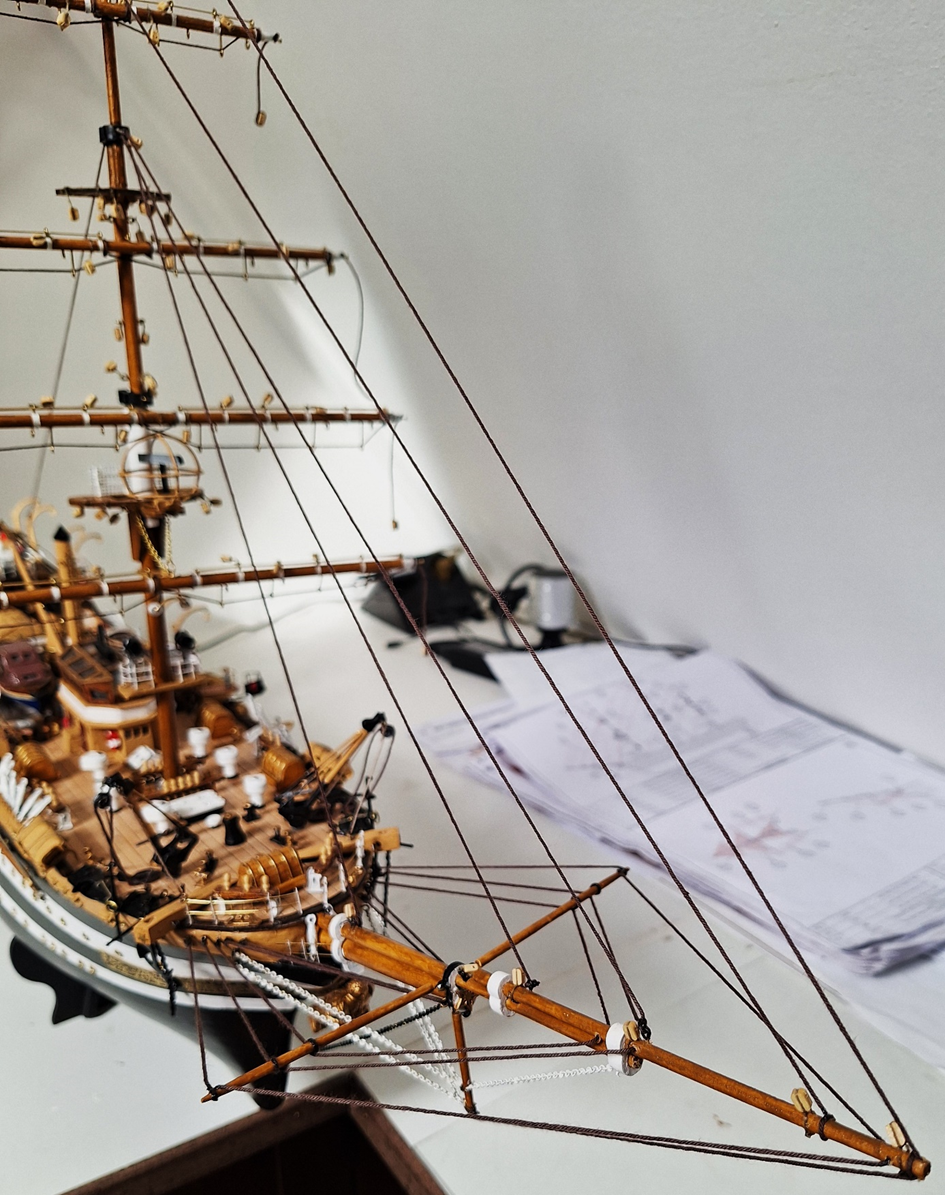

De stagen voor de boegspriet aan de fokkemast aangebracht. De draad naar achteren is een tijdelijke hulplijn om de mast recht te houden als de stagen strak getrokken worden. Deze wordt later aan de grote mast bevestigd. Ook de kettingen en touwen van de boegspriet aan de boeg aangebracht en geschilderd.


Aan de lijnen die aan de zijkant van de boegspriet zitten worden de vangnetten bevestigd. (3 stuks). Het was een behoorlijke uitdaging om deze netjes, maar op spanning aan de touwen bevestigd te krijgen. Hiervoor heb ik gewoon zwart naaigaren gebruikt, zo dun mogelijk, maar wel sterk. Vervolgens met naald en draad de netten bevestigd. De eerlijkheid gebiedt mij om te zeggen dat ik tot 2 keer toe de netten, inclusief alle touwen weer ervan afgeknipt heb, omdat ik het niet mooi vond zitten. Gewoon weer opnieuw beginnen. Ik betrap mezelf er nog wel eens op dat ik me laat verleiden tot het volgende: “als het niet kan zoals het moet, dan moet het maar zoals het kan”. En iedere keer betekent dit: weer verwijderen en opnieuw beginnen. De 3e keer was ik enigszins tevreden.

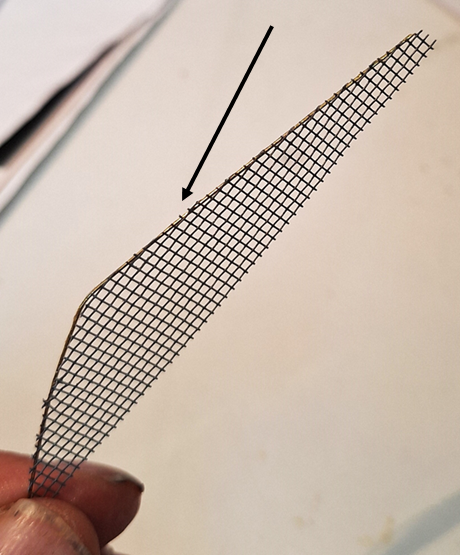

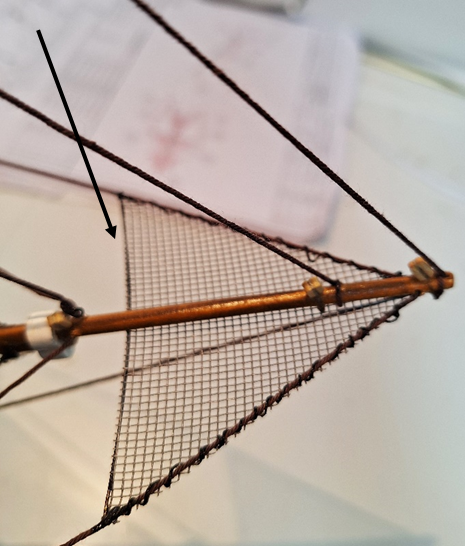

Om de voorste en de achterste netten strak geplaatst te krijgen heb ik ze eerst aan de zijkanten, die niet aan de touwen worden vastgemaakt, moeten verstevigen met dun koperdraad. (zie bij de pijlen in onderstaande foto’s)

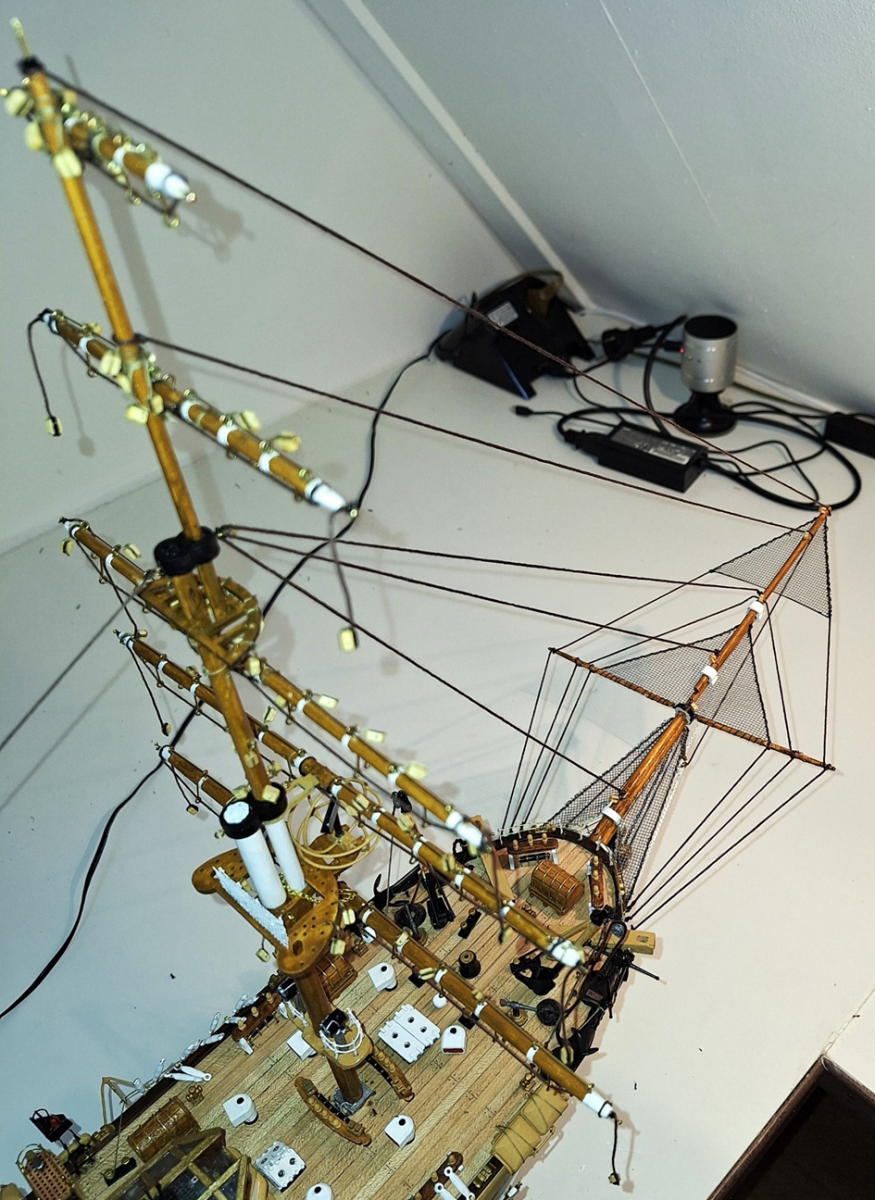

Een tweetal overzicht foto’s van de geplaatste vangnetten onder de boegspriet.




De volgende klus is het aanbrengen van het staande want aan de fokkemast en het maken van de hoofdmast, inclusief Ra’s, die op dezelfde wijze als de fokkemast worden gemaakt. Wordt vervolgd.



Mooi gemaakt



Erg knap na geduldig werk en nuttige hints !!!

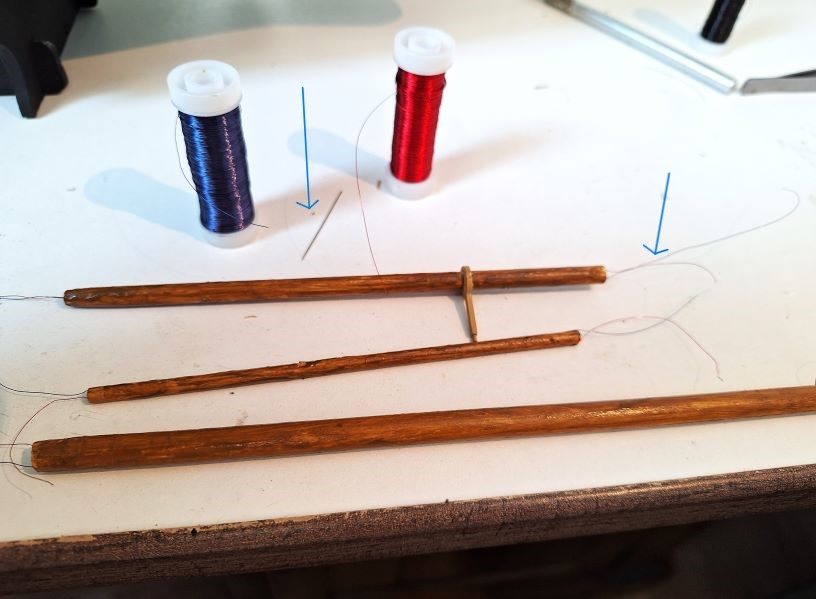

Dank voor jullie reacties. De eerste vervolgstap is de Ra's op de juiste dikte brengen.



Ik zag dat ik per ongeluk 2 kopieën heb gemaakt en blijkbaar toegevoegd van een foto van een vangnet. Weet iemand hoe ik die weer kan verwijderen uit het verslag?



Klik op bewerk en dan op meer opties



mooi gedaan Ruud



Dank Stephan. Gelukt.



Dank je.

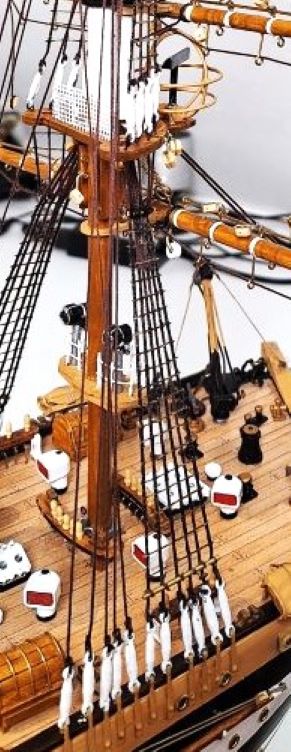

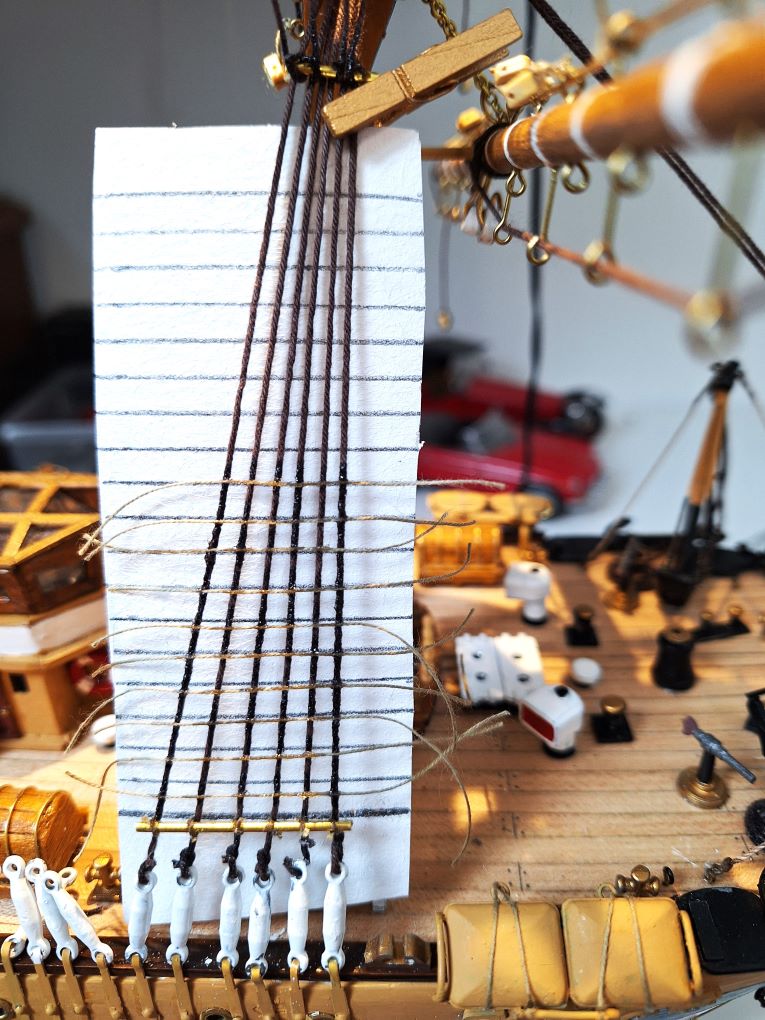

Het staand want aan de fokkemast bevestigd. Eerst de weeflijnen aan de stagen vastgemaakt. Met behulp van een sjabloon voor de juiste afstanden en je kan het beter zien. Ik heb ze gelijmd met secondelijm en niet geknoopt, anders worden de knopen te dik gezien de schaal. De bevestiging van een stag aan de putting (2e van rechts) zit niet helemaal goed, wordt nog gecorrigeerd.

Ook de verstaging aan de achterkant aangebracht, waarmee de mast aan alle kanten geborgd is.

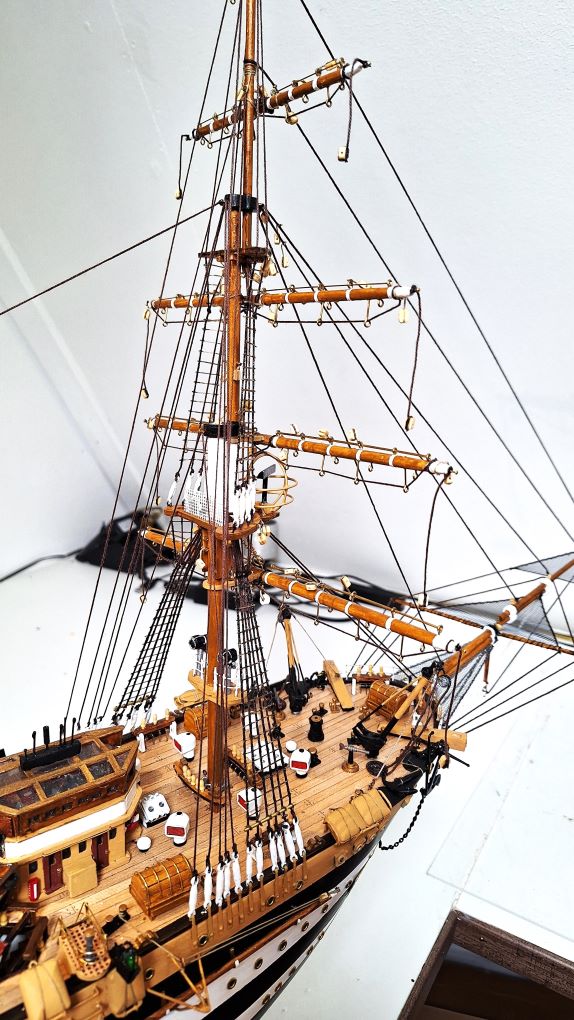

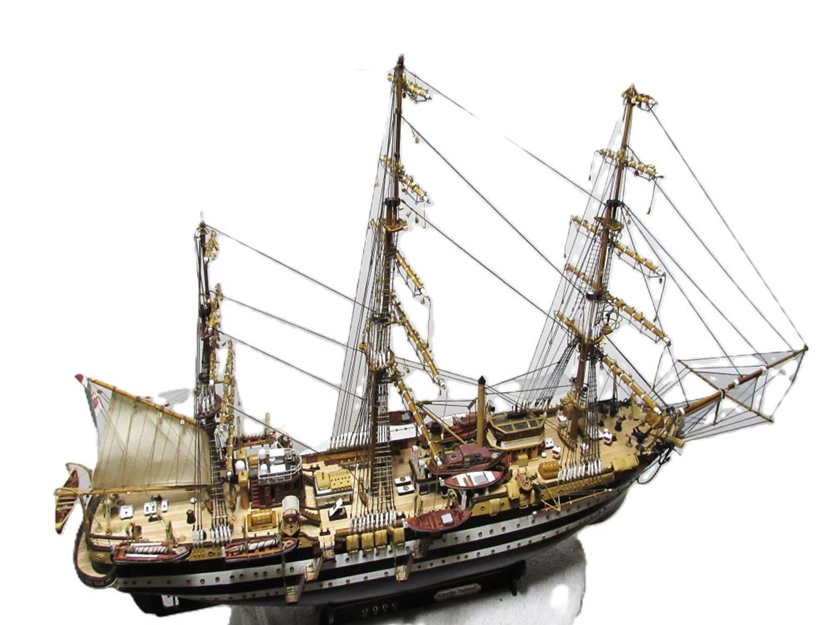

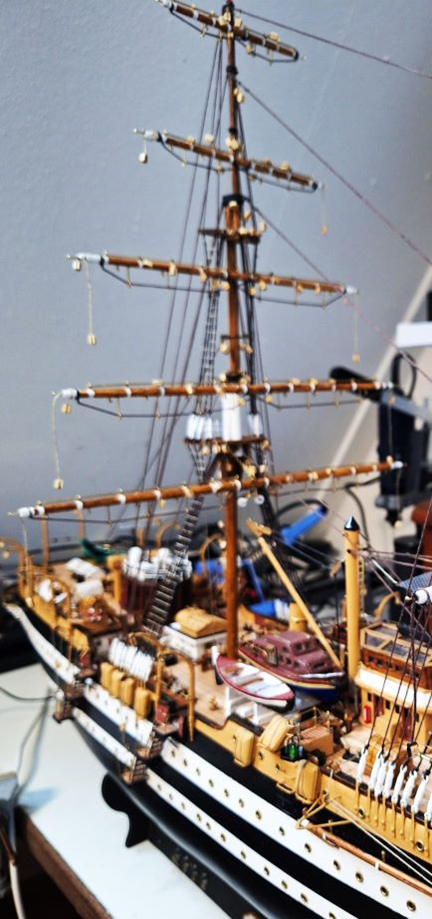

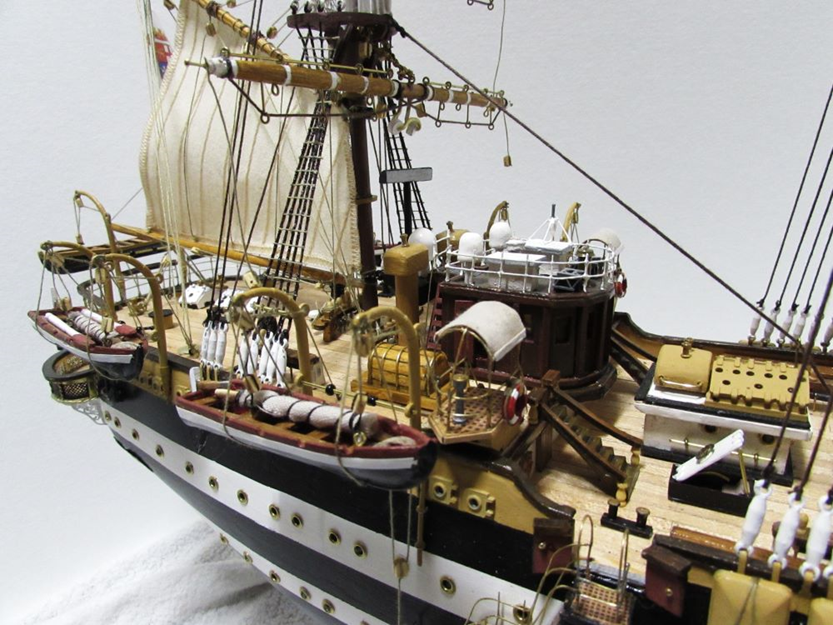

Het totaal resultaat ziet er als volgt uit:

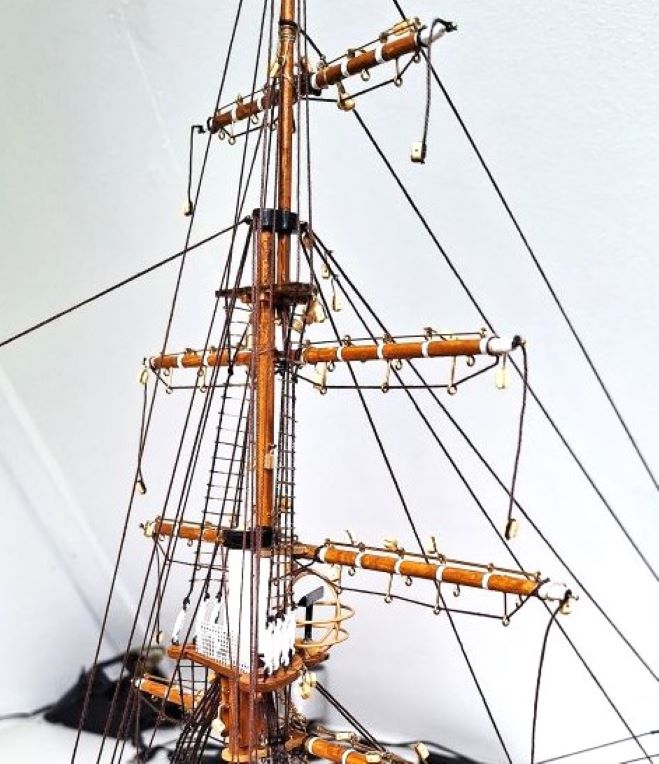

Meer in detail:


De volgende fase is het maken van de grote mast en bijbehorende Ra's.



Mooi werk ! En schiet goed op !!!
