Bouw Cat CT660 truck met Nooteboom euro pendel-x interdolly 3-smalbed-6 dieplader

Discussie in 'Bouwverslagen Trucks en Bouwmachines' gestart door Catwoman, 13 okt 2015.

Pagina 32 van 35
  1. Herman Herrebout

    Herman Herrebout

    Lid geworden:
    20 jan 2019
    Berichten:
    358
    Locatie:
    Terneuzen
    Ziet er heel netjes uit Charlotte.
    Mag ik vragen waar jij de boutjes met bolle kop vandaan heb?

    groetjes Herman

    Herman Herrebout, 12 jul 2023
    #621
  2. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.511
    Locatie:
    Nijmegen
    Catwoman, 14 jul 2023
    #622
  3. graafie68

    graafie68

    Lid geworden:
    5 dec 2011
    Berichten:
    159
    Locatie:
    vlaardingen
    je zal ze straks allemaal na moeten trekken na een uurtje rijden. Fijne dag verder :weetnie::weetnie::weetnie:

    graafie68, 19 jul 2023
    #623
    Leo Broers vindt dit leuk.
  4. bvdh

    bvdh

    Lid geworden:
    17 jan 2009
    Berichten:
    894
    Locatie:
    montfoort
    Mooi charlotte, boutjes en moertjes tot in detail. Je draai asstel ziet er ook doordacht uit.

    Gr bertus

    bvdh, 20 jul 2023
    #624
  5. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.511
    Locatie:
    Nijmegen
    Hallo Luitjes,
    Dankjewel graafie68 ,ach ja , houd je bezig hé ;)
    Dankjewel Bertus,:thumbsup:

    ...weer wat verder...
    ...na de centrale pins verder met de bodemplaten...

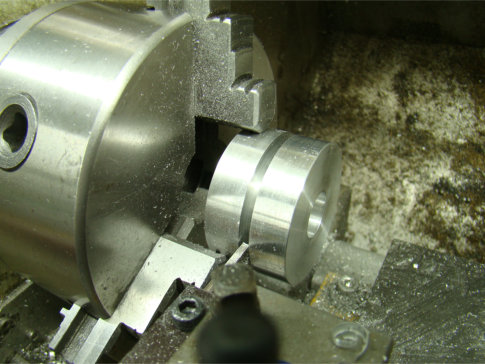

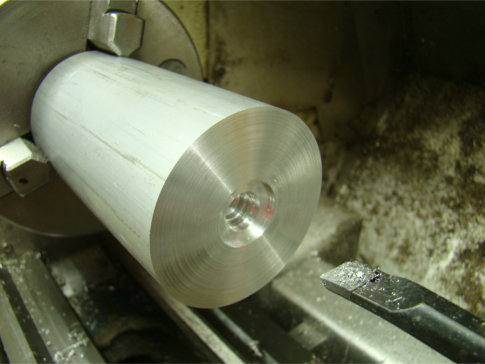

    ...het aluminium uitgangs materiaal wordt vlak gedraaid,en de uitsparing voor de centrale pin gedraaid....

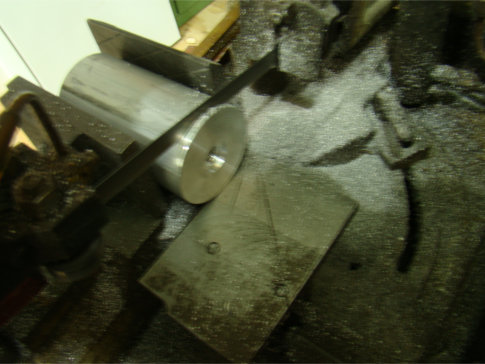

    ...daarna op de afkortzaag afgezaagd ...

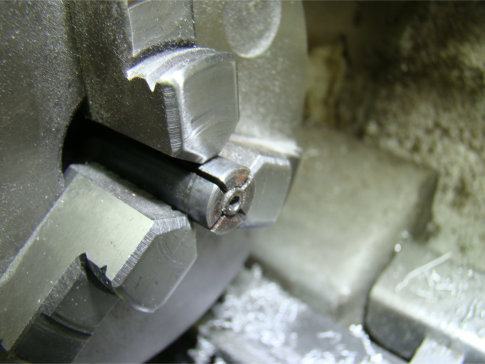

    ...om de onderdelen na te kunnen draaien span ik ze op op een spandoorn die weer in de drie klauw vast gezet is...
    ...onderdeel opgespannen....

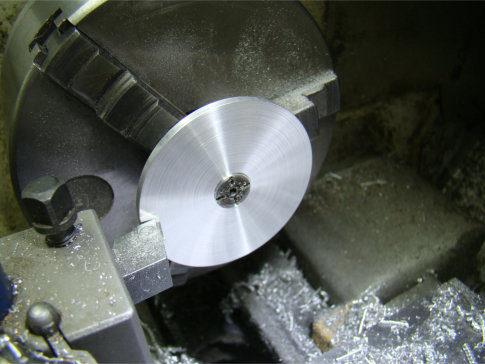

    ...en na het op maat draaien...

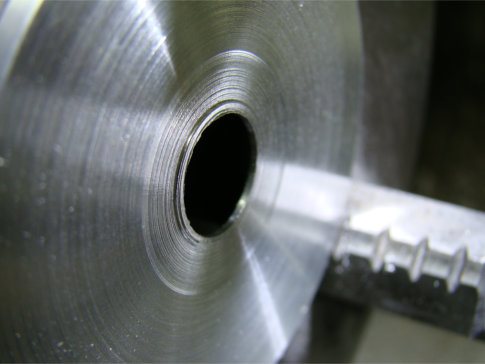

    ...door de opspandoorn is niet helemaal tot aan het gat vlak te draaien,dus dit nog een keer nabewerken met de drie klauw...

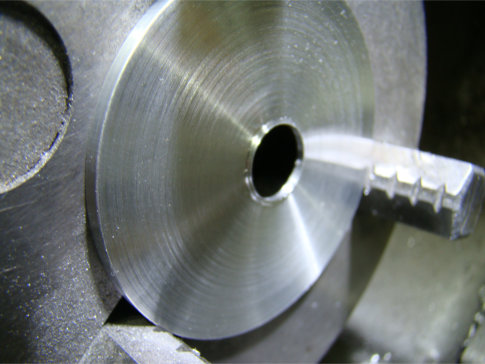

    ...ook wordt er dan gelijk een uitsparing in gedraaid van 0,1 mm op de plaats waar de kogellager komt, zodat deze vrij loopt...

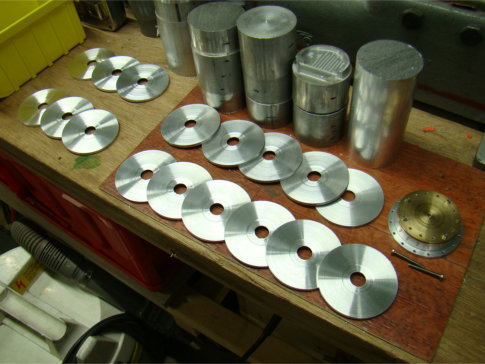

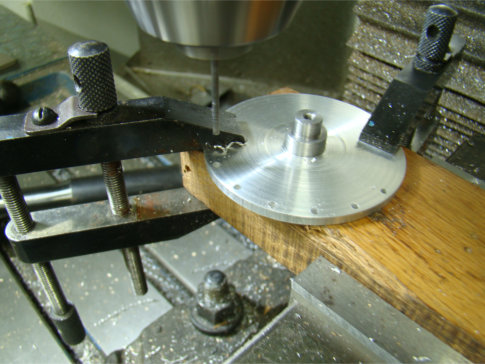

    ...en na al dat werk zijn de bodemplaten zover gereed,volgende stap wordt de gaten boren in de bodemplaten....

    Groetjes, Charlotte.:bye:

    Catwoman, 21 jul 2023
    #625
    gerard v Beuningen, bvdh, ozy en 7 anderen vinden dit leuk.
  6. Leo Broers

    Leo Broers Vriend van modelbouwforum.nl

    Lid geworden:
    17 dec 2017
    Berichten:
    409
    Locatie:
    Westwoud
    Mooi opgelost Charlotte, met het inspannen van de dunne schijfjes met een opnamedoorn. Het is altijd wel weer een uitdaging van hoe krijg je alle kanten bewerkt van je werkstuk.
    Groet Leo

    Leo Broers, 21 jul 2023
    #626
  7. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.511
    Locatie:
    Nijmegen
    Dankjewel Leo,:thumbsup:
    Dank Allen voor de "leukjes " ,:thumbsup:

    groetjes, Charlotte.:bye:

    Catwoman, 24 jul 2023
    #627
    bvdh vindt dit leuk.
  8. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.511
    Locatie:
    Nijmegen
    Catwoman, 15 aug 2023
    #628
    gerard v Beuningen, Ro-tje, Herman Herrebout en 11 anderen vinden dit leuk.
  9. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.511
    Locatie:
    Nijmegen
    Dank Allemaal voor de "leukjes ".:thumbsup:

    Groetjes, Charlotte.:bye:

    Catwoman, 18 aug 2023
    #629
  10. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.511
    Locatie:
    Nijmegen
    Catwoman, 8 okt 2023
    #630
    clipper, sandertrucker, gerard v Beuningen en 10 anderen vinden dit leuk.
  11. Leon1965

    Leon1965

    Lid geworden:
    21 jul 2019
    Berichten:
    1.917
    Locatie:
    Utrecht
    indrukwekkend !!:kwijl:

    Leon1965, 8 okt 2023
    #631
  12. Marc w

    Marc w

    Lid geworden:
    10 feb 2013
    Berichten:
    3.603
    Locatie:
    Turnhout belgie
    Dat is nog eens serie werk, voordeel is natuurlijk wel dat het meestal steeds een beetje vlotter gaat dan het vorige stuk.
    Maar toch een hoop werk vrees ik voor ze alle maal klaar zijn.

    Marc w, 9 okt 2023
    #632
  13. John Vogelaar

    John Vogelaar Vriend van modelbouwforum.nl

    Lid geworden:
    11 jan 2020
    Berichten:
    86
    Locatie:
    Rijssen
    Vakwerk, geweldig

    John Vogelaar, 10 okt 2023
    #633
  14. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.511
    Locatie:
    Nijmegen
    Dank Allemaal voor de reacties ! :thumbsup:
    @Marc w: ja het is een hoop werk, daarom doe ik er 2 of 3 per keer....:rolleyes:

    Groetjes, Charlotte.:bye:

    Catwoman, 11 okt 2023
    #634
    Marc w vindt dit leuk.
  15. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.511
    Locatie:
    Nijmegen
    Hallo Luitjes,
    ...hier gaat het weer iets verder...

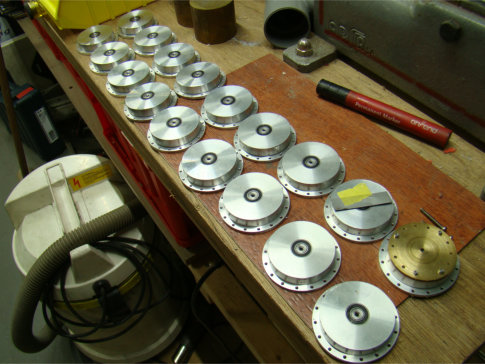

    ...inmiddels zijn alle aluminium delen voor de draaischijven gereed...
    ...dus verder met de messing schijven...
    ...eerst wordt bij stafmateriaal rond 50 mm een gaatje geboord in het midden...

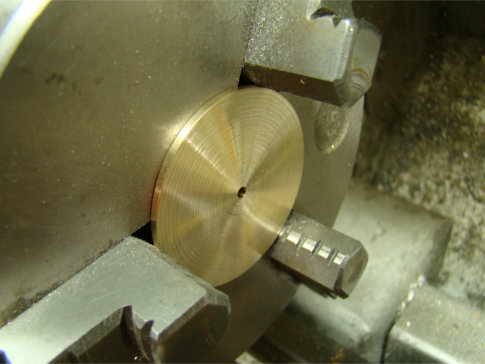

    ...en daarna wordt het oppervlak vlak gedraaid...

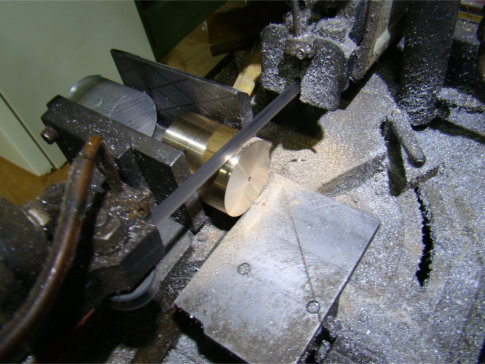

    ...dan wordt met de metaal zaag het schijfje afgezaagd van het staf materiaal...

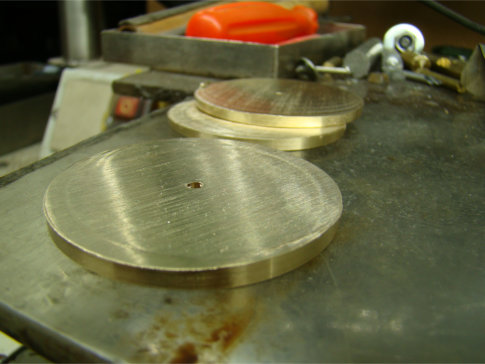

    ...deze serie vier stuks zo gemaakt...

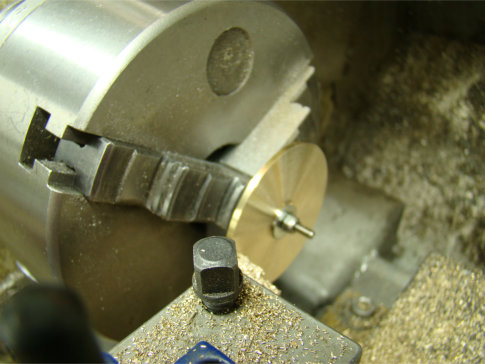

    ...dan worden de schijfjes opgespannen middels een doorn, en wordt het zaagvlak vlak gedraaid...
    ...in het midden blijft dan nog een stukje materiaal over...
    ...en dat wordt daarna dan met een binnen draai beitel verder vlak gedraaid...

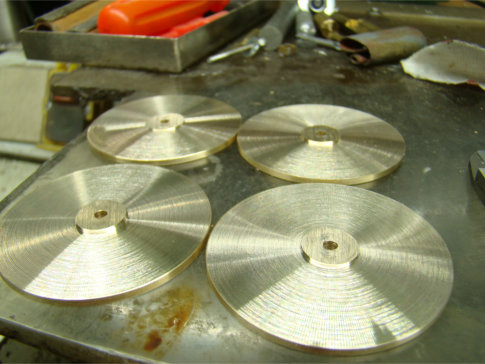

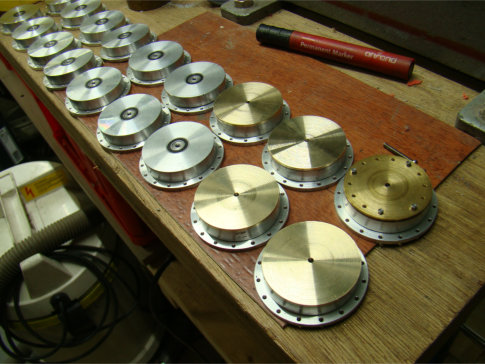

    ...en nog een blik op de draaischijven...

    Groetjes, Charlotte.:bye:

    Catwoman, 25 nov 2023
    #635
    clipper, ozy, Alex Kooijman en 7 anderen vinden dit leuk.
  16. Leon1965

    Leon1965

    Lid geworden:
    21 jul 2019
    Berichten:
    1.917
    Locatie:
    Utrecht
    Serie modelbouwKunst...een genot om te zien en te volgen

    Leon1965, 25 nov 2023
    #636
  17. Marc w

    Marc w

    Lid geworden:
    10 feb 2013
    Berichten:
    3.603
    Locatie:
    Turnhout belgie
    bandwerk in miniatuur maar wel van hoge kwaliteit, dat zie je zelfs op zicht.

    Marc w, 25 nov 2023
    #637
  18. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.511
    Locatie:
    Nijmegen
    Dank Allemaal voor de reacties ! :thumbsup:

    Groetjes, Charlotte.:bye:

    Catwoman, 28 nov 2023
    #638
    graafie68 vindt dit leuk.
  19. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.511
    Locatie:
    Nijmegen
    Catwoman, 14 dec 2023
    #639
    ozy, trialrolf, douPel en 8 anderen vinden dit leuk.
  20. Fixit

    Fixit

    Lid geworden:
    9 nov 2014
    Berichten:
    226
    Locatie:
    Badhoevedorp
    wat een monniken werk ze en dat terwijl je ook met het andere project nog bezig bent hoe hou je het uit elkaar :):)

    Fixit, 14 dec 2023
    #640
