Bouw Liebherr telescoopkraan LTM 11200-9.1 schaal 1:16

Bizar mooi, wat een monster is het al



Goedeavond Leo,
Als ik het goed zie dan zitten de lift kabels op de originele kraan over de lengte maar op jouw kraan over de breedte.
Heb je dit expres gedaan?
En zo ja waarom

Mvg
Roald



Swen, jan, Charlotte Marceline, VanDrees, en Sander, allen bedankt voor de complimenten.
Alle leuk aanklikkers ook weer bedankt voor de belangstelling.

Beste Roald, ik heb de kabels voor de ballastlift, op dezelfde manier gemaakt als de 1:1 kraan, alleen gebruik ik schroefspindels waar anders hydraulische cilinders zitten.
Ik begrijp ook niet helemaal wat je bedoelt met "over de breedte", het enige wat ik denk wat jij bedoelt is, dat ik over de zijkant van de onderwagen de ballastplaat omhoog til, maar dat kan ook over de achterkant gedaan worden, net hoeveel ruimte je hebt rond de kraan.

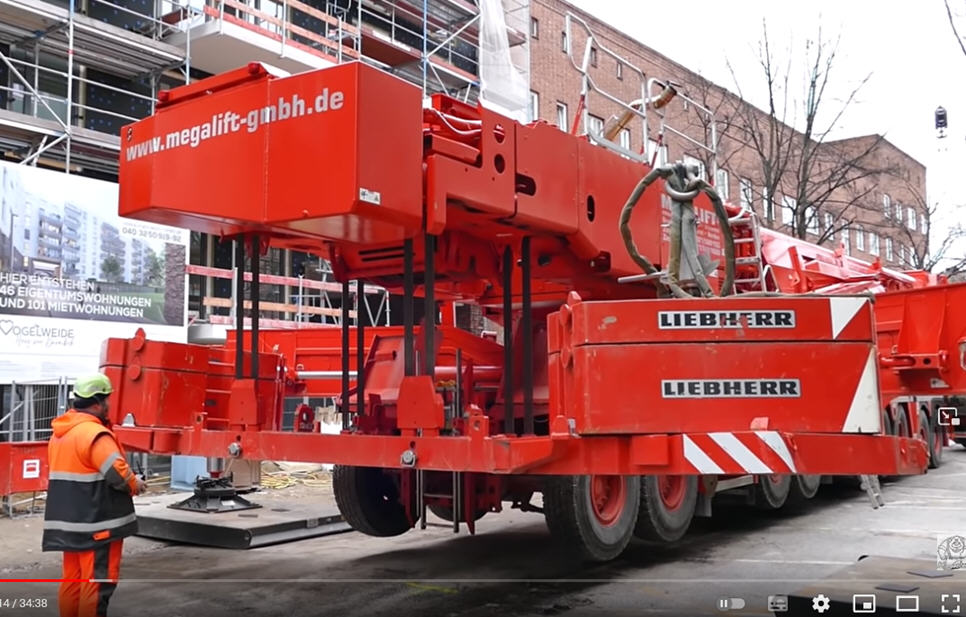

Hier zie je met een klus van Megalift, dat ze de ballast over de achterkant liften, en dat doen ze omdat ze in een smalle straat staan.
De vier kabel trossen hebben ieder en eigen gewicht om de kabels strak te houden en om met pennen aan de ballastplaat te koppelen. Ik heb daar een centrale plaat voor gebruikt, omdat vier losse kabeltjes en losse pennen met het model niet gaat werken.


Groet Leo



Wauw, Leo, wat een prachtig filmpje is het geworden!
Ik houd enorm van de details, dus vind het fantastisch om te zien hoe alle (grote, kleine en mini-) onderdelen uit de vorige posts nu op hun plek zitten en tot leven komen in de kraan. Daar kun je uren naar kijken



Je staat er gekleurd op Leo!
Mooi om met je hobby in de krant te staan.

( min puntje dat het artikel alleen voor abonnee te lezen is)



En nog beroerder is dat die journalist geen idee heeft wat een hoogwerker is, laat staat een mobiele (hijs)kraan;
Cor



JolieFvL bedankt voor het compliment.
Ja Jan, het is een uitgebreid stukje geworden een volledige pagina, wie heeft het . De journalist werd steeds enthousiaster tijdens het interview en heeft het project op een goed leesbare manier beschreven. Veel leuke reacties op het artikel gehad.
Cor de titel hoogwerker is voor veel mensen hetzelfde als een kraan, al zouden wij een stukje voor de krant moeten schrijven dan zullen veel mensen afhaken omdat ze de technische termen niet begrijpen.

Zoals je kan zien op de foto heb ik inmiddels een paar ballastblokken gefreesd.

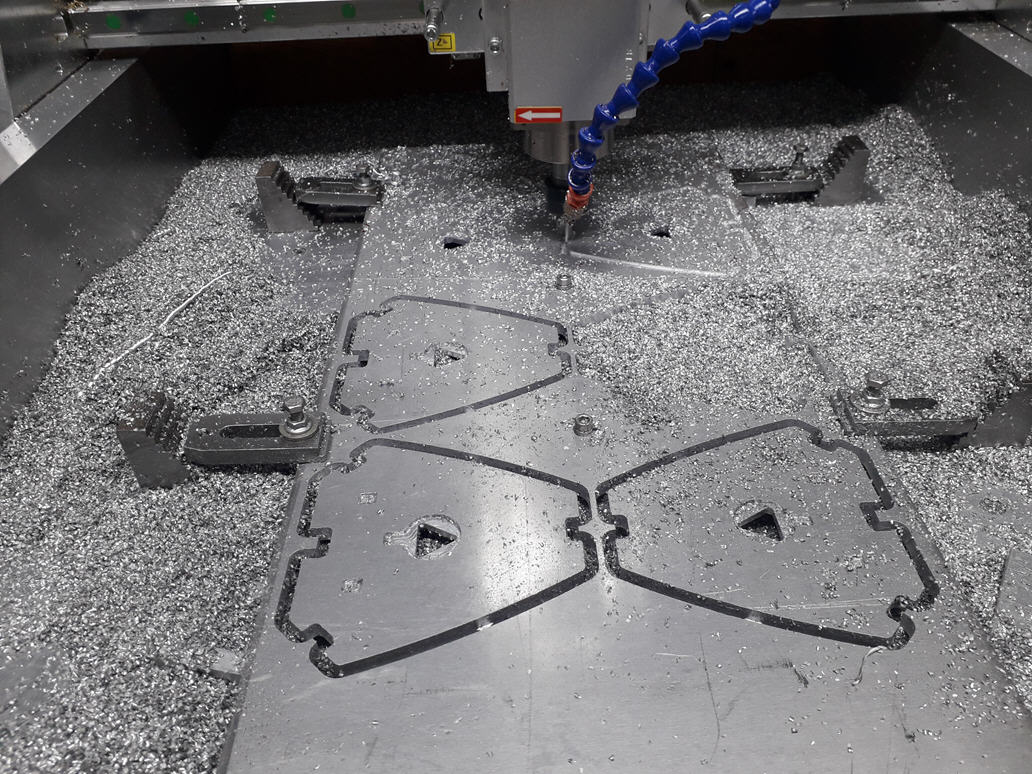

Uit een plaat aluminium van 9mm de ballastblokken gefreesd



Om aan de maten te voldoen van een ballastblok van 5 ton zijn de twee platen op elkaar gelijmd.



De ballastblokken moeten nog verder worden afgewerkt, er moeten nog centrering platen opkomen en hijsnokken.



Het vraagt steeds meer ruimte om een rondje met de kraan te kunnen draaien.



Hierbij nog een detail zoals bij de 1:1 kraan, daar kan je aan het hangslotje zien of de vergrendeling van de ballastplaat gekoppeld of ontkoppeld is.

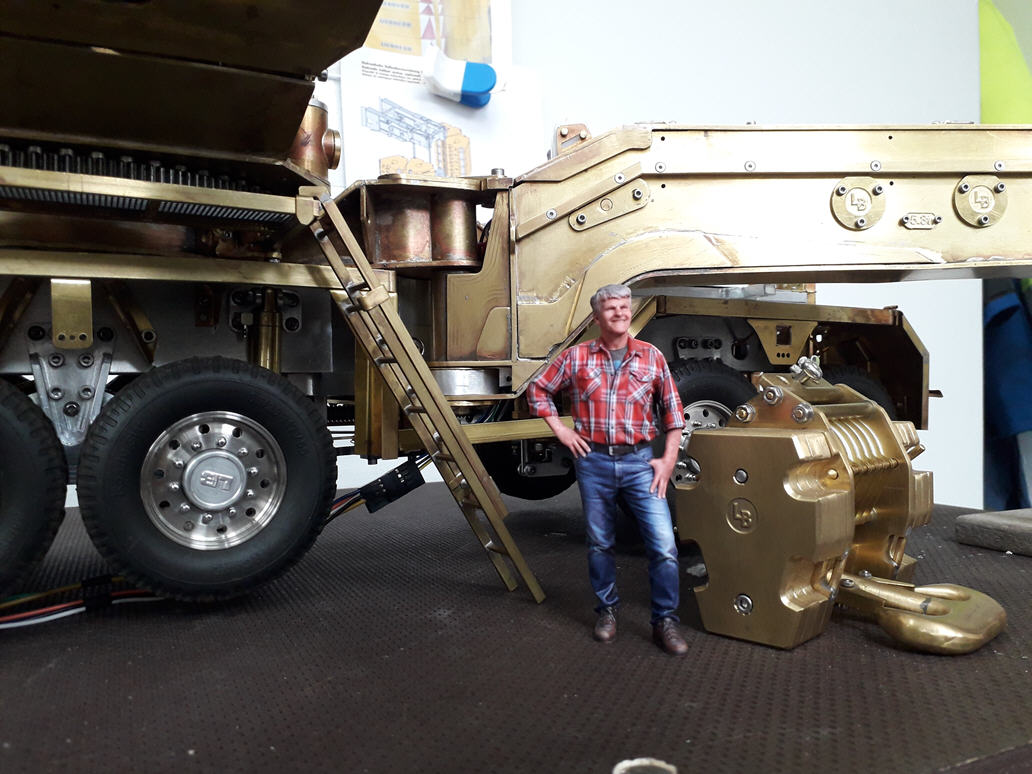

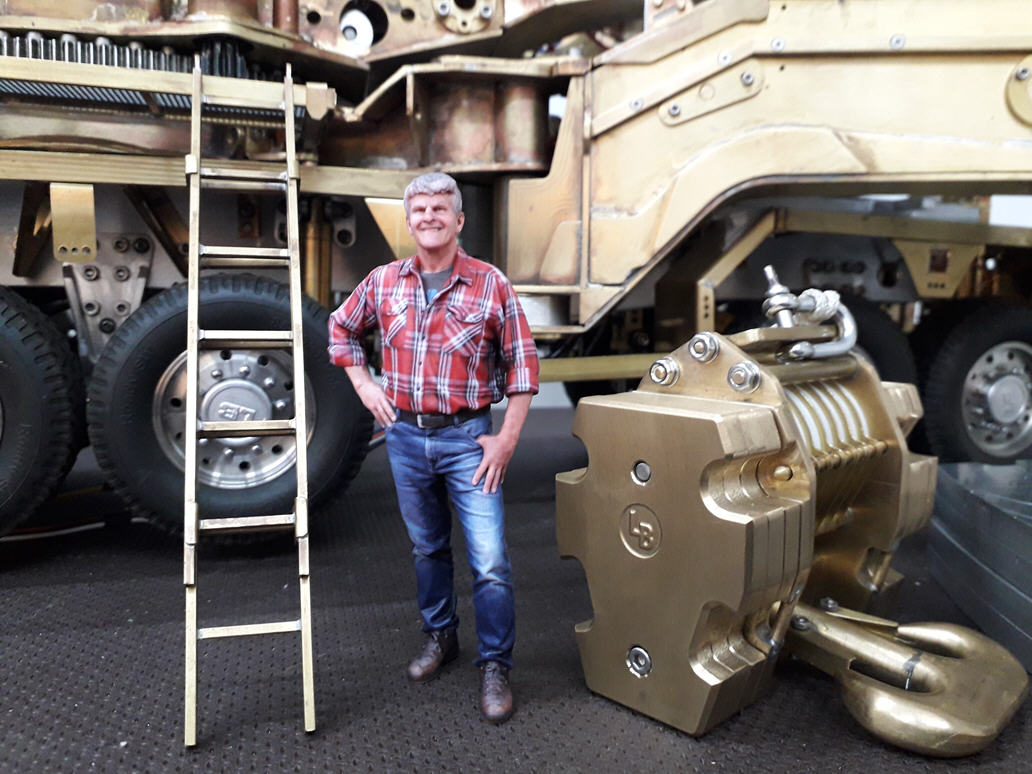

Dit is mijn nieuwe medewerker die ik van de week aangenomen heb, om toezicht op het project te houden, en hij moet laten zien hoe groot de kraan in het echt is. Hij heeft dezelfde verhouding als de kraan, 1:16.


De nieuwe collega is gepensioneerd, en lijkt wel aardig technisch inzicht te hebben.

Wordt vervolgd

Groet Leo.



Toch zou ik denken dat het een 3D scan is van "iemand"....
Cor



Goedemorgen Leo, wat een nieuws weer

Gelukkig heb je nog voldoende ruimte in je werkplaats om het rondje te kunnen draaien.

Je nieuwe medewerker lijkt behoorlijk content met zijn nieuwe baan; hij straalt erover! Waarschijnlijk is hij, net als de journalist, ook al door jouw enthousiasme aangestoken

Groet van Jolie



Wederom prachtig!!



Als botenbouwer volg ik dit draadje al van in het begin . Ok , het is geen boot , maar hoe hier gebouwd word , dat kan geen enkele modelbouwer negeren , dit gaat eigenlijk voorbij modelbouwen .
Hoe hier de materialen bewerkt worden , de prachtige oplossingen die verzonnen worden , het fantastische mooie resultaat , het ......
Ik kan je alleen maar feliciteren Leo hoe jij bouwt en velen laat watertanden , echt prachtig
Groetjes
Ronny
www.mothvzw.be



en nu dan ook echt in de krant. Mooi artikel van een mooi project.



Ik begrijp ook niet helemaal wat je bedoelt met "over de breedte

Goedemorgen Leo.
Te klein scherm op mijn gsm..
Het leek erop dat op jouw model het samenstel hijs kabels gedraaid zat tenopzichte van de originele kraan.
Na ingezoomd te hebben op beide foto's lijkt het toch goed te zitten.
Alleen heb jij er meer kabels op liggen dan bij het origineel



Cor, hij kwam mij ook al bekend voor.
Jolie, dank je voor je enthousiaste berichtje.
Johannes dank je voor het compliment.
Ronny dank je voor de mooie woorden.
Sander, ik zie dat het bij jullie ook in de krant heeft gestaan niet allen in onze regio.
Roald, ik neem het je niet kwalijk ,voor mij is het wel duidelijk maar dan hoeft het voor een ander nog niet duidelijk te zijn.

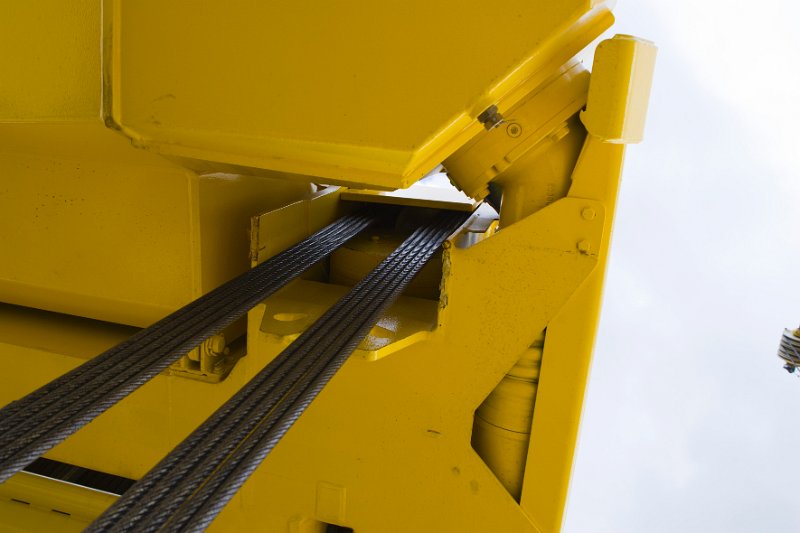

Voor wat het aantal kabels betreft dat is ook anders , vergelijk het plaatje van de 1:1 hieronder maar met een paar foto's terug. bedankt voor je reactie.


Bekijk bijlage 550973



Verder met de hydrauliek olietank

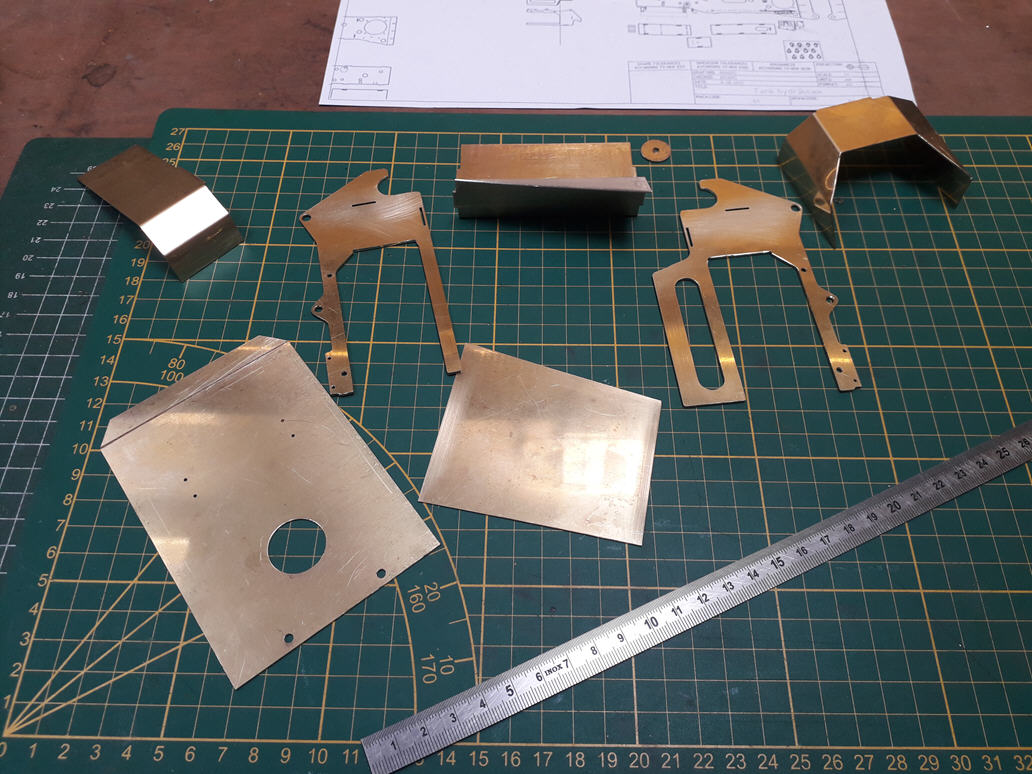

De onderdelen voor de Hydrauliek olietank

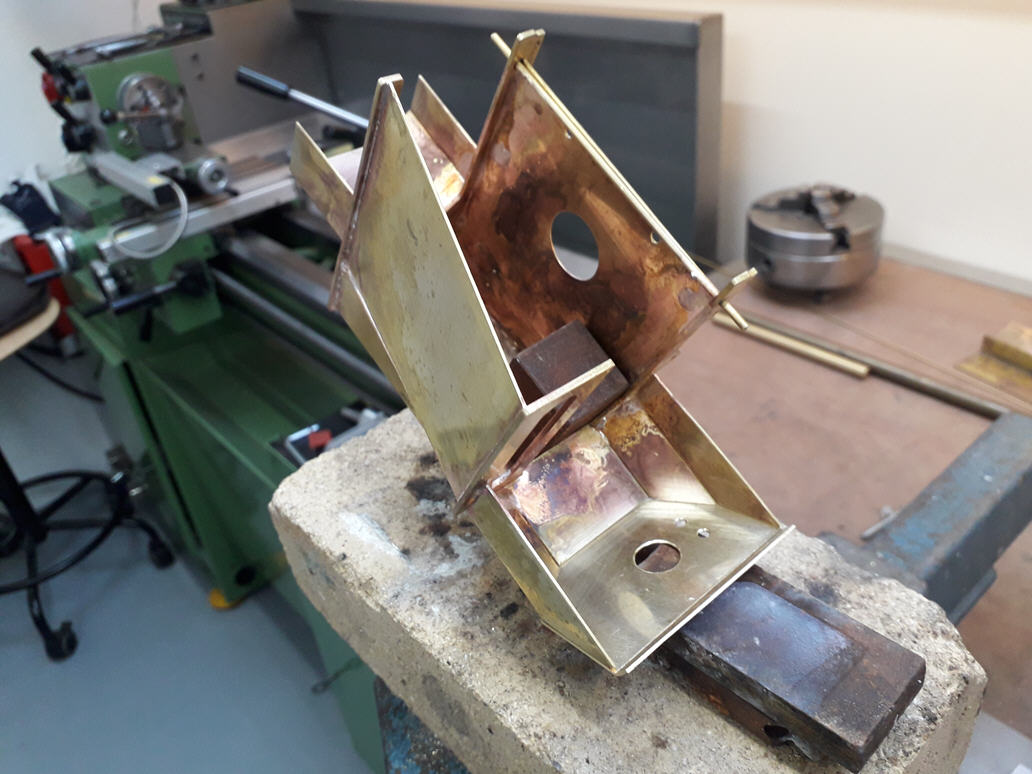

Een gedeelte al gesoldeerd en gezet .



De tank ga ik gebruiken om de accu in onder te brengen voor de voeding van de bovenwagen.


De achterzijde is afneembaar om bij de accu te komen. Bij de 1:1 versie, zit er 4m3 hydrauliek olie in de tank, dat is ook wel nodig met de grote hoofdmastcilinders.


De olievuldop met afsluitbaar dekseltje voor de sleutel voor het olievulpunt.

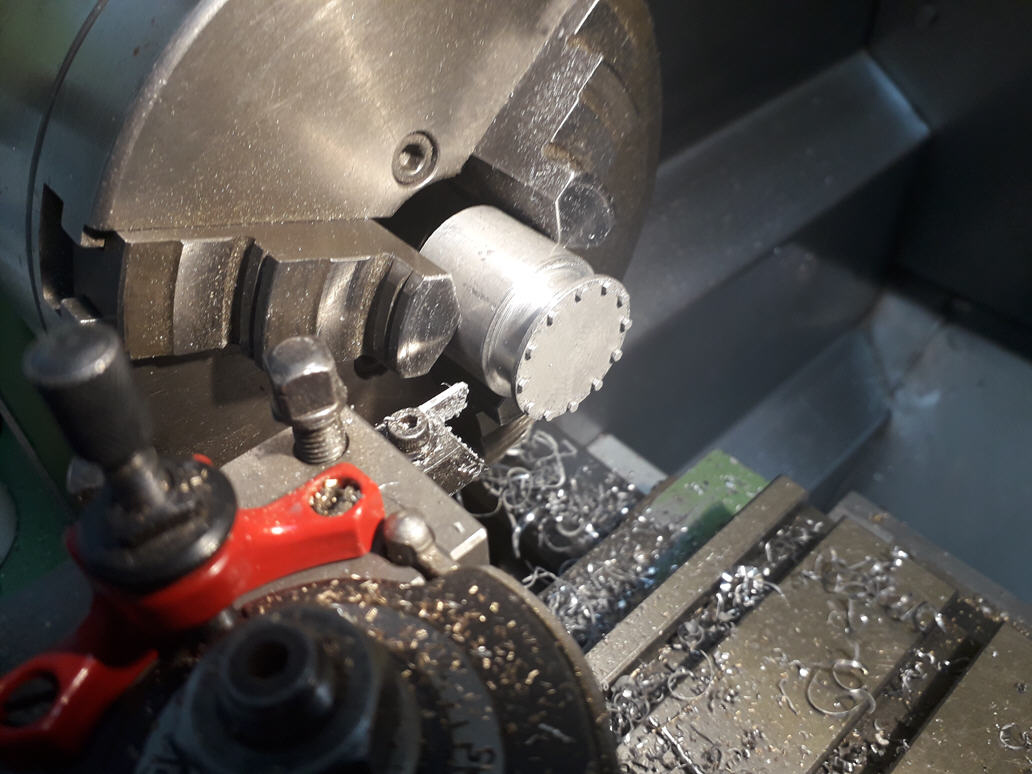

Het inspectieluik voor de olietank uit aluminium rond 30 mm

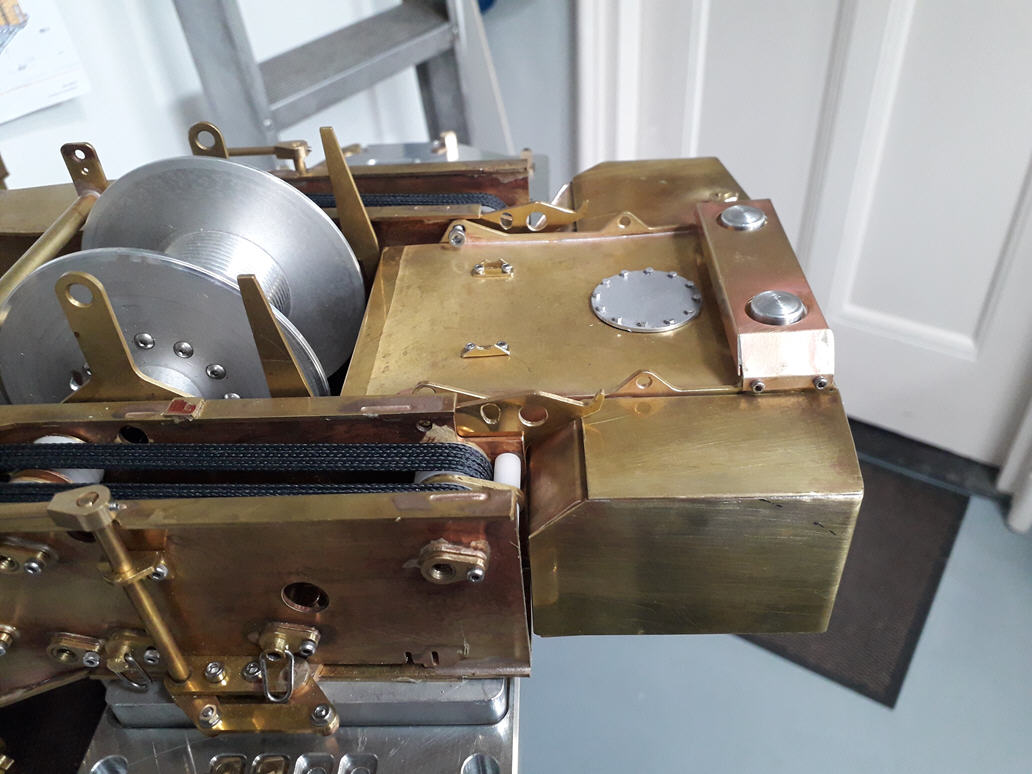

Hier het complete plaatje met de be- en ontluchting achterop de tank.



Vanaf de andere zijde gezien.

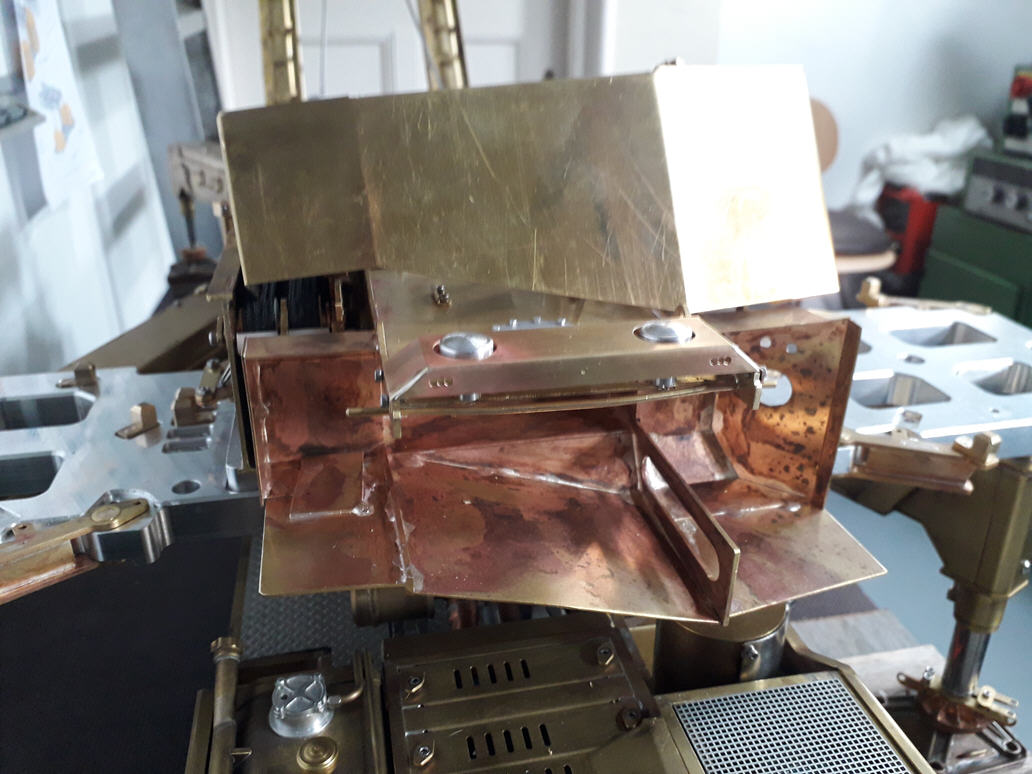

De ruimte voor de accu met verwijderde achterzijde.

Wordt vervolgd
Groet Leo.



Weer een investering in messing!



Dank voor je reply Leo,
Waarom heb je de ballast gewichten uit alu gefreesd en niet uit een zwaarder materiaal (staal/tungsten) of word het dan te zwaar?



Diepe respect Leo, wat een werk man , zou je ze ook in opdracht willen maken.? en of / misschien een ander type Liebherr .



Prachtig weer Leo !

Groetjes, Charlotte.



Ik denk dat enkel qua werkuren alleen al, niet te betalen is.
Ik vraag mij ook af of het niet verstandig is om dit object apart te verzekeren ?

Wat een monster van schoonheid, Leo. Ongelofelijk.
