Bouw Nooteboom 4-as semi dieplader

Discussie in 'Bouwverslagen Trucks en Bouwmachines' gestart door Catwoman, 26 okt 2019.

  1. trialrolf

    trialrolf Vriend van modelbouwforum.nl

    Lid geworden:
    23 mrt 2015
    Berichten:
    3.416
    Locatie:
    Achterhoek
    Das weer mooi stukje huisvlijt....... Heb jij daar nu een eigen diorama thuis?

  2. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.514
    Locatie:
    Nijmegen
    Dank jullie wel allemaal ! :thumbsup::thumbsup::thumbsup:
    @ trialrolf :
    Dat klopt,

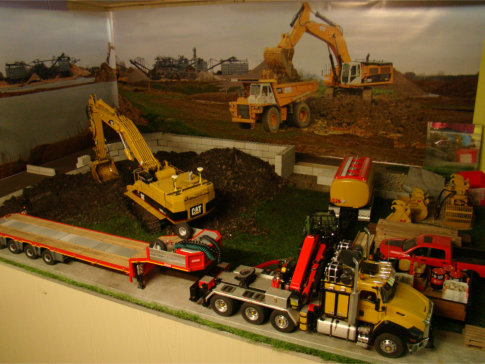

    Ik heb binnen een klein hoekje van +- 2 bij 3 meter op tafelhoogte, waar wat gegraven kan worden, ben tussendoor nog bezig om het verder op te leuken.;):rolleyes:

    groetjes, Charlotte.:bye:

    Rakthi, Rutger2012, VOLVO FH 16 750 en 6 anderen vinden dit leuk.
  3. trialrolf

    trialrolf Vriend van modelbouwforum.nl

    Lid geworden:
    23 mrt 2015
    Berichten:
    3.416
    Locatie:
    Achterhoek
    Leuk gedaan, als je de ruimte hebt zeker de moeite waard al is het alleen maar om je modellen te showen. Zijn te mooi om in de kisten te laten staan. Maar er is niet echt ruimte voor een heel groot project, vierkante metertje erbij trekken een optie?:thumbsup:

  4. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.514
    Locatie:
    Nijmegen
    Dankjewel Rolf,:thumbsup:
    Veel meer ruimte is er niet, gaat vooral om te kunnen graven met de Cat385 en in de toekomst nog een andere graafmachine.:rolleyes:
    Rijden met de truck kan verder in huis wel.;)

    Groetjes, Charlotte.:bye:

    trialrolf vindt dit leuk.
  5. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.514
    Locatie:
    Nijmegen
    Hallo Allemaal,
    ....weer wat verder...

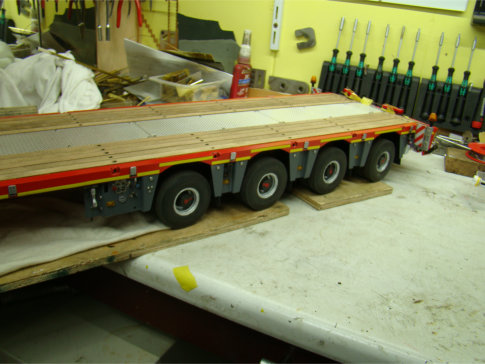

    ....zij-reflectie tape geplaatst ( van fechtner )....

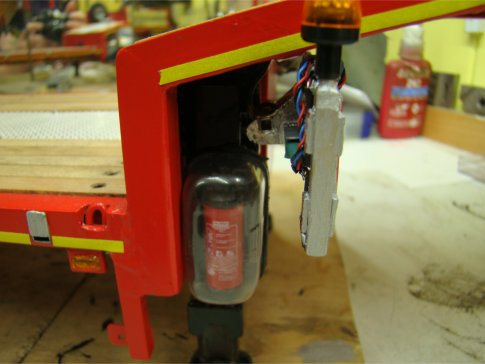

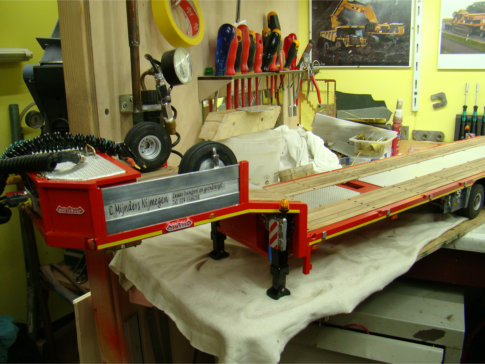

    ...brandblusser geplaatst...

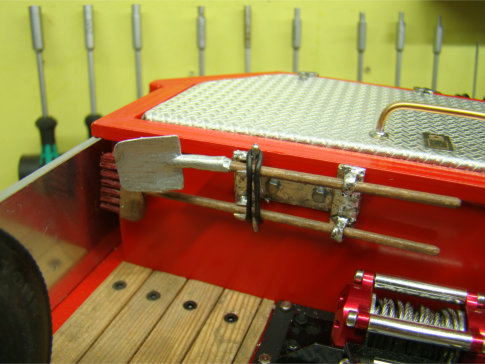

    ....en om de laadvloer schoon te houden,ook een schop en bezem met opbergrek gemaakt en gemonteerd....
    ....dan verder met nog een detail aan de voorzijde, de verschillende aansluit -contact dozen ....

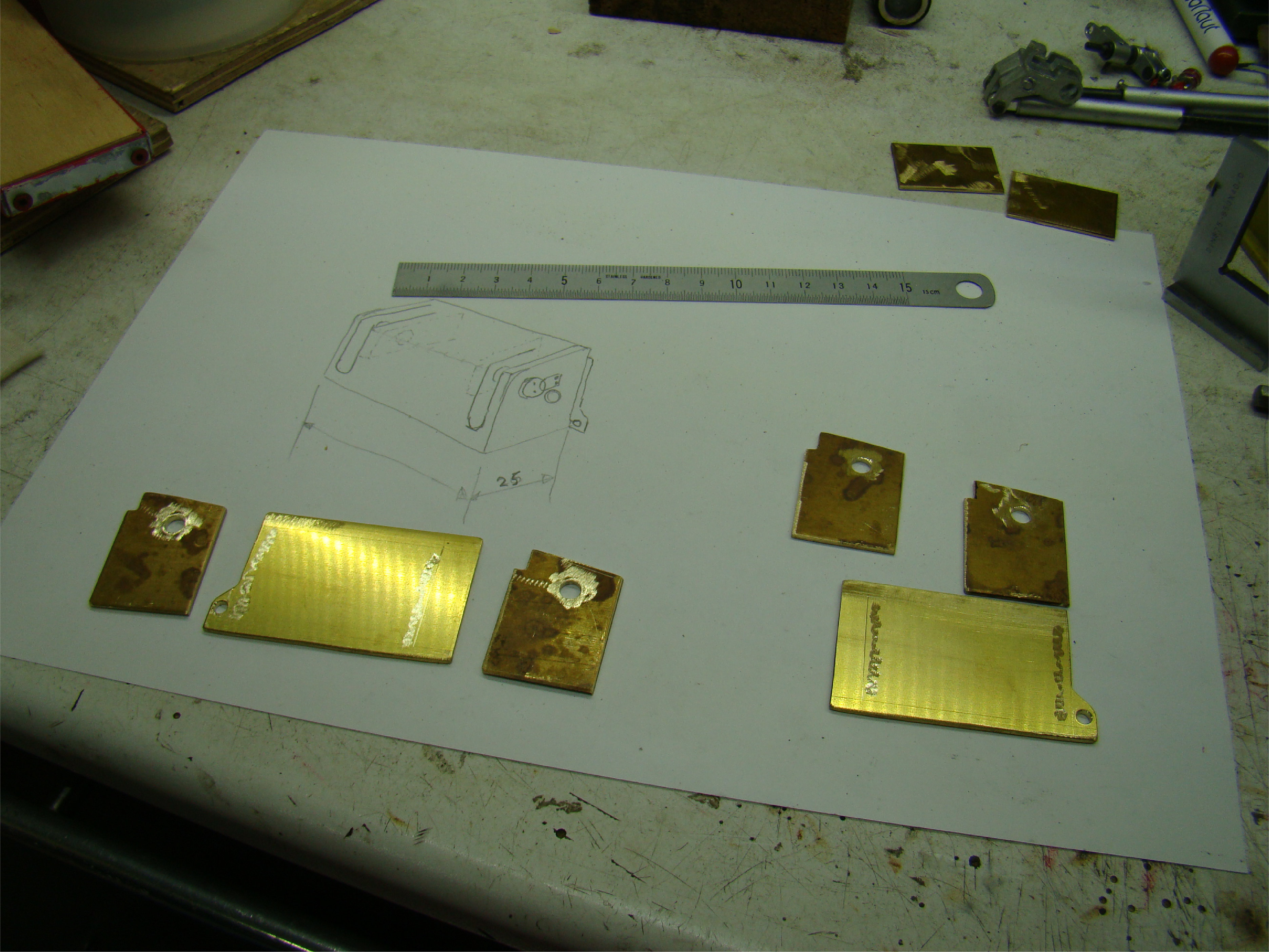

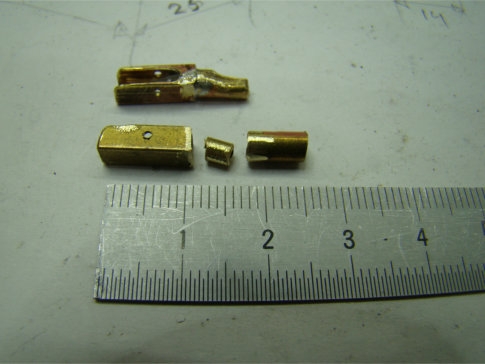

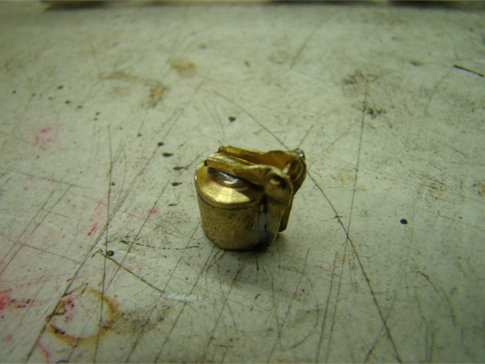

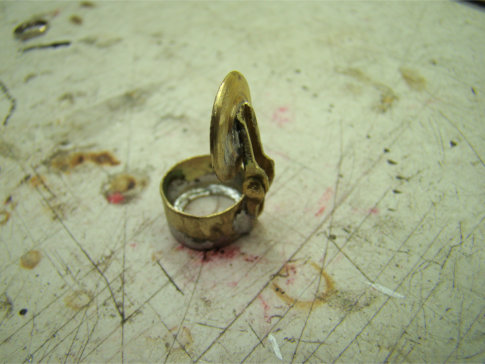

    ..basis en deksel gemaakt,scharnier in voorbereiding...

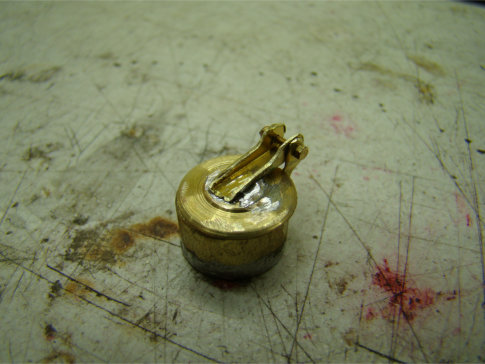

    ...en het geheel gesoldeerd en afgewerkt...

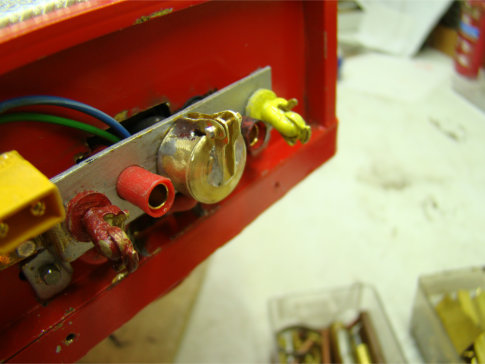

    ....en gemonteerd op het aansluit paneel....

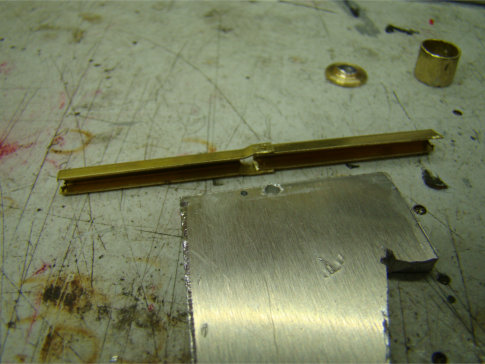

    ...hier kun je zien hoe je,door een vulplaat in het u-profiel te plaatsen, een gaatje kunt boren,zonder dat het profiel samengedrukt wordt....
    ...onderdelen weer klaar..
    ...gesoldeerd...
    ...en afgewerkt mbv een proxxon handboor/slijp machine....

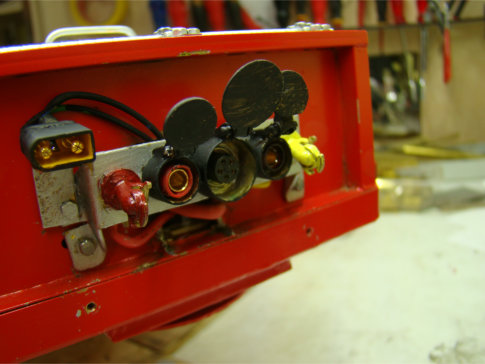

    ...alles gemonteerd op het paneel...
    ....in de kleur gezet...
    ...blik op de binnenkant...

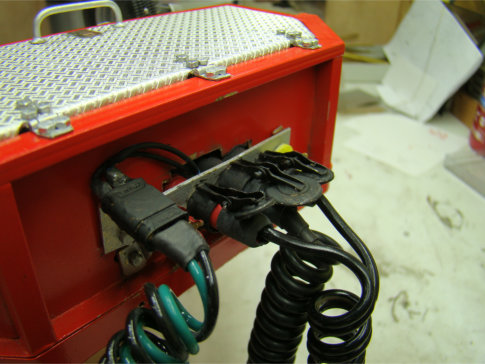

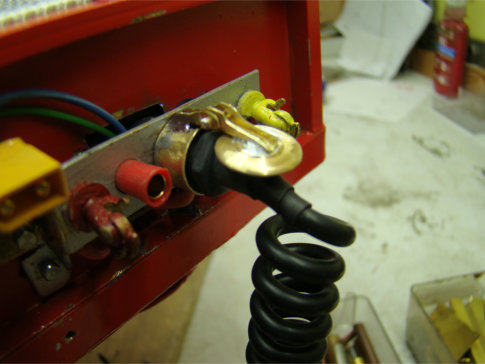

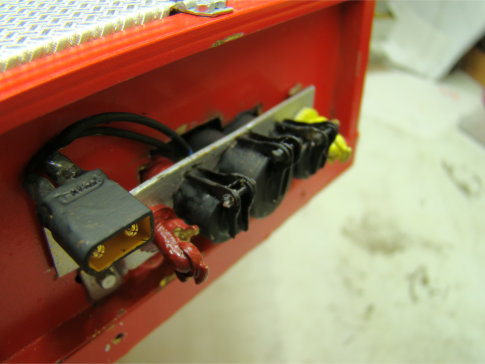

    ....en met de stekkers erin....

    Groetjes, Charlotte.:bye:

    vGenLheftruck_Maarten, Rakthi, ozy en 10 anderen vinden dit leuk.
  6. Leon1965

    Leon1965

    Lid geworden:
    21 jul 2019
    Berichten:
    1.918
    Locatie:
    Utrecht
    Hoogstandje modelbouwkunst tot in de kleinste details...prachtig:wave

  7. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.514
    Locatie:
    Nijmegen
    Dank jullie wel allemaal ! :thumbsup::thumbsup::thumbsup:

    Groetjes, Charlotte.:bye:

  8. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.514
    Locatie:
    Nijmegen
    Hallo Allemaal,
    ...weer een stapje verder gekomen.....
    ...gestart met de bouw van de opritten.....

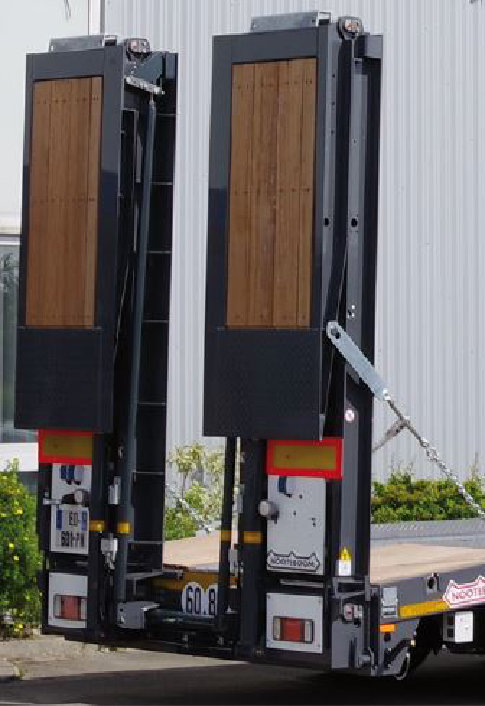

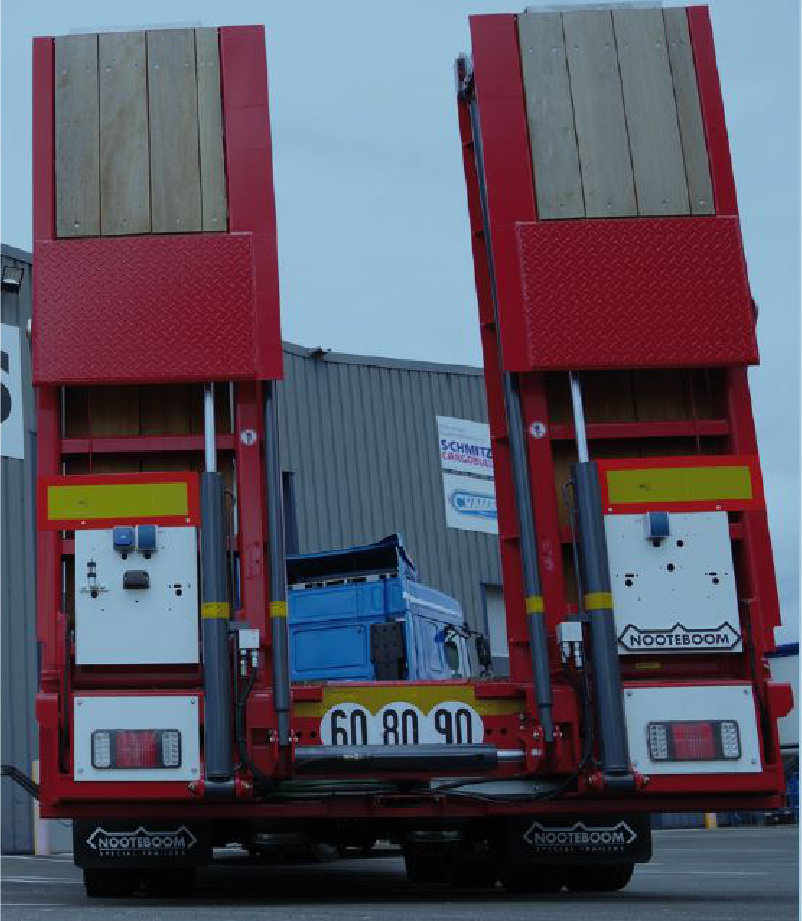

    ....hierboven 2 plaatjes van de opritten bij de 1:1 trailer.....

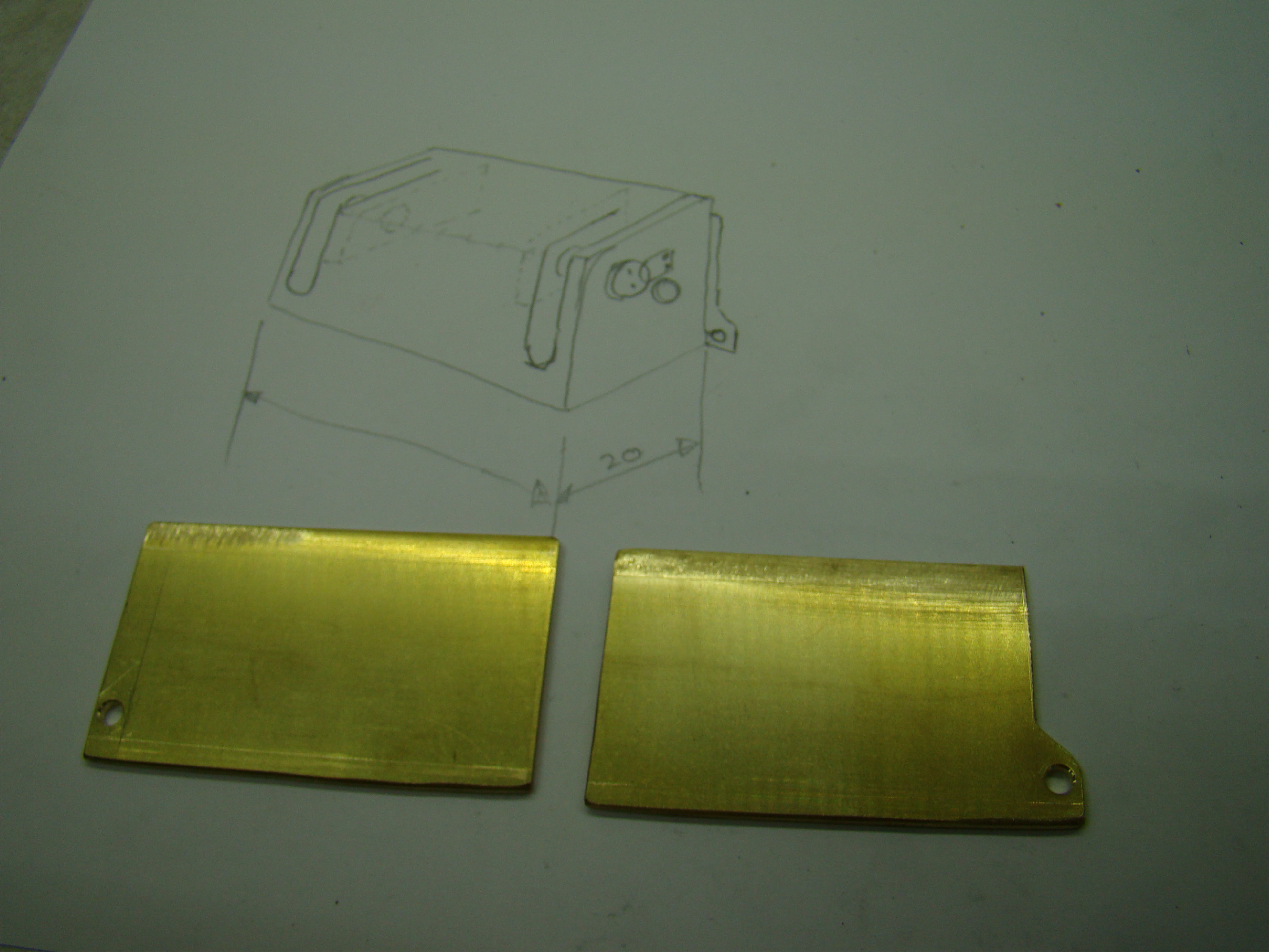

    .....als eerste gestart met de basis van de opritten,waar alles op gemonteerd wordt.Deze basis delen worden in de u-vormige rails geplaatst die eerder al op de achterkant van de trailer gemaakt is.....

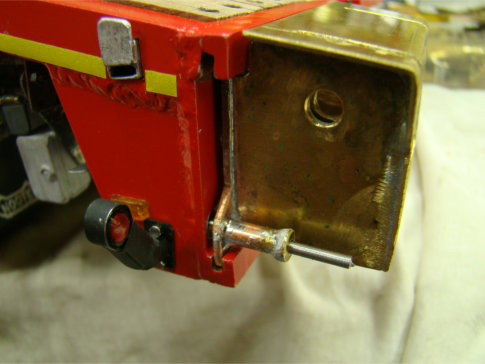

    ....de achterplaten die in de rails schuiven,in het kleine uitstulpje aan de zijkant komt een vergrendling,zodat bij het rijden de opritten geborgd zijn....
    ....zijplaten gemaakt...

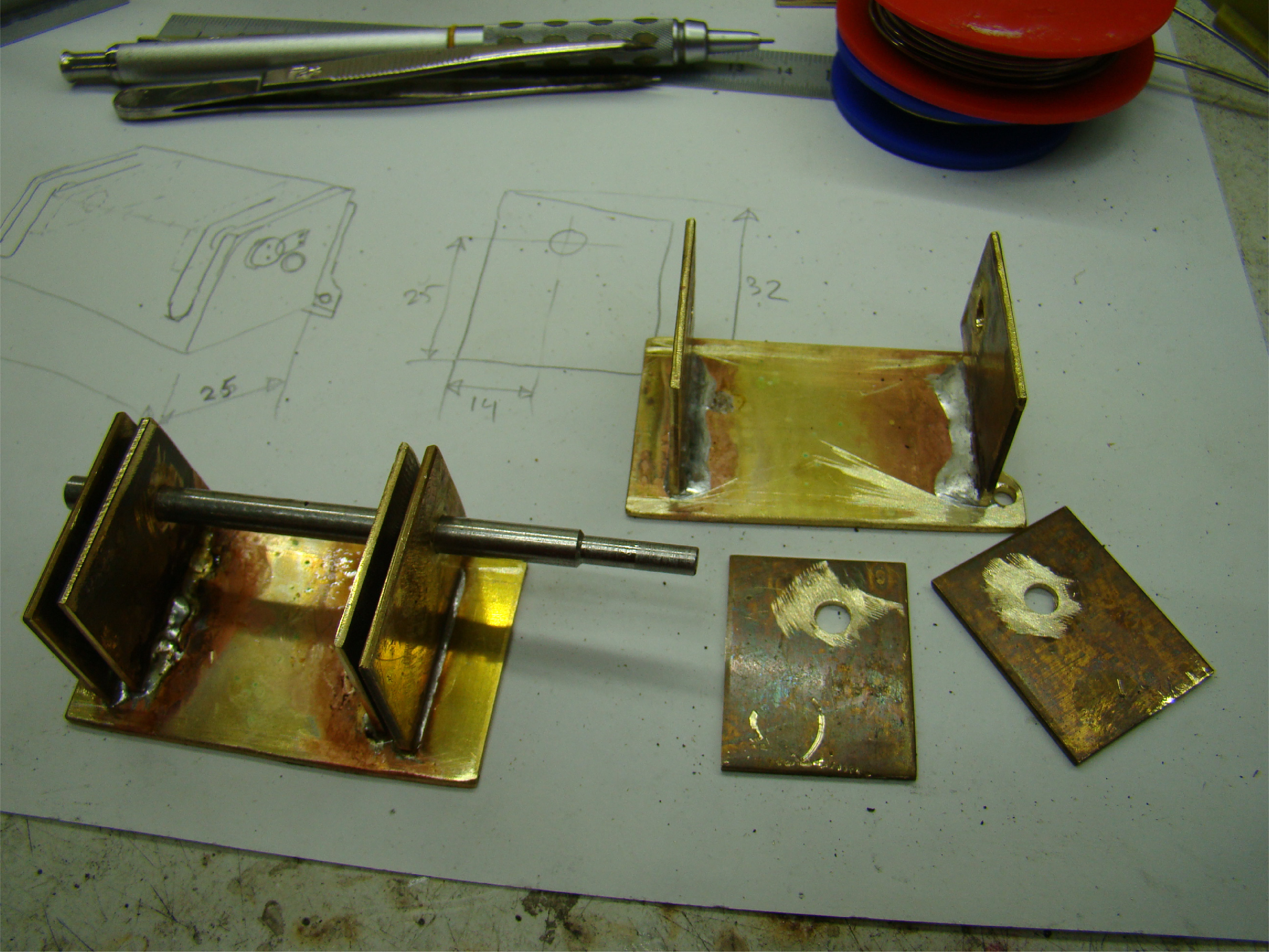

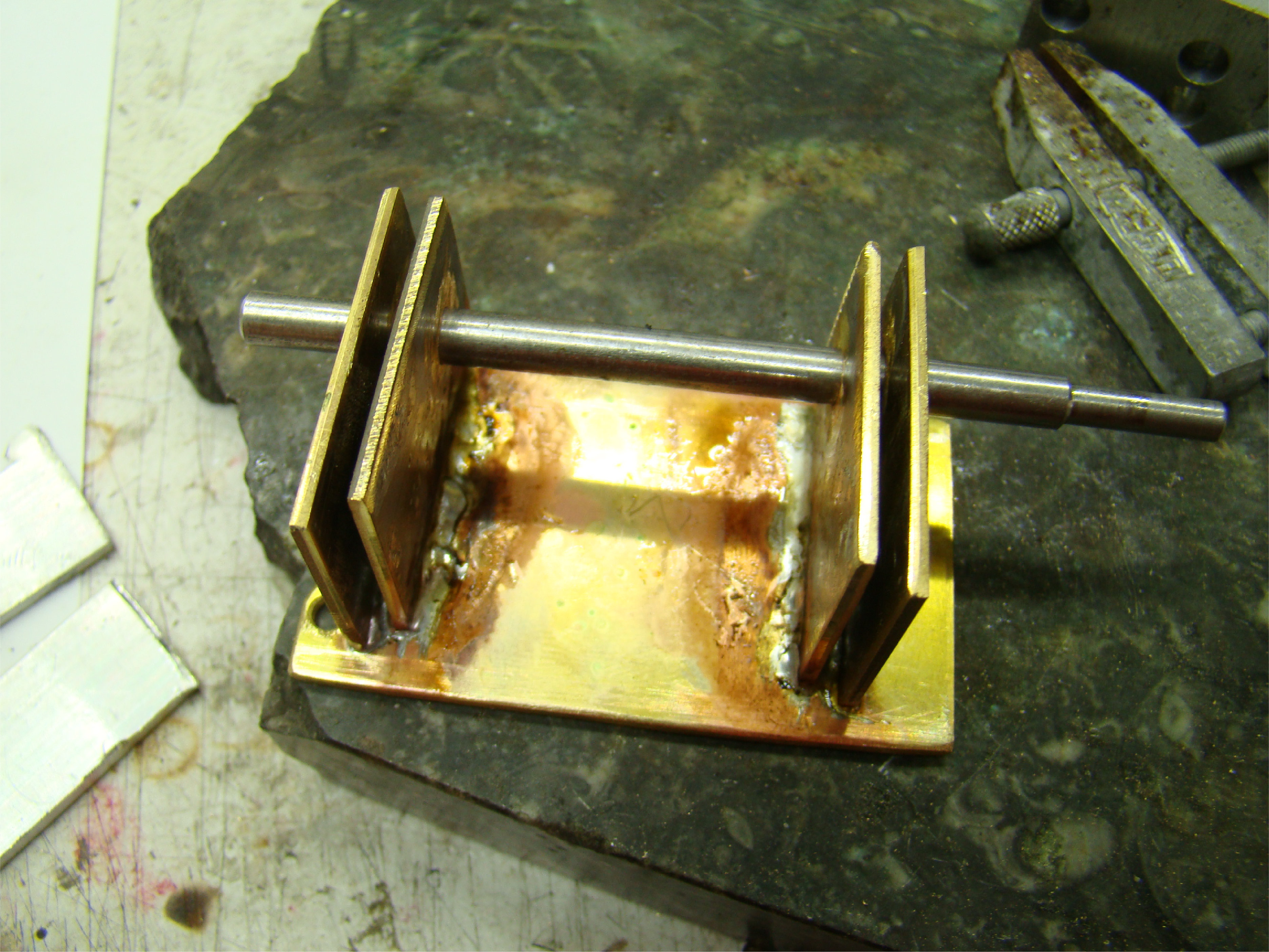

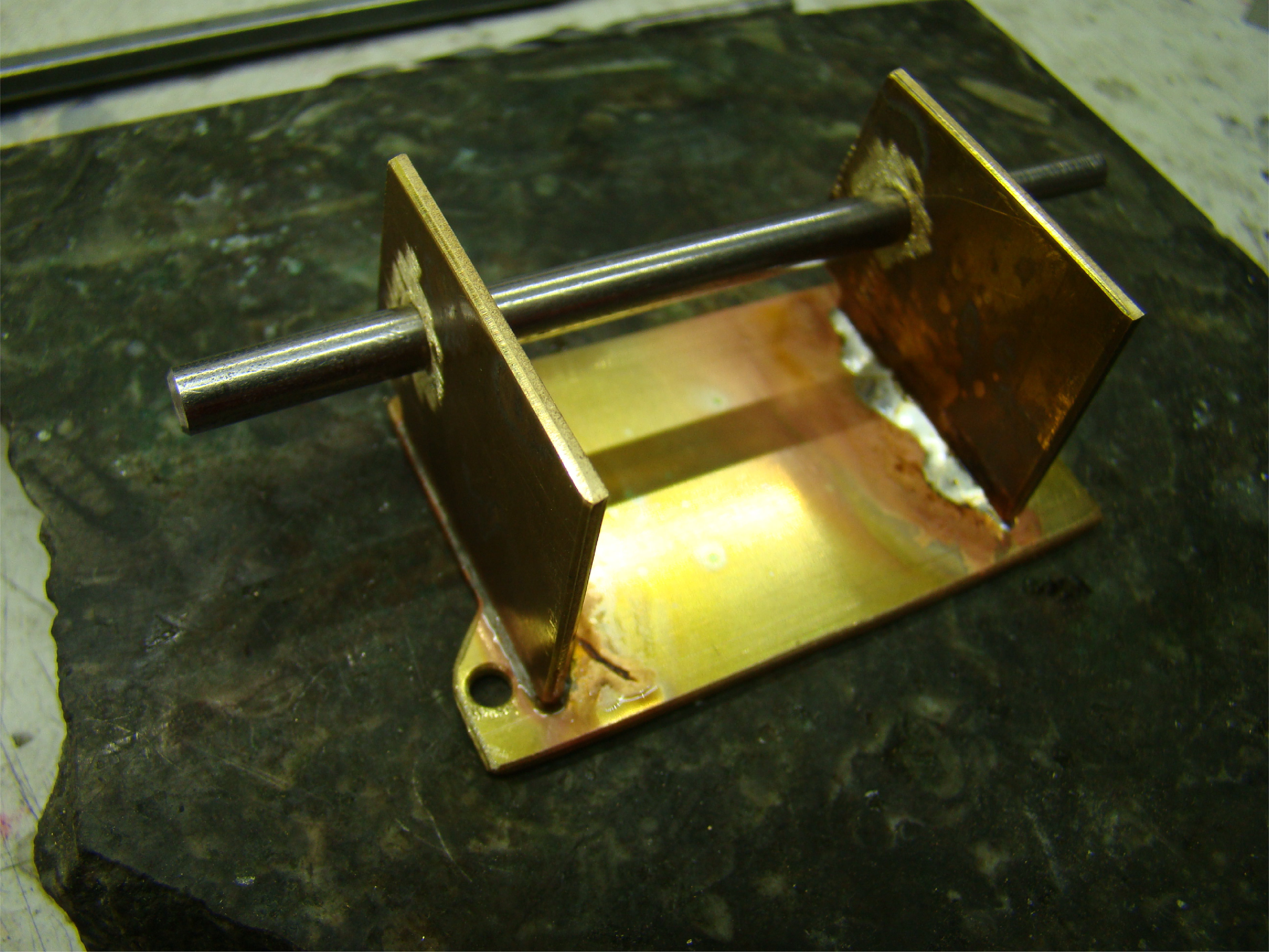

    ...en gesoldeerd met zilver-tin wat extra treksterkte geeft....door de as te plaatsen blijven de platen mooi staan tijdens het solderen....
    ....en gereed ....

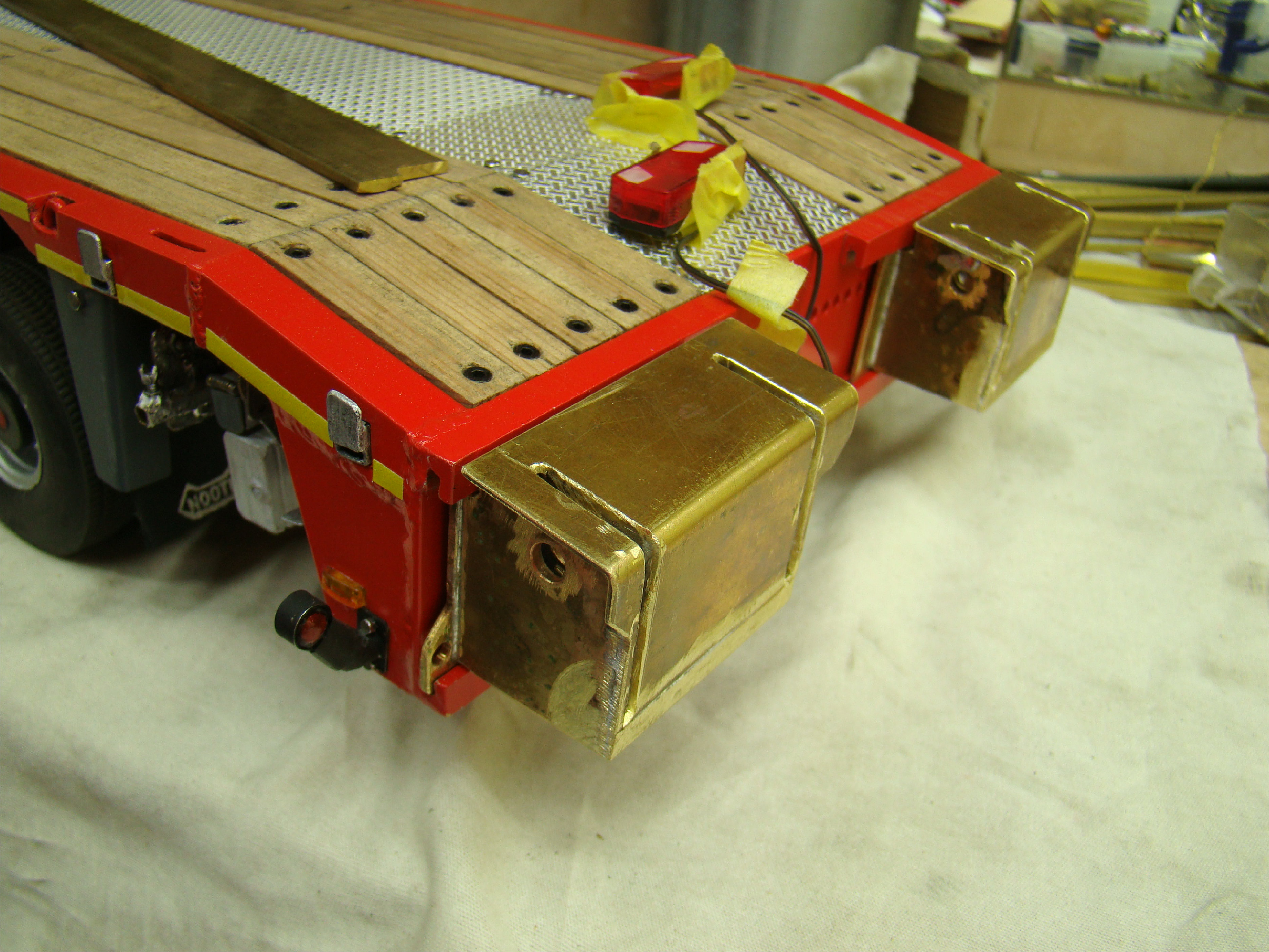

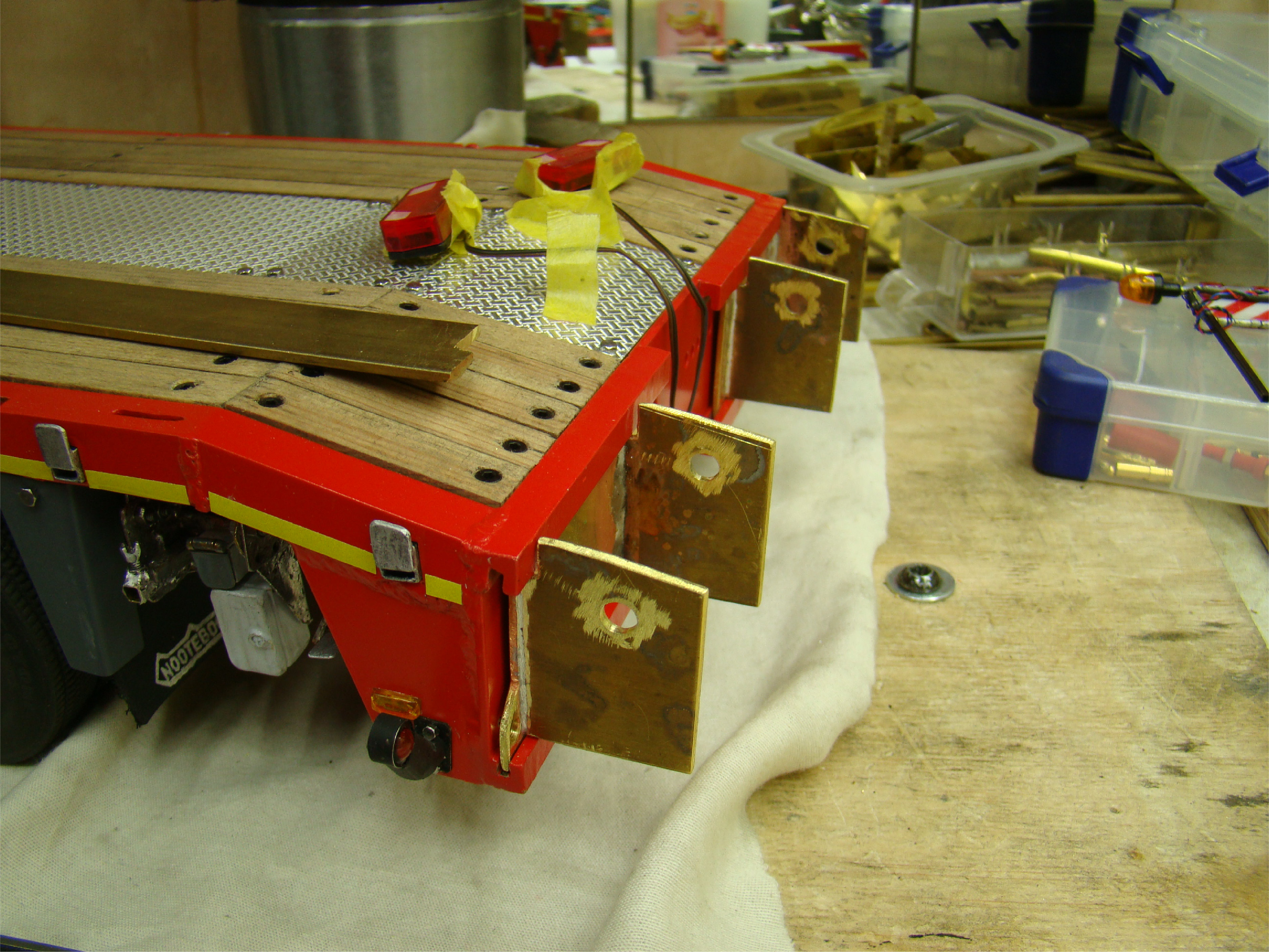

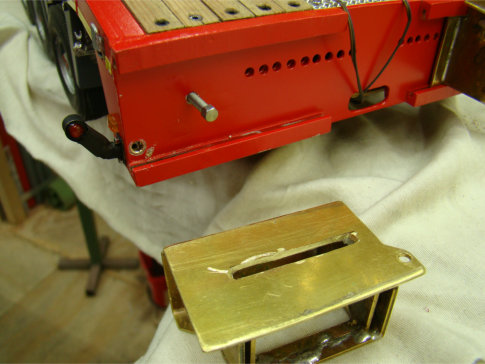

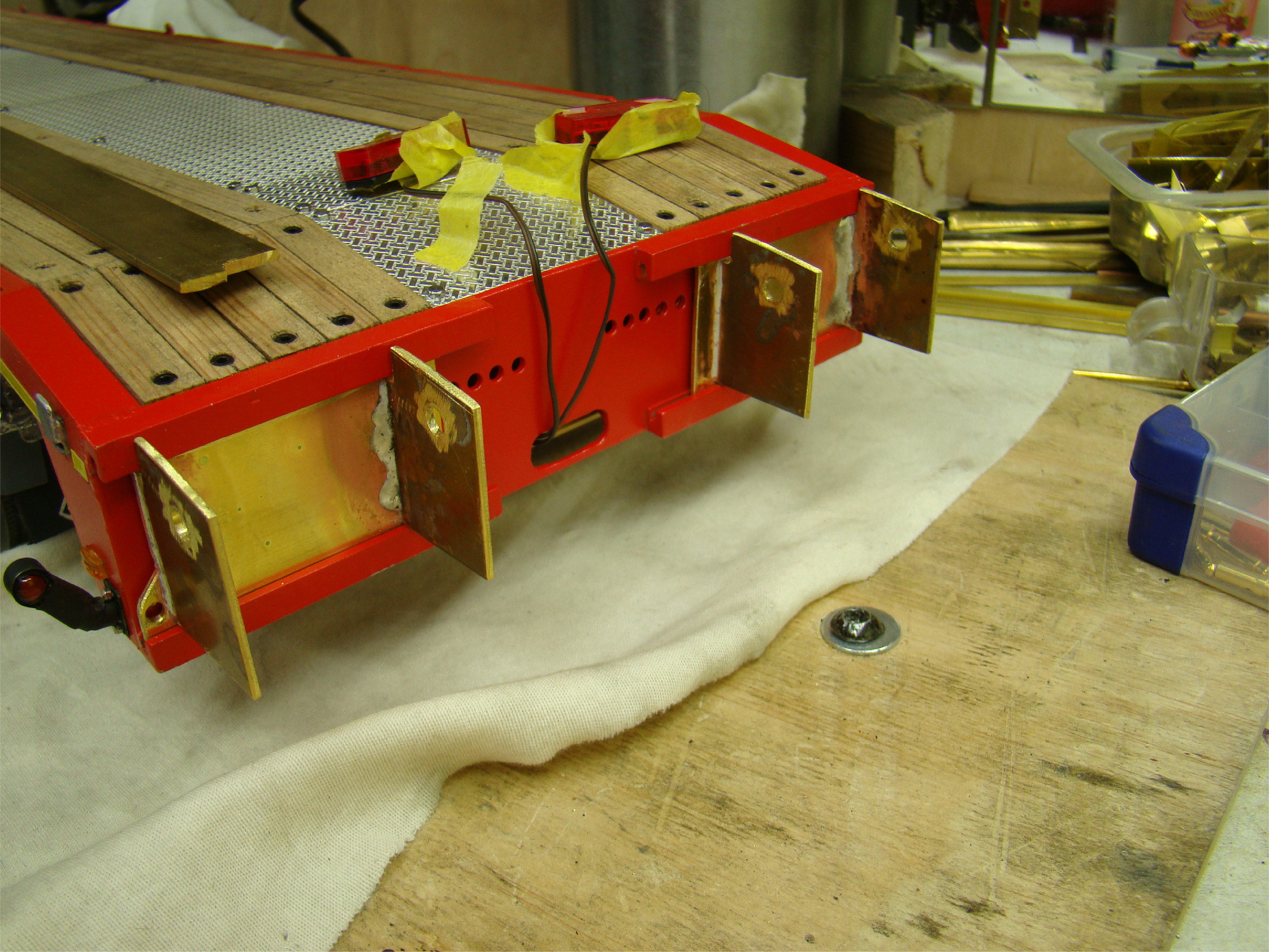

    ...even passen en de hoogte nauwkeurig aftekenen,zodat na het plaatsen van de bovenzijde het mooi aansluit op de laadvloer...
    ....daarna de binnenste platen gesoldeerd...
    ....tussen de 2 platen komt straks de bevestiging van de opritten....

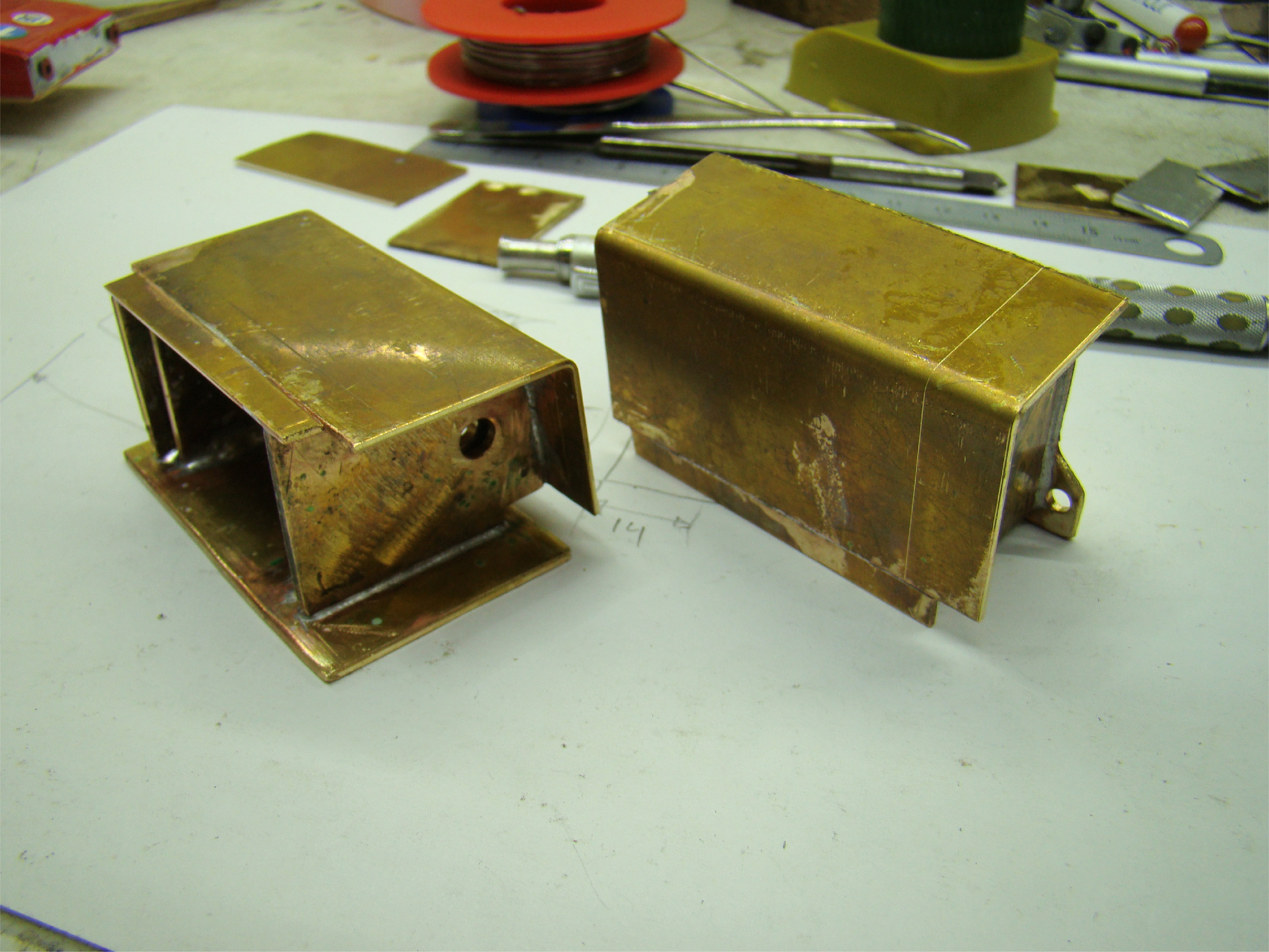

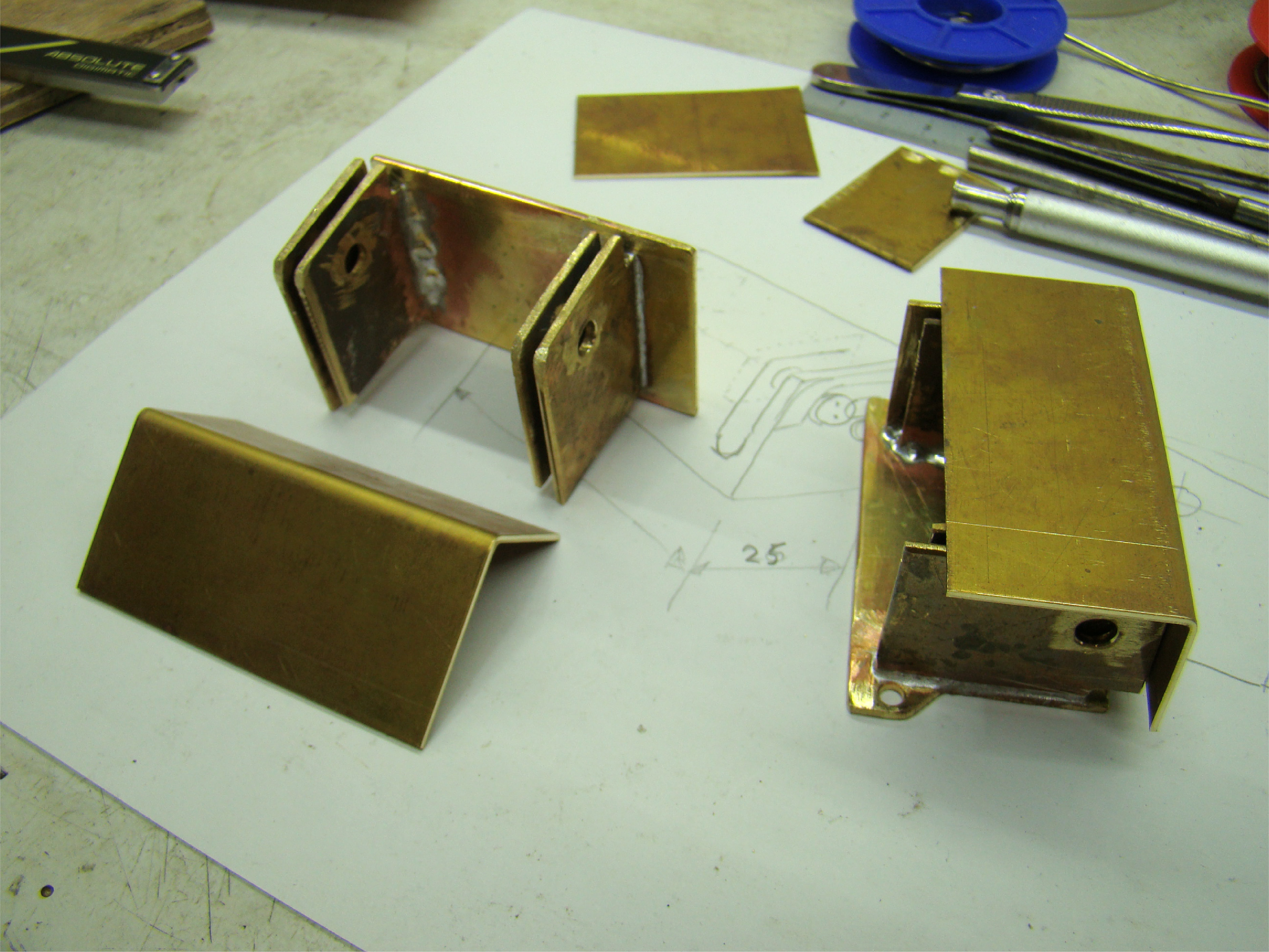

    ...daarna de bovenkant en achterkant gemaakt....
    ....en gesoldeerd...

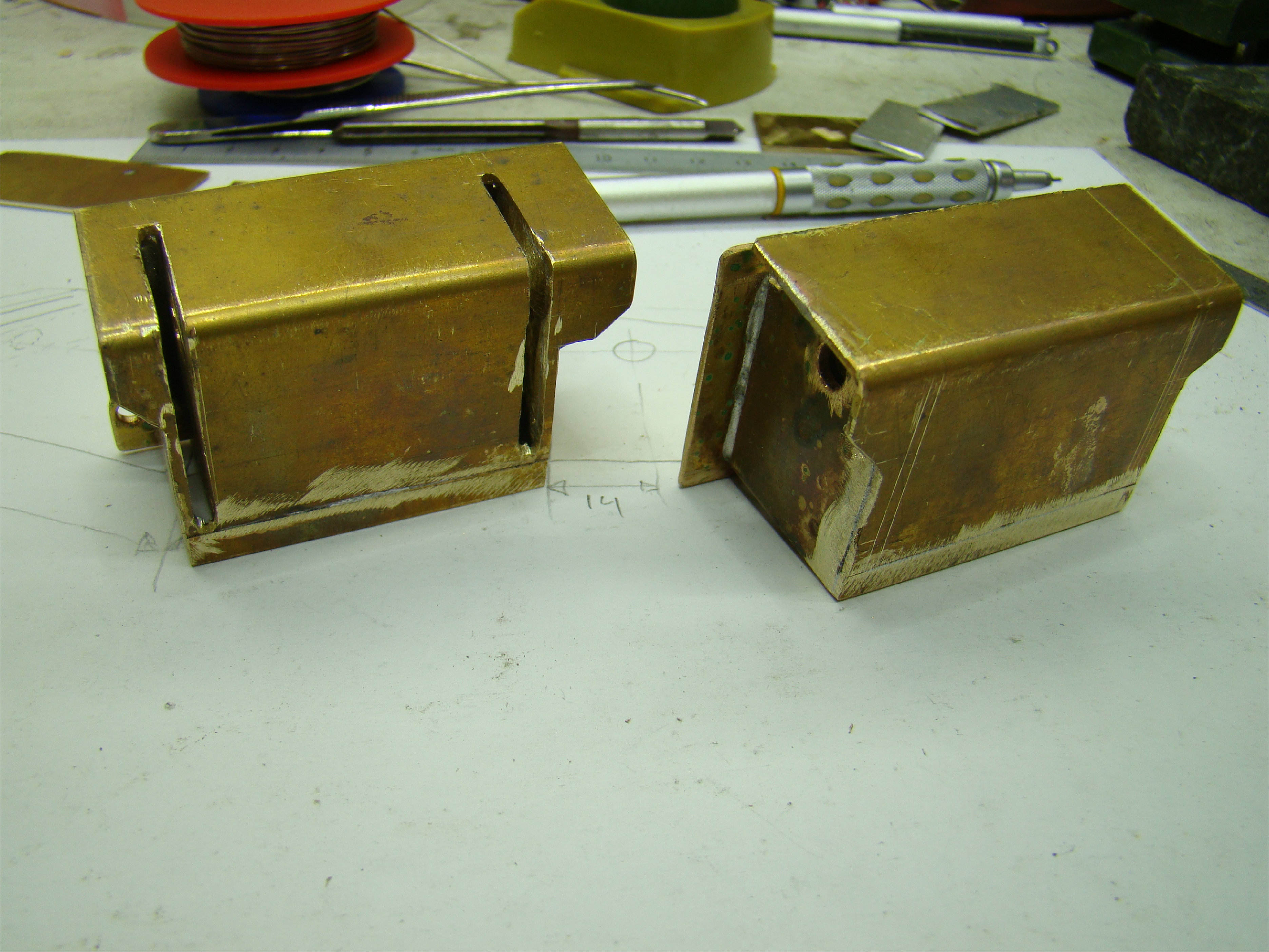

    ....vervolgens de sleuven in het blok geslepen....
    ....en even passen...

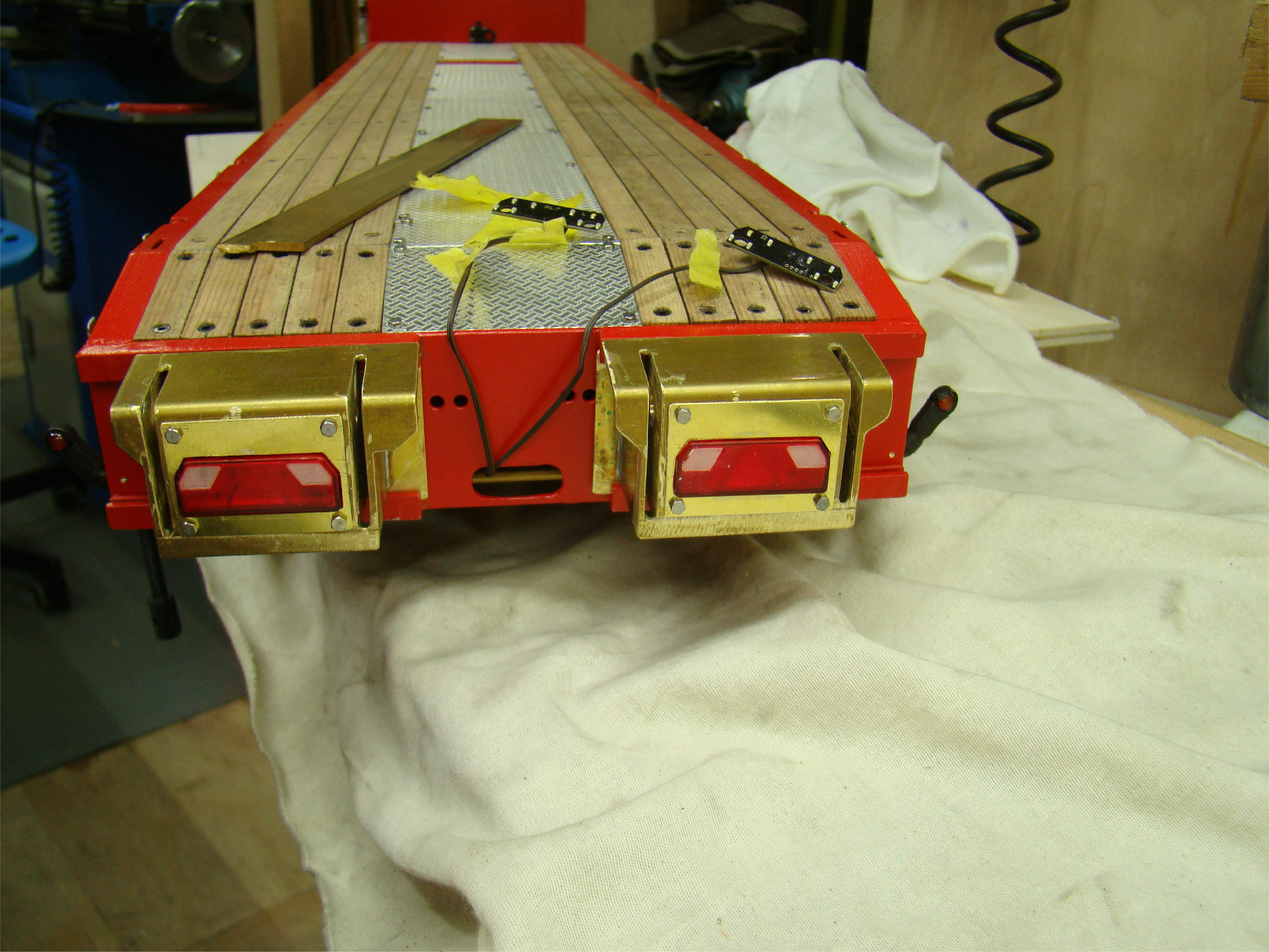

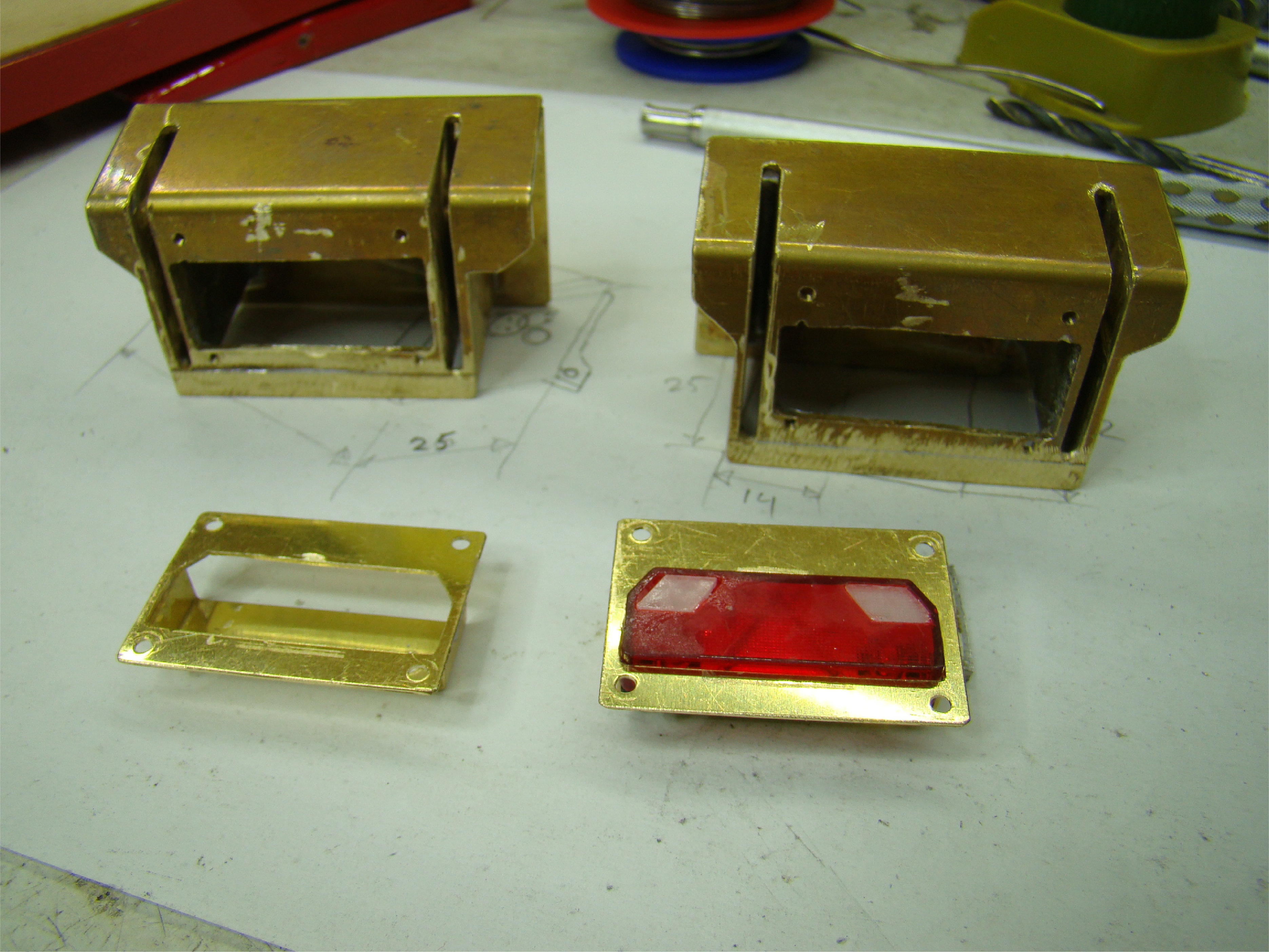

    ....platen voor de verlichting gemaakt....

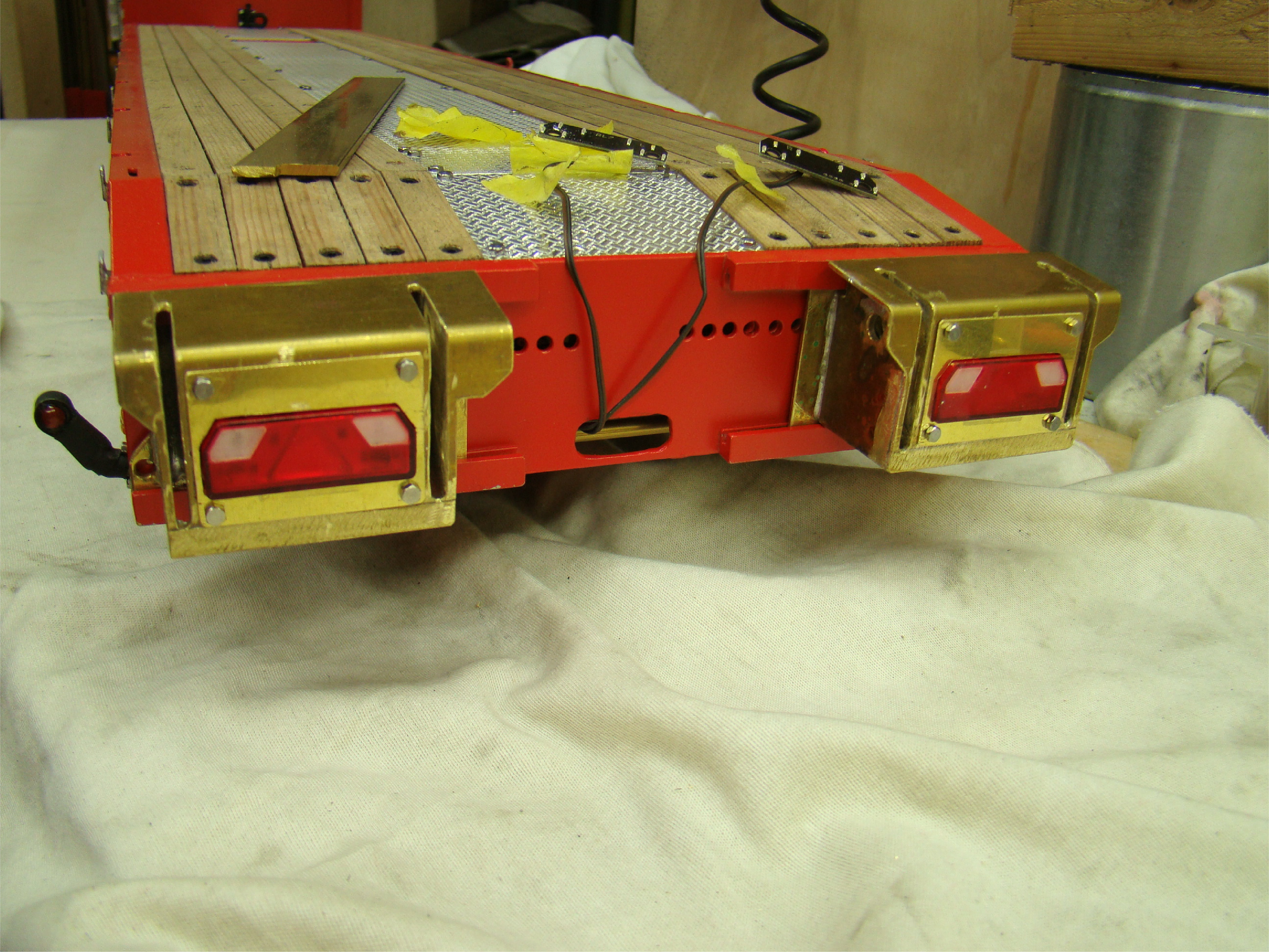

    ...blokken op normale breedte....
    ....smaller naar binnen geschoven....
    .....dit gebeurd straks hydraulisch....

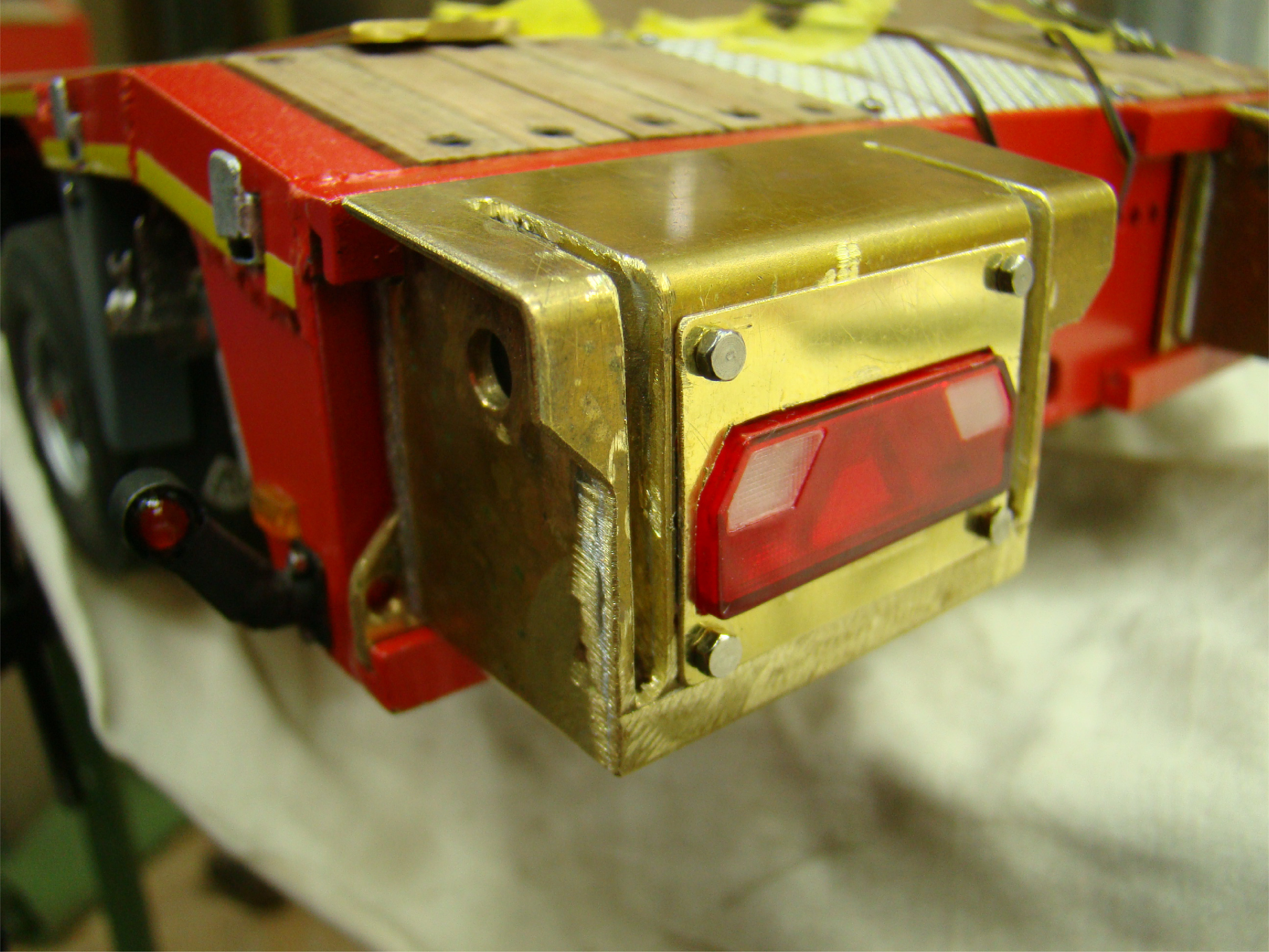

    ....en een close-upje....


    Groetjes, Charlotte.:bye:

  9. gismow

    gismow

    Lid geworden:
    30 mei 2020
    Berichten:
    101
    Locatie:
    Dortmund, Duitsland
    Hi Charlotte,

    en weer een geweldige werk.:thumbsup:

  10. Leon1965

    Leon1965

    Lid geworden:
    21 jul 2019
    Berichten:
    1.918
    Locatie:
    Utrecht
    een bouwverslag om van te smullen...prachtig weer !!!!

  11. trialrolf

    trialrolf Vriend van modelbouwforum.nl

    Lid geworden:
    23 mrt 2015
    Berichten:
    3.416
    Locatie:
    Achterhoek
    Mooi met die lampen erin!

  12. luchard

    luchard

    Lid geworden:
    8 jan 2015
    Berichten:
    778
    Locatie:
    dronten
    Hallo Charlotte,

    Weer een mooie update, gaaf hoor.:worship::worship:

  13. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Hallo Charlotte,

    Weer een mooi stukje Modelbouwkunst !
    SMILEY APPLAUS.gif SMILEY APPLAUS.gif

  14. Herman Herrebout

    Herman Herrebout

    Lid geworden:
    20 jan 2019
    Berichten:
    358
    Locatie:
    Terneuzen
    Super, ziet er netjes uit

  15. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.514
    Locatie:
    Nijmegen
    Bedant Allemaal voor de complimenten en likes ! :thumbsup::thumbsup::thumbsup:

    Groetjes Charlotte.:bye:

  16. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.514
    Locatie:
    Nijmegen
    Hallo Luitjes,
    ...allereerst alle nieuwe leuk aanklikkers op vorige post nog bedankt !!...
    ...weer een stapje verder gekomen...

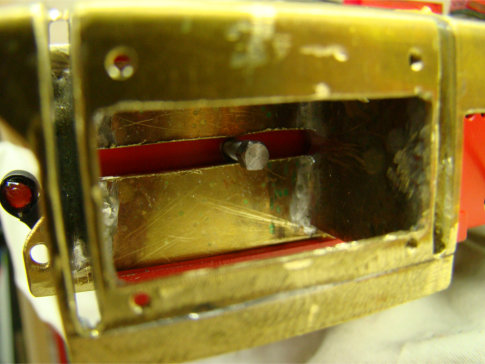

    ..om te voorkomen dat bij het verschuiven van de opritten er één te ver zou doorschuiven een aanslag gemaakt middels een sleuf waar weer een bout doorheen steekt...
    ..en gemonteerd ziet het er dan zo uit...
    ....zoals hier bij de echte trailer te zien is, zit er ook nog een vergrendeling op,zodat ze tijdens het rijden vergrendeld zitten.....

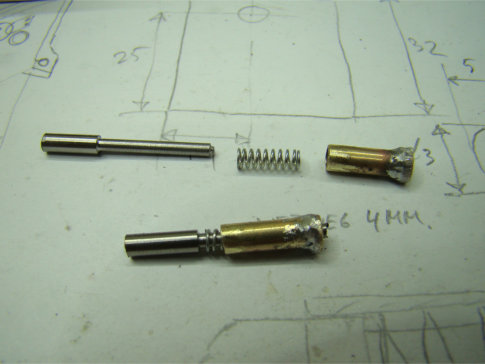

    ...eerst de geleider bus gemaakt en voorzien van een deksel die de veer tegen moet houden...
    ....in de veren verzamel bak 2 passende veertjes gevonden van 3 mm doorsnede en 10 mm lengte....
    ....daarna de pennen gedraaid uit rvs materiaal....

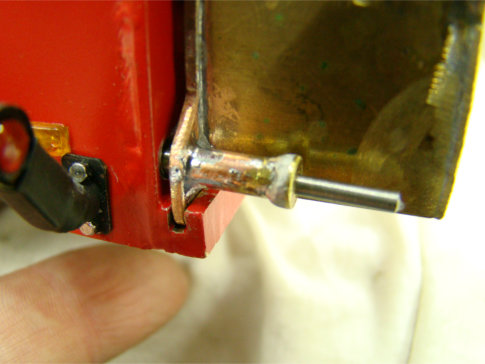

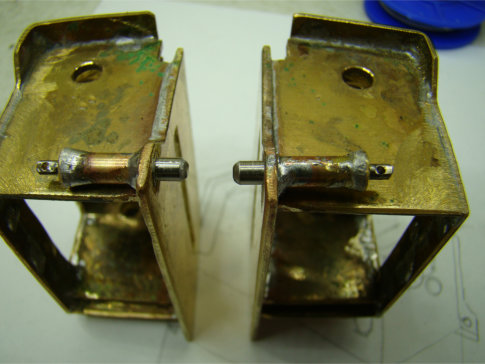

    ....de bus op het frame gesoldeerd en even de pen testen op soepele werking...
    ...closeupje....
    ....darna de pennen op juiste lengte gemaakt,afgewerkt en voorzien van een gaatje...
    ...daarna de hendel/pal gemaakt die de pen in de openstand houd bij het verschuiven van de oprit...

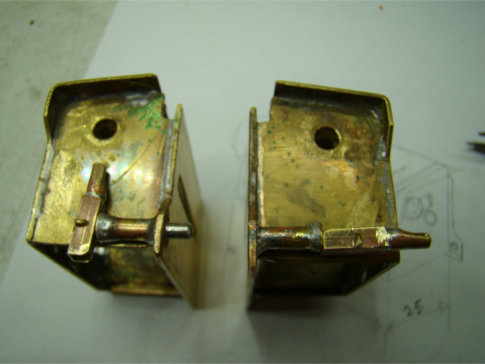

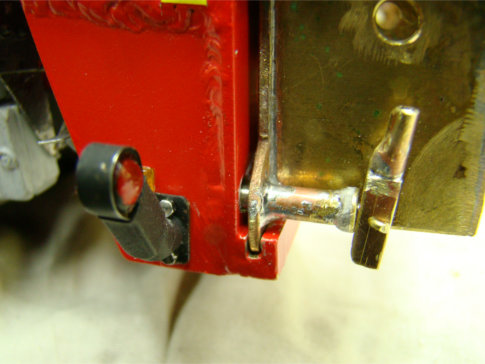

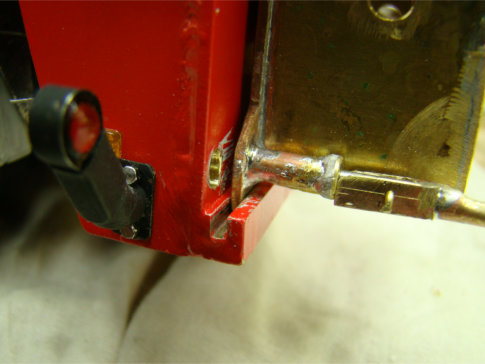

    ...de hendels gemonteerd,één staat in de open stand, de ander in de gesloten stand...
    ...en achterop de trailer....
    ...gesloten stand....
    ....open stand...

    Groetjes, Charlotte.:bye:

    ozy, Rakthi, Tjalldeboer en 13 anderen vinden dit leuk.
  17. Fixit

    Fixit

    Lid geworden:
    9 nov 2014
    Berichten:
    226
    Locatie:
    Badhoevedorp
    :worship::worship::worship: dit is echt modelbouw van de bovenste plank

  18. gismow

    gismow

    Lid geworden:
    30 mei 2020
    Berichten:
    101
    Locatie:
    Dortmund, Duitsland
    Prachtig!!!!!

    :wave:wave:wave

  19. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.514
    Locatie:
    Nijmegen
    Dank jullie wel allemaal !.:thumbsup::thumbsup::thumbsup:

    Groetjes, Charlotte.:bye:

  20. Herman Herrebout

    Herman Herrebout

    Lid geworden:
    20 jan 2019
    Berichten:
    358
    Locatie:
    Terneuzen
    Netjes hoor

    Catwoman vindt dit leuk.
