Bouw van een Tantalus T8C

Toch nog even een korte toelichting op mijn laatste bericht.
Na een fijne avond en vele beste wensen kon ik het idee tussen snijden of frezen toch niet los laten dus vandaag maar weer even de schuur in gegaan om het werk te bekijken van gister:


Hoe mooi de gesneden delen ook zijn, het staat mij behoorlijk tegen dat de vleugel gemaakt wordt van "rechte" panelen, die dan als een geheel "aan elkaar" worden geschuurd. Ik kan mij zo voorstellen dat alle berekeningen losgelaten op zo'n profiel op vele plekken niet direct meer uit maken. Daarbij blijf je hoe dan ook een "hexagon" profiel verloop hebben. De tippen worden op gevoel geschuurd, de achterlijst op gevoel gesneden, de voorlijst op gevoel gerond.
Voor mij voelt dat niet juist; niet bij DLG's. Ik maak een DLG omdat ik gefascineerd ben bij de perfectie van veel van deze modellen. De bijbehorende vliegstijl van de DLG's past dan ook erg mooi bij de kist zelf.
Genoeg rede dus om toch op het frezen over te gaan. Nu is frezen ook niet perfect, en ook die kernen krijgen een veeg van het schuurpapier om de freessporen af te vegen. Echter gaat de frees niet "verder dan hij mag" en dus haal je met schuurpapier alleen overtollig materiaal weg. Zie je de sporen verdwijnen dan weet je dat je exact op diepte bent.
Ook een belangrijke rede is dat ik denk ik graag wat verschillende huiden wil proberen. Dan is het makkelijk als ik al wat vleugels op voorraad heb.
Helaas heeft mijn frees een maximaal werkbereik van 500x500 en dus zal ik de vleugels in 3 delen maken. Het center stuk en de tippen. Het center stuk snijd ik later eenvoudig door 2.
Vanmiddag de vleugel getekend, wederom 1:1 van de tekening met bijbehorende profielen. Morgen op zoek naar wat hout zodat ik de bedjes kan frezen.




Dit lijkt allemaal nog wel te lukken. Ik hoop alleen dat het baggen enzo goed zal gaan..We zullen zien.

groet,
Remy



Eens kijken hoe dit gaat.

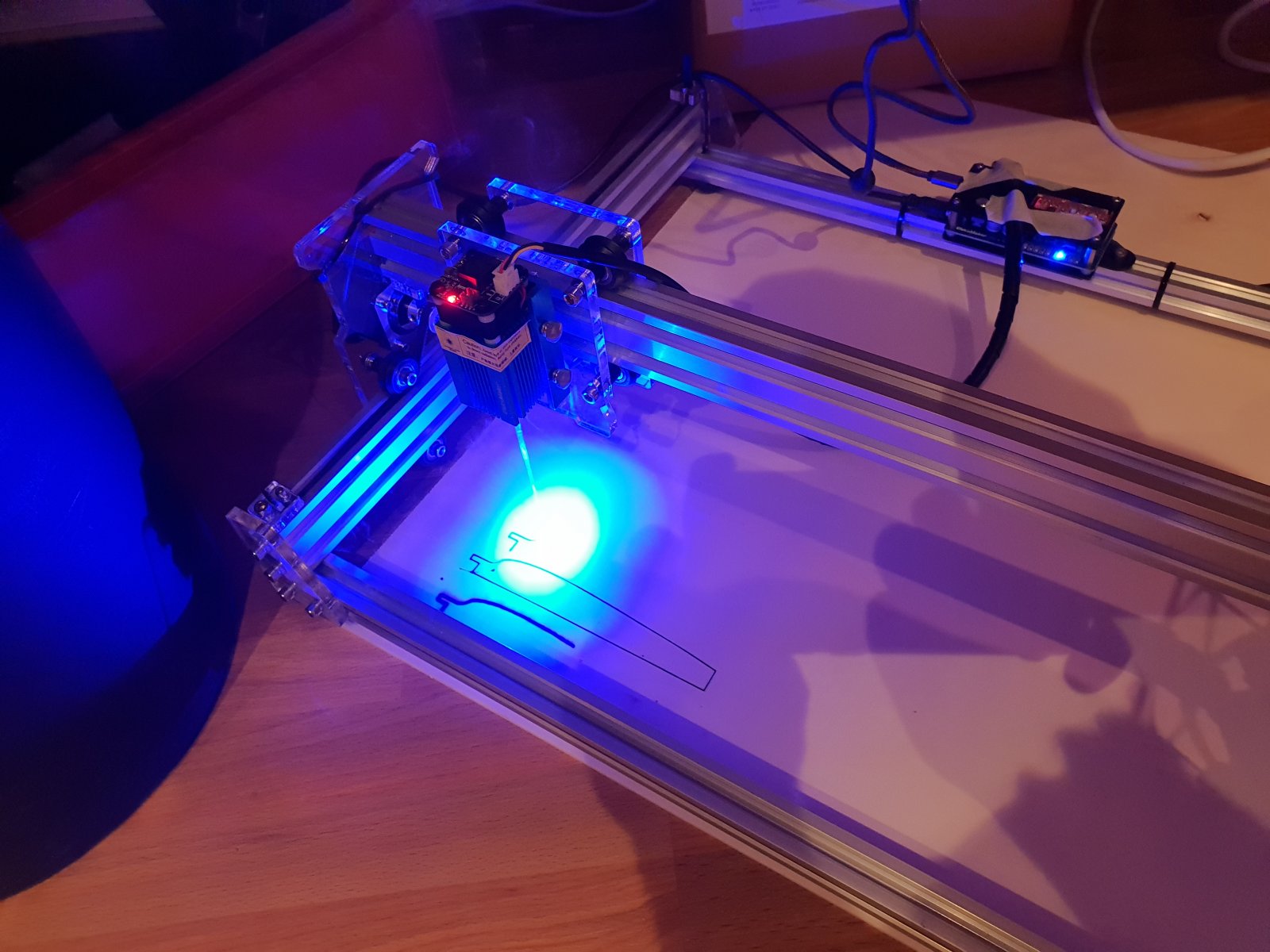

De draadsnijmallen uit 3mm multiplex uitsnijden met de laser.

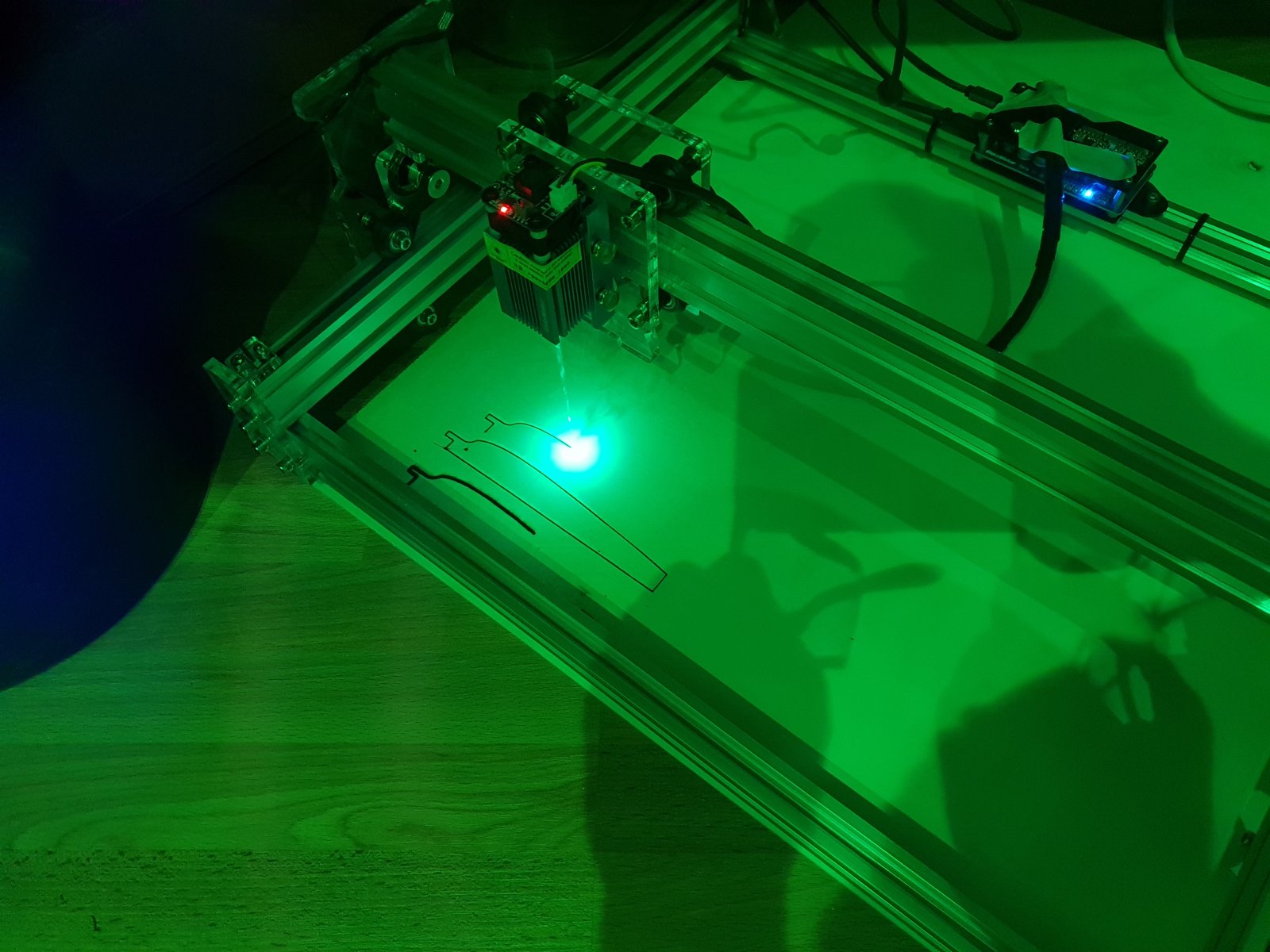

De groene versie gezien door de laserbril.

Groet,
Peter



Remy,

Hoe heb je de vleugel tips afgerond?
Op vleugelprofiel?
Van de vleugeltip/einde heb ik geen profiel.

Groet
Peter



Mooi Peter! Is het laseren goed gegaan?
De uiterste (flink ronde) tipjes gemaakt van een verschaald profiel.



Nee gaat niet echt lekker.

Niet moor pauwer!

De laser is maar 2.5 W. Na 12 passes er nog steeds niet helemaal door heen.
Ik ga de laser nu alleen gebruiken om te zien waar de figuurzaag er door moet.



OK Remy. Thx!



camvo Nee gaat niet echt lekker.

Niet moor pauwer!

De laser is maar 2.5 W. Na 12 passes er nog steeds niet helemaal door heen. Ik ga de laser nu alleen gebruiken om te zien waar de figuurzaag er door moet.



Oh, da's jammer.
Toch een mooi experiment!



Ik heb een 40W laser gehad maar die machine was veel te groot/lomp en het is te veel gedoe met koelwater en afzuiging enzo om gauw even wat te snijden.



Ik heb altijd al eens willen knoeien met een laser maar nooit van gekomen. De spindel is toch voor het meeste werk afdoende. Het lijkt me soms gewoon erg lekker als je niet je werk steeds zorgvuldig moet op spannen. Zeker als je aluminium freest dan verdient dit veel aandacht.

Heb je deze laser al in balsa geprobeerd?
Hout frezen voor de modelbouw doe ik gewoon als ik er bij sta. Frees er met 1 pass doorheen, plankje tegen een aanslag naar beneden drukkend. De moeite niet om op te spannen maar een laser zou dan handig zijn

Ps, wellicht een ander draadje openen? Dit dwaalt wat af



OK laatste dan. Sorry.

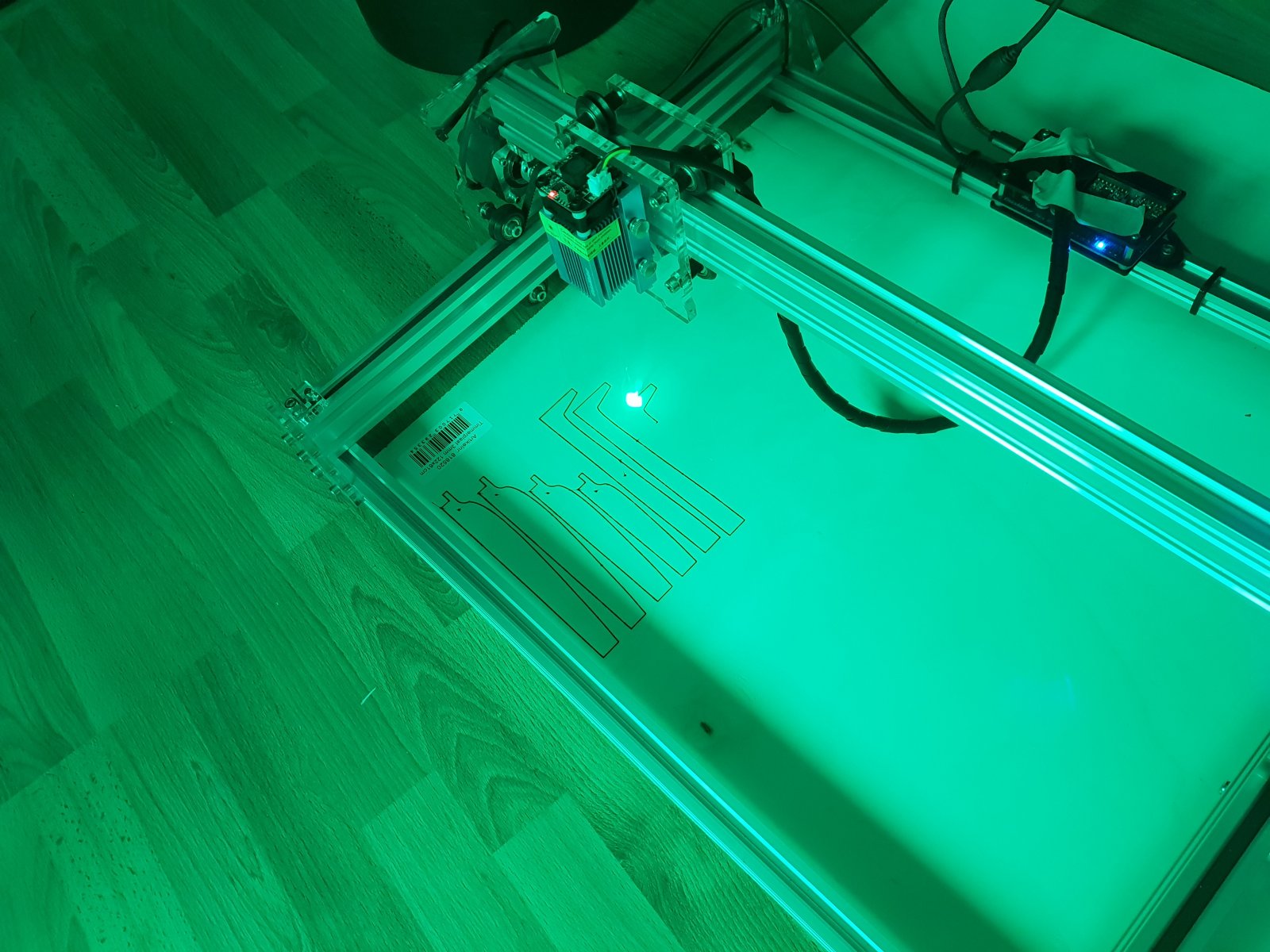

In balsa gaat het perfect



Dat gaat een stuk beter.

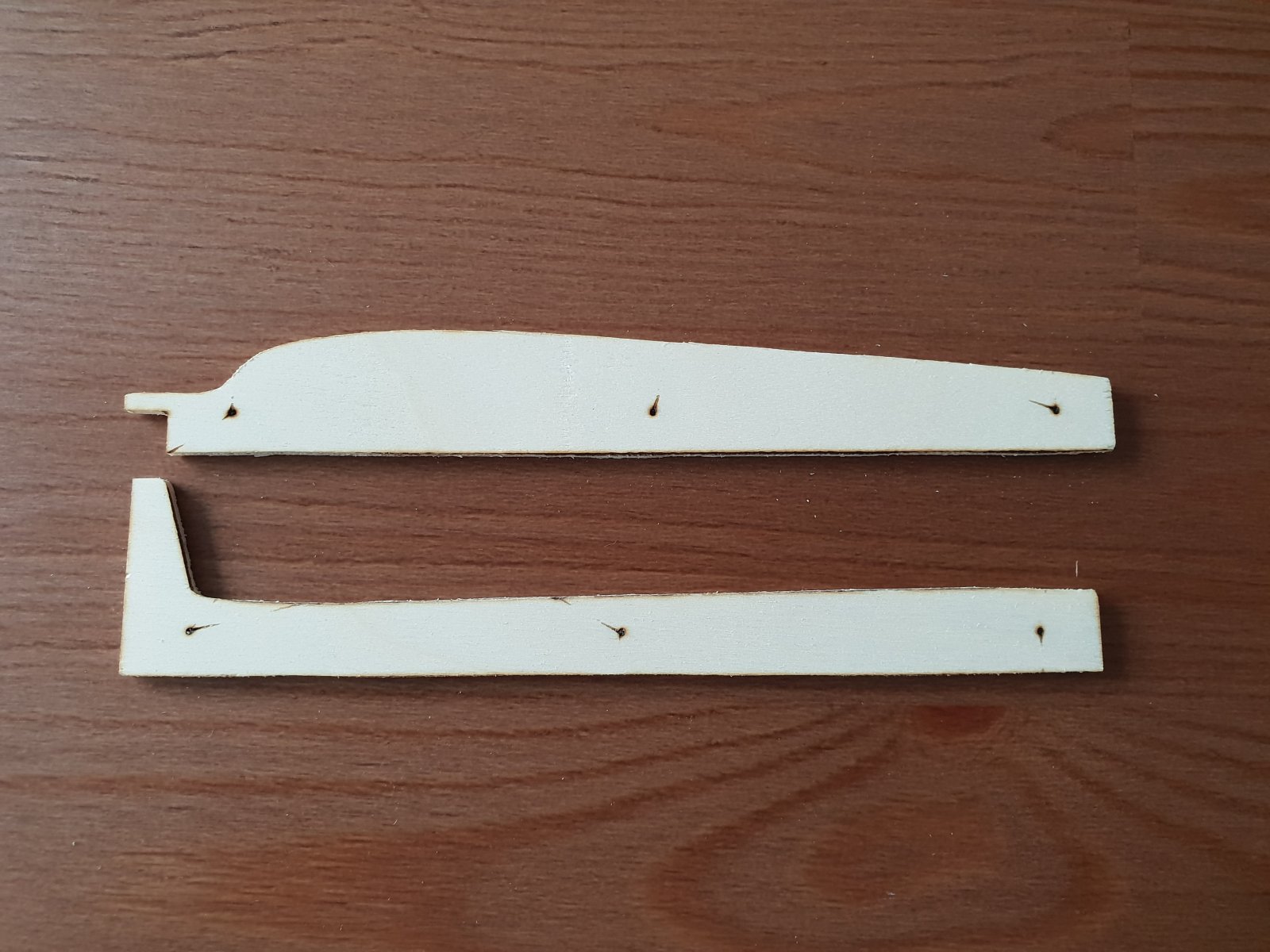

Na het laseren met de figuurzaagmachine uitzagen en een beetje schuren.

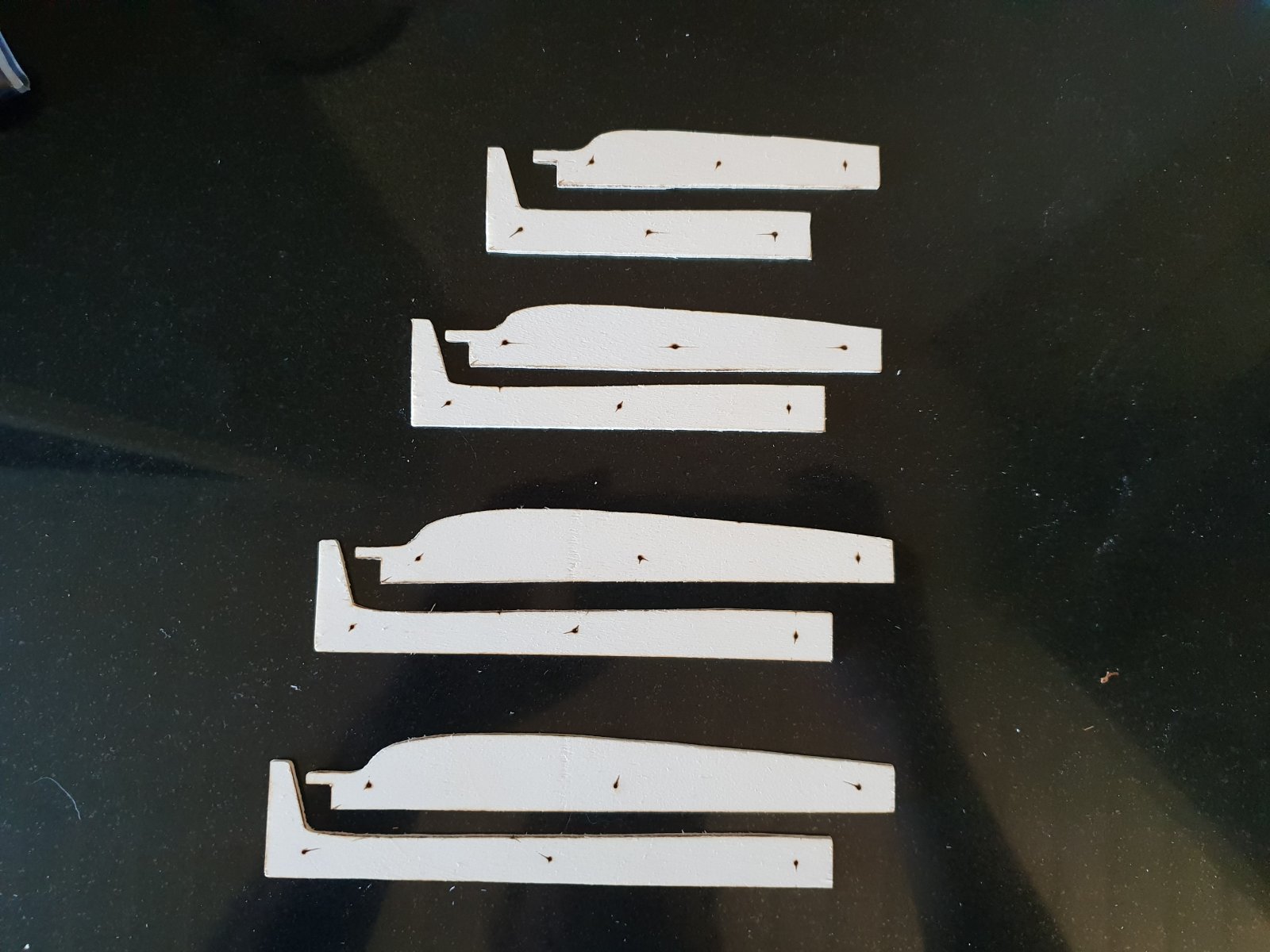

De snijmalletjes zijn klaar.



Camavo, je komt er nog een te kort!
Je hebt 5 malletjes nodig voor vier panneeltjes



Ja weet ik Niels. Die heb ik inmiddels al gemaakt.

Maar bedankt voor de "heads up"!



Leuk Camvo! Wellicht een idee om je eigen topic te openen? Dan kan ik (En iedereen) daar ook jou eigen bouw volgen! Ben erg benieuwd namelijk! zet je bovenstaande berichten daar dan ook neer, dan blijft het mooi bij elkaar.



Nou Apfpv,

Dit wordt mijn eerste composiet vliegtuig.
Ik maak eerst een kleinere 66%, 2 kanaals Tantalus. (Tantalientje? )
Gewoon om te oefenen. Daarna voor het echies. Om daar nu een nieuw draadje voor te beginnen. Eerst maar eens kijken of dit lukt. De vacuumpomp komt begin volgende week binnen.

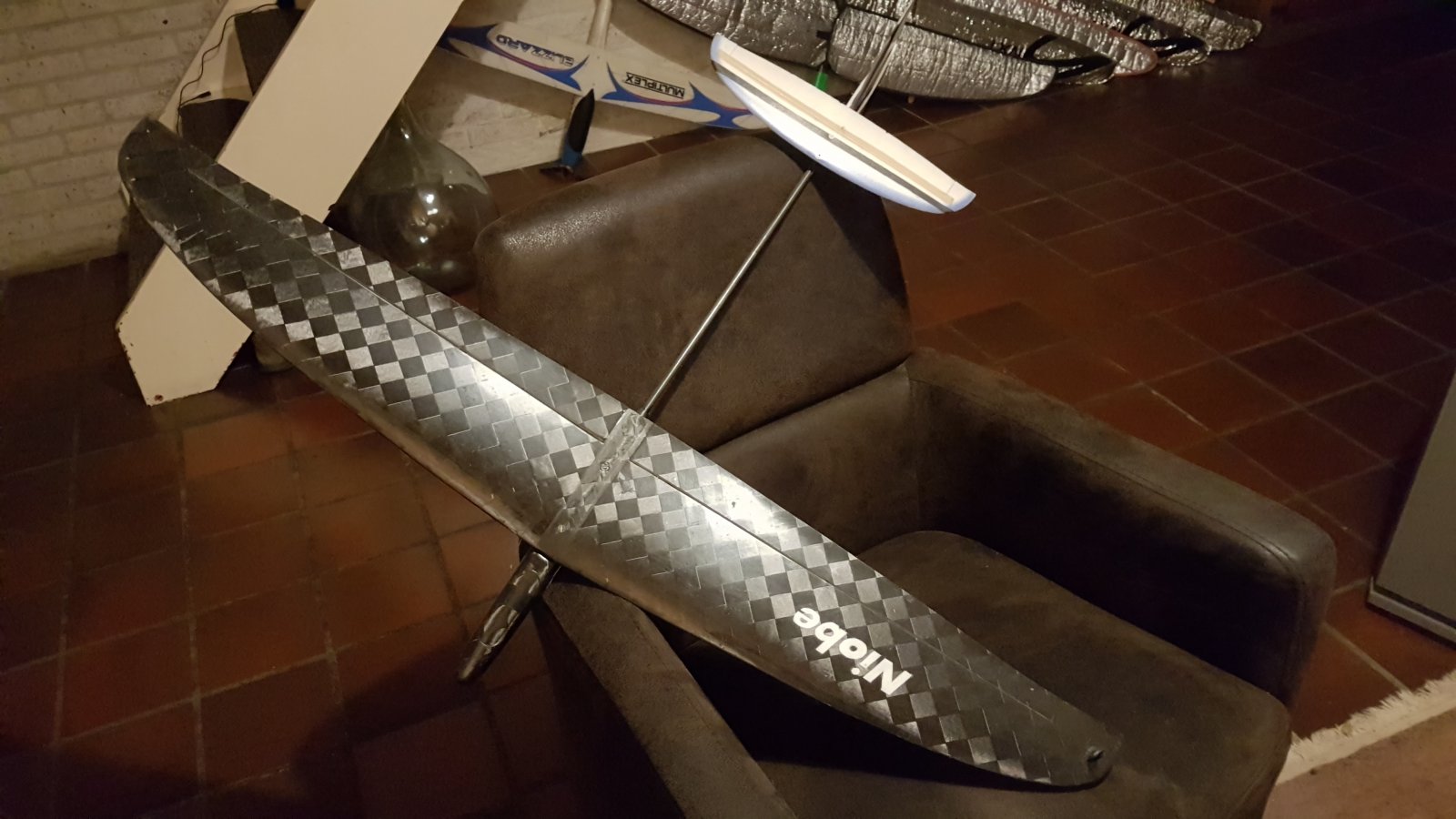

Een kleine Tantalus noemen we volgens traditie een Niobe



Wat een beauty!



Eindelijk, de vacuumtafels zijn klaar. Ik hoop er later profijt van te hebben als ik er weer een stel nodig heb, want dit heeft niet veel meer met de hobby te maken.
Anyway, ze zijn mooi gelukt. De eerste (helft van de) vleugels worden op het moment gefreesd, die zijn over een half uurtje klaar. De bedoeling is om er een stel te frezen omdat een 0-punt er nu niet toe doet. Daarna nul ik één van de vacuumtafels waarna ze er 1 voor 1 onder kunnen om af te frezen. Ik kan niet wachten tot de eerste er uit rolt..
Gekozen is voor triplex. Dit zorgt toch voor een stijve tafel.
De bestelling van de weefsels zou ieder moment binnen moeten komen dus dan kan hopelijk het leuke werk beginnen.

Kriktiek/opmerkingen, alles is welkom.
Onder het motto geen bericht is goed bericht ga ik maar stug door..



De machine aan het "finale passen". Geluid uit!
