Bouwverslag 5-assige trekker met dieplader.
- Topicstarter CobaltBlue
- Startdatum
Hoi hoi!
Ministappenmotertjes print solderen.
Even wennen dat 0603 formaat SMD, maar gaat steeds beter en netter!
OP de foto zie je een deel vd print bij 5-mm-hokjes papier.
De kleinste onderdelen die ik tot nu toe gebuik, zijn 0603 formaat.
0603 is 1.6 mm × 0.8 mm ( 0.06inch x 0.03inch )
Rechter 'blokje' is een potmetertje!
Ministappenmotertjes print solderen.
Even wennen dat 0603 formaat SMD, maar gaat steeds beter en netter!
OP de foto zie je een deel vd print bij 5-mm-hokjes papier.
De kleinste onderdelen die ik tot nu toe gebuik, zijn 0603 formaat.
0603 is 1.6 mm × 0.8 mm ( 0.06inch x 0.03inch )
Rechter 'blokje' is een potmetertje!
Ik blijf verbaast dat het zo gemaakt kan worden.
Blijft deels voor mij nog steeds ( altijd? ) een leerproces.
Ben vergeleken met eertse printje ( 2560 pcb met giga grote via's
) van jaar of 2 terug al wat brutaler en vrijer geworden: compacter, kleinere onderdelen etc etc...

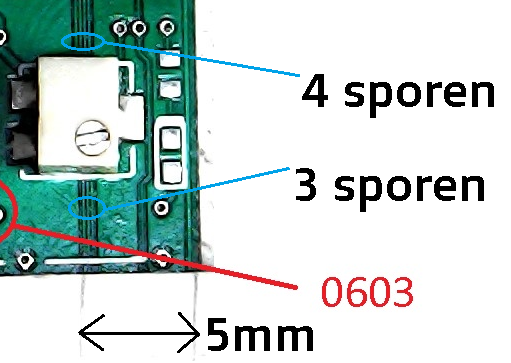

Hier nog even een close up met wat uitleg:
( op de foto lijken er kortsluitingen, in het groen maar is niet zo )
Blijft deels voor mij nog steeds ( altijd? ) een leerproces.
Ben vergeleken met eertse printje ( 2560 pcb met giga grote via's
) van jaar of 2 terug al wat brutaler en vrijer geworden: compacter, kleinere onderdelen etc etc...Hier nog even een close up met wat uitleg:
( op de foto lijken er kortsluitingen, in het groen maar is niet zo )
Hoi, mondjesmaat gebeurt er nog wel het e.e.a...
Onlangs een standaard gebouwd voor m'n USB microscooopie!
Beeld gaat nu nog via PC, maar ik krijg binnenkort een oud kleine tablet die 'bovenop' de standaard komt.

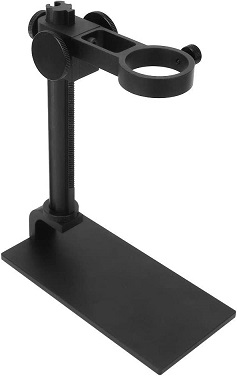

Heb wel (goedkoop) 'iets' gekocht om het mezelf niet te moeilijk te maken.
Vervolgens een ringledlamp gekocht.
De rest is gewoon 'spul uit de rommella'.
Stalen deksel van een mini DVD-speler als bodemplaat.

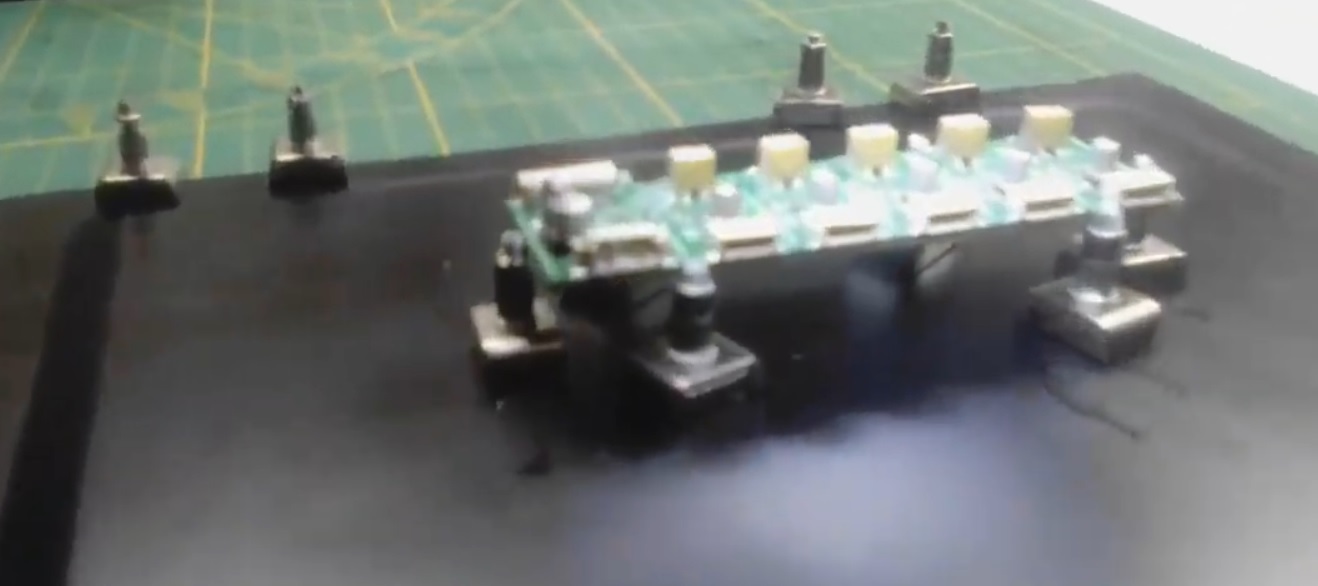

De printjes houdt ik op z'n plaats met een combinatie van magneetjes, boutjes en moertjes.
Zal binnenkort ff zorgen voor een duidelijke ( en gefocused ) video.

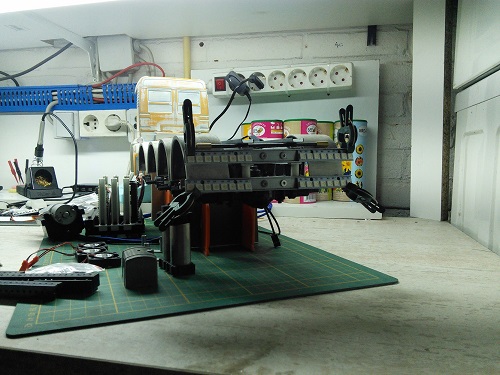

Onlangs een standaard gebouwd voor m'n USB microscooopie!
Beeld gaat nu nog via PC, maar ik krijg binnenkort een oud kleine tablet die 'bovenop' de standaard komt.
Heb wel (goedkoop) 'iets' gekocht om het mezelf niet te moeilijk te maken.
Vervolgens een ringledlamp gekocht.
De rest is gewoon 'spul uit de rommella'.
Stalen deksel van een mini DVD-speler als bodemplaat.
De printjes houdt ik op z'n plaats met een combinatie van magneetjes, boutjes en moertjes.
Zal binnenkort ff zorgen voor een duidelijke ( en gefocused ) video.
Lekker ff beetje rommelen...
...zo van: 'Hoe zat 't ook alweer?'
...zo van: 'Hoe zat 't ook alweer?'
Leuk wat verlichtingsdingetjes besteld!

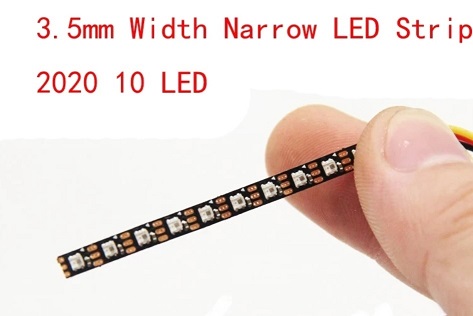

Wilde superkleine ws2812b strips/bars als verlichting in de achterbumnpers.
Deze leds zijn van het zogenaamde 2020 formaat!
Moest ff goed zoeken ivm nette prijs:
Bij nader inzien, als verlichting in achterbumpers te klein, maar dr komt nog wel een andere bestemming in me op...

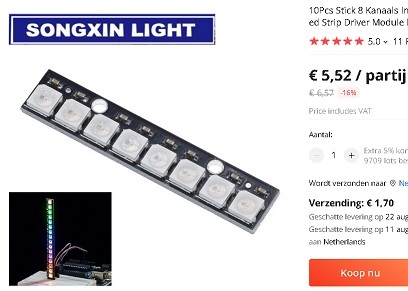

Voor de achterbumpers komen nu deze led strips/bars met zogenaamde 5050 formaat ws2812b leds.
Nogmaals: ws2812b zijn zogenaamde addresseerbare/programeerbare led's ( ledstrips/bars ).
Elke rgb led op de strip/bar kun je een kleur en helderheid geven.
Voor de geinteresseerden hier wat Spielerei van mij met meterslange strips, van jaren terug:
Wilde superkleine ws2812b strips/bars als verlichting in de achterbumnpers.
Deze leds zijn van het zogenaamde 2020 formaat!
Moest ff goed zoeken ivm nette prijs:
Bij nader inzien, als verlichting in achterbumpers te klein, maar dr komt nog wel een andere bestemming in me op...
Voor de achterbumpers komen nu deze led strips/bars met zogenaamde 5050 formaat ws2812b leds.
Nogmaals: ws2812b zijn zogenaamde addresseerbare/programeerbare led's ( ledstrips/bars ).
Elke rgb led op de strip/bar kun je een kleur en helderheid geven.
Voor de geinteresseerden hier wat Spielerei van mij met meterslange strips, van jaren terug:
De ledbars met type 5050 led's ontvangen.
Wist dat ze niet in de bumpers zouden passen.
Bumpers pas ik aan, of ik maak andere.
Dat het bruut wordt, is zeker!
Wist dat ze niet in de bumpers zouden passen.
Bumpers pas ik aan, of ik maak andere.
Dat het bruut wordt, is zeker!
Heb leven in het LED-balkje.
Ik weet , tis zomer, fietsen en andere bezigheden etc etc.
Maar ff deze pico icm met ws2812b werkend, geeft wel ff een boost voor straks herfst/winter!
Maar ff deze pico icm met ws2812b werkend, geeft wel ff een boost voor straks herfst/winter!
Speelkwartiertje...
Even de logic analyzer er aan, maakt veel duidelijk fouten zoeken.
Even de logic analyzer er aan, maakt veel duidelijk fouten zoeken.
Beetje meegaan met de tijd als het gaat om richting aangevers he!
Hier parkeerstand:
Hier parkeerstand:
Denk dat t volgende best wel leuk is.

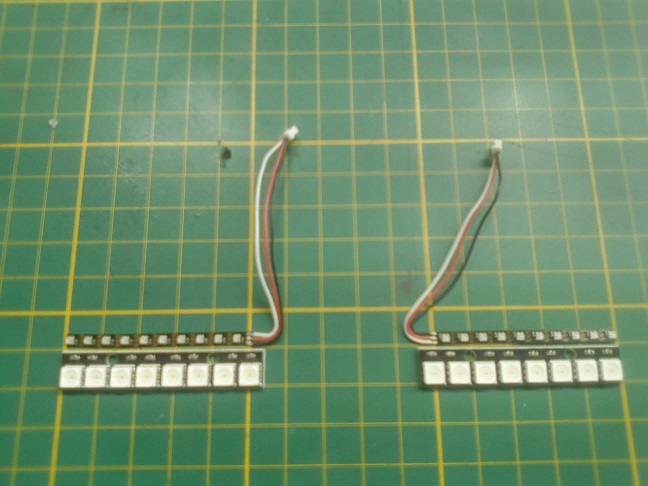

De ws2812b strips met 10x 2020 leds voor de richting aangevers.
De ws2812b bars met 8x 5050 leds voor de rest vd verlichting.
Sorry ff voor de slechte foto's. Spoedig weer scherpe foto's,
De ws2812b strips met 10x 2020 leds voor de richting aangevers.
De ws2812b bars met 8x 5050 leds voor de rest vd verlichting.
Sorry ff voor de slechte foto's. Spoedig weer scherpe foto's,
Gelijk ff proberen. Voila, de 2020 stripjes funcioneren ook.
Nog wel m'n code aanpassen ivm aantel led's
Nog wel m'n code aanpassen ivm aantel led's

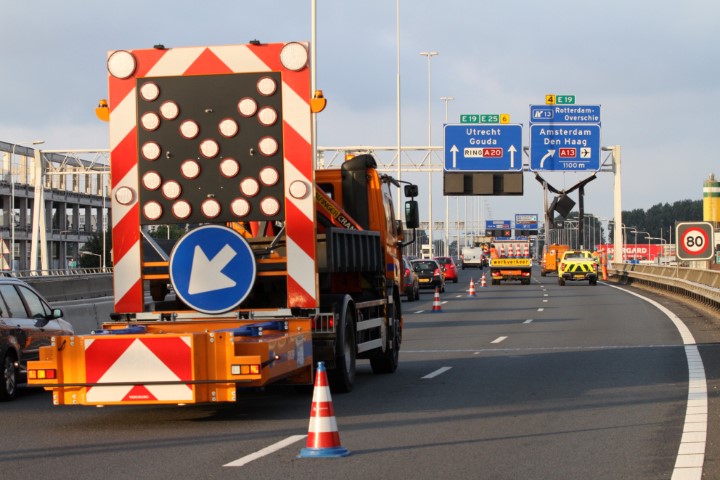

Wat 'matrix' bordjes besteld laatst. Leuk voor achterop de truck/dieplader.
bv 1 links met pijl naar links en 1 rechts met rood kruis.
Wel in andere verhouding als:
bv 1 links met pijl naar links en 1 rechts met rood kruis.
Wel in andere verhouding als:

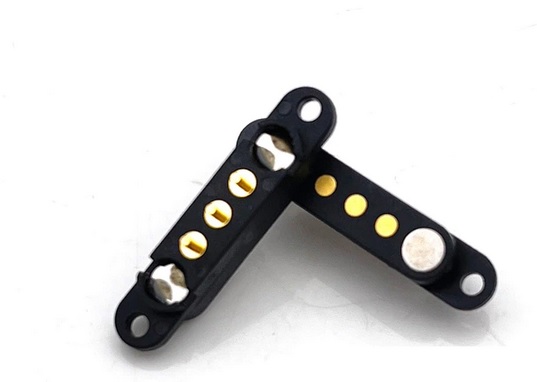

Even wat magnetische pogo connectortjes besteld.
De bedoeling is om op een aatal plaatsen op de truck en dieplader deze te plaatsen.
Dan kan ik eenvoudig zo'n led-matrix of bv een led-zaailichtjes plaatsen.
Al dan niet op de combinatie of zijlangs!
Ik gebruik 3 polige. Er zijn een plus, een min en een data-draad nodig.
( led-matrix en led-zwaailicht dmw 'adreseerbare' leds ).
Via software kan ik kiezen wat er op de led-matrixen verschijnt of een led-zaailichtje aansturen.
Heb deze, met een pitch van 2,54mm. Leuk compact dus!
Schroefgaten op pak'm beet 15@16 mm...

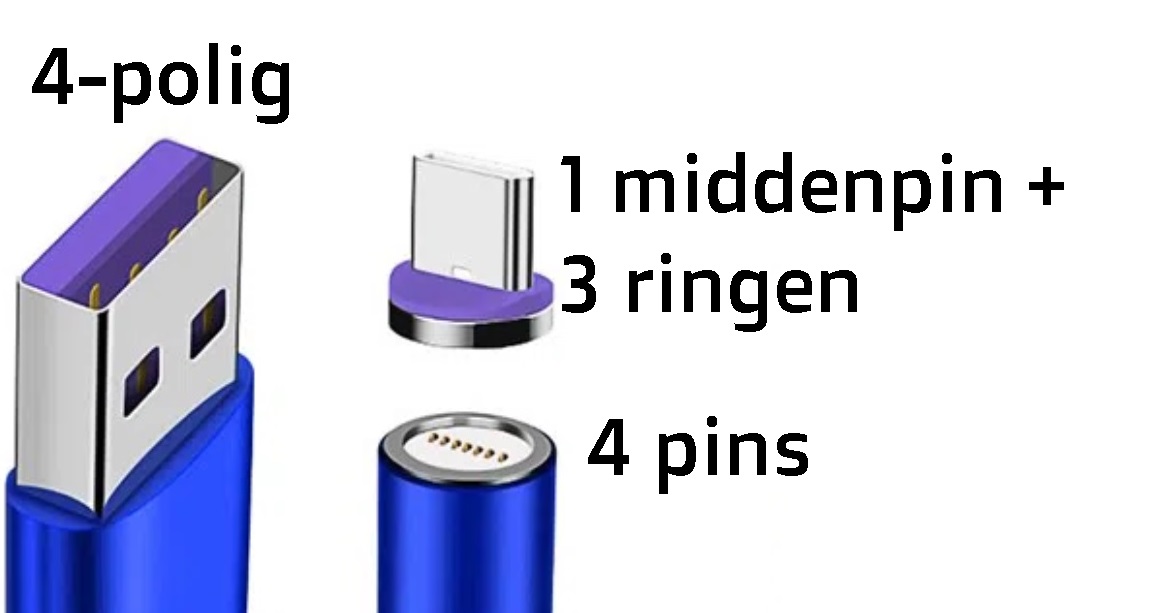

Ik gebruik soortgelijke magneet connectoren al in cirkelvorm, verkocht als zijnde USB--conectorten:
De bedoeling is om op een aatal plaatsen op de truck en dieplader deze te plaatsen.
Dan kan ik eenvoudig zo'n led-matrix of bv een led-zaailichtjes plaatsen.
Al dan niet op de combinatie of zijlangs!
Ik gebruik 3 polige. Er zijn een plus, een min en een data-draad nodig.
( led-matrix en led-zwaailicht dmw 'adreseerbare' leds ).
Via software kan ik kiezen wat er op de led-matrixen verschijnt of een led-zaailichtje aansturen.
Heb deze, met een pitch van 2,54mm. Leuk compact dus!
Schroefgaten op pak'm beet 15@16 mm...
Ik gebruik soortgelijke magneet connectoren al in cirkelvorm, verkocht als zijnde USB--conectorten:
Als ik straks weer echt bezig ben, eerst m'n draaibankprojectje afronden.
https://www.modelbouwforum.nl/threads/eigenbouw-van-draaibank-diy-lathe.275050/#post-4116196
E.a.a. aan onderdeeltje maken/bewerken voor aandrijving truck.
https://www.modelbouwforum.nl/threads/eigenbouw-van-draaibank-diy-lathe.275050/#post-4116196
E.a.a. aan onderdeeltje maken/bewerken voor aandrijving truck.
Hoi, Marceline, ik doe het ff redelijk uitgebreid:
De mijne heb ik via ali-express.
Er zijn ontelbare soorten ( ook qua afmeting ) led-matrixes.

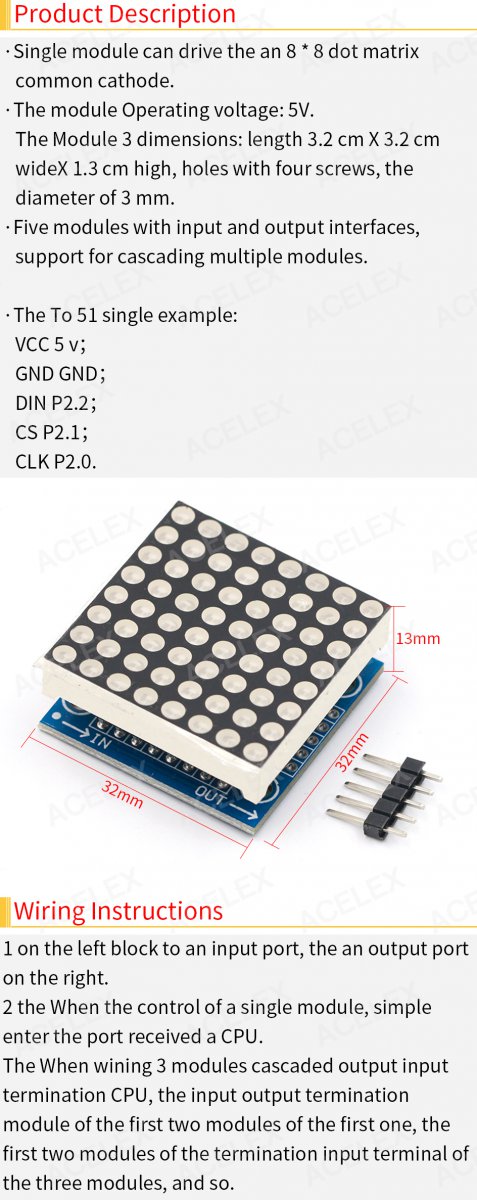

Mijn LED-matrix ansich wordt aangestuurd dmv de MAX7219 chip,deze zit op het printje waarop ook de ledmatrix zit.
Via een microcontroller of iets dergelijk stuur je data ( dmv 1 lijntje ) naar deze chip.
LET OP! Dit is anders dan de zogenaamde adreseerbare WS281b led-strips! Hier staan alle leds in serie, ook als het er physic als een matrix uitziet!
De MAX7219 stuurt 'echt' een matrix aan:
( ff willekeurig schema van internet )
De MAX7219 en de 64 leds zitten kant en klaar op 1 printje.
Ik zie dat ik een denkfout heb gemaakt, het is niet dmv 1 datalijn. Komt goed...
De MAX7219 is nieuw voor mij, ik moet bottom-up coderen dus, in mijn Pascal taal.
Had leifst met ws281b leds uiteraard, ben ik bekend mee, en is maar 1 stuurlijn )
Als code kaar is, maak ik deze freeware.
Voor C-talen ( zelf uitzoeken ) zijn er denk ik genoeg libraries met kant en klare code.
'Mijn' code maak ik voor de raspberryi-PI PICO.
Het liefst had ik RGB ledbordjes en dan in klein formaat.
Niet kunnen vinden en/of erg duur.
Heb nu 'deze', 32x32mm, de rode en geel/oranje variant.

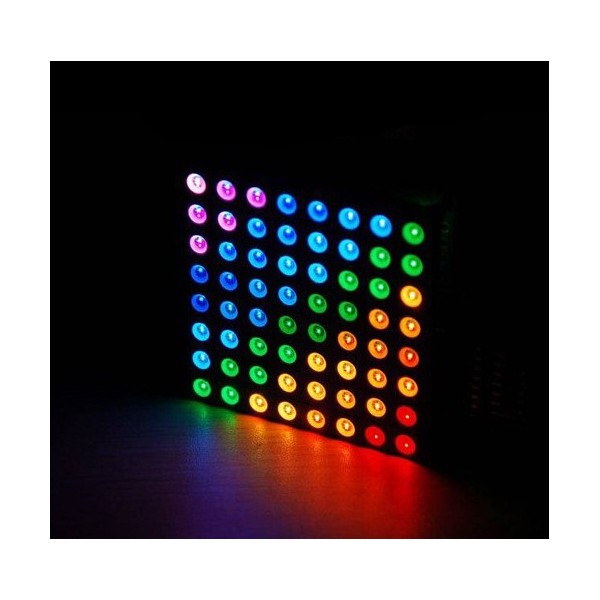

Mocht ik een groot matrix bord willen dan wordt het eenvoudig een led ws2812b matrix ( RGB dus ).
Heb ze al gezien vanaf 65x65mm en met meer dan 8x8 leds...
De mijne heb ik via ali-express.
Er zijn ontelbare soorten ( ook qua afmeting ) led-matrixes.
Mijn LED-matrix ansich wordt aangestuurd dmv de MAX7219 chip,deze zit op het printje waarop ook de ledmatrix zit.
Via een microcontroller of iets dergelijk stuur je data ( dmv 1 lijntje ) naar deze chip.
LET OP! Dit is anders dan de zogenaamde adreseerbare WS281b led-strips! Hier staan alle leds in serie, ook als het er physic als een matrix uitziet!
De MAX7219 stuurt 'echt' een matrix aan:
( ff willekeurig schema van internet )
De MAX7219 en de 64 leds zitten kant en klaar op 1 printje.
Ik zie dat ik een denkfout heb gemaakt, het is niet dmv 1 datalijn. Komt goed...
De MAX7219 is nieuw voor mij, ik moet bottom-up coderen dus, in mijn Pascal taal.
Had leifst met ws281b leds uiteraard, ben ik bekend mee, en is maar 1 stuurlijn )
Als code kaar is, maak ik deze freeware.
Voor C-talen ( zelf uitzoeken ) zijn er denk ik genoeg libraries met kant en klare code.
'Mijn' code maak ik voor de raspberryi-PI PICO.
Het liefst had ik RGB ledbordjes en dan in klein formaat.
Niet kunnen vinden en/of erg duur.
Heb nu 'deze', 32x32mm, de rode en geel/oranje variant.
Mocht ik een groot matrix bord willen dan wordt het eenvoudig een led ws2812b matrix ( RGB dus ).
Heb ze al gezien vanaf 65x65mm en met meer dan 8x8 leds...
