Bouwverslag 5-assige trekker met dieplader.

Gevaarte moet ook geluid hebben!

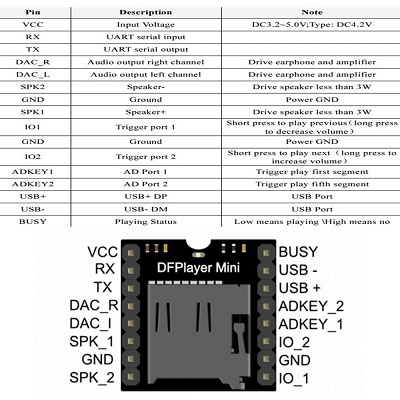

Paar ( stereo ) mp3 moduletjes besteld.



Wel eerst ff het seriele protocol opgezocht:
https://picaxe.com/docs/spe033.pdf

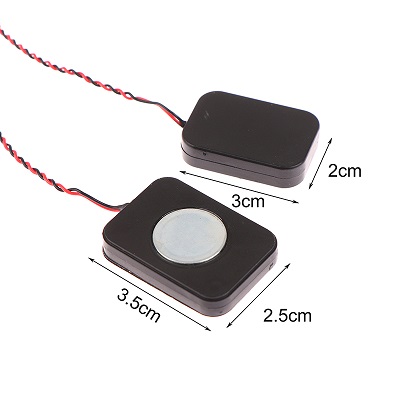

Poar spiekertjes d'rbie!

Indien nodig, nog wat zwaar geschut voor genoeg bass!



Au...

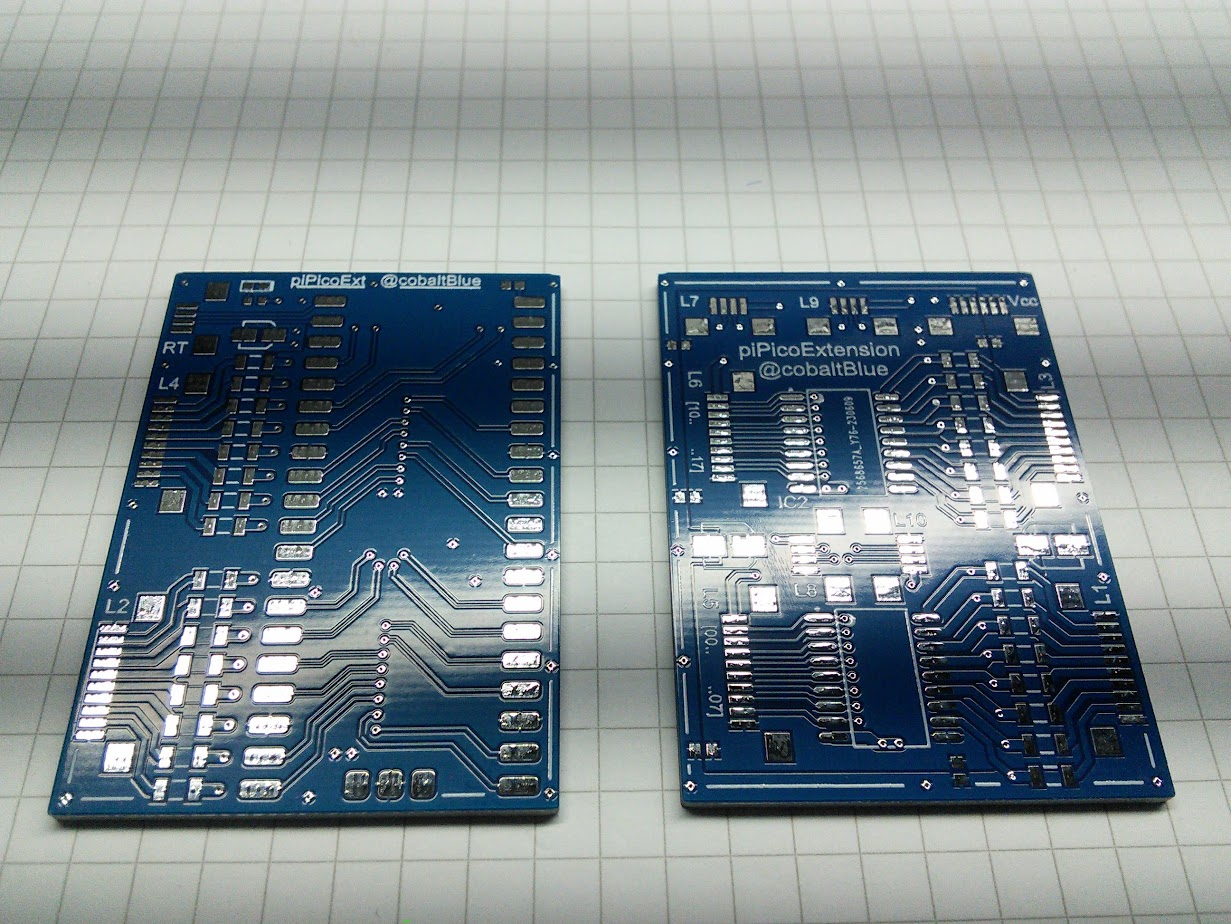

Printjes ontvangen!



39mm x 54mm

Elke keer weer verbaasd hoe ze dat maken!

Een volgend project wordt 4 -laags!



Dus...


Het pi pico printje dmv de zogenaamde 'kantelen' op m'n printje gesoldeerd.
Tussen de 2 printen heb ik 1mm gelaten.

Op de open plekken komen weerstandjes.
De waarde nog bepalen, afhankelijk wat voor led's er aan de bijbehorende uitgangen zitten.



Leven in de brouwerij!

Even 2x 2-ledstrips ws2812 aangesloten met wat 'pixel-party' code in de pi PICO.



Ging niet ff vlot via code-copy-paste , maar heb de richtingaanwijzers (weer) draaiend!



2 op ws2812 led matrixes aangesloten, op de knipperlicht code:




Schik



.



Wat nieuws en beter gefilmd:

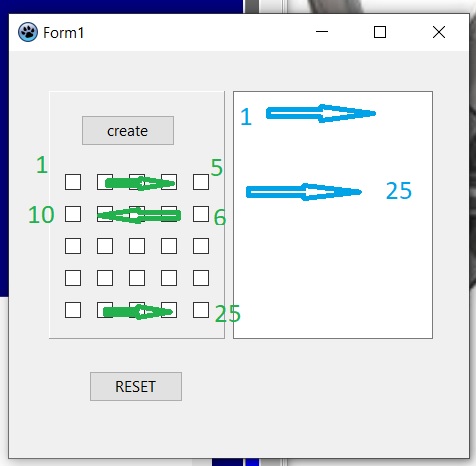

Even een een tooltje gemaakt om eenvudiger een matrix te cre'eren.

In m'n ws2812b matrix, staan de leds niet in matrix geschakeld maar in 1 lijn.
Deze 'kronkelt' over het printje.



Andere reden voor het tooltje is dat ik de pico programmertaal geen gebruik kan maken
van 1-en en 0-en om true en false te generenen. In al mn andere programmeeromgevignen kan ik dat WEL.
EN bij het vullen van veel 1-en 0-en is dat iritant veel type werk.

Let op: het toolje geeft alleen aan 'led-actief of -niet, dus geen kleur/intensiteit.
Kan ik nog wel maken maar praktisch...mmm tja...

Hoop dat het duidleijk is:



Even aan't rommelen geweest met de RS232 vd raspberry pi pico.

De pico transmit nu! Op 115200Baud.

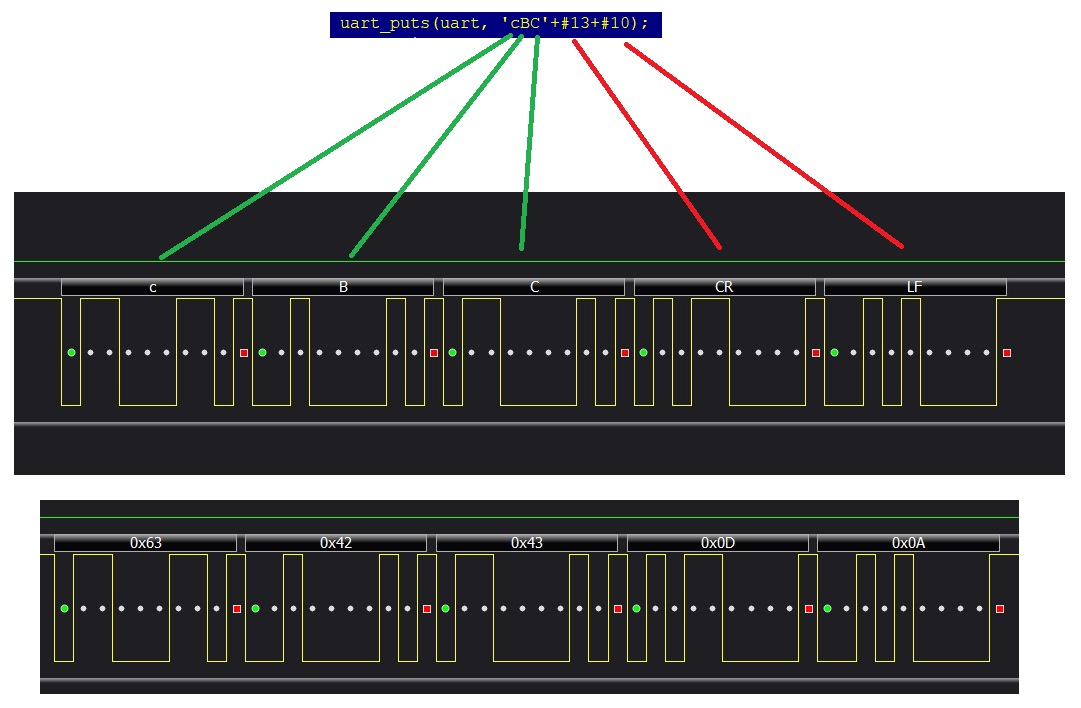

Met de handige usb pc-logic analyzer signaal bekeken voila:



Onderste 'balk' geeft de ASCII-code aan.
De bovenste wat dit betekent!

Je herkent al snel de letters c, B en C!
De laatste 2 tekens zijn gereserveerde tekens, beter gezegd 'stuursignalen'.

CR = cariage return
LF = line feed

Volgende stap is de pi pico te laten ontvangen.wel ff opletten met spanningsnieveaus, meen dat de pi pico op 3,3V alles 'doet'...en dat is NIET 5 V
Voorlopig ff met de pc, javeel handiger in testfase etc. Straks mag de Arduino gaan zenden ( en ontvangen vd pico ).

To be continued...



Mmm...ipv voltage niveau adaptertjes tussen de pico en de pcUSBtoRS232 te plaatsen,
heb ik maar even pcUSBtoRS232 besteld. Deze hebben dmv een jumpertje de keuze tussen 3.3V en 5V.
Handiger dan een extra printje er tussen te 'knopen'.

Goed weekend!



De USB naar serial Tx/Rx ( keuze 3.3V of 5V )
werken goed.

Goed weekend!



Jaja, de koude maanden zijn weer begonnen...warme choco en de werkplaats in!

Marcel!



Verder met wat elektronica en software.
Eerst een schermpje via een raspberry pi pico
werkend zien te krijgen.

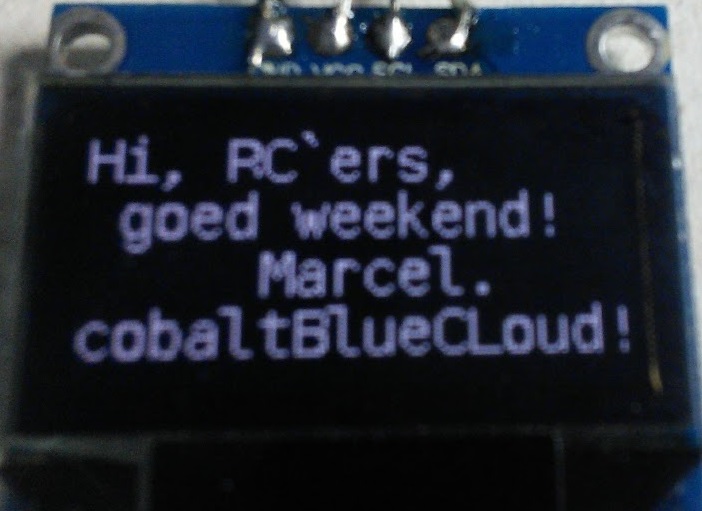

ssd1306 schermpje:



Dus...



Gisteravond ff gemaakt, nu ff posten.
Dat langzame A, B, C, 1, 2 en 3 is puur ivm testen.
Moet nog e.e.a. 'ok' maken in de code...



Waarom rechts de tekst in ene is verschoven...



Ik ben toch vooral benieuwd waar die
" 5-assige trekker met dieplader." nu blijft.
