Chapter ? - Houtsnijwerk verschansing

Zo'n Xebec was zee rijkelijk versierd met houtsnijwerk, dat betekent dat ik er nog wel wat uurtjes in ga steken. Ik heb in mijn vorige update op het achterdek de verhoogde verschansing aangebracht.
Deze heb ik tegenstelling tot de kitmaker langer gemaakt. Dit was niet zonder reden. Ik wil deze voorzien van snijwerk. Natuurlijk wederom in de Barok stijl.

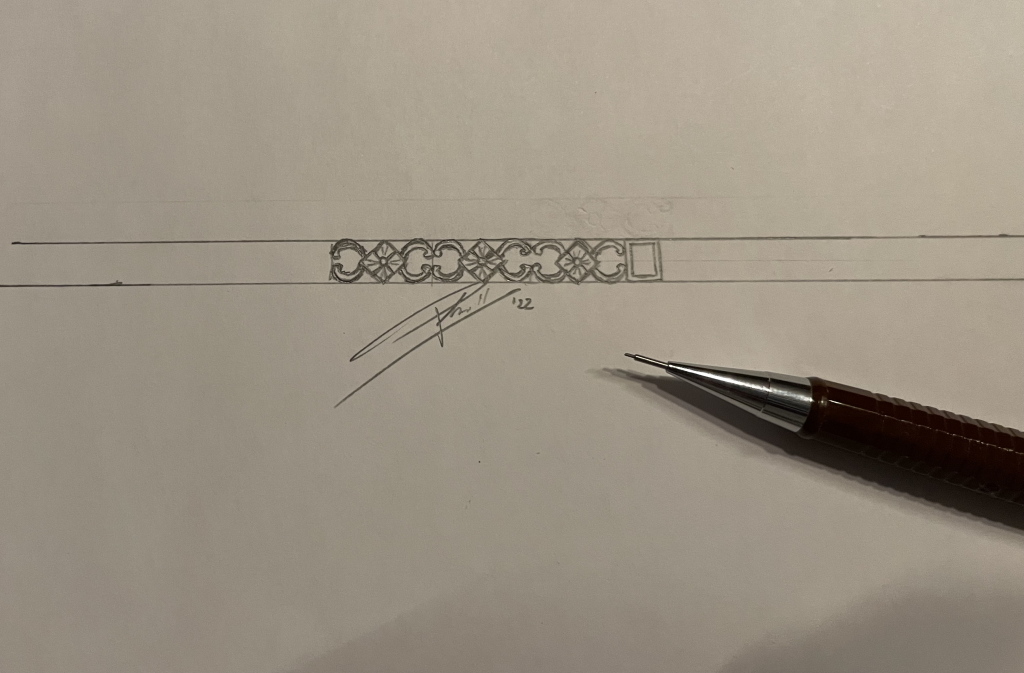

Zoals altijd begint het met een tekening van het ontwerp. Omdat het patroon zich zal repeteren over de lengte hoef ik maar een stukje te tekenen. De afmeting is 5mm hoog, 2mm dik en heel wat mm's lang.

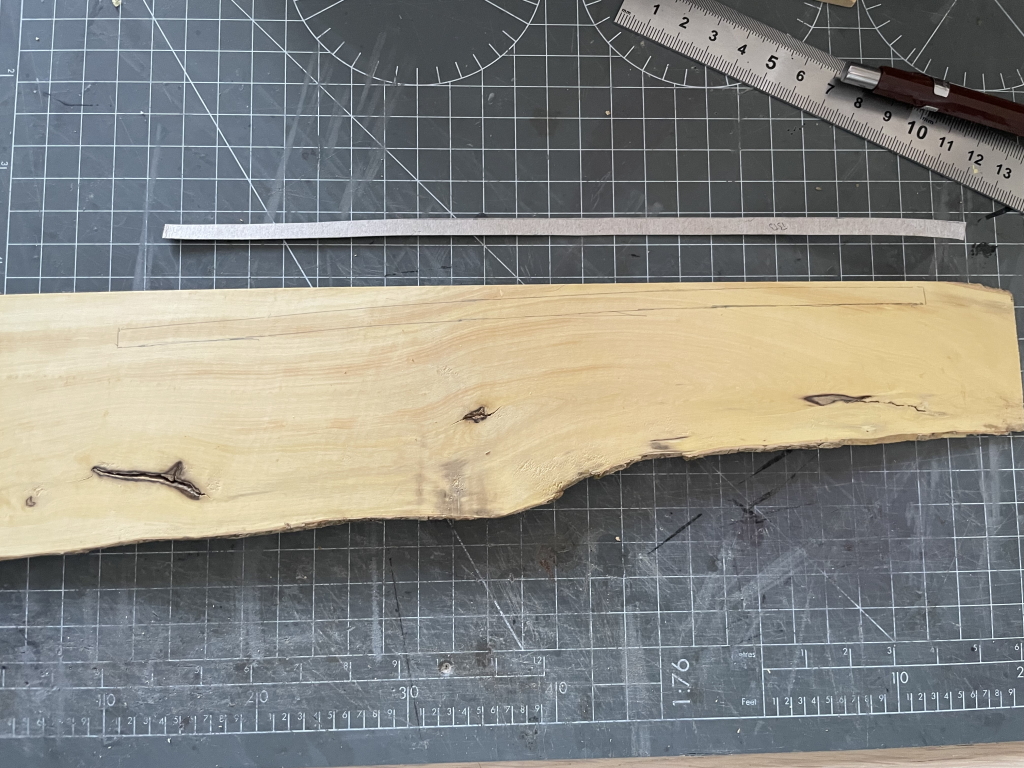

Ik maak een kartonnen mal op maat en neem dit over op het hout. Dit doe ik twee keer aangezien er ik er twee nodig heb. (SB en BB)

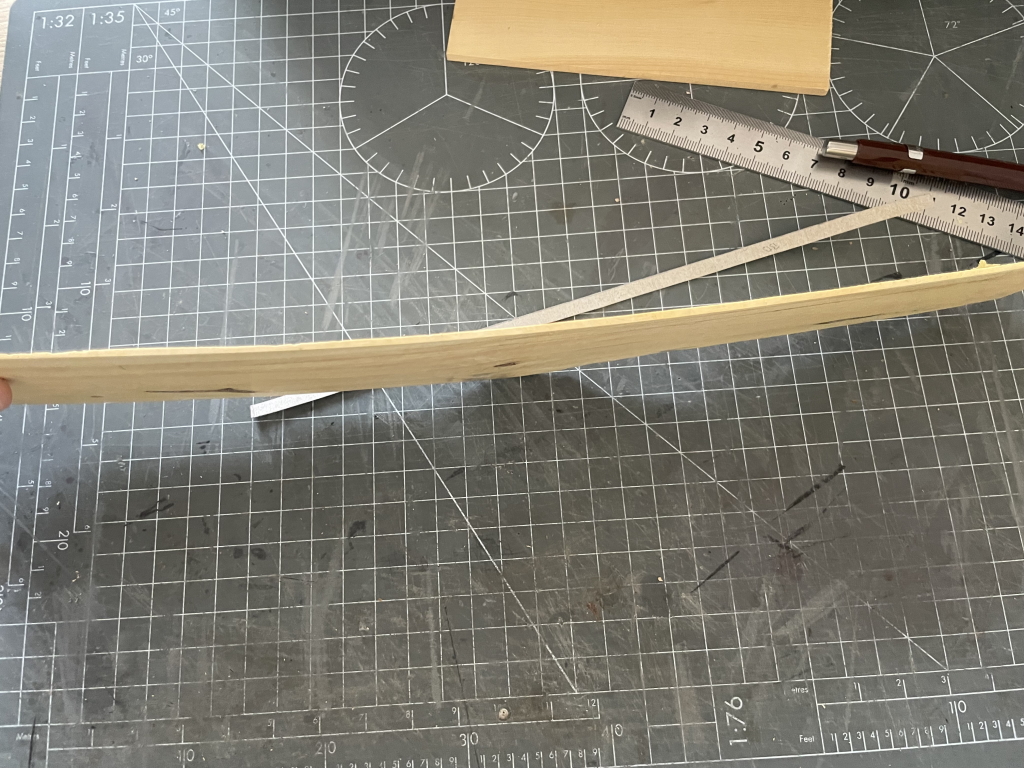

Ik heb gelukkig ooit een lintzaag (tafelmodel) cadeau gekregen van mijn vrouw. Die biedt uitkomst om een "plak" te zagen op 3mm dikte. Ik verklein het later naar 2mm



Nu is het een kwestie van om de twee modellen uit de plak hout te zagen en het patroon over te nemen op het hout.

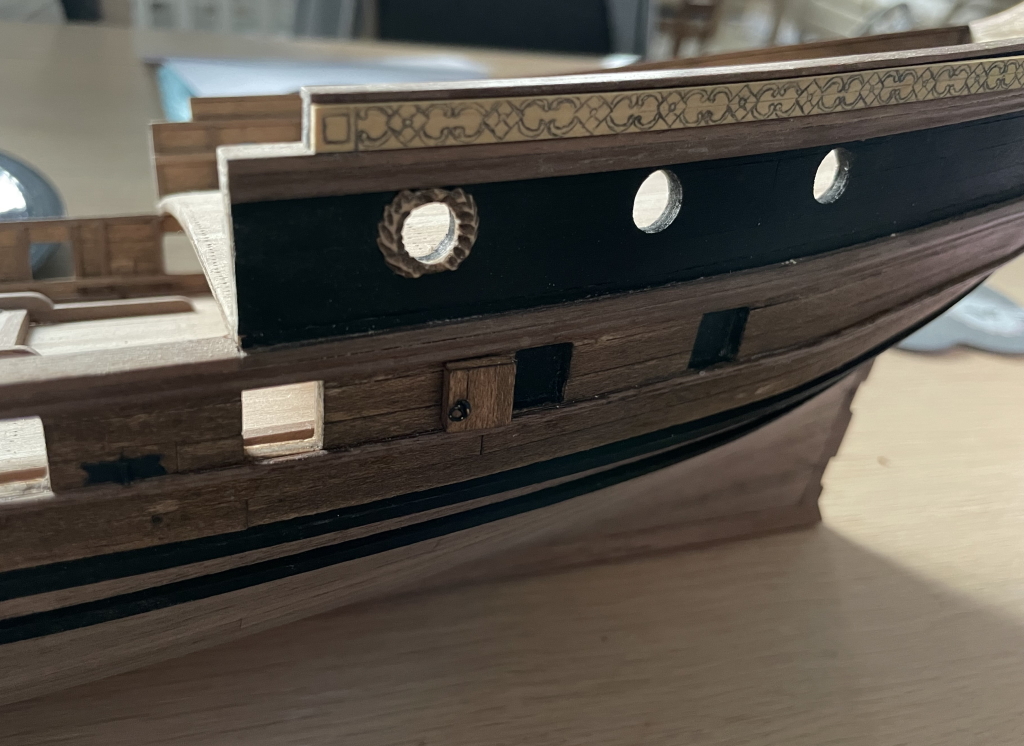

We gaan het stukje hout eens passen op de plek waar het snijwerk t.z.t. moet komen.

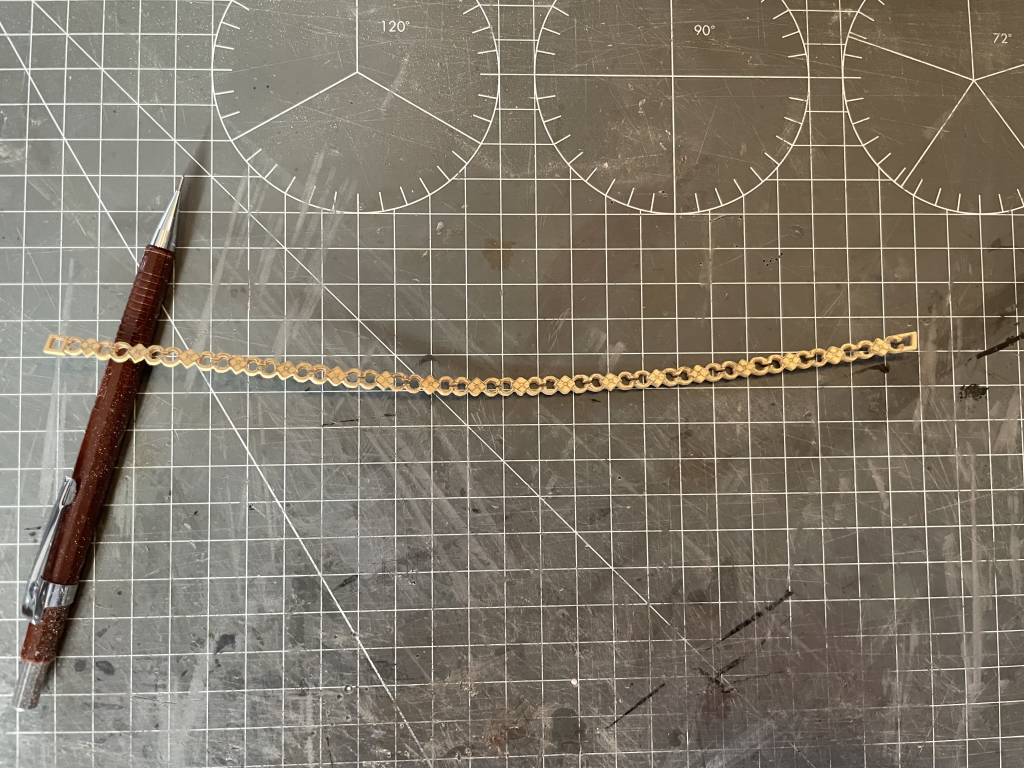

Nu komt een van de lastigere punten. Het patroon moet uitgezaagd worden met een figuurzaag. Dit is te klein en te dun om met de figuurzaag te doen.

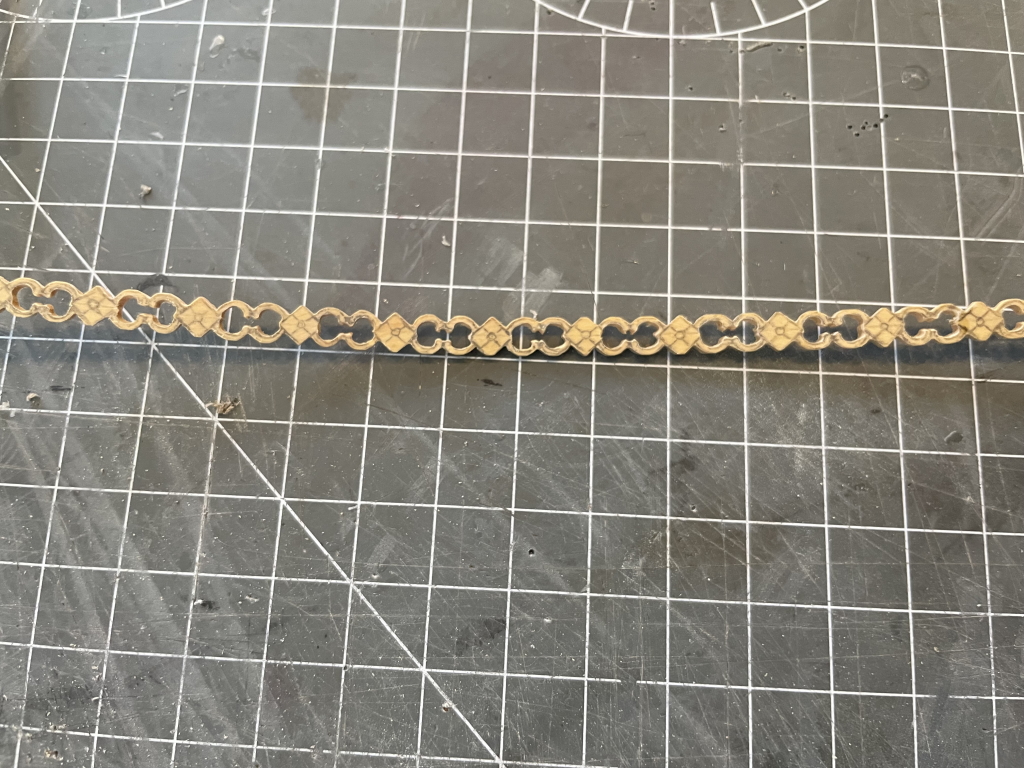

In plaats daarvan gebruik ik mijn Proxxon multitool en mijn vertrouwde naaldvijlen. De naaldvijlen gebruik ik voor de buitenkant en voor de binnenkant mijn Proxxon.

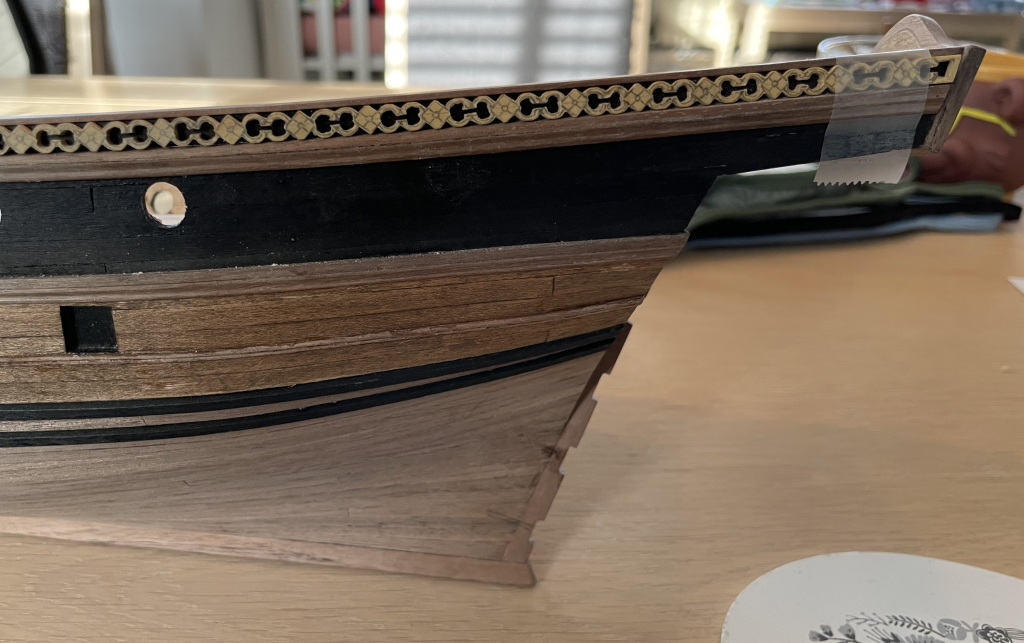

nog eens dry-fitten....

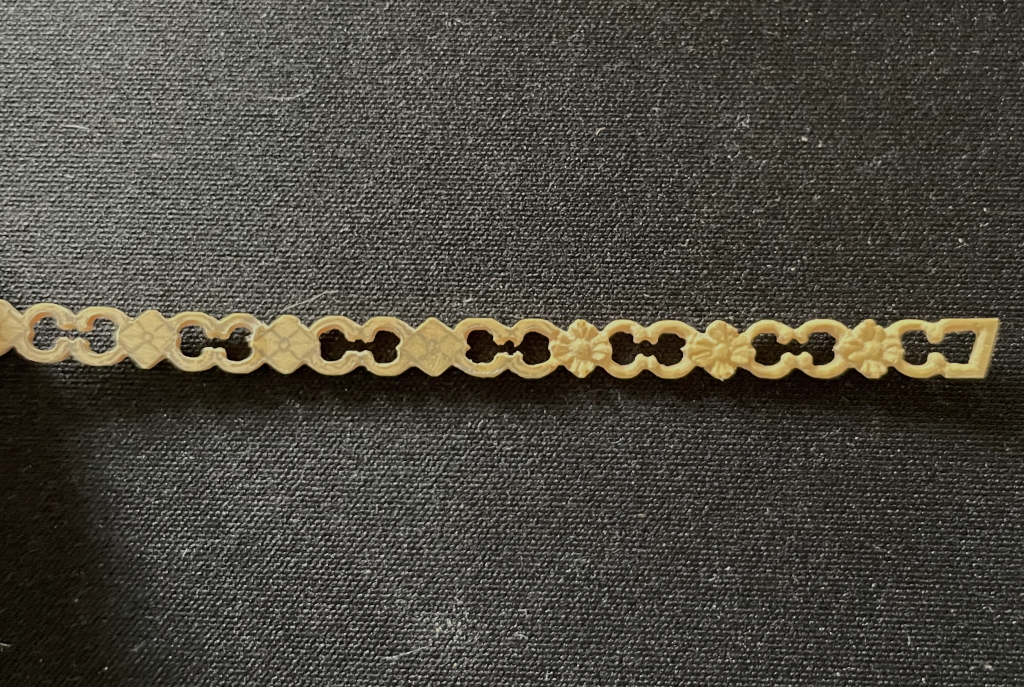

En dan ben ik begonnen met het snijden van de diepte en grove vorm. Eerst de bloemetjes, daarna de stengels.



To be continued...

Pter



Je blijft ons verrassen!



Positief hoop ik dan?



Altijd mooi om te zien hoe een ander dit aanpakt. Kunnen we iets bijleren.



Dat wordt een sjiek scheepje!



Een absoluut mooie aanvulling van je model, erg benieuwd naar het eind resultaat.



Dit gaat wel heel deftig worden hoor



Ziet er weer zeer geslaagd uit Peter

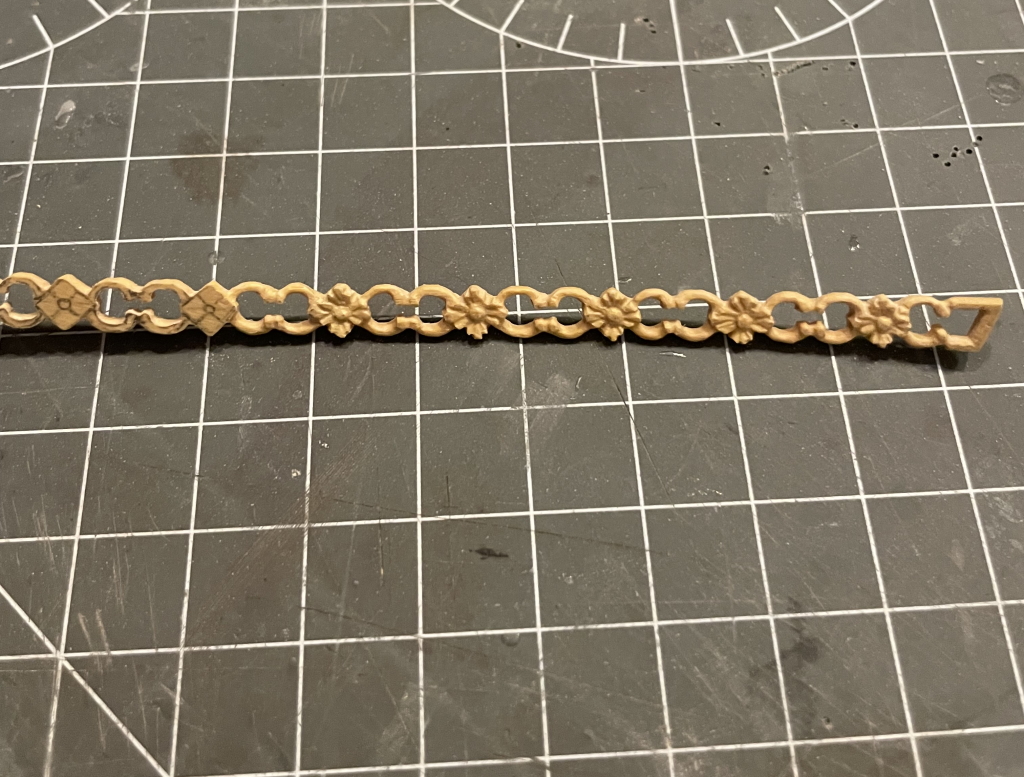

Ik heb met iets beter licht kunnen fotograferen. Je ziet dan wat meer de diepte in het minisnijwerkje...
