    Het wordt inderdaad een prachtig bouwwerk! En dat gewicht moet het dikke profiel wel aankunnen.
    Ik persoonlijk geef de voorkeur aan iets zwaardere kisten, dat ligt lekker stabiel in de lucht. Ik vind dat prettiger vliegen dan van die hele lichte kisten waar de wind veel vat op heeft. Maar het gewicht moet natuurlijk wel binnen de perken blijven. Het moet geen vliegende baksteen worden.
    Ik ben al benieuwt naar het eindresultaat.

    Vincent de Bode vindt dit leuk.
  2. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.905
    Locatie:
    groningen
    Waanzinnig ding!

    Errug mooi.

    Weet je het aantal dm2 van de vleugels?

    Succes met het vervolg. :thumbsup:


    jan.

  3. Vincent de Bode

    Vincent de Bode PH-SAM

    Lid geworden:
    8 mrt 2018
    Berichten:
    230
    Locatie:
    Hillegom
    Dank heren voor de bemoedigende woorden!
    Vleugel is 66dm2
    Vincent

  4. Vincent de Bode

    Vincent de Bode PH-SAM

    Lid geworden:
    8 mrt 2018
    Berichten:
    230
    Locatie:
    Hillegom

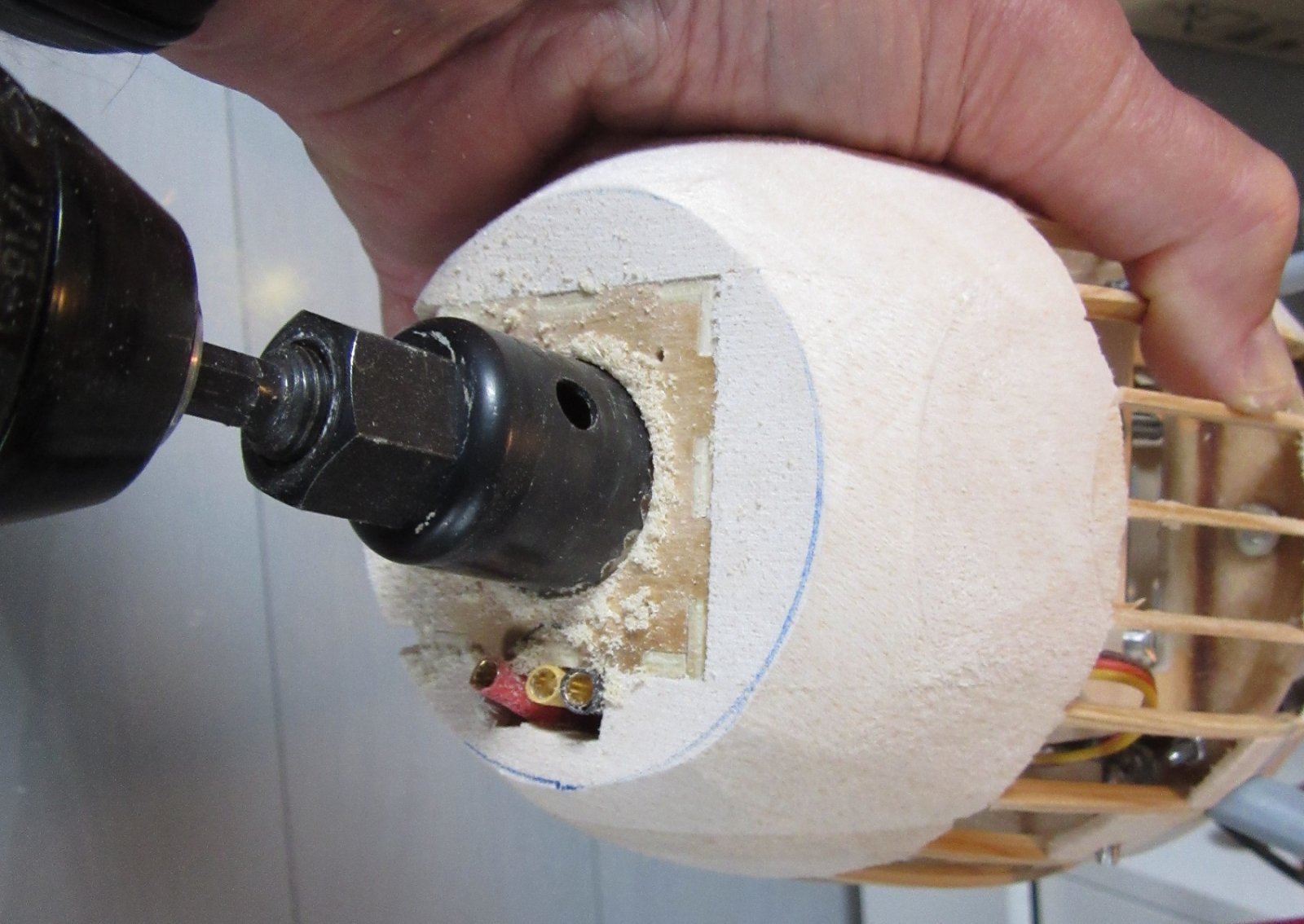

    In het prachtige bouwverslag van de Dornier Do24K van Bart 83 zag ik dat het centrale gedeelte van de motorspanten weggelaten waren, dat leek mij een prima idee, lichter en een prima koeling. Dus met een gatenzaag in de weer

    261 IMG_3623.JPG

    Voor proef een motor gemonteerd

    262 IMG_3624.JPG


    en ook de dummy waar ik in het “carter” ook een flink gat maakte om, een hopelijk goede, koeling te verkrijgen

    263 IMG_3626.JPG

    264 IMG_3627.JPG

    Een aantal stukken van de echte FXX waren met aluminium plaat bekleed en die wilde ik niet met zilverkleurig oracover bekleden, maar spuiten.

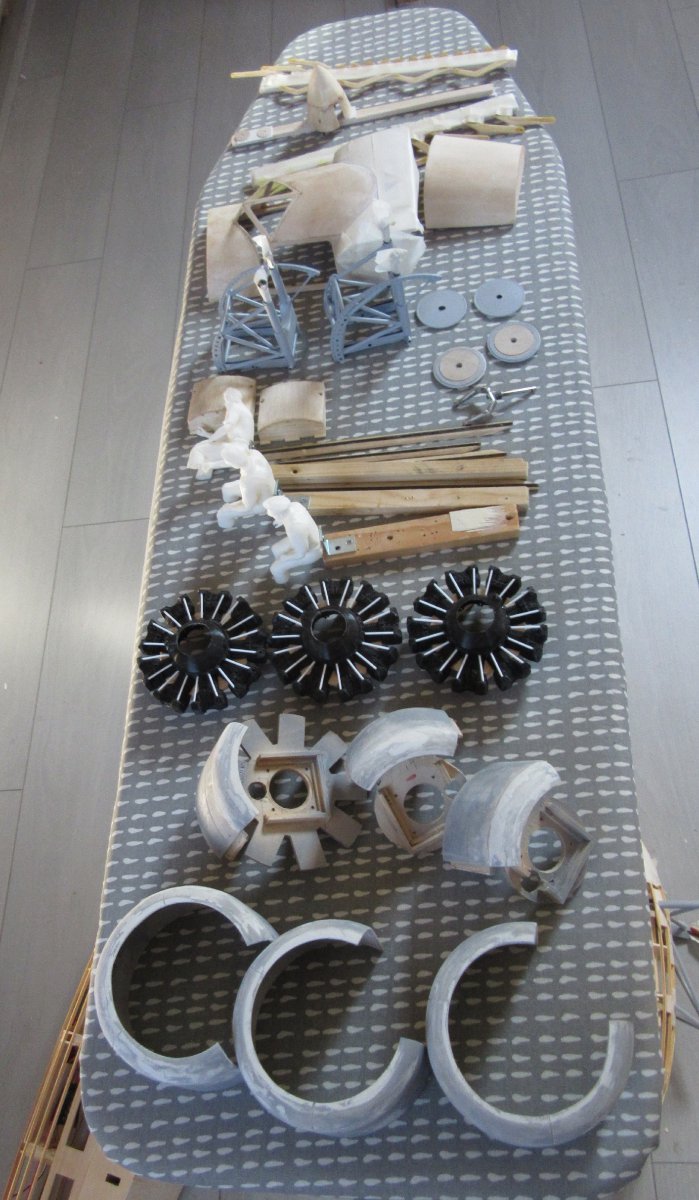

    De balsa onderdelen eerst 2x in de porienfuller en dan in de spuitplamuur/primer, schuren, nog een keer primer, nog een keer schuren, …

    265 IMG_3628.JPG

    Het zijn veel kleine losse onderdelen... en op een mooie dag met weinig wind buiten tenslotte gespoten met “alumium engine paint” van de locale auto onderdelen handel.

    266 IMG_3631.JPG
    268 IMG_3635.JPG

    Ik had wat angst om metallic te spuiten, gelukkig is deze verf niet zo kritisch, daar was ik erg blij mee!.

    En de cockpit op de romp

    269 IMG_3633.JPG
    270 IMG_3632.JPG met de nog ongeschilderde NACA kap, die moet blauw worden en dat gaat pas gebeuren als de F XX helemaal bekleed is.



    Vincent

    Bruno van Hoek, jmk1, RobtH en 11 anderen vinden dit leuk.
  5. Kjel Postema

    Kjel Postema Vriend van modelbouwforum.nl

    Lid geworden:
    6 jan 2021
    Berichten:
    506
    Locatie:
    Ede
    Ziet er goed uit Vincent! Het begint al op te schieten.

    Vincent de Bode vindt dit leuk.
  6. Bertus

    Bertus verslagschrijvers Forum veteraan

    Lid geworden:
    23 sep 2002
    Berichten:
    13.233
    Locatie:
    Krimpenerwaard
    Heb je wel blanke lak over de metallic lak gespoten?

  7. Vincent de Bode

    Vincent de Bode PH-SAM

    Lid geworden:
    8 mrt 2018
    Berichten:
    230
    Locatie:
    Hillegom
    Nee Bertus, dat heb ik niet gedaan, ook niet aan gedacht overigens...
    Na wat nadenken komt dat misschien wel goed uit.
    De lak is een aluminium imitatie en de echte F XX was het aluminium (denk ik) onbehandeld en zal vast niet mooi egaal gebleven zijn (denk ik).
    Maar ik weet het niet zeker en misschien wordt het lelijk, ofschoon een beetje patina helemaal niet zou misstaan, ik wacht af.

    Groet, Vincent

  8. Bertus

    Bertus verslagschrijvers Forum veteraan

    Lid geworden:
    23 sep 2002
    Berichten:
    13.233
    Locatie:
    Krimpenerwaard
    Ik snap het.
    Normaal doe je volgens mij altijd blanke lak over metallic lak.
    Nu krijg je hem niet glad vanwege de metaal stukjes.
    Als het anders is hoor ik het graag.

    Het is wel een prachtig project.

  9. Vincent de Bode

    Vincent de Bode PH-SAM

    Lid geworden:
    8 mrt 2018
    Berichten:
    230
    Locatie:
    Hillegom
    Ik ga het bij de winkel navragen, zoals ik al zei, niet over nagedacht.....

    Groet, Vincent

  10. Kjel Postema

    Kjel Postema Vriend van modelbouwforum.nl

    Lid geworden:
    6 jan 2021
    Berichten:
    506
    Locatie:
    Ede
    Wat ik altijd begrepen heb is dat metallic lak zonder blanke lak prima kan. Alleen bestaat hoogglans metallic lak niet en is dat de reden dat er blanke lak over gespoten wordt om een hoogglans afwerking te krijgen. Maar pin me hier niet op vast.

    Bertus vindt dit leuk.
  11. Vincent de Bode

    Vincent de Bode PH-SAM

    Lid geworden:
    8 mrt 2018
    Berichten:
    230
    Locatie:
    Hillegom
    Dat lijkt mij best logisch Kjel, dan is het probleem opgelost (en scheelt mij weer werk!).

  12. Bertus

    Bertus verslagschrijvers Forum veteraan

    Lid geworden:
    23 sep 2002
    Berichten:
    13.233
    Locatie:
    Krimpenerwaard
    Ik ben benieuwd daar leer ik ook weer van.

    Vincent de Bode vindt dit leuk.
  13. Kjel Postema

    Kjel Postema Vriend van modelbouwforum.nl

    Lid geworden:
    6 jan 2021
    Berichten:
    506
    Locatie:
    Ede
    Dat scheelt inderdaad werk (en gewicht). Maar navragen kan geen kwaad. Ik durf het niet voor de volle 100% zeker te zeggen.

    Vincent de Bode vindt dit leuk.
  14. Bertus

    Bertus verslagschrijvers Forum veteraan

    Lid geworden:
    23 sep 2002
    Berichten:
    13.233
    Locatie:
    Krimpenerwaard
    Het zou zomaar kunnen dat je gelijk hebt.

    Vincent de Bode vindt dit leuk.
  15. Vincent de Bode

    Vincent de Bode PH-SAM

    Lid geworden:
    8 mrt 2018
    Berichten:
    230
    Locatie:
    Hillegom
    Ik dacht dat de gondels nu bekleed konden worden, ik vergeet altijd een plekje wat ik eigenlijk beter had moeten schuren! Ik moest de gondels in stroken bekleden, telkens iets ter breedte van 4 stringers.

    271 IMG_3646.JPG

    Dat was een geduldwerkje en tenslotte ook nog het stuk tussen de struts, dat moest papieren malletjes.

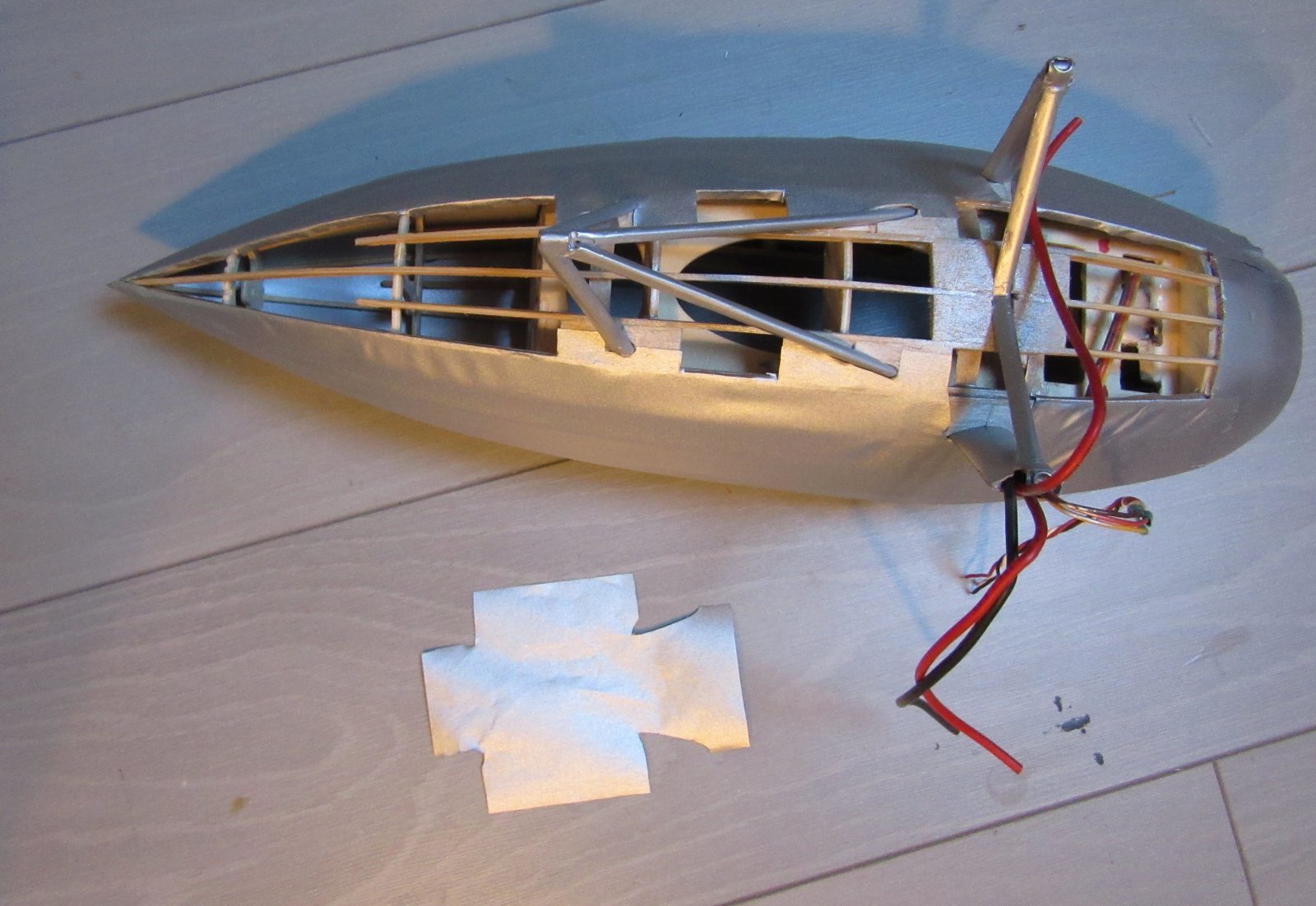

    272 IMG_3647.JPG

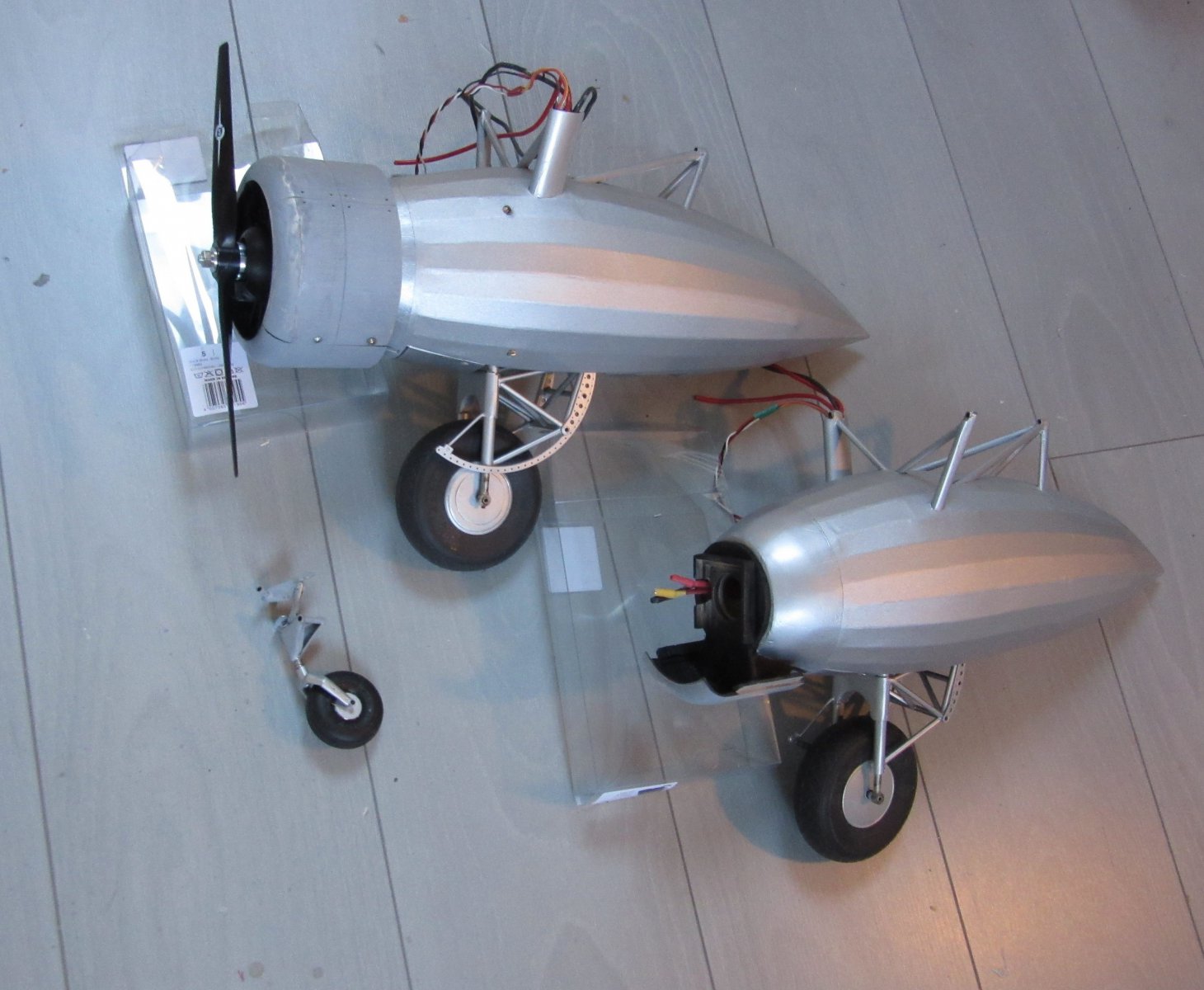

    Het folie boutje was ineens erg groot…

    273 IMG_3650.JPG

    Triplex schijfjes op het staartwiel verhullen de spetterende chromen naaf.

    274 IMG_3651.JPG

    Daarna lijmde ik het motor schot met het onderste stuk van de NACA kap vast aan/ in de gondel


    275 IMG_3652.JPG

    Een proefmontage is natuurlijk leuk, E-motor, dummy, NACA kap, onderstel en afneembaar paneel aan de onderkant. Deze foto is van de rompzijde van de gondel, indien gemonteerd uit zicht.

    276 IMG_3658.JPG

    Nu ik eenmaal aan het bekleden was, ben ik maar meteen met de vleugels doorgegaan. Eerst de onderkant beitsen. Na een paar proefstukjes kwam ik uit op Teinte Antiquaire van Liberon met een mengsel van “merisier” en “chene moyenne” . Dit is beits (ruikt naar alcohol), die ik ken van het Retroplane forum en heb die een tijdje geleden in een Franse bricolage (DHZ winkel) heb gekocht.

    277 IMG_3655.JPG
    Daarna 2X in porienfuller en 1X in jachtlak (wat dik geworden)
    278 IMG_3656.JPG

    De kleur leek zowaar op mahonie triplex, dat was fijn. Daarna de flaps en rolroeren weer gepast en de uithouders met 5 min epoxy in de gaten gelijmd. De scharnieren bestaan uit afstandsbusjes en M2 boutjes.Jammer genoeg tekenen de stringers een beetje, hopelijk valt dat mee als de registratie letters erop geplakt zijn.

    279 IMG_3659.JPG

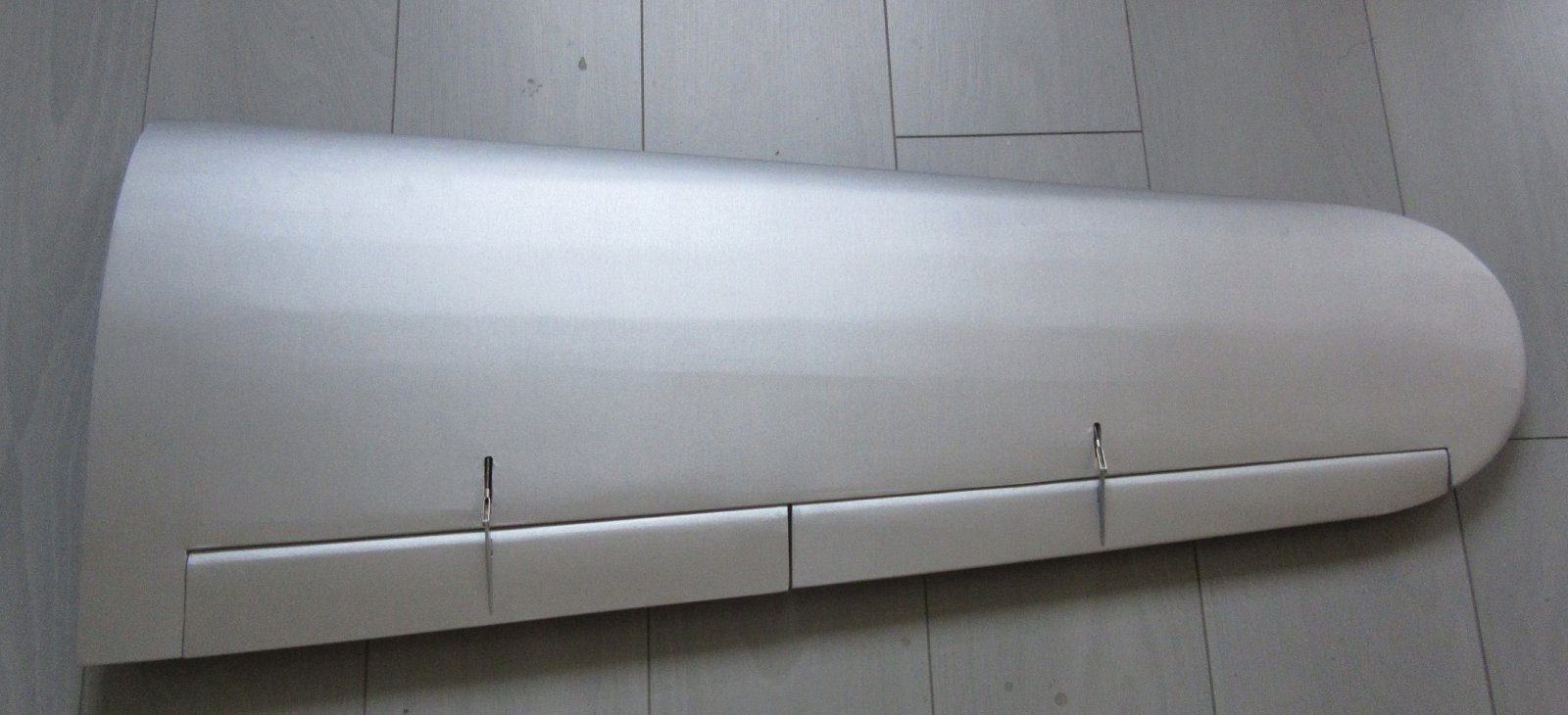

    Na wat aanpassingen bewoog het soepel.
    280 IMG_3660.JPG

    Wat een brede vleugel!



    Vincent.

    jmk1, Bruno van Hoek, RobtH en 7 anderen vinden dit leuk.
  16. Kjel Postema

    Kjel Postema Vriend van modelbouwforum.nl

    Lid geworden:
    6 jan 2021
    Berichten:
    506
    Locatie:
    Ede
    Dat ziet er goed uit :thumbsup:! Het leuke van de afwerkfase vind ik altijd, dat je het model dan echt tot leven ziet komen.

    Vincent de Bode vindt dit leuk.
  17. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    3.097
    Locatie:
    Sleen
    Mooi werk! Het balsa is idd niet meer als ''balsa'' te herkennen :)

    Bart

  18. Vincent de Bode

    Vincent de Bode PH-SAM

    Lid geworden:
    8 mrt 2018
    Berichten:
    230
    Locatie:
    Hillegom
    Dankjulliewel :)

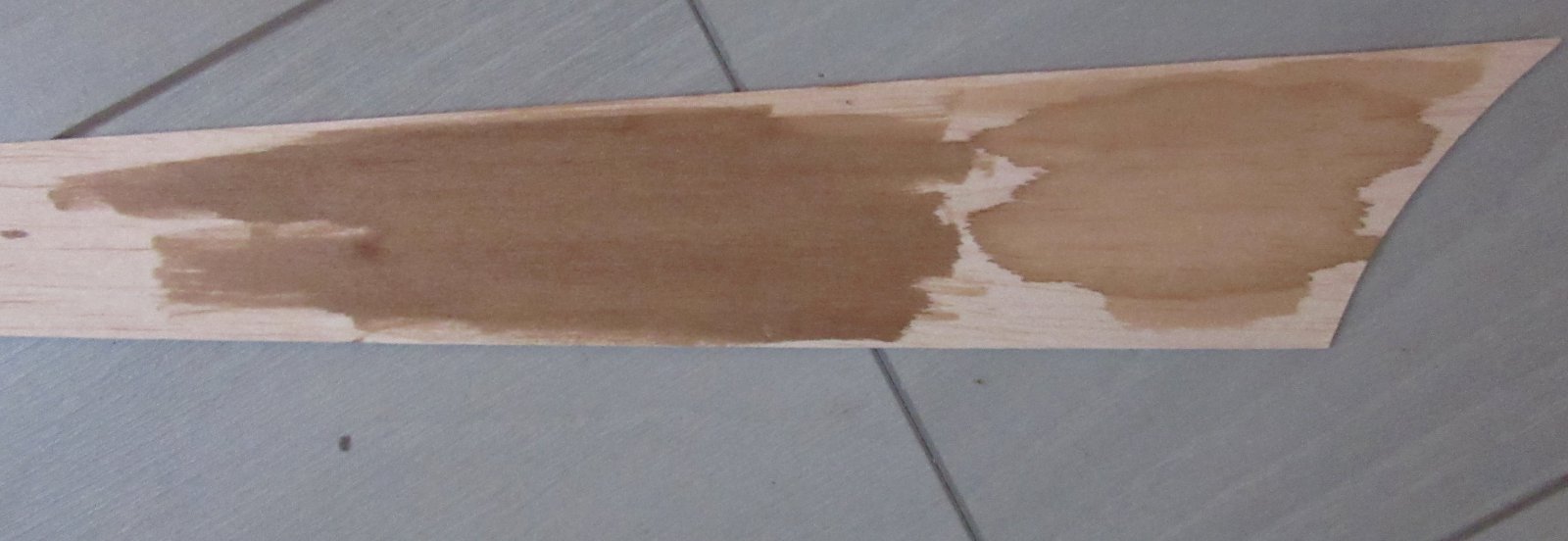

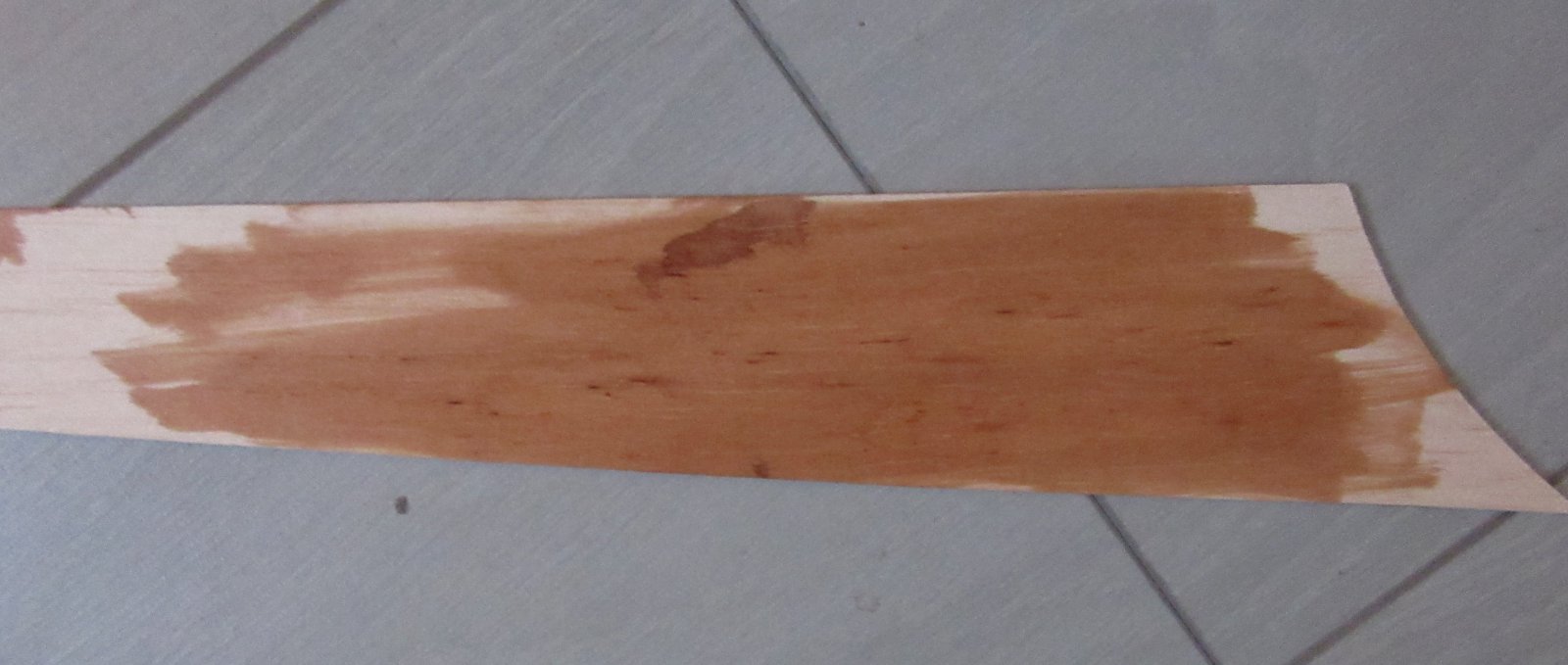

    Misschien nog wat info over dat beitsen. Voor triplex gebruikte ik vaak bister, dat geeft na het lakken, de kleur van vrij nieuw triplex. Op balsa is dat wat grijzer, hieronder in verschillende verdunningen;


    De beits van Liberon "merisier" (kersen) wordt op Retroplane gebruikt om een mooie warme tint op triplex te geven. Op balsa vond ik dat te rood. "Chene"(eiken) was weer erg bruin, daarom heb ik een mengsel geprobeerd en dat pakte prima uit op balsa..


    Dit zijn de ongelakte proefstukjes. Balsa blijft wel vervelend kwetsbaar helaas.

    Vincent.

    jmk1, Bruno van Hoek, RobtH en 4 anderen vinden dit leuk.
  19. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.293
    Locatie:
    NB NL
    Heel mooi en overtuigend resultaat :thumbsup:
    Wordt prachtig!!

    Groeten, Ramses
    .

    Vincent de Bode vindt dit leuk.
  20. Vincent de Bode

    Vincent de Bode PH-SAM

    Lid geworden:
    8 mrt 2018
    Berichten:
    230
    Locatie:
    Hillegom
    Nu kon ik de gondels monteren

    281 IMG_3690.JPG De vloeistukken ga later maken, ik kan er prima bij.
    De vleugel met gondel is een lastig te vervoeren en op te slaan "object". Een lichte transport kist maak dat wat handiger, denk ik….
    Met tiewraps hield ik de 3.5 populieren triplex panelen op hun plek,

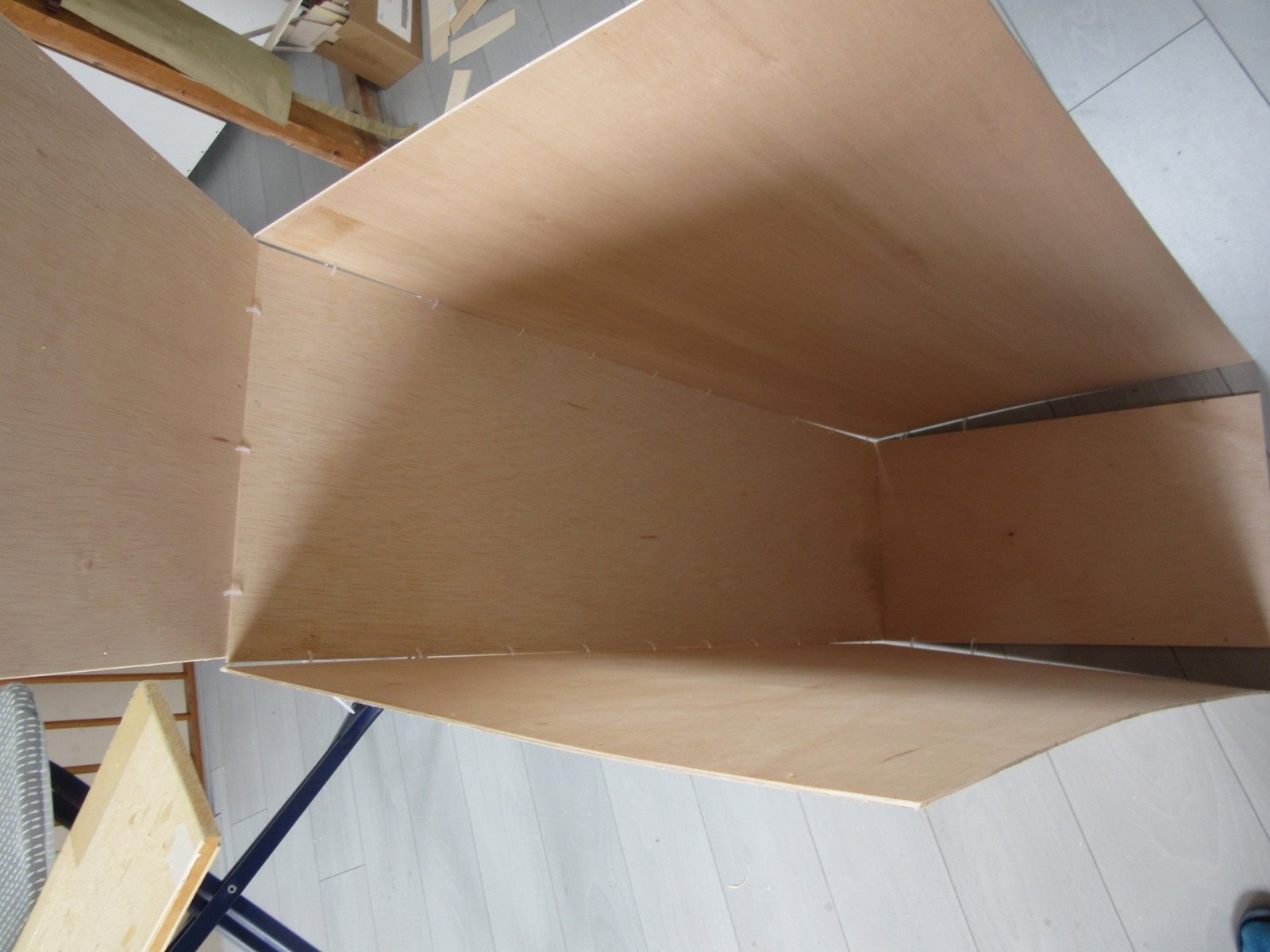

    282 IMG_3608.JPG
    waarna ik in de hoeken een soort fillet van epoxy met microballoons maakte. De stukken tiewrap aan de buitenkant knipte ik na uitharden af en haalde er een schaafje langs. Daarna nog 8 X 8 vuren latjes rondom langs de rand.

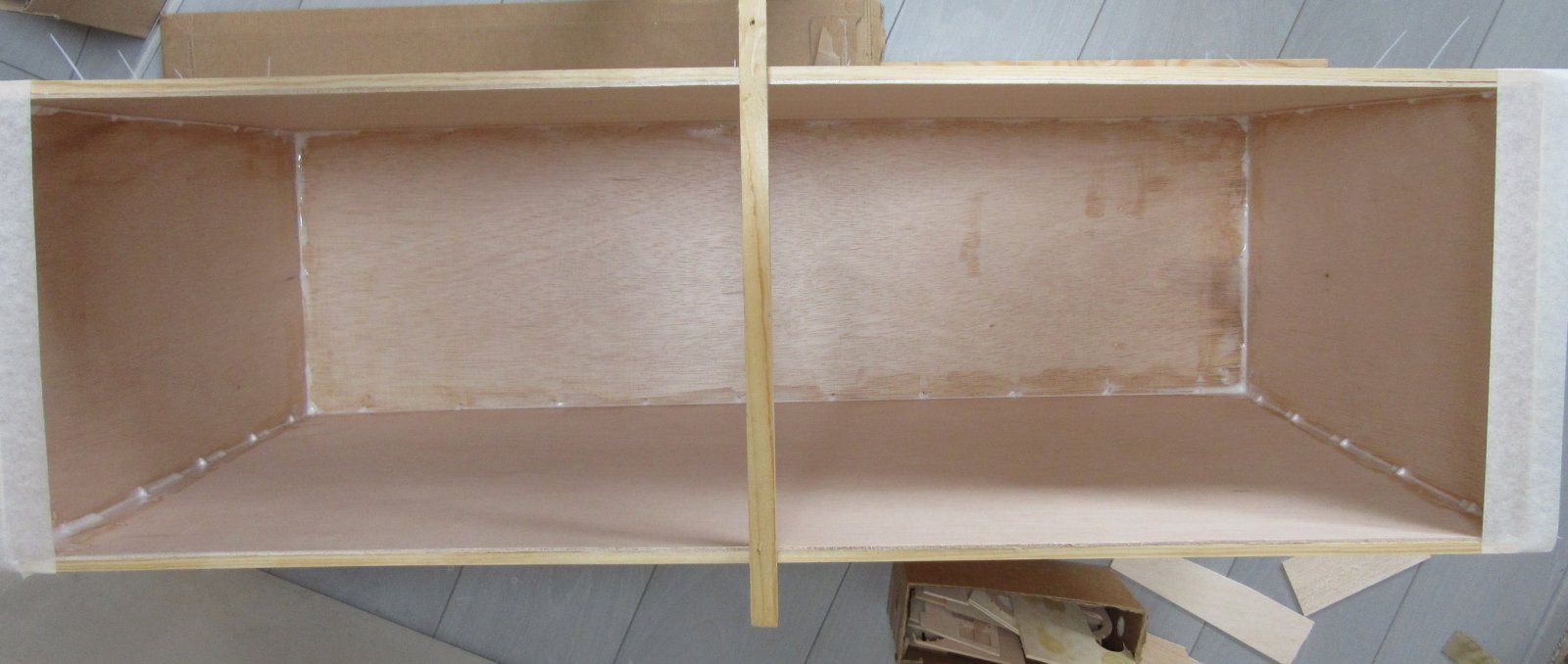

    283 IMG_3612.JPG

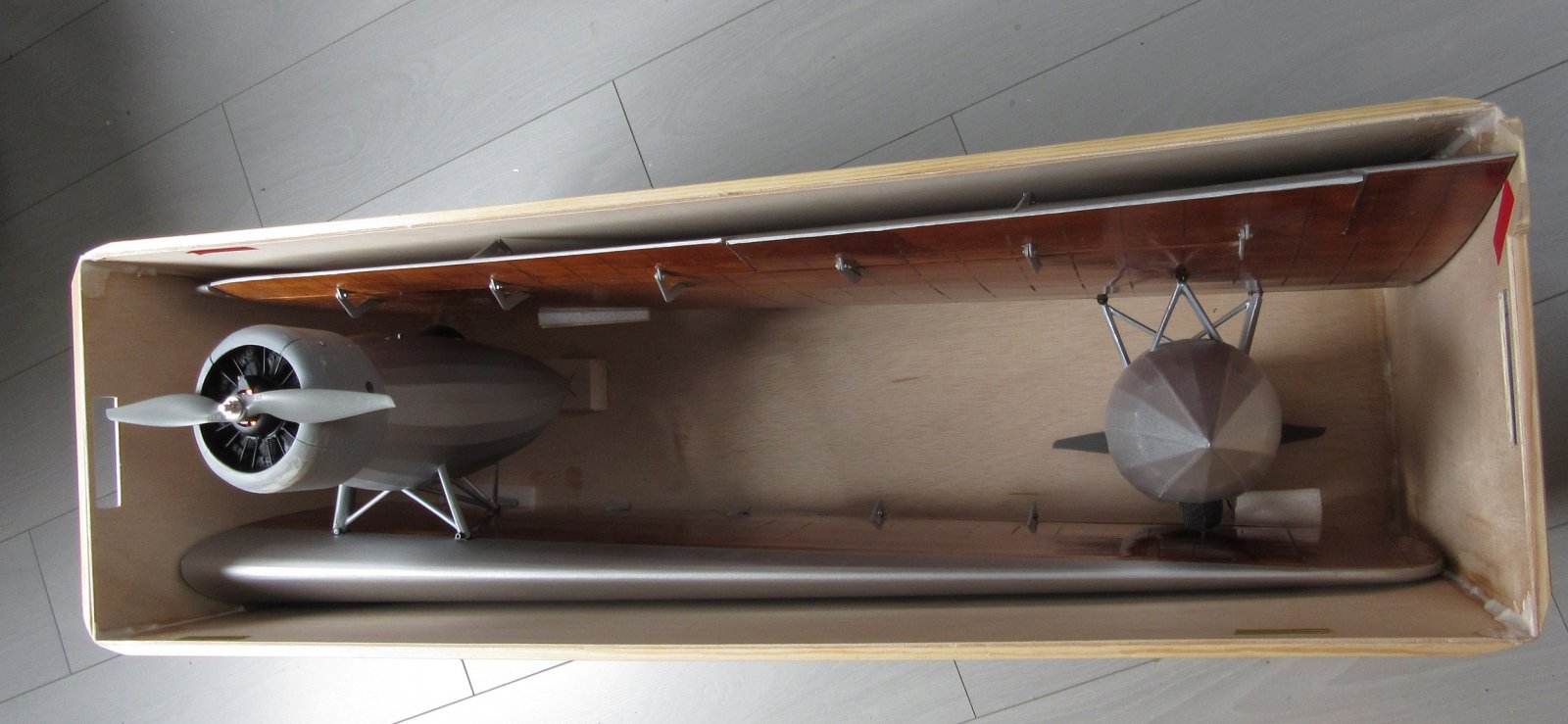

    De vleugels pasten er precies in, dat had wat ruimer gemogen. Nog wat steuntjes, zodat de vleugels bij normaal gebruik , op hun plek blijven.

    284 IMG_3688.JPG

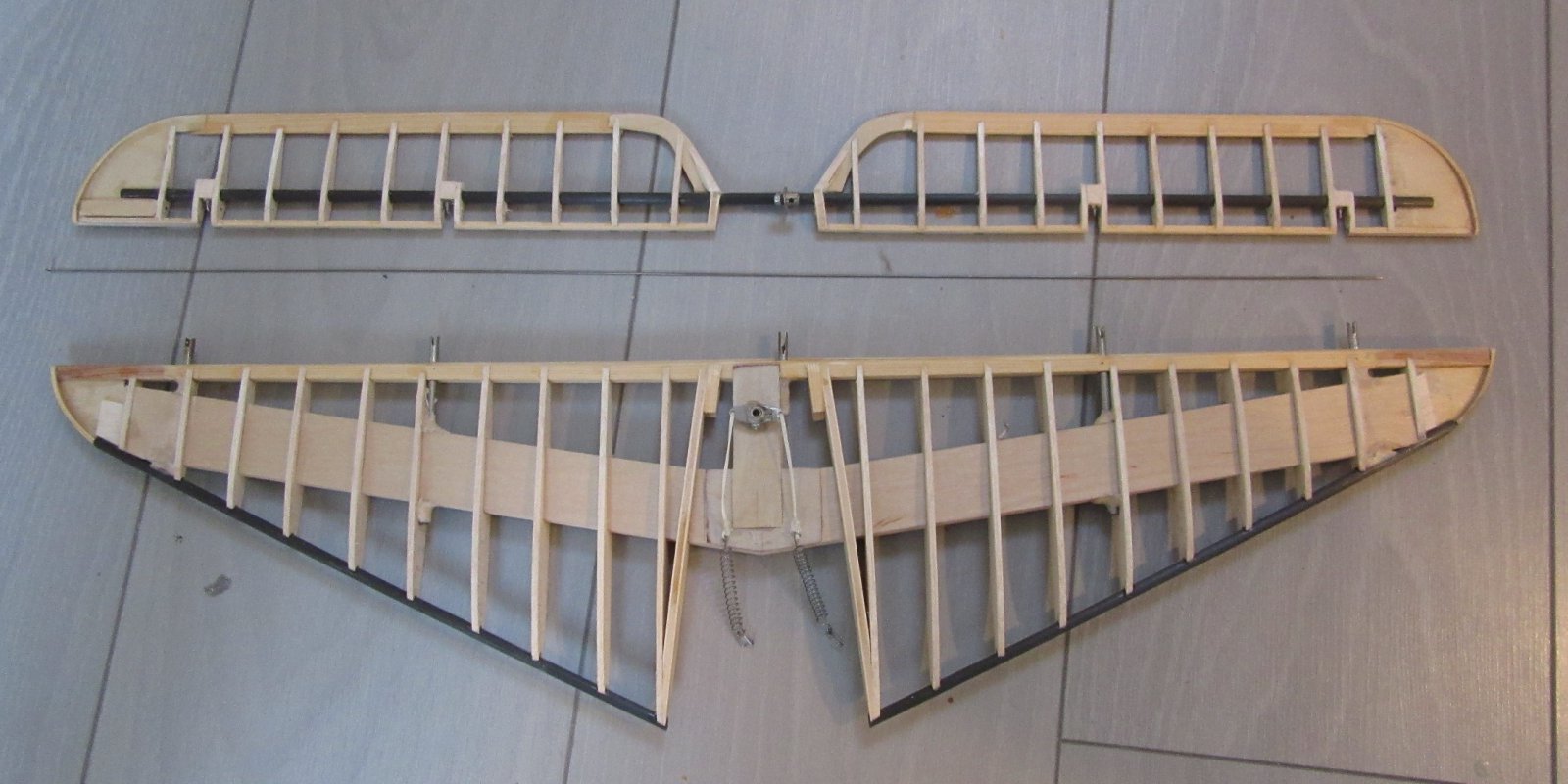

    Na de vleugels waren de staartvlakken aan de beurt. Nog een foto van het onbeklede stabilo met de stuurkoordjes voor de staartwielbesturing.

    285 IMG_3670.JPG
    In het echt tekende de ribben nadrukkelijk door

    286 Screenshot_20221019-214934 - kopie.png Dat is helaas wat minder op het model,

    287 IMG_3678.JPG
    En dat trimvlakje moet er wel op!

    Vincent

    Bruno van Hoek, ramses, RobtH en 6 anderen vinden dit leuk.
