Bouwverslag Fokker F.XX schaal 1:12

Discussie in 'Vliegende schaalmodellen' gestart door Vincent de Bode, 4 nov 2022.

  1. Kjel Postema

    Kjel Postema Vriend van modelbouwforum.nl

    Lid geworden:
    6 jan 2021
    Berichten:
    506
    Locatie:
    Ede
    Dat zijn mooie vleugels geworden. Zien er stoer uit met de motorgondels er onder.
    Zouden ze bij de echte “rib stitching” toegepast hebben waardoor de ribben van de staartvlakken duidelijker aftekenen? Ik kan het op de foto niet duidelijk zien, het zou de ribben op het model iets beter benadrukken en wat extra detaillering aan de staartvlakken geven. Maar op zich vind ik de ribben nu ook mooi aanwezig zijn.

  2. Vincent de Bode

    Vincent de Bode PH-SAM

    Lid geworden:
    8 mrt 2018
    Berichten:
    230
    Locatie:
    Hillegom
    Dankjewel Kjeld, ik denk dat je gelijk hebt, het waren staalbuis ribben, daar zal wel het nodige stik en naaiwerk nodig geweest zijn. Het is, zeker gezien de schaal, ook niet mijn bedoeling om te gedetailleerd te werken. Het moet op een beetje afstand niet storen en daarom ben ik ook blij met je opmerking dat de ribben wel "aanwezig" zijn. Dan kan ik nu rustig beginnen de romp te bekleden.

    Vincent

    Kjel Postema vindt dit leuk.
  3. Vincent de Bode

    Vincent de Bode PH-SAM

    Lid geworden:
    8 mrt 2018
    Berichten:
    230
    Locatie:
    Hillegom

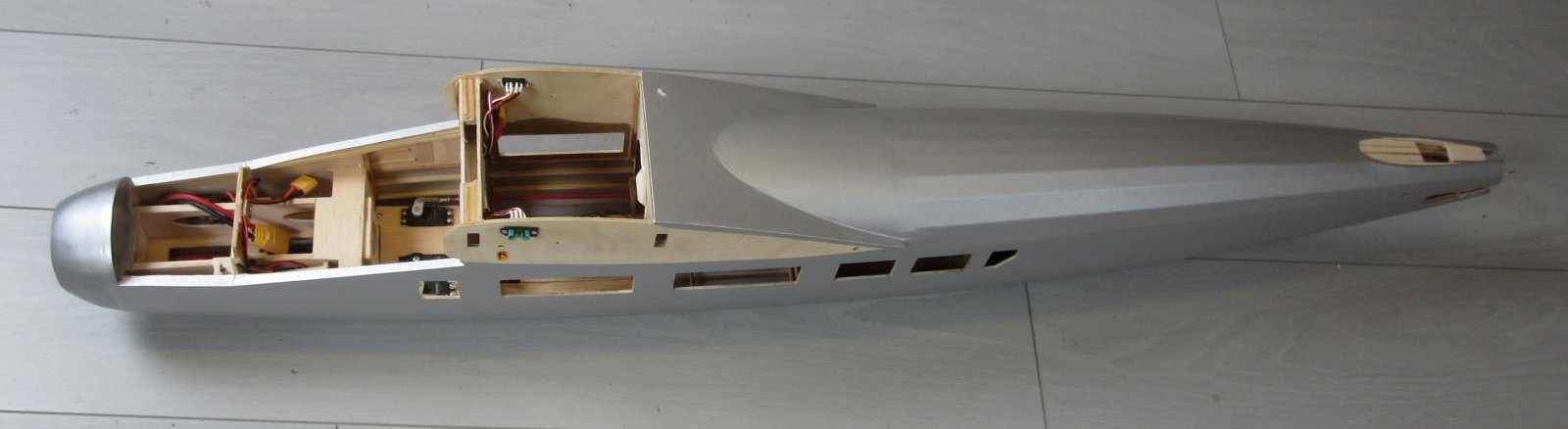

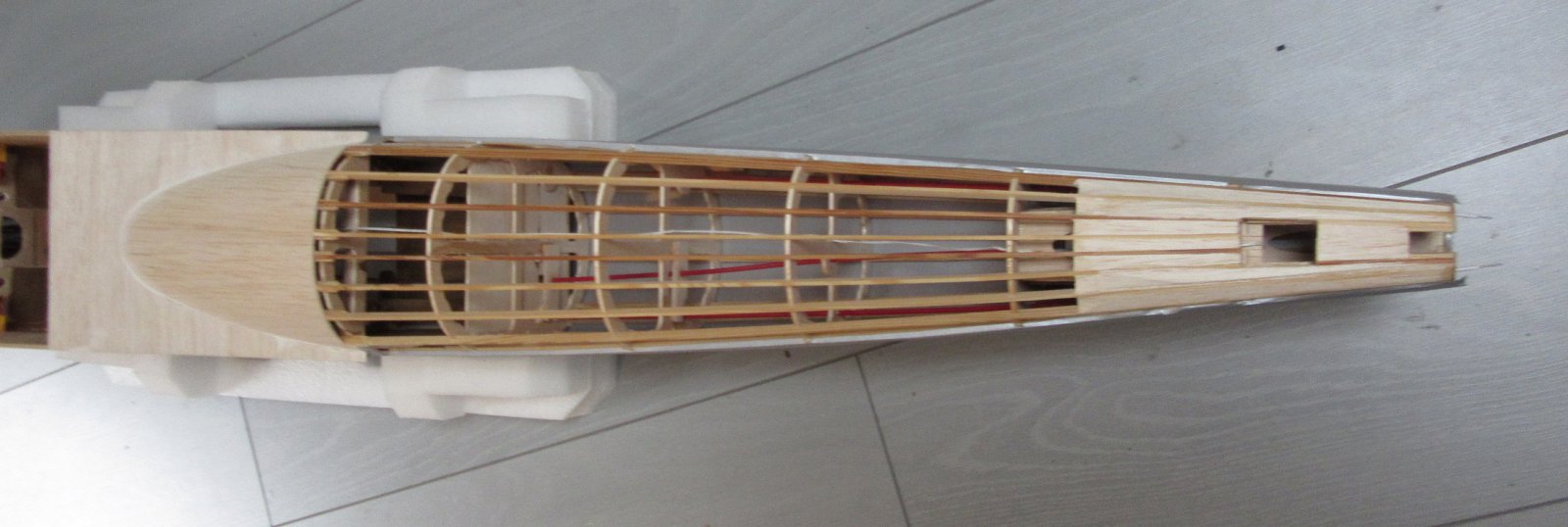

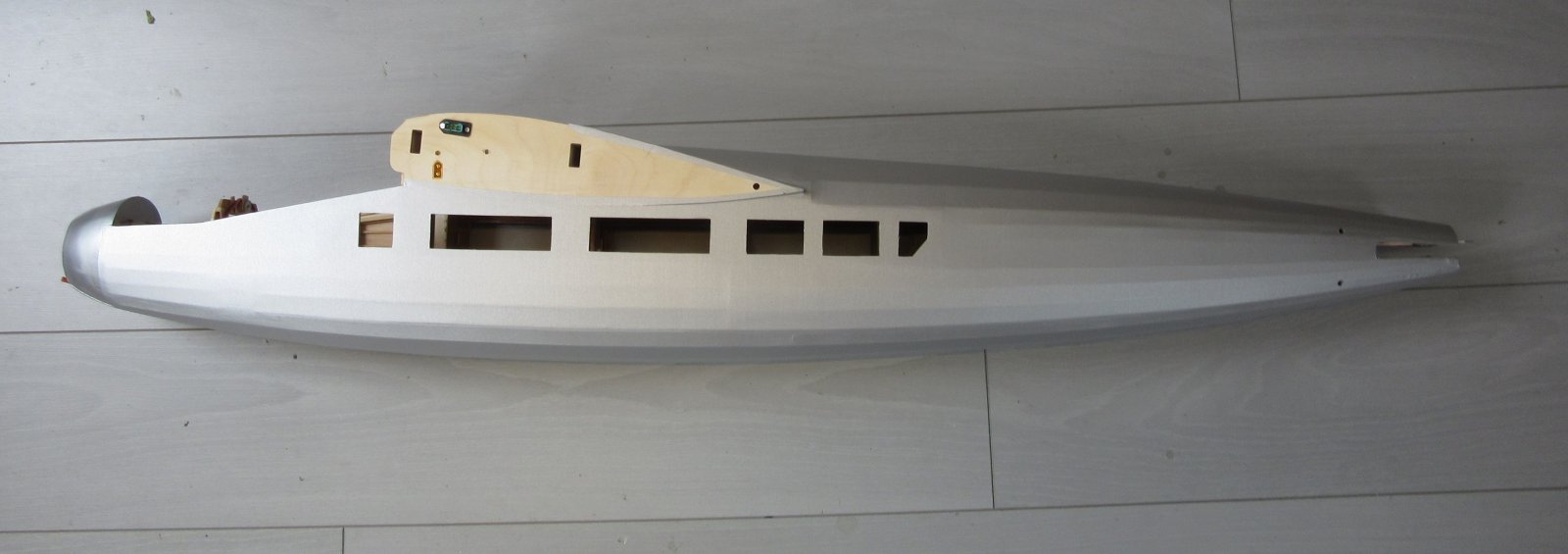

    Het bekleden van de romp ging, net zoals de gondels , in stroken. Dat nam even tijd, maar ineens wordt het een romp!

    289 IMG_3680.JPG

    290 IMG_3685.JPG
    291 IMG_3686.JPG

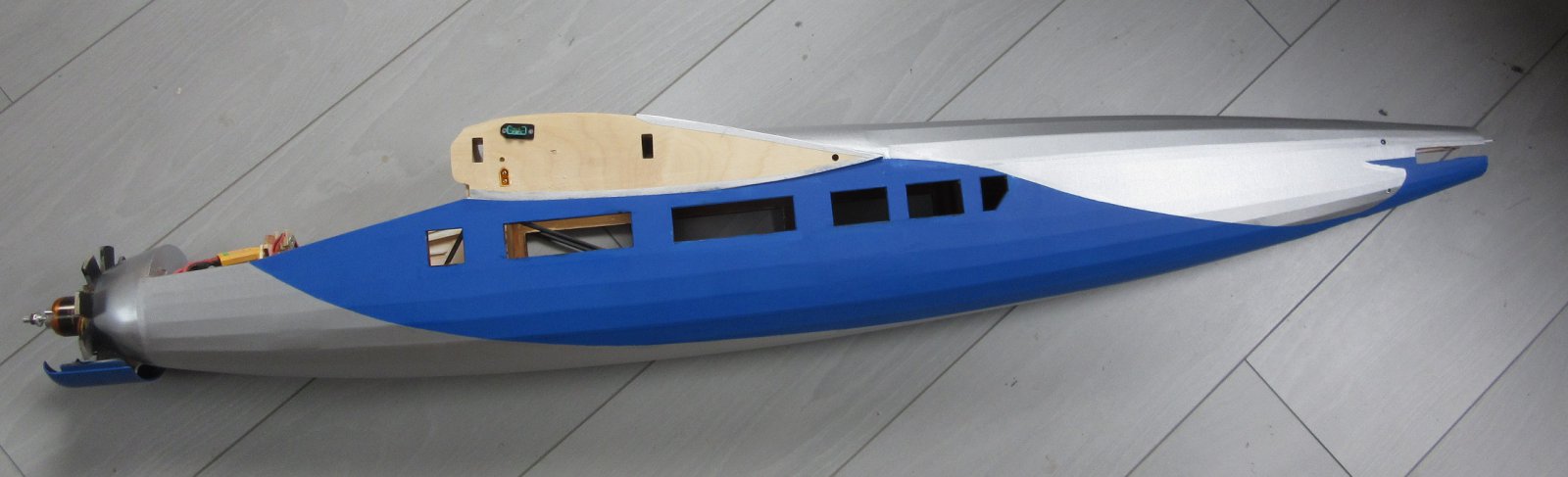

    Toen moest de blauwe band erop en ik dacht dat eerst te spuiten. Na rijp beraad bij mijzelf besloot ik het met een roller op te brengen. Omdat ik goede ervaring met de acryl verf van Vallejo had heb ik de romp met Model color van Vallejo en een klein rollertje gedaan. Helaas kroop de verf op een paar plekken onder het tape door, vervelend. Die plekjes heb ik met de aluminium verf en een penseel bij gewerkt. Na het drogen bleek het blauw te mat,

    292 IMG_3692.JPG

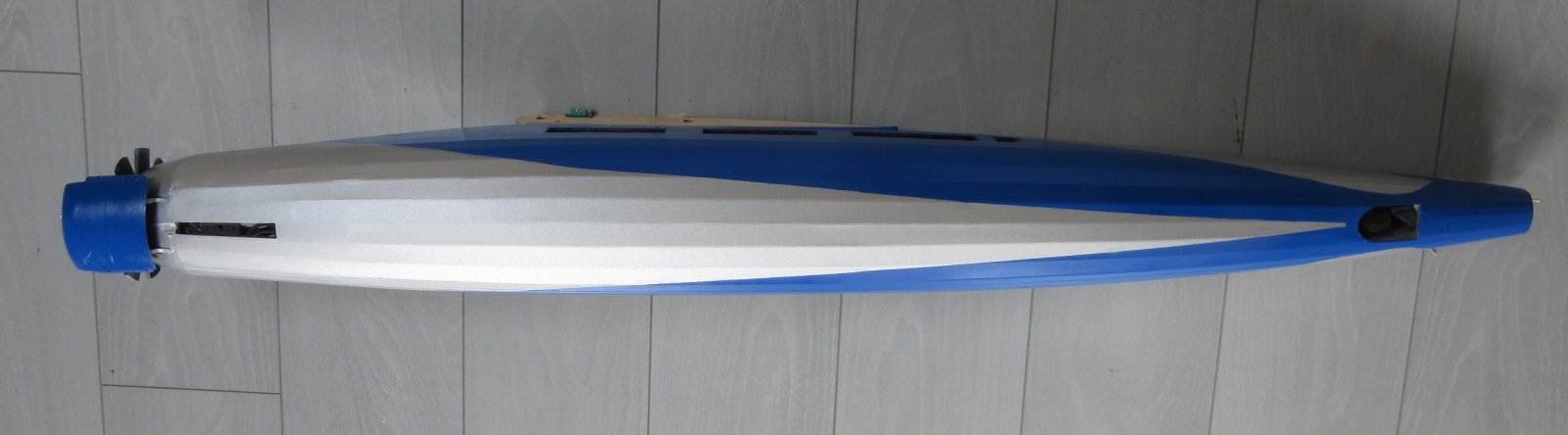

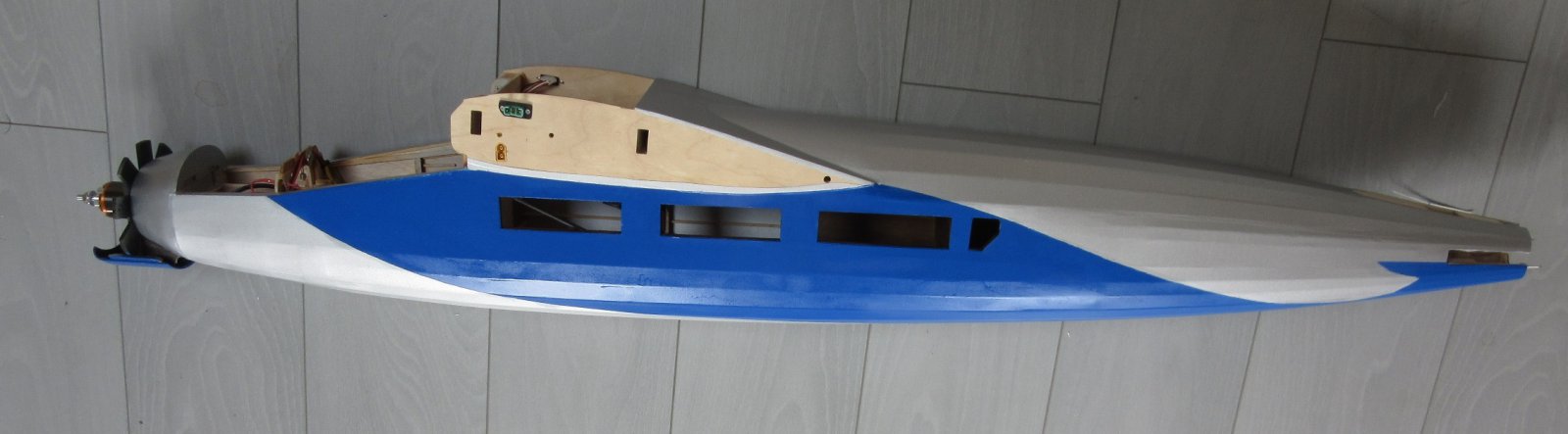

    daar heb ik glanzend acryl vernis over gespoten.,

    293 IMG_3693.JPG

    294 IMG_3694.JPG

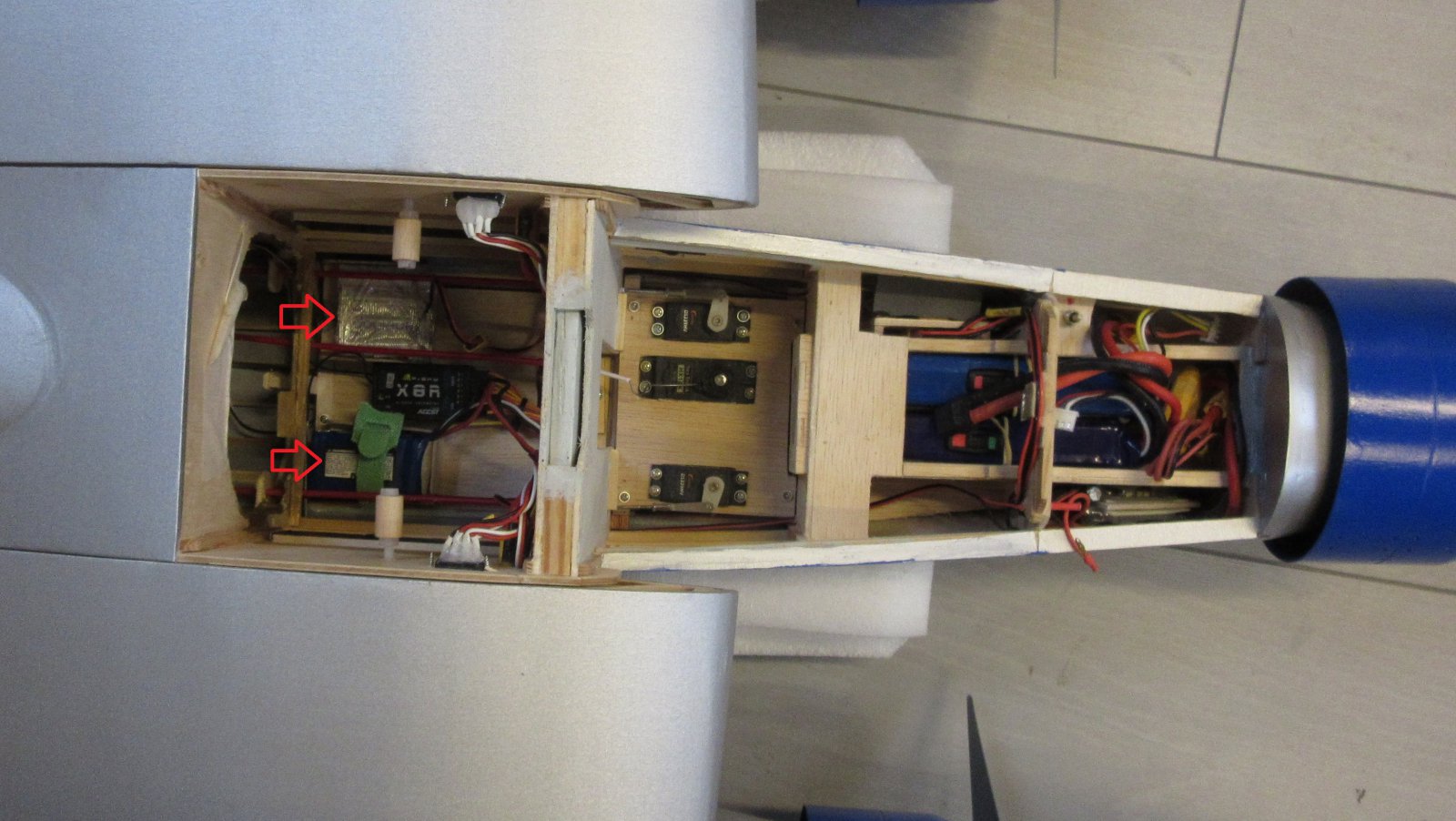

    Nu alles bekleed was kon ik het zwaartepunt controleren. Met Ecalc kwam ik op 110mm van de LE uit. Bij meting bleek het veel te voorlijk te liggen. Door de back-up eneloops en de retract lipo van de neus naar achter te brengen (zie rode pijlen) kreeg ik het op zijn plek.

    295 IMG_3705.JPG
    Omdat hij , wat provisorisch, in elkaar was gezet, toch even een foto.

    296 IMG_3697.JPG

    Zo zachtjes aan kom ik in het afwerkstadium, dat is leuk!

    Vincent

    Laatst bewerkt: 3 okt 2023
    Bruno van Hoek, Berto, HansH en 16 anderen vinden dit leuk.
  4. Kjel Postema

    Kjel Postema Vriend van modelbouwforum.nl

    Lid geworden:
    6 jan 2021
    Berichten:
    506
    Locatie:
    Ede
    Het is een mooi kunstwerk geworden :thumbsup:!

    Vincent de Bode vindt dit leuk.
  5. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    3.097
    Locatie:
    Sleen
    Mooi strak bekleed en de foto's van het complete model is super! Kijk nu al uit naar de volgende update.

    Mvg,

    Bart

    Vincent de Bode vindt dit leuk.
  6. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.293
    Locatie:
    NB NL
    .
    Heel mooi inderdaad :thumbsup: :worship:
    Prachtig ook het contrast van de blankhouten onderzijde van de vleugels met het schilderwerk.
    Het is een beauty, succes met de laatste loodjes!

    Groeten, Ramses
    .

    Lex Risseeuw en Vincent de Bode vinden dit leuk.
  7. Vincent de Bode

    Vincent de Bode PH-SAM

    Lid geworden:
    8 mrt 2018
    Berichten:
    230
    Locatie:
    Hillegom

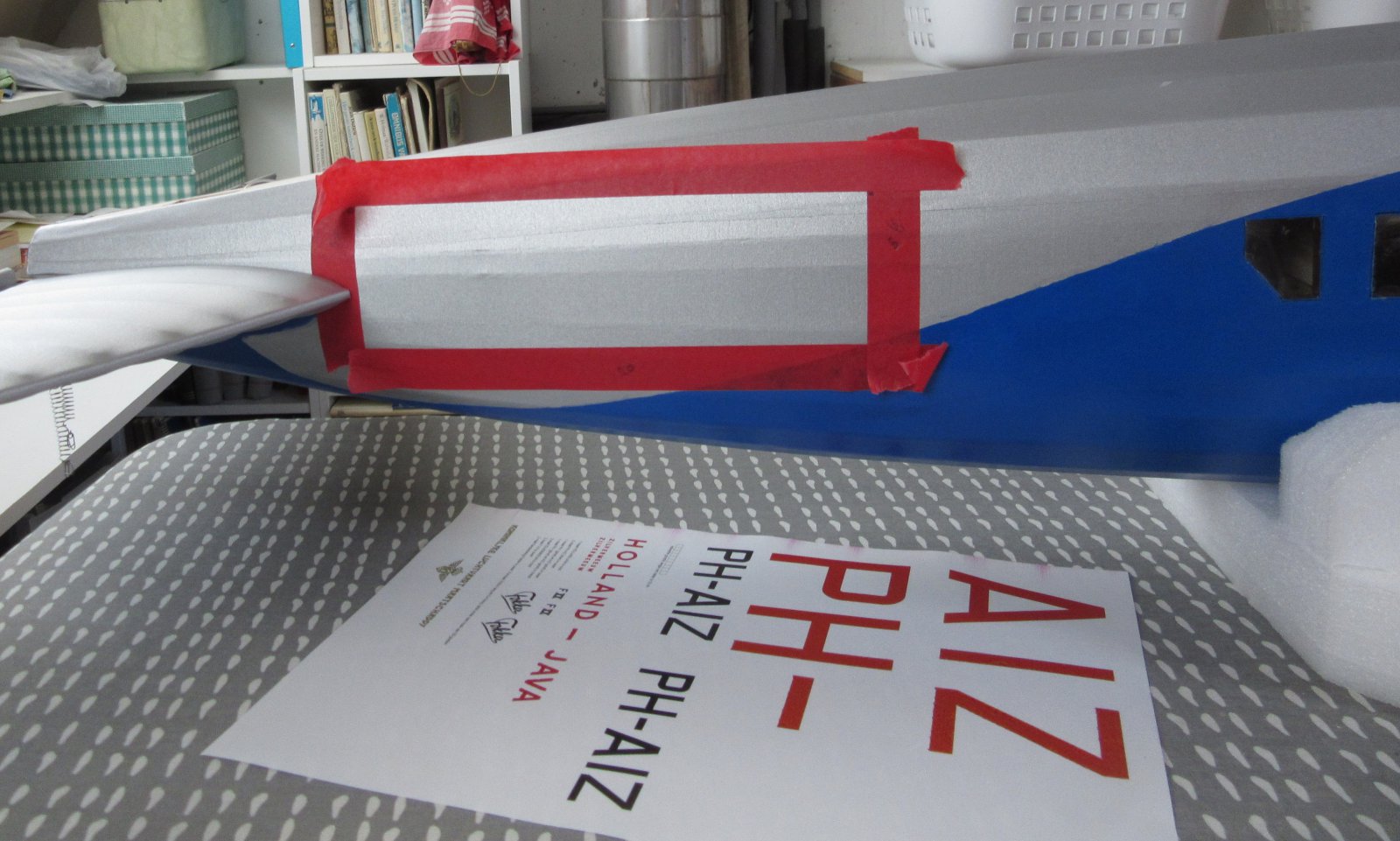

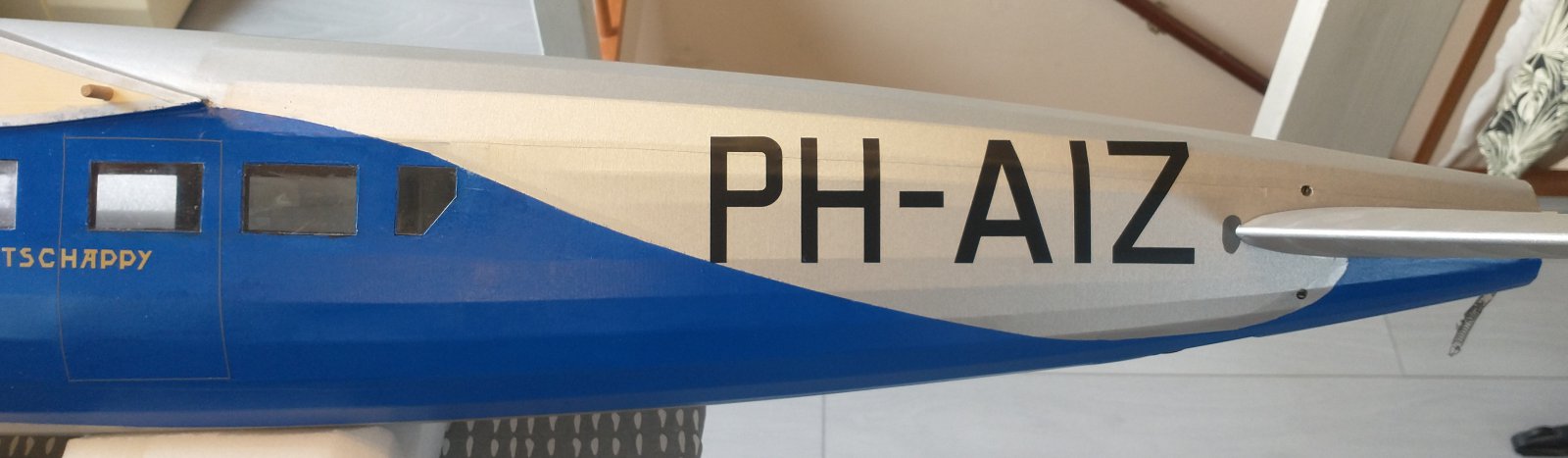

    Door de belettering komt een model vaak tot leven. Adri maakte er wat moois van, eerst de romp
    300 IMG_3706.JPG

    301 IMG_20231007_155951439.jpg

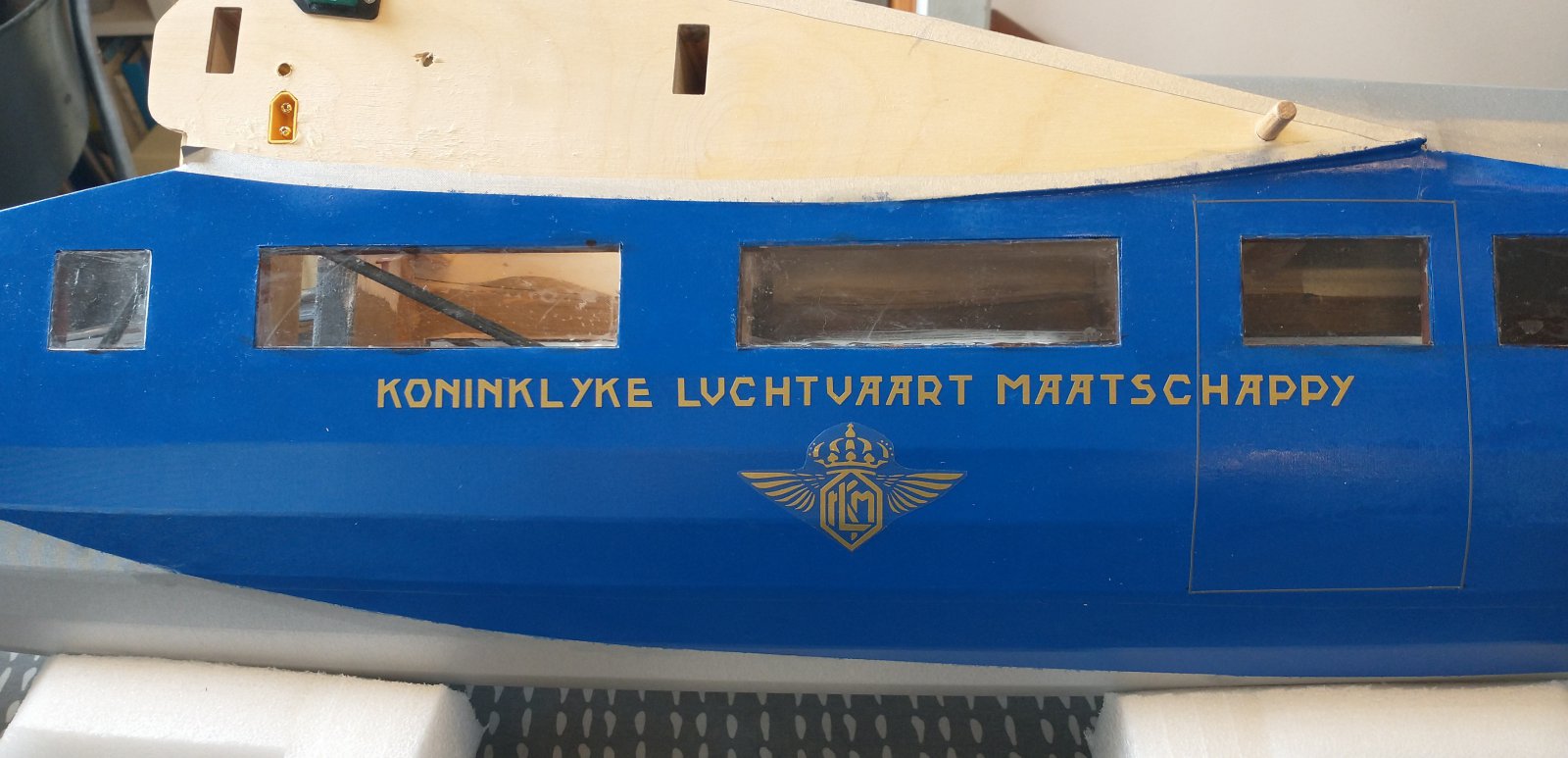

    Het KLM insigne was een uitdaging!

    302 IMG_20231007_155945963.jpg

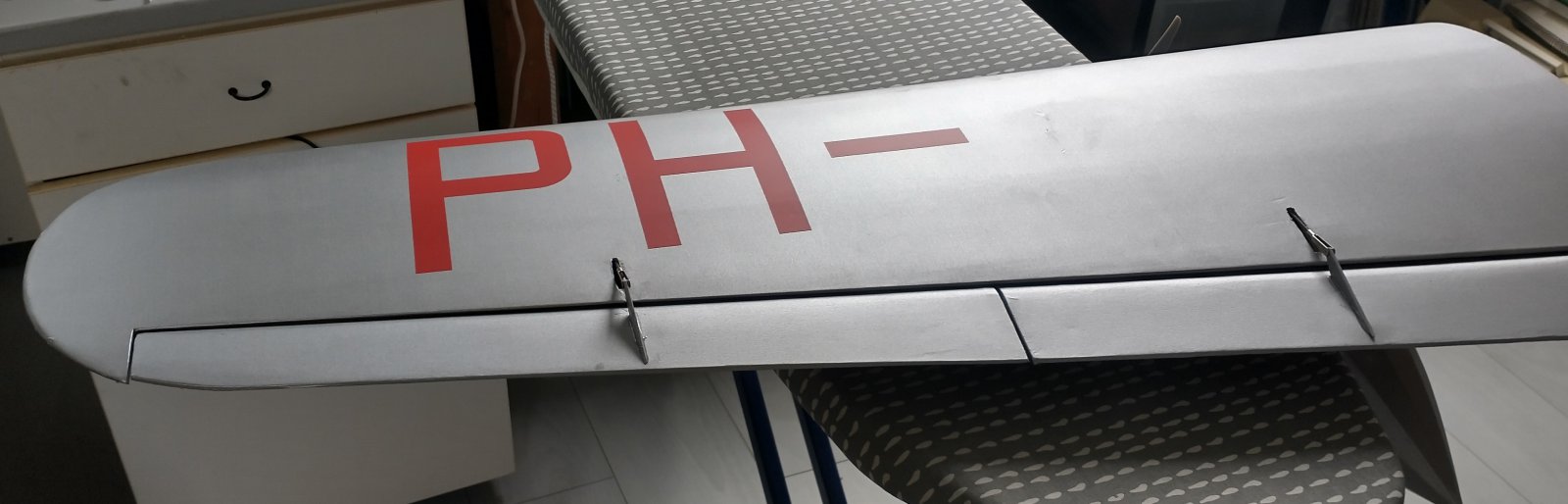

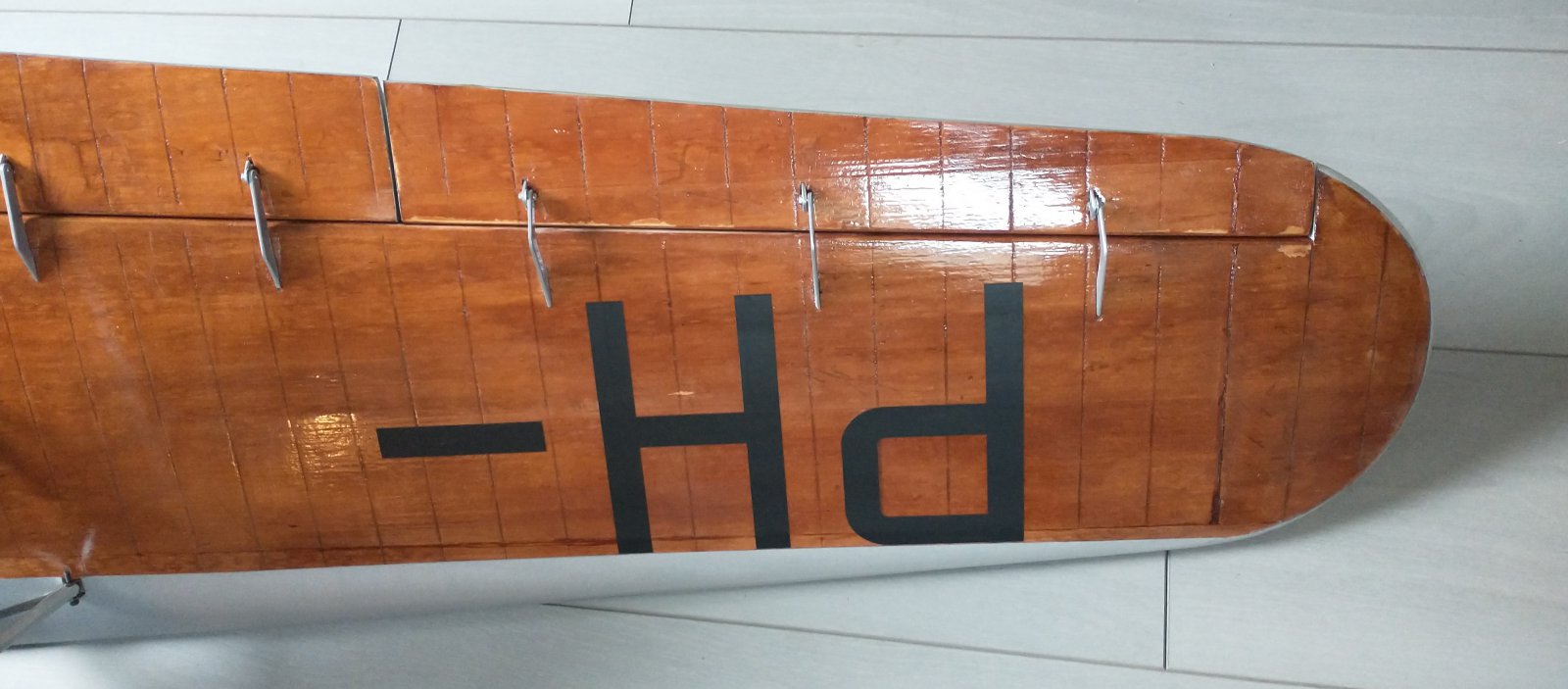

    Daarna de vleugel

    303 IMG_20231009_162857132.jpg
    304 IMG_20231009_162919202_HDR.jpg

    De strijkplank is een handige werktafel......

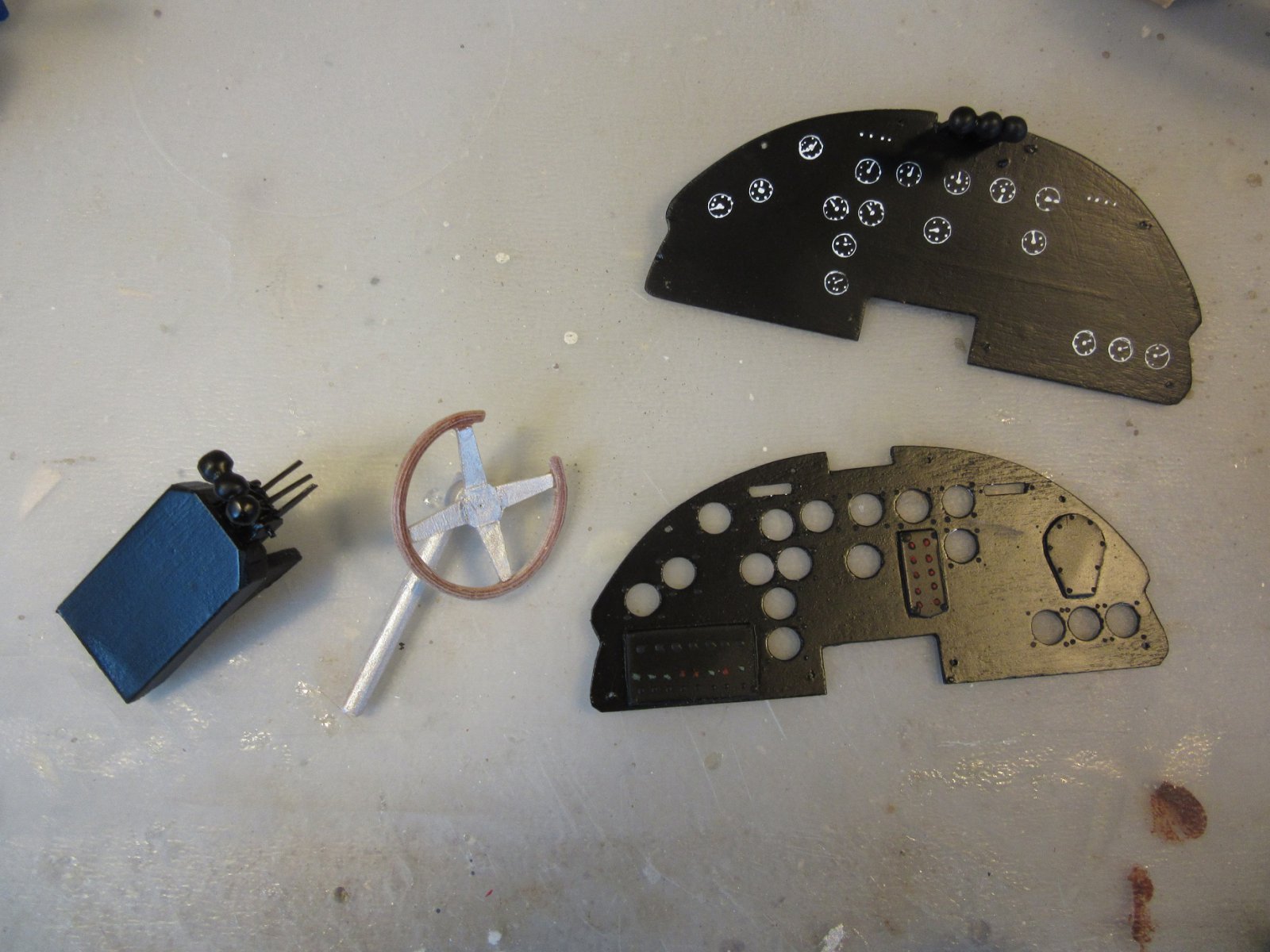

    De cockpit zit behoorlijk in zicht, het instrumentenpaneel had ik al gemaakt, en ik besloot de wijzerplaten niet exact na te maken, maar met een witte gelpen een impressie ervan te maken

    305 IMG_3707.JPG

    306 IMG_20231008_090855062.jpg

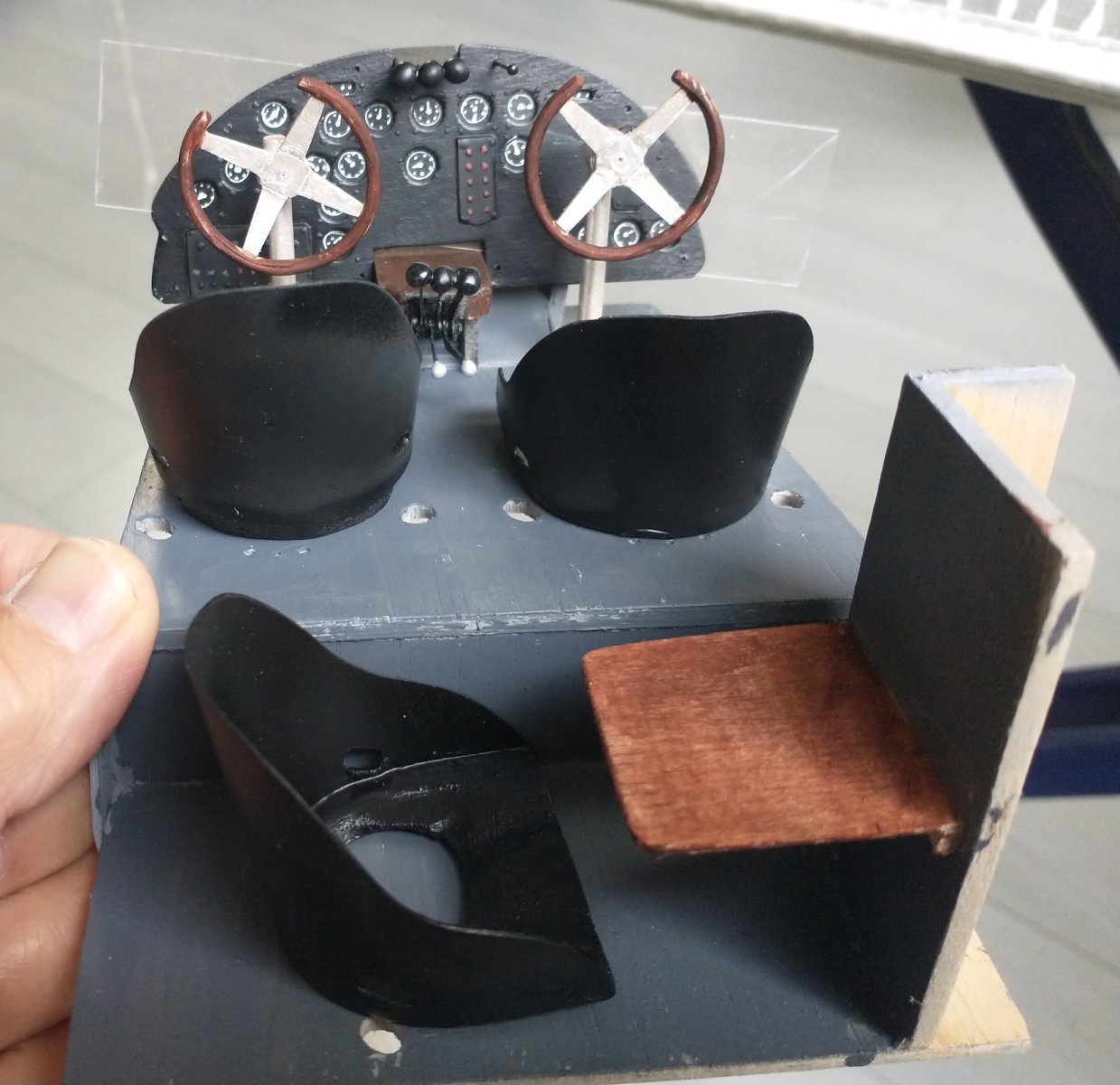

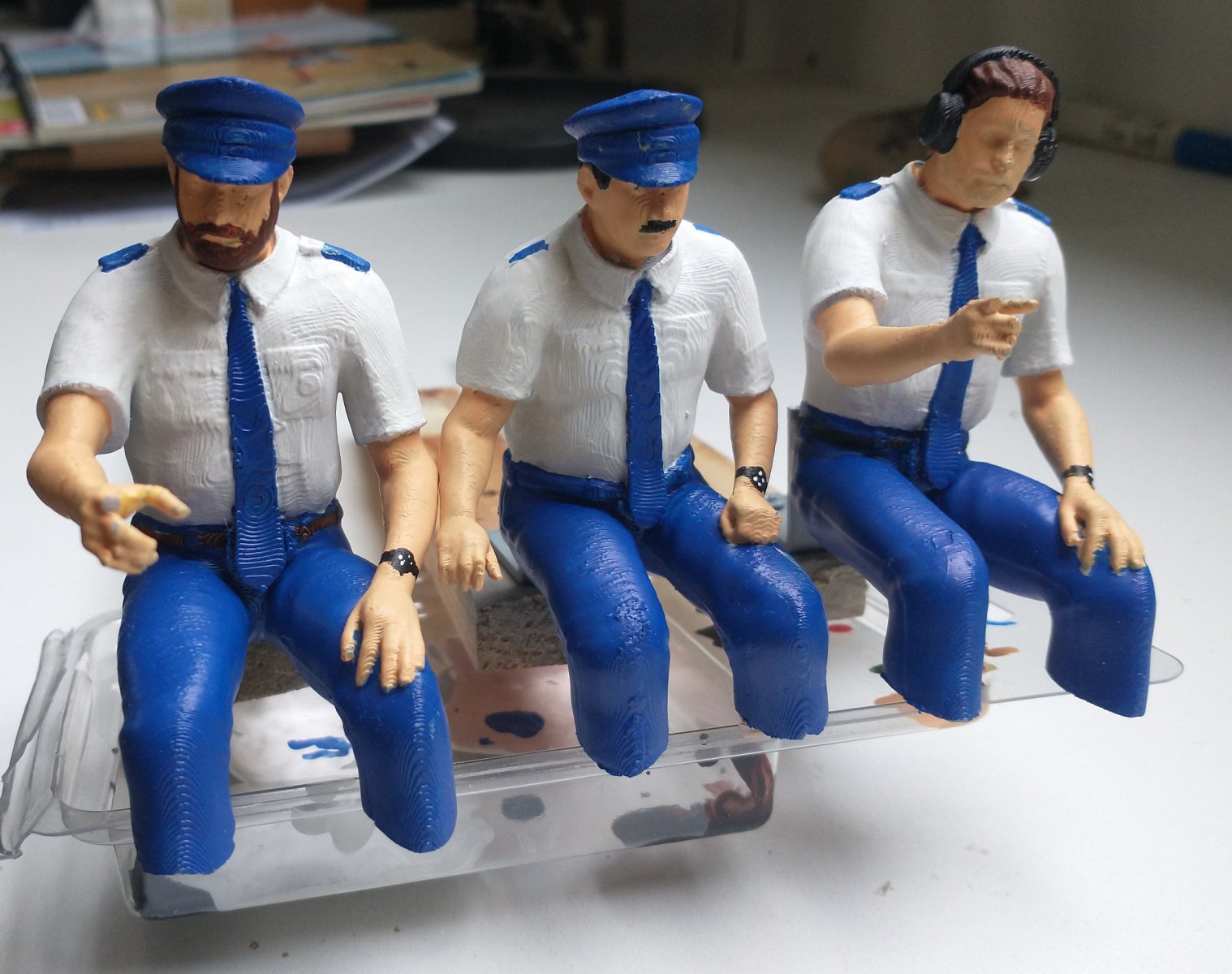

    Omdat zowel de poppen als de stoelen hard zijn moest ik het nodige wegslijpen van de stoel en de poppen om ze goed te laten zitten. Het schilderen van de piloten nam wat tijd

    306 IMG_20231008_090855062.jpg

    307 IMG_20231008_090836188.jpg

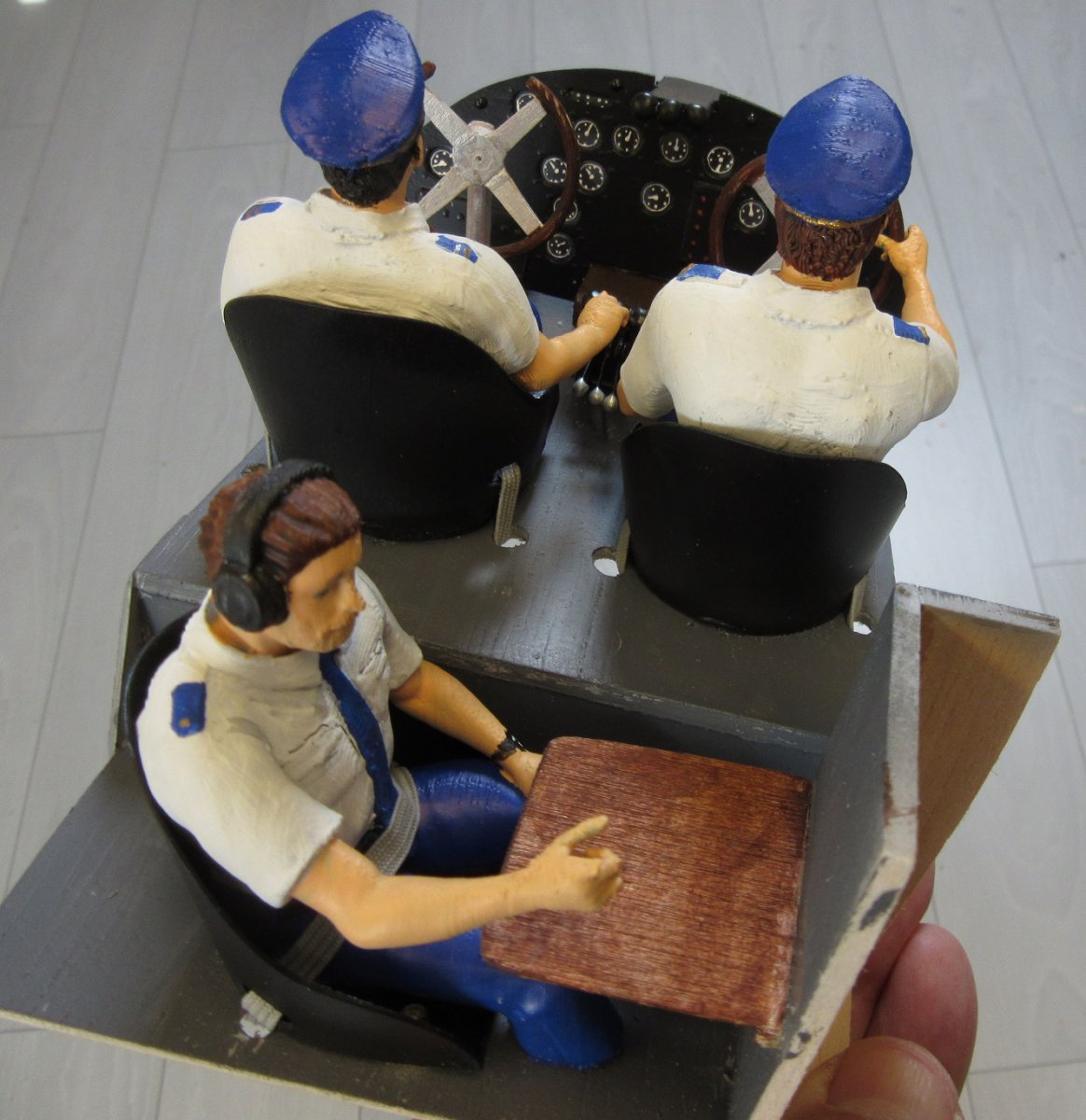

    Zo dichtbij zie je ze normaal niet, ik had geen spuitplamuur bij de hand..

    308 IMG_3717.JPG

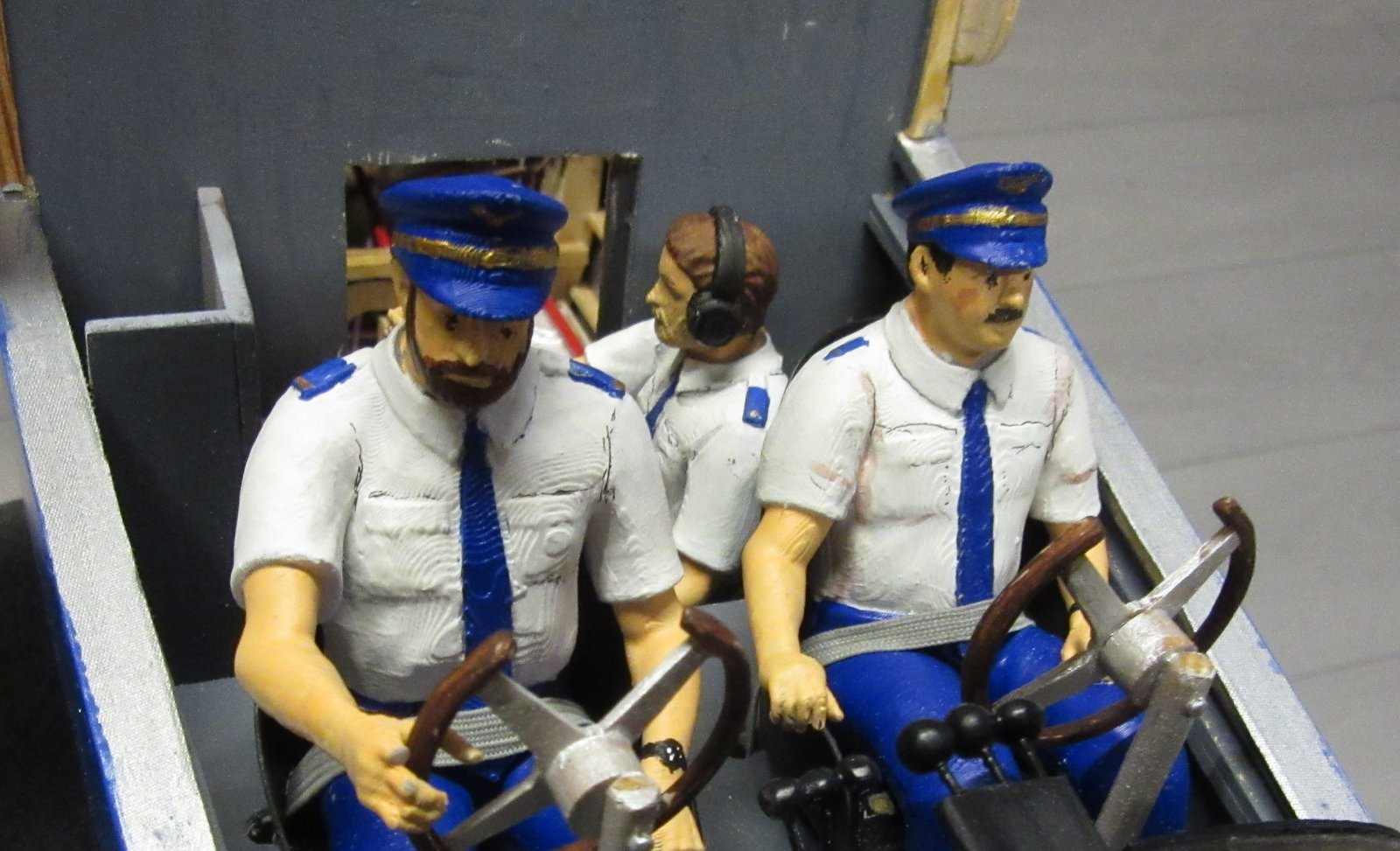

    De gordels zijn gemaakt van geverfd elastiek, onder de vloer geknoopt.

    309 IMG_3720.JPG

    Nog wat bijgekleurd en ja de wijsvinger van de tweede vlieger is in de strijd gesneuveld.

    Vincent

    ramses, Bruno van Hoek, Berto en 14 anderen vinden dit leuk.
  8. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    3.097
    Locatie:
    Sleen
    Het komt inderdaad tot leven zo! Mooi werk :)

    Bart

    John Tootall en Vincent de Bode vinden dit leuk.
  9. Vincent de Bode

    Vincent de Bode PH-SAM

    Lid geworden:
    8 mrt 2018
    Berichten:
    230
    Locatie:
    Hillegom
    Het schiet nu echt op,

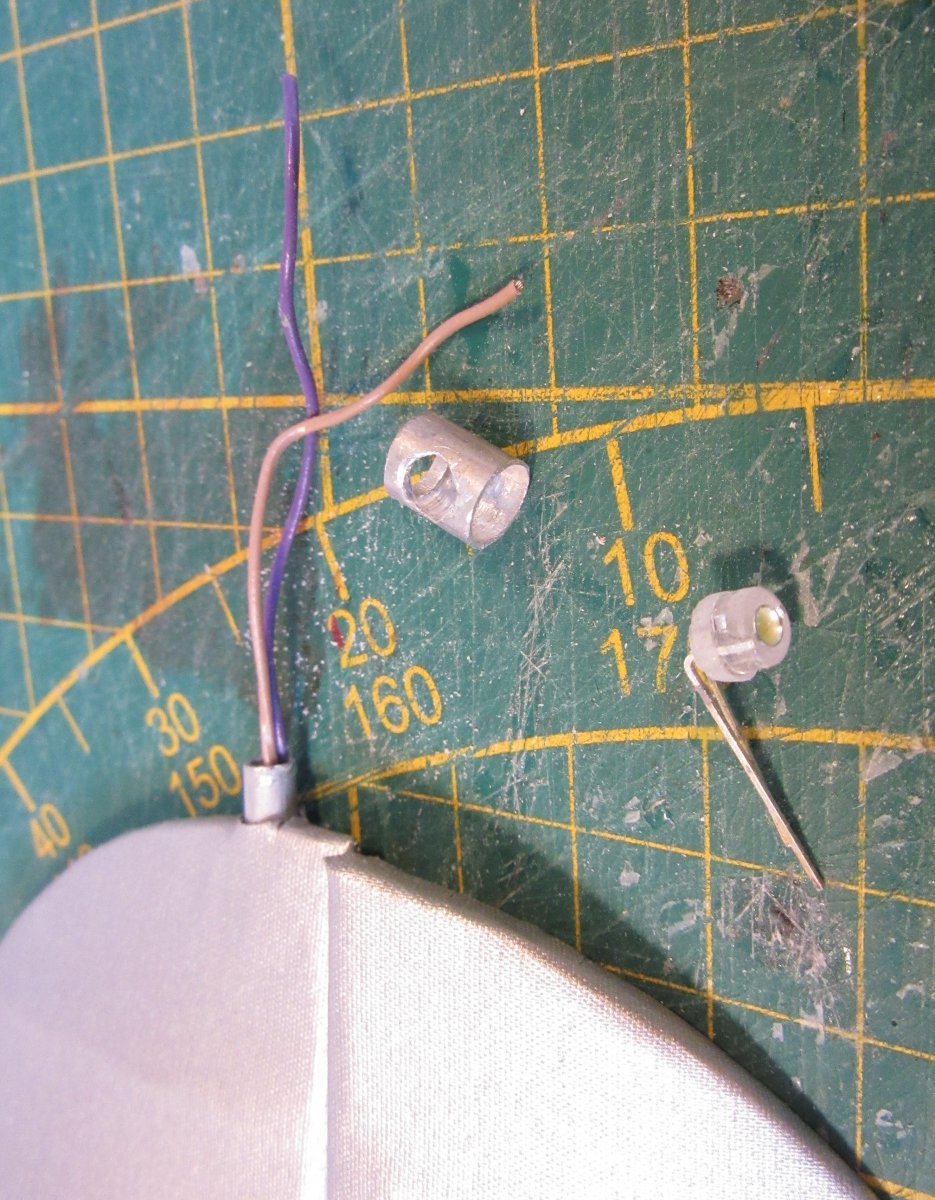

    Sjoerd kwam met het voorstel om er navigatieverlichting op te maken, hij verzorgde de (piepkleine) elektronica, ik de rest… Bij het kielvlak had ik daar al rekening mee gehouden, een 4mm alu buisje met de draadjes er al in. Een uitgeboord 6.5mm alu buisje en een afgeschuurd wit ledje

    311 IMG_3711.JPG

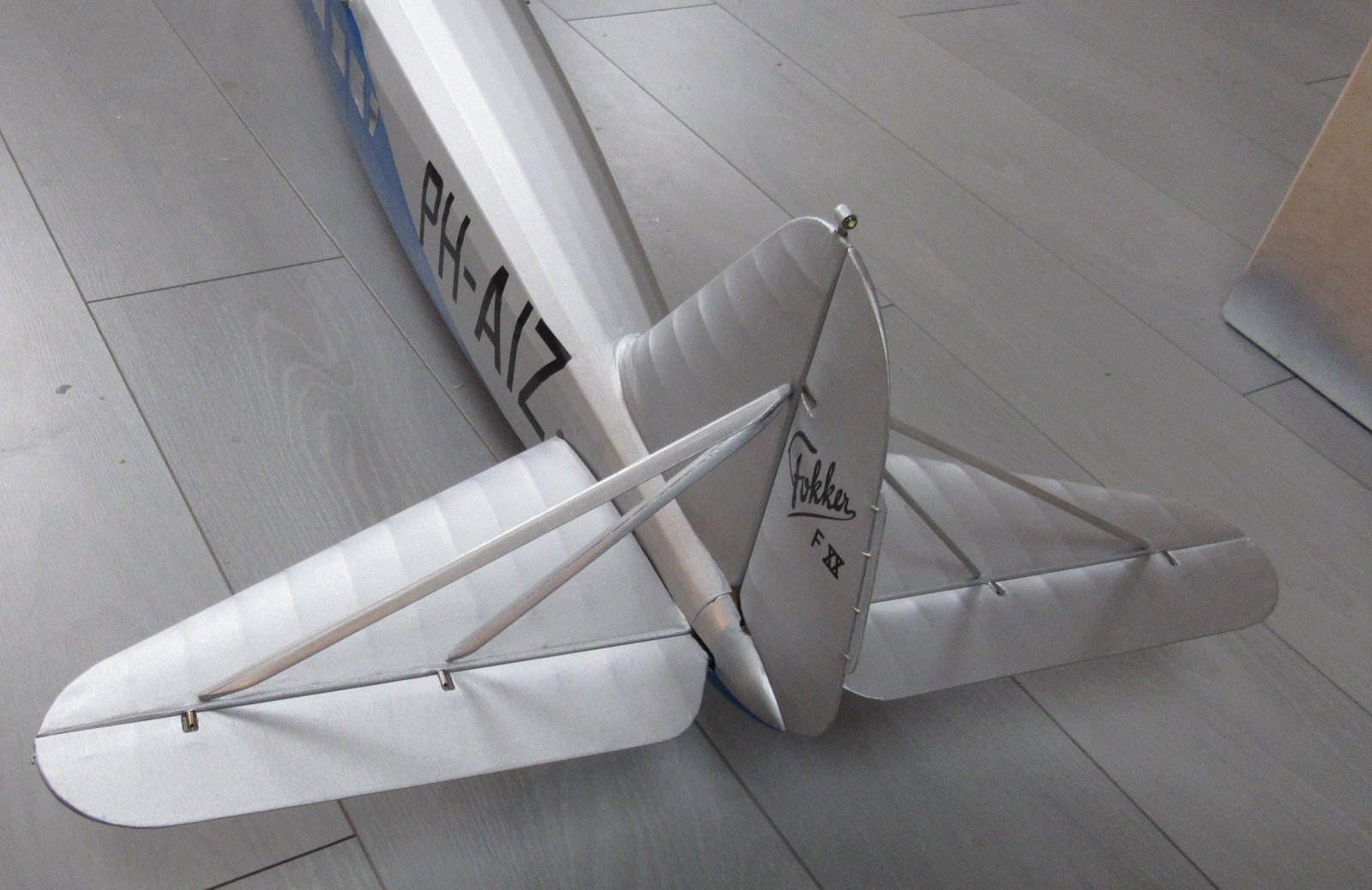

    vastgezet met 5 min epoxy. Een mooie druppel aan de voorkant completeerde het heklichtje

    312 IMG_3741.JPG

    De boordlichten in de vleugels waren wat lastiger, ik had volle balsa ribben in het buitenste vleugeldeel gebruikt. In de kopse kant van een 5mm rvs buis vijlde ik een “tanden “ zodat ik daarmee door balsa kon boren.

    313 IMG_3745.JPG

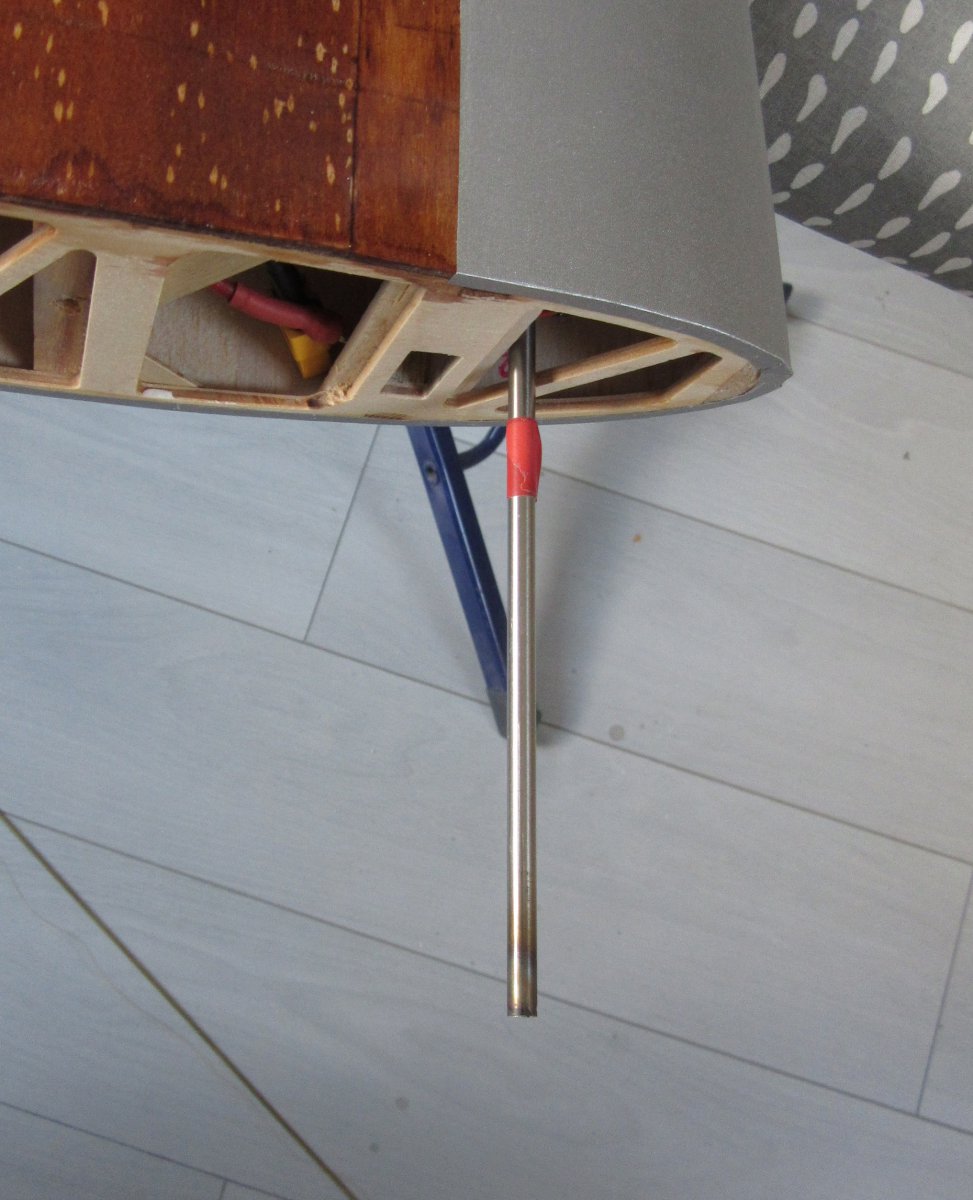

    Met de nodige zorgvuldigheid ( ging 1X keer mis) bereikte ik de goede lengte

    314 IMG_3736.JPG

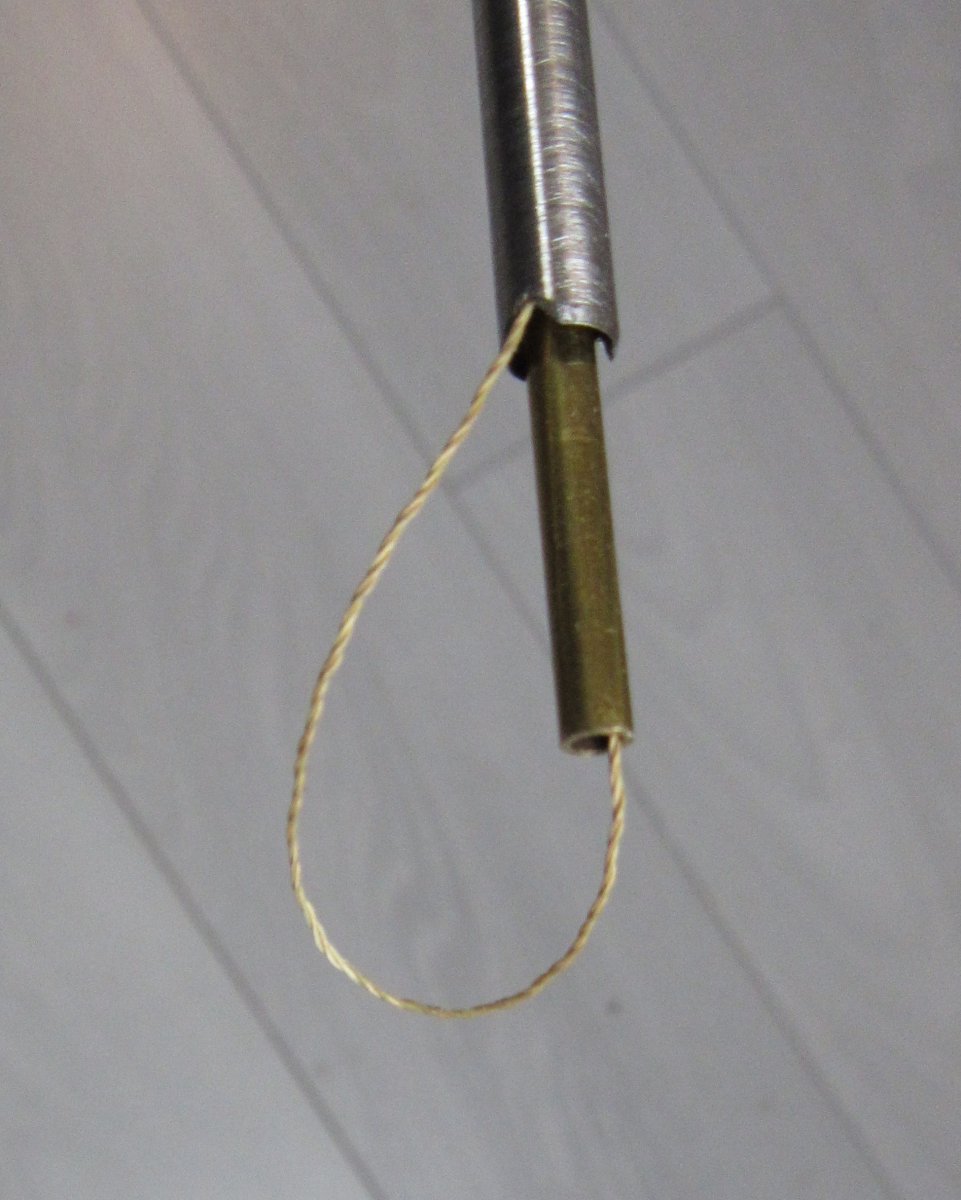

    Daarna schoof ik een dun messing buisje met een draadje daar weer door

    313 IMG_3745.JPG

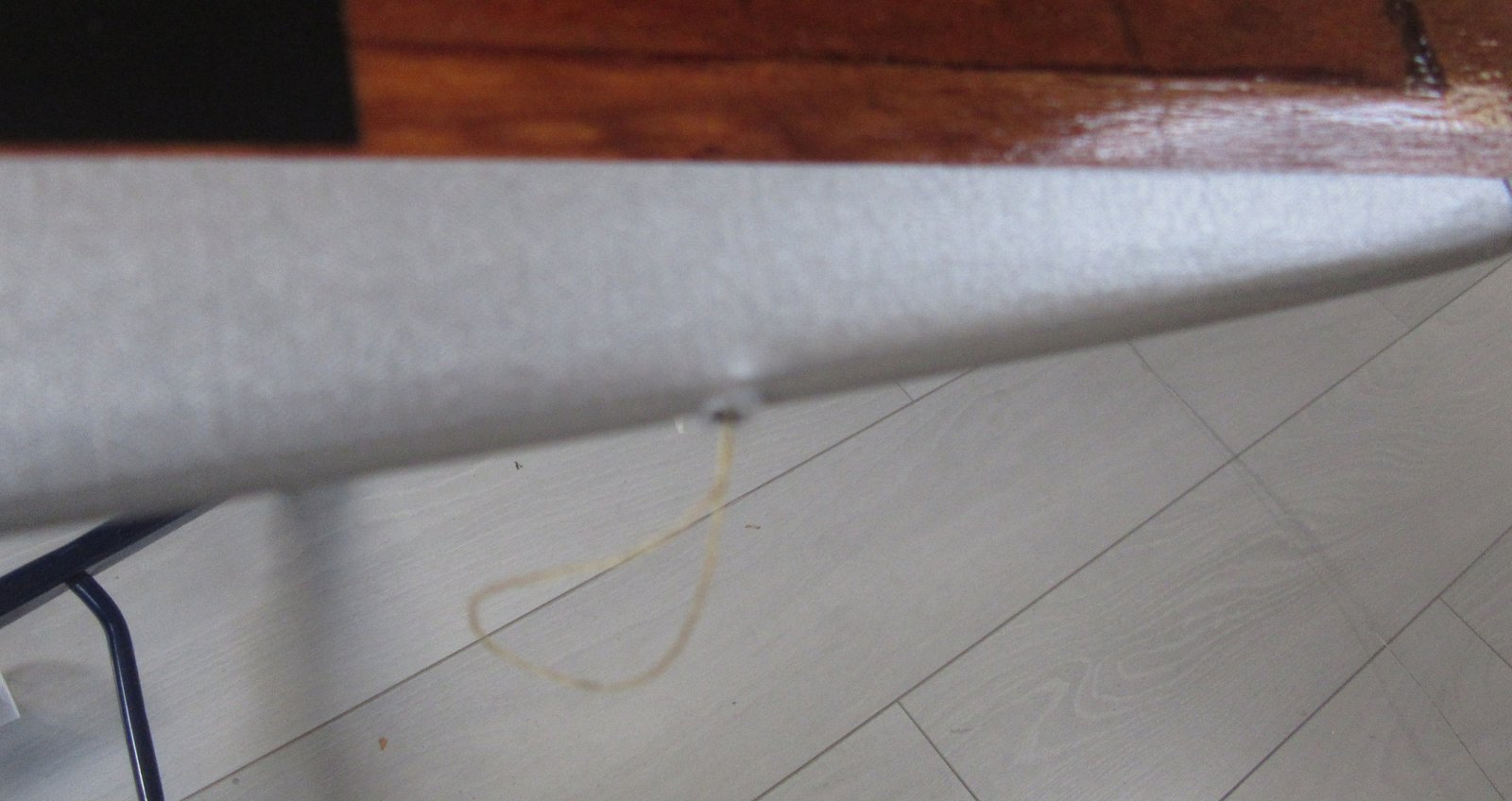

    en dat kon ik met een gebogen stukje ijzerdraad door het al geboorde gat in de voorlijst eruit vissen

    315 IMG_3739.JPG

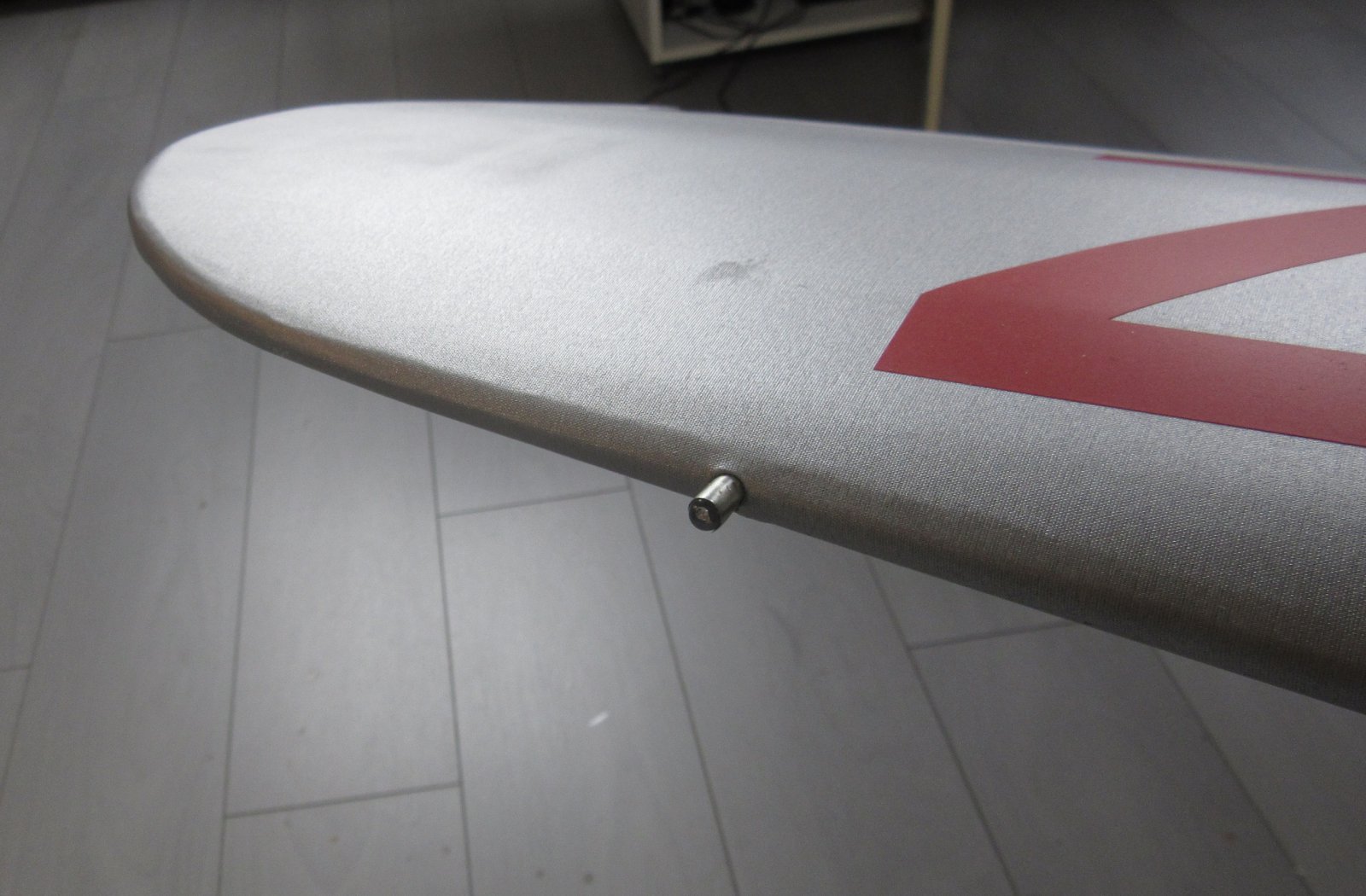

    Met dat draadje trok ik de stroomdraadjes door de vleugel. De navigatie verlichting maakte ik van een dun alu buisje waar ik een afgevijld ledje met 5 min epoxy in vastzette

    316 IMG_3742.JPG

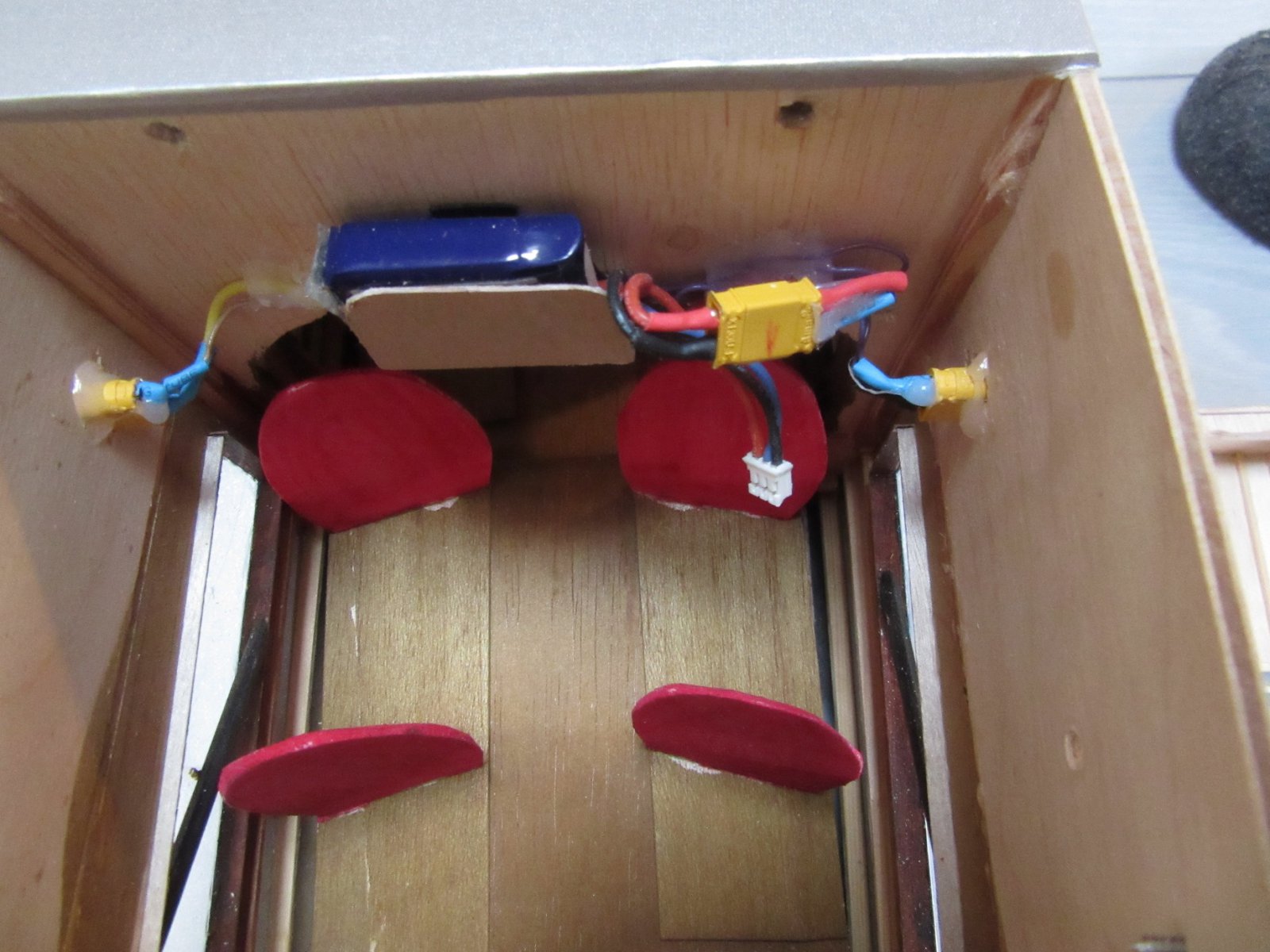

    Als voeding een 2s 250mah lipo met de nodige stekkertjes, de elektronica zit onder de lipo

    317 IMG_3743.JPG
    en een aan/uit schakelaar onderin de vleugelwortel.

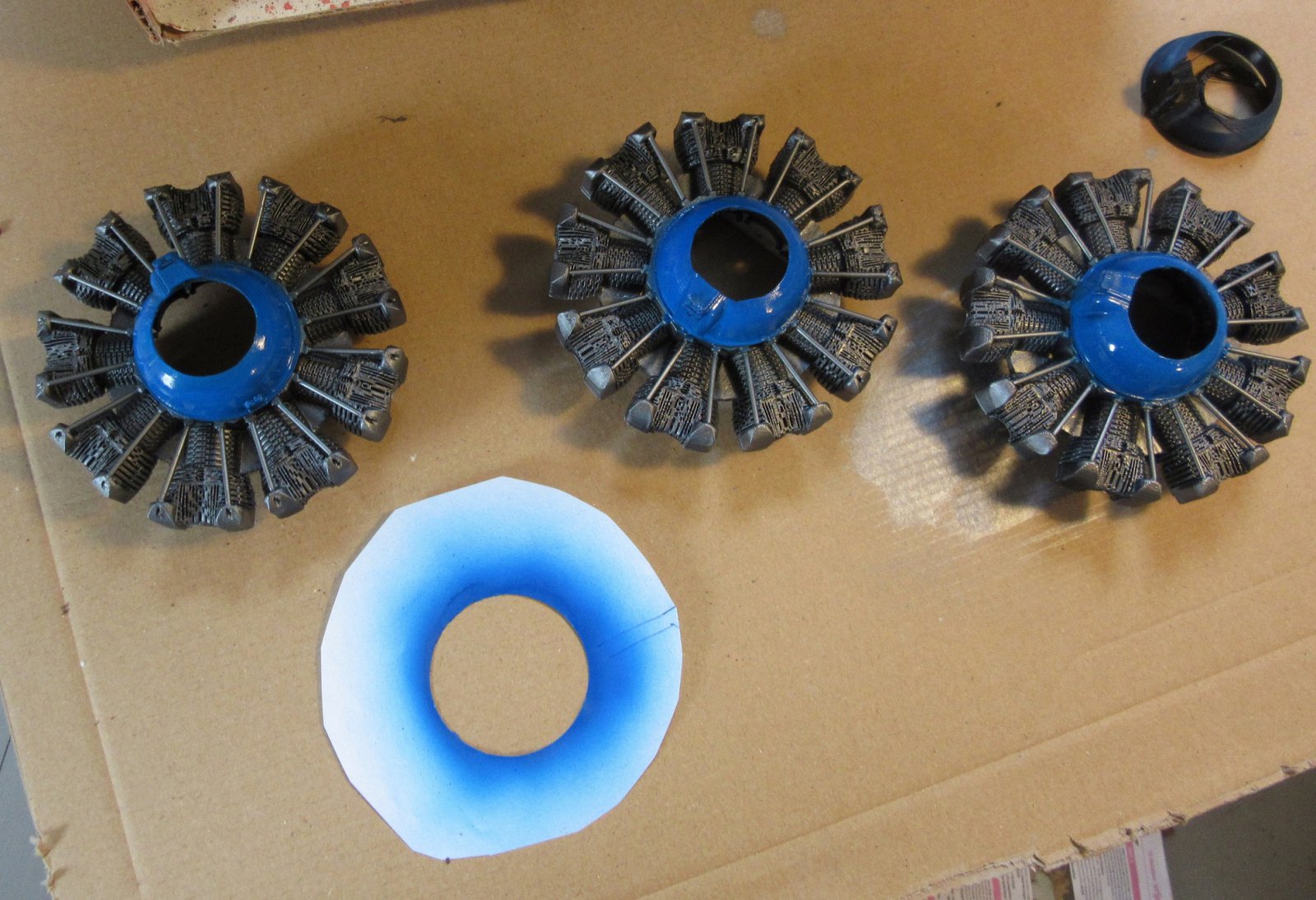

    De dummy motoren spoot ik met vallejo “gun metal”, de motoren werden hierdoor zichtbaarder. Het carter spoot ik, met een papieren sjabloontje, blauw.

    318 IMG_3740.JPG

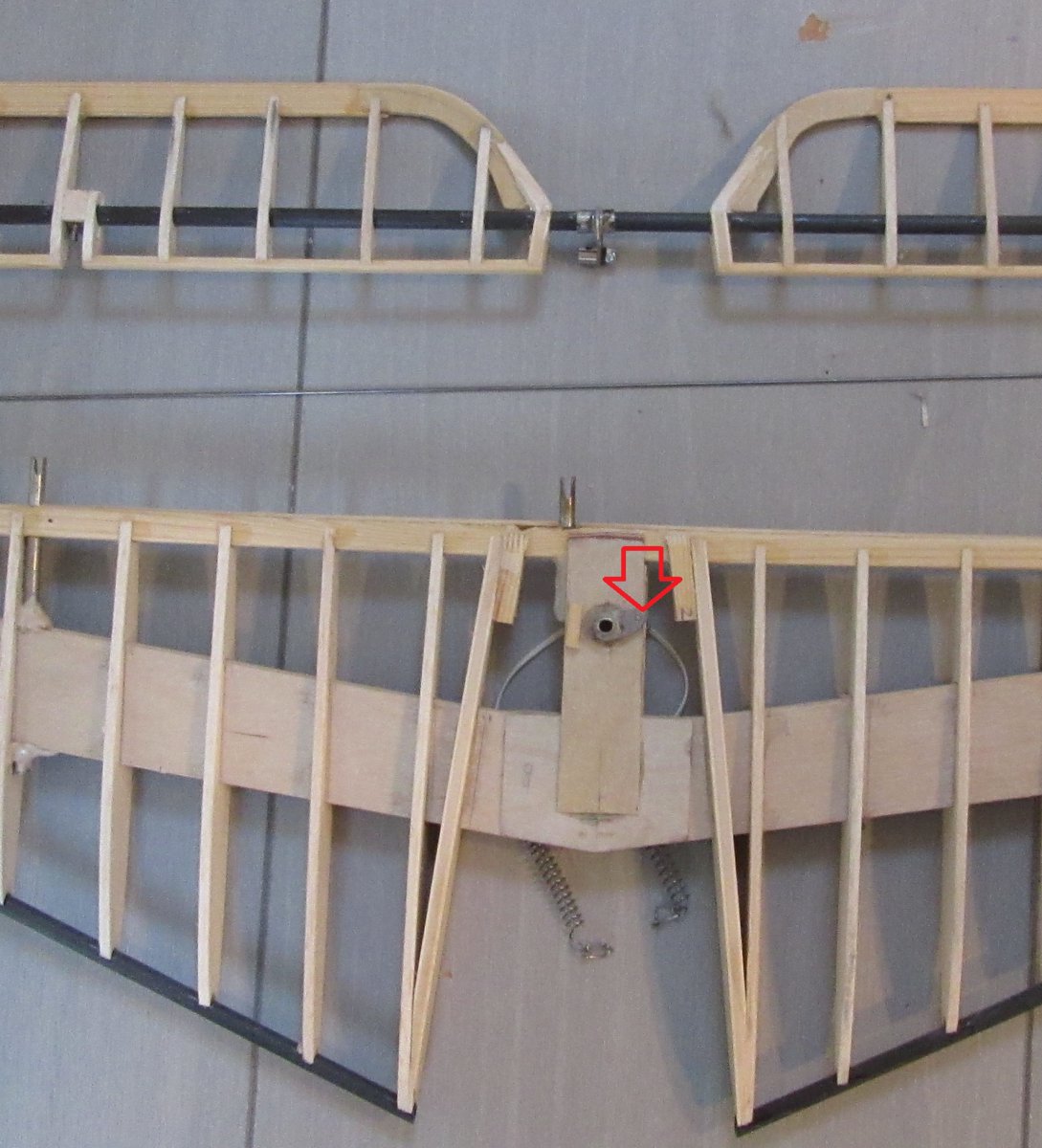

    Na al deze details kon het stabilo vastgelijmd worden. Aan de bovenkant het verbindingsstangetje naar het rudder, op de foto is alleen het heveltje te zien

    319 IMG_3671.JPG

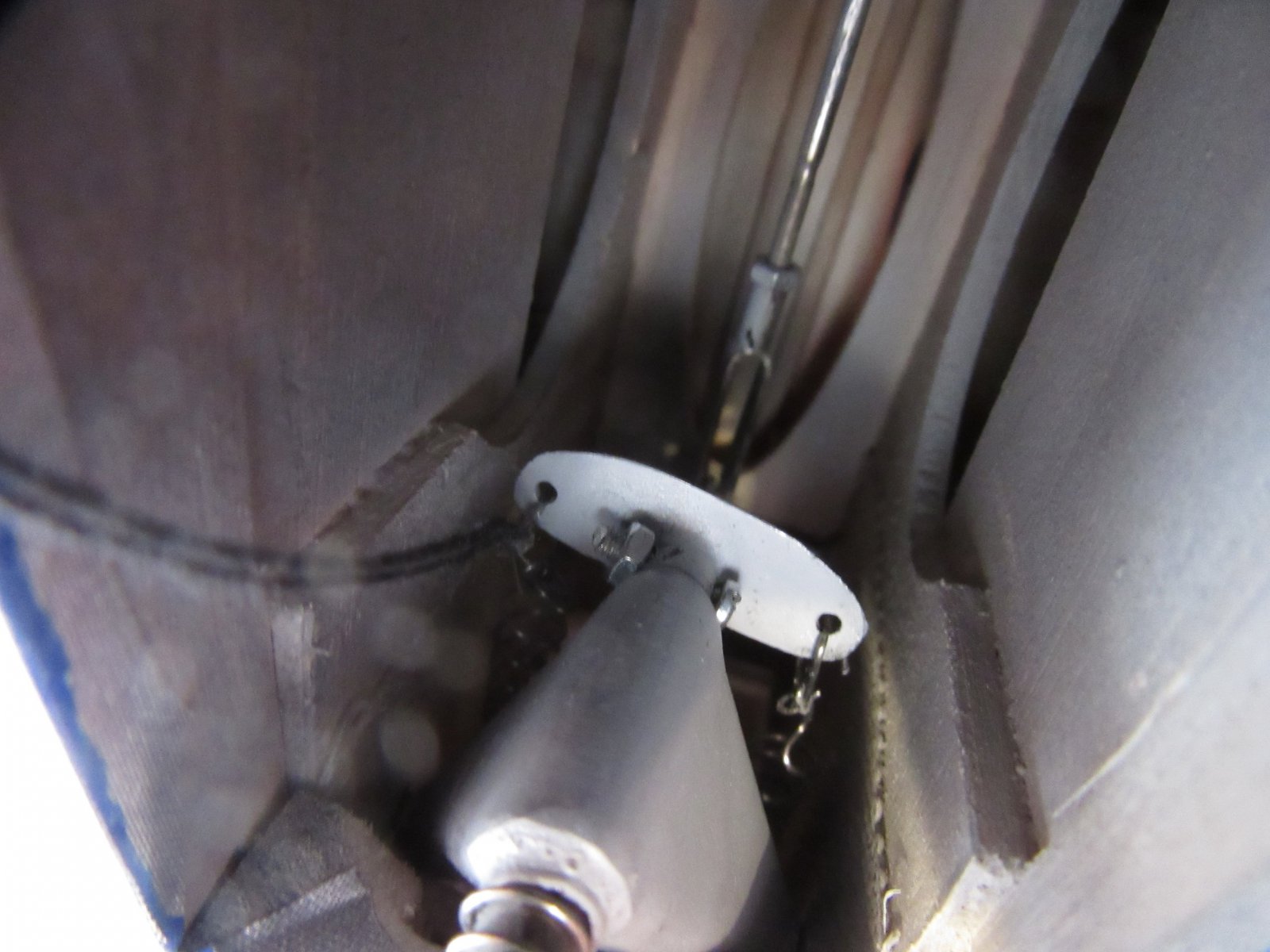

    Daarna de koordjes en veertjes van de staartwielbesturing door de romp getrokken en ingehaakt in de besturings hevel van het staartwiel. Met wat hulpdingetjes en geduld.. lukte dat. En het werkte ook nog!

    320 IMG_3715.JPG

    Daarna de struts, met 0.9 hard messing draadjes door de hoofdligger en daarna een drupje zap

    De FXX is nu klaar om, als de zon een beetje wil schijnen, wat foto’s buiten te maken.

    Vincent

    Bart83, HansH, ramses en 5 anderen vinden dit leuk.
  10. Vincent de Bode

    Vincent de Bode PH-SAM

    Lid geworden:
    8 mrt 2018
    Berichten:
    230
    Locatie:
    Hillegom
    Zo, er was wat zon en het wordt druilerig weer, dus een paar foto’s in de tuin. Niet zo mooi als op het veld, maar het geeft wel een indruk.

    Nog wat gegevens;

    Spanwijdte 215

    Lengte 144

    Opp 66.6

    Romp 2300gr (incl retract accu, backup accu en verlichtings accu

    Twee vleugel verbinders 150gr

    Vlieg accu (2X 3s 3300mah) 510gr

    Totaal 2960gr

    Vleugel met gondel 1700 (2X) 3400gr

    Totaal 6360gr

    Vleugel belasting 95.5 gr/dm2

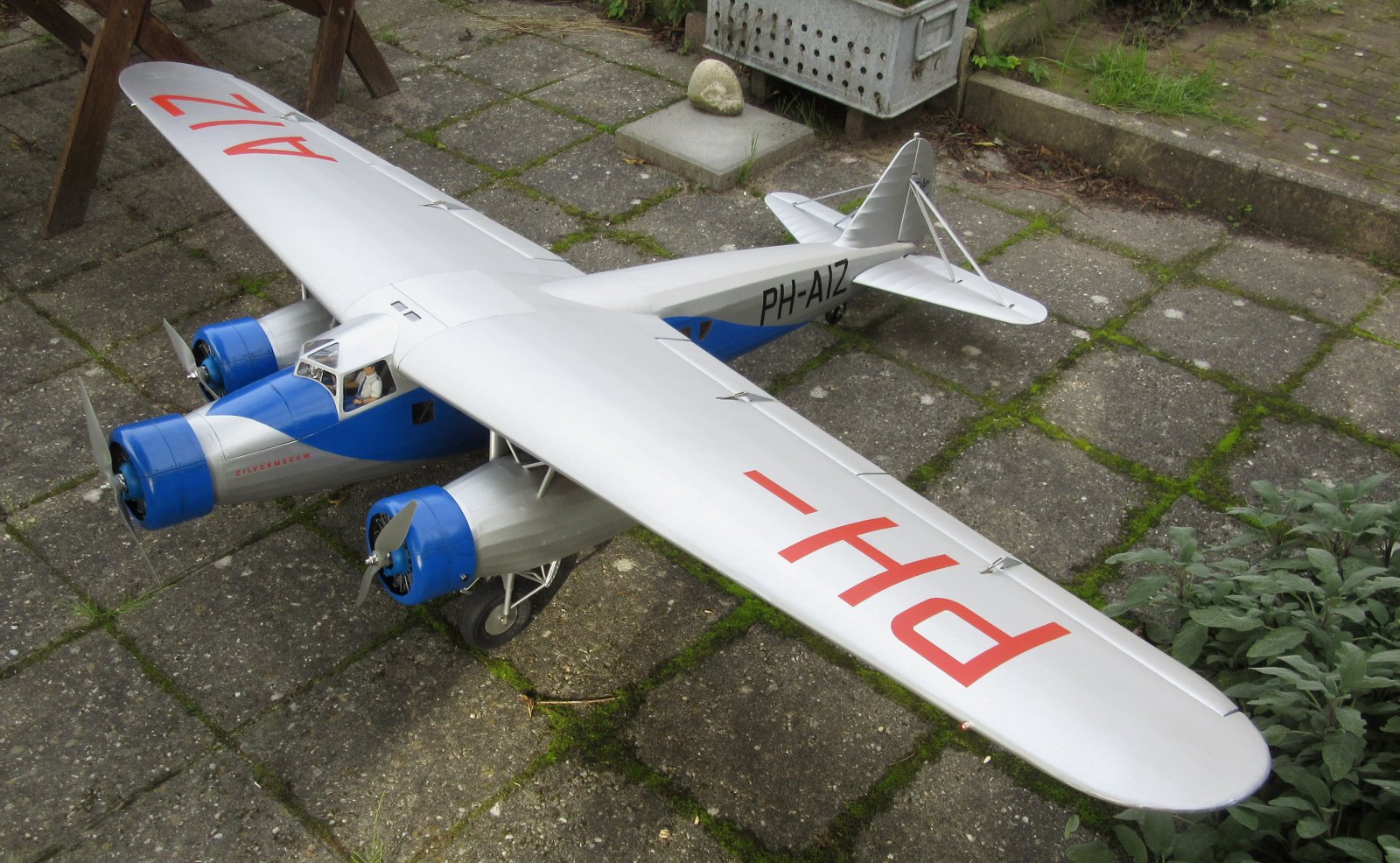

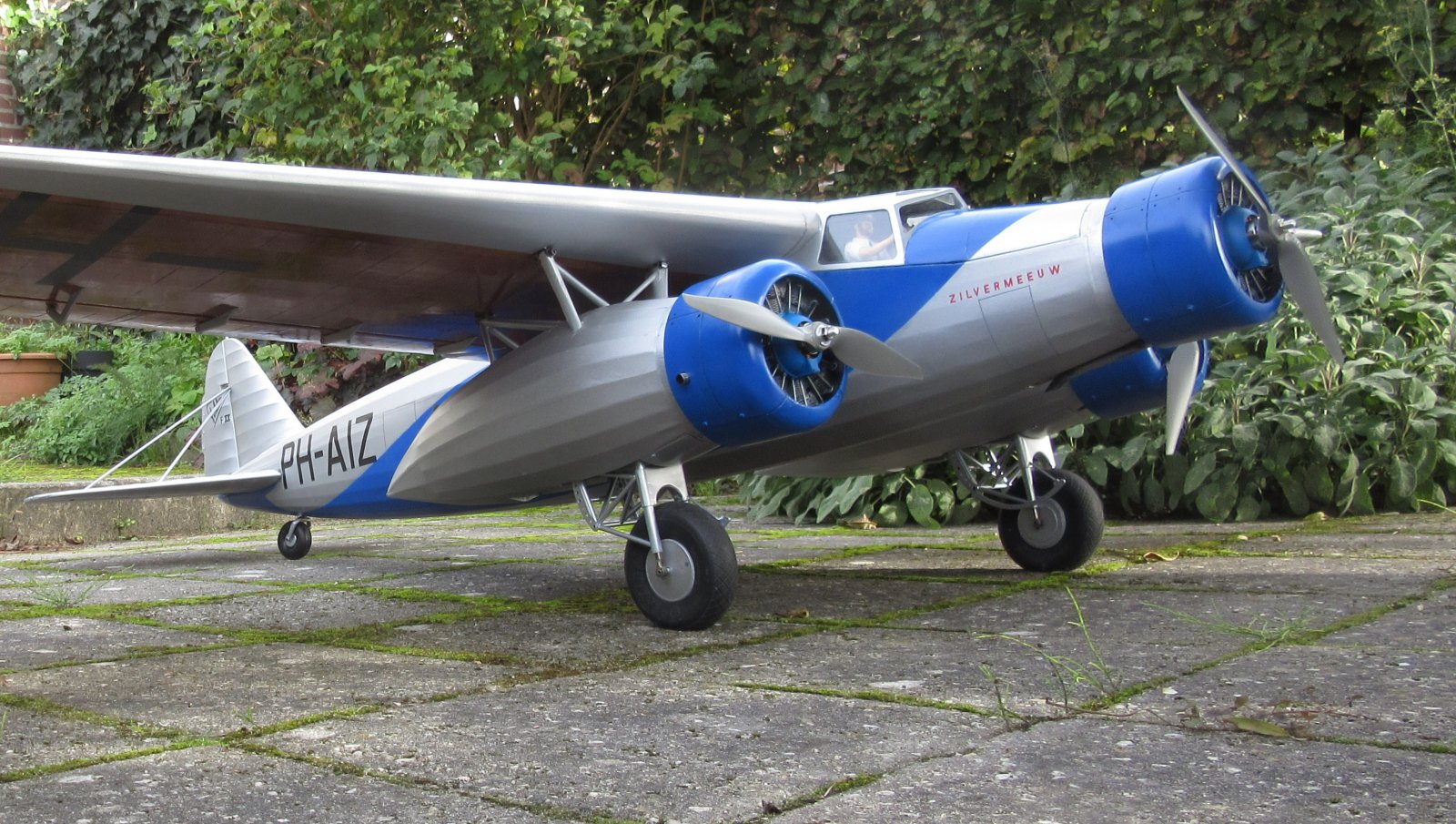

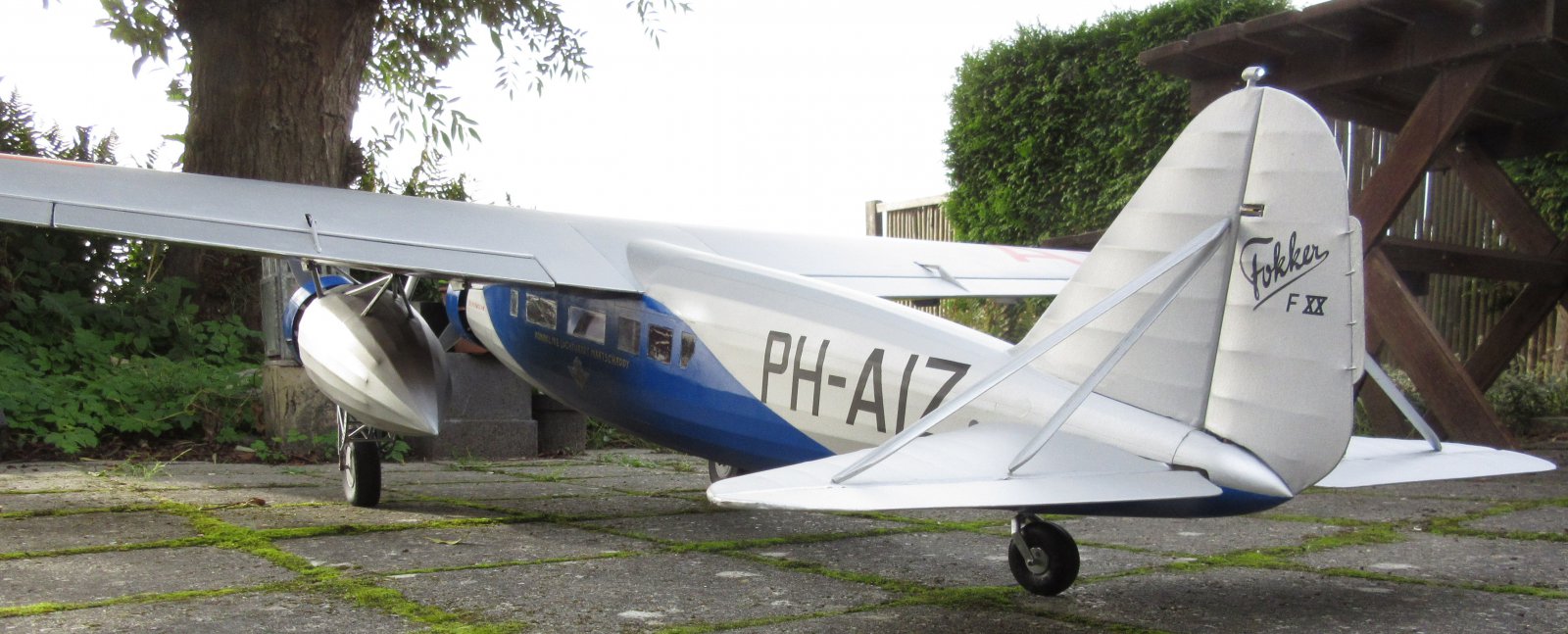

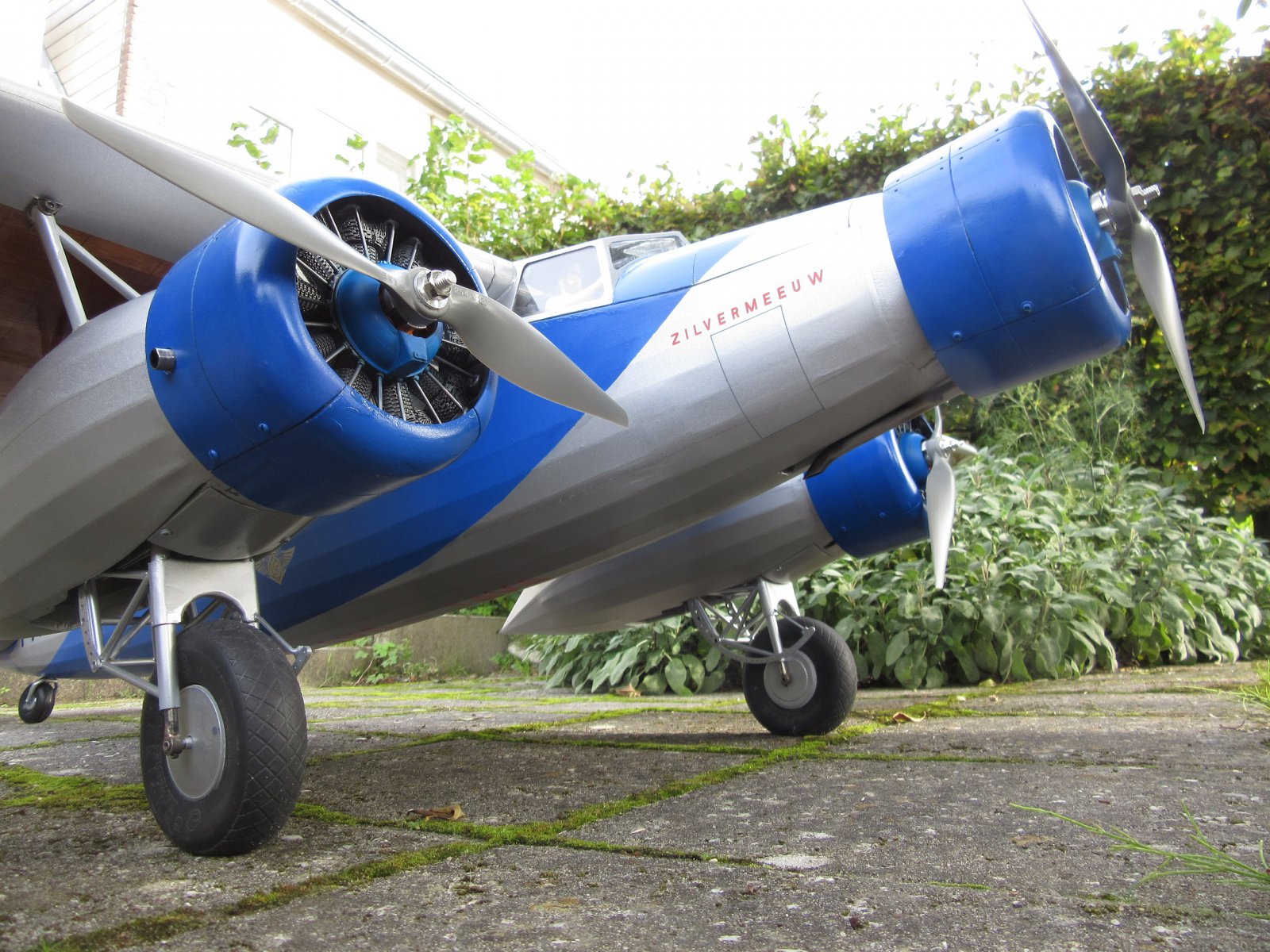

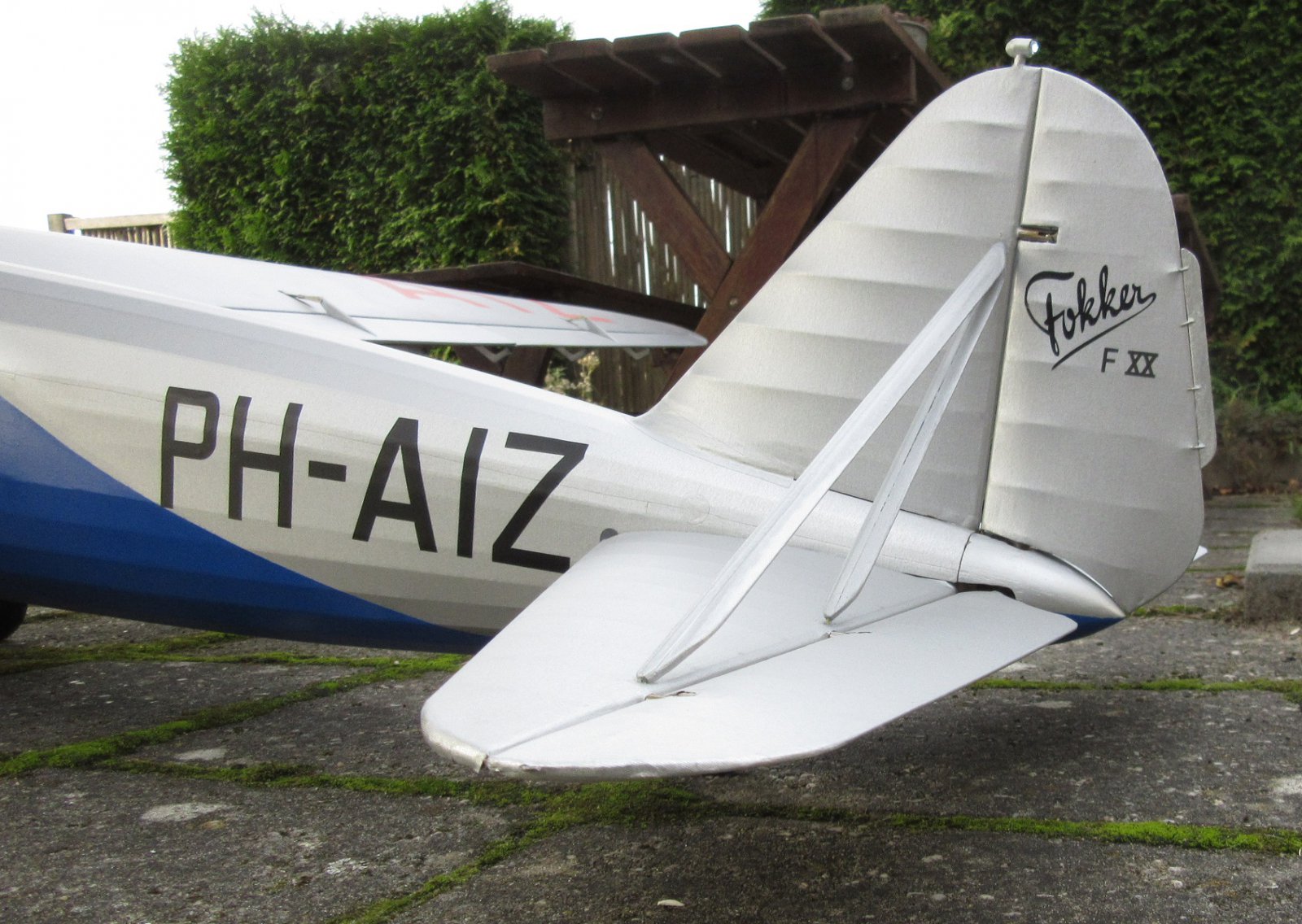

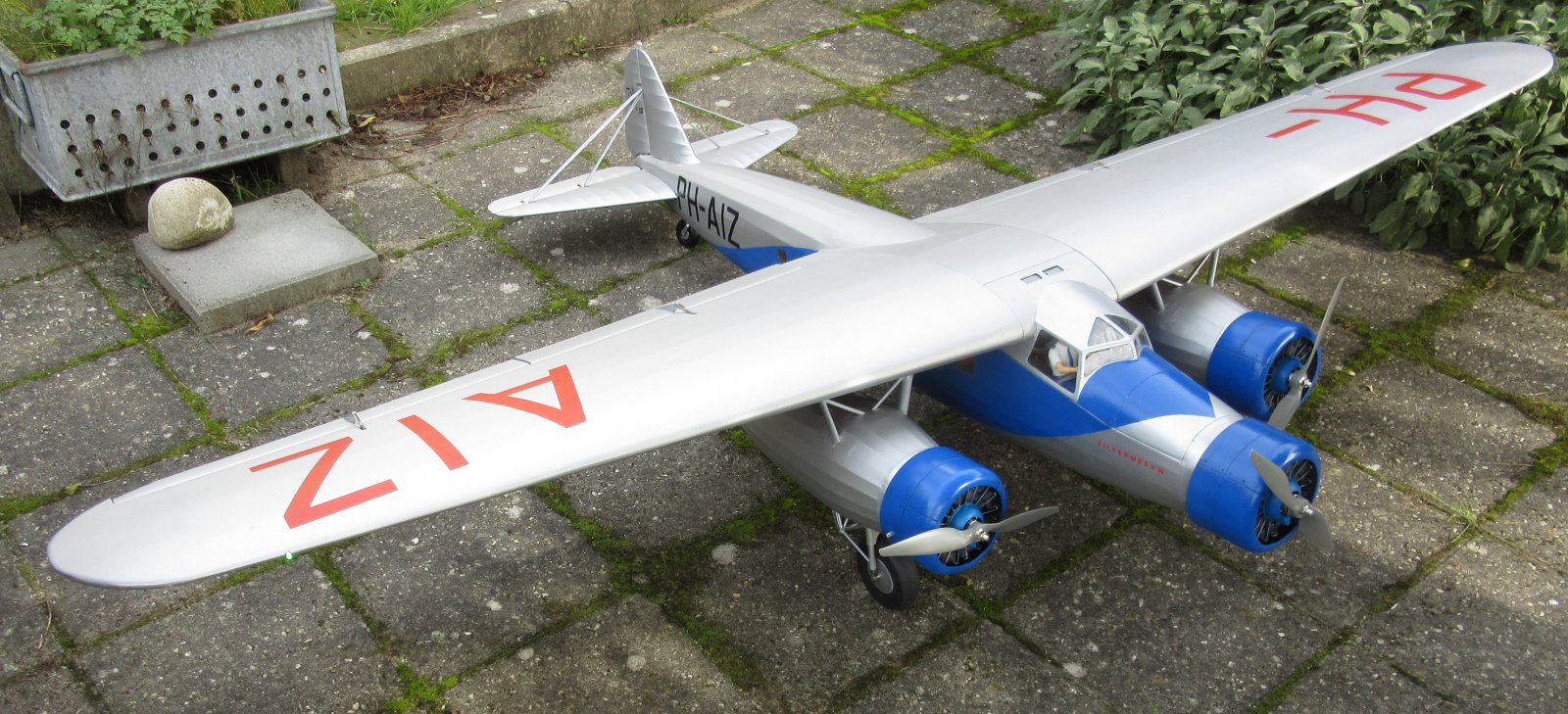

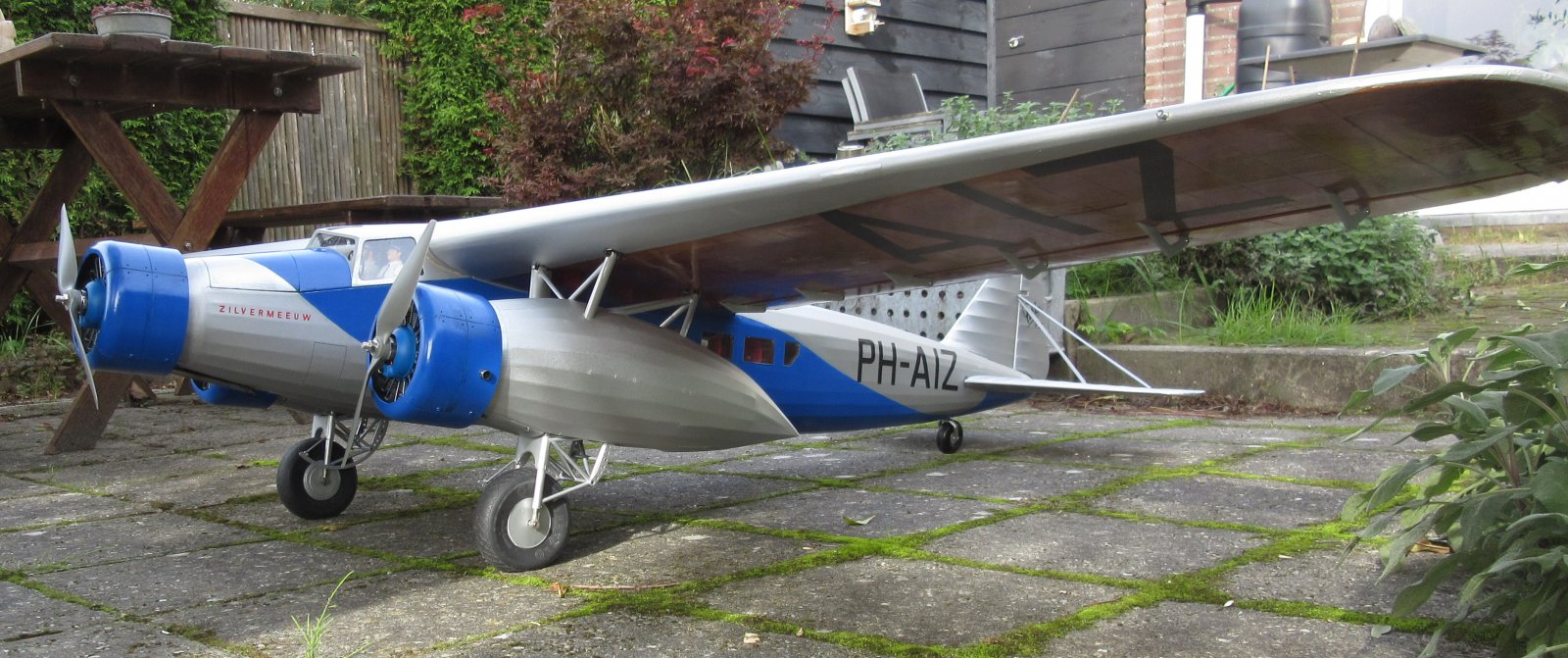

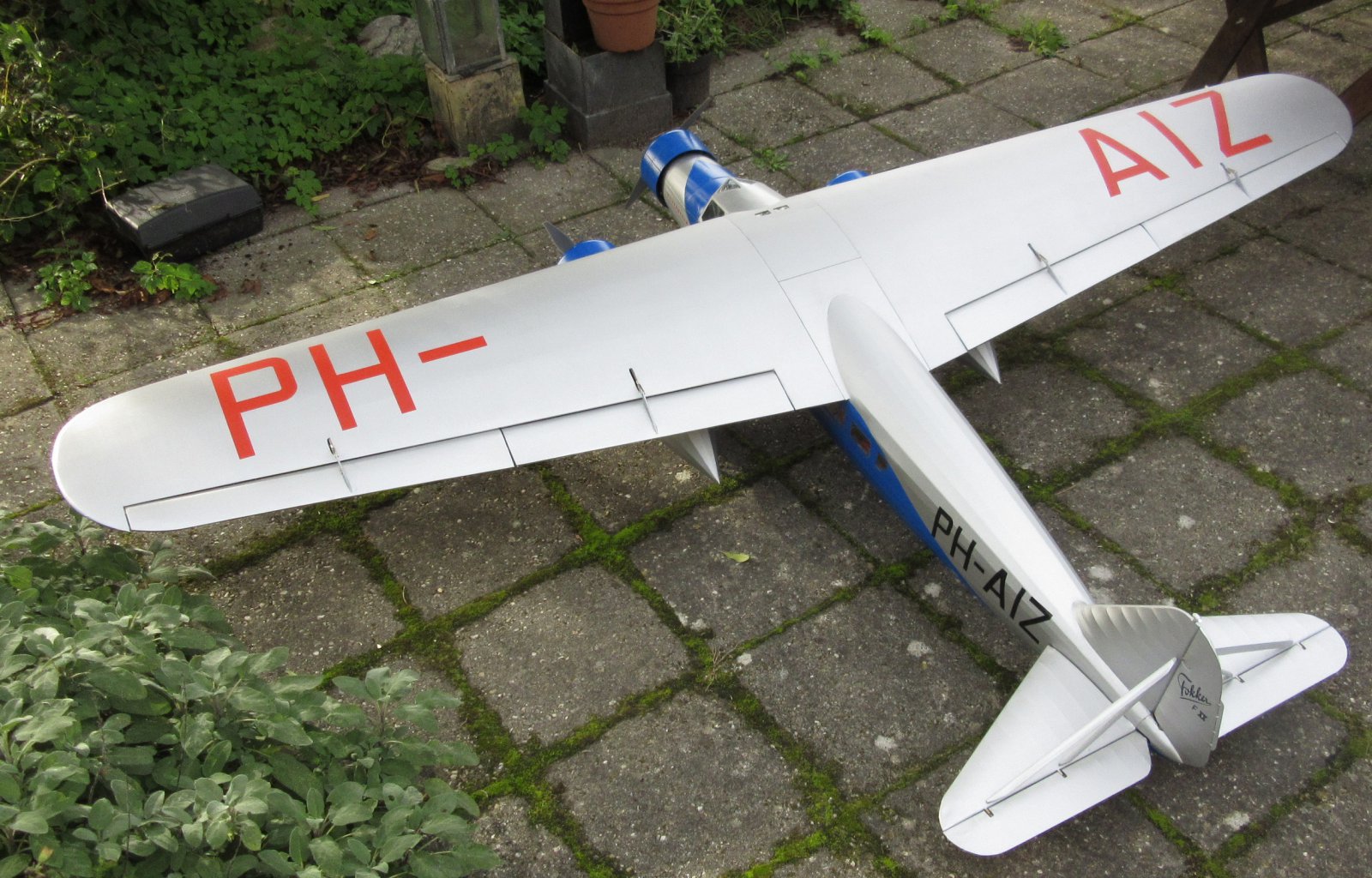

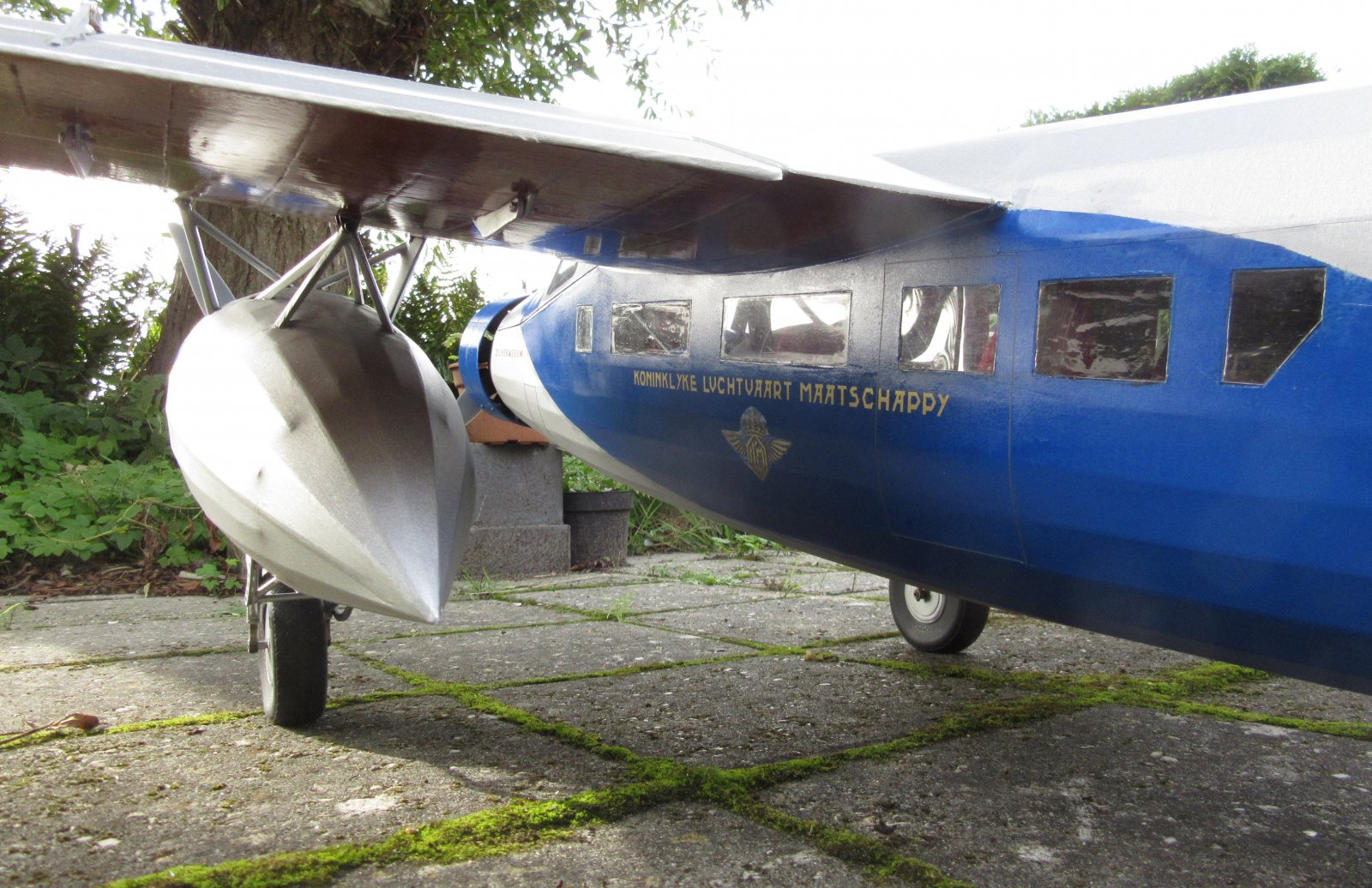

    Nu plaatjes van het complete model,

    321 IMG_3758.JPG

    322 IMG_3750.JPG


    323 .JPG

    324 IMG_3747.JPG


    326 IMG_3753.JPG


    327 IMG_3754.JPG



    328 IMG_3755.JPG


    329 IMG_3757.JPG


    330 IMG_3756.JPG

    Nu is het wachten op een goede gelegenheid voor foto’s en een eerste vlucht.



    Vincent

    Laatst bewerkt: 18 okt 2023
  11. Fotor

    Fotor Forum veteraan

    Lid geworden:
    10 sep 2006
    Berichten:
    5.910
    Locatie:
    Hillegom
    Ik hoop dat ik erbij kan zijn Vincent!
    Zondag lijkt het best hard te gaan waaien....

  12. Vincent de Bode

    Vincent de Bode PH-SAM

    Lid geworden:
    8 mrt 2018
    Berichten:
    230
    Locatie:
    Hillegom
    Raymond hardstikke fijn als je dat wil doen!
    Ik heb geen haast, er komen nog veel vliegdagen!

  13. Kjel Postema

    Kjel Postema Vriend van modelbouwforum.nl

    Lid geworden:
    6 jan 2021
    Berichten:
    506
    Locatie:
    Ede
    Zeer mooi resultaat :thumbsup:! Ik hoop hem ooit eens in het echt te kunnen zien.

  14. Vincent de Bode

    Vincent de Bode PH-SAM

    Lid geworden:
    8 mrt 2018
    Berichten:
    230
    Locatie:
    Hillegom
    Dankje Kjeld! Het was een leerzaam project. Dat zien gaat vast een keer lukken.

    Vincent

    Kjel Postema vindt dit leuk.
  15. John Tootall

    John Tootall

    Lid geworden:
    27 jul 2006
    Berichten:
    194
    Locatie:
    Noordwijkerhout
    Echt weer een prachtig gebouwd vliegtuig Vincent !!!

    Vincent de Bode vindt dit leuk.
  16. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.293
    Locatie:
    NB NL
    .
    Echt een prachtige kist!! :thumbsup:
    Succes met de maiden flight!
    Happy landings,

    Groeten, Ramses
    .

    Vincent de Bode vindt dit leuk.
  17. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    3.097
    Locatie:
    Sleen
    Geweldig resultaat! Succes met de maiden flight!

    Mvg,

    Bart

  18. tonspit

    tonspit

    Lid geworden:
    3 sep 2013
    Berichten:
    1.367
    Locatie:
    Stein
    Indrukwekkend eindresultaat.
    Hier is goed te zien dat modelbouw een mooie hobby is.
    Succes met de eerste vlucht. Daarna natuurlijk ook.:thumbsup::thumbsup::thumbsup:

  19. Vincent de Bode

    Vincent de Bode PH-SAM

    Lid geworden:
    8 mrt 2018
    Berichten:
    230
    Locatie:
    Hillegom
    Nogmaals dank voor de complimenten heren, het was soms flink puzzelen, maar het geeft ook veel voldoening!!
    Vincent

  20. Dopieman

    Dopieman

    Lid geworden:
    19 nov 2012
    Berichten:
    1.021
    Wat een prachtige kist! Mijn complimenten voor dit mooie stuk werk.
    Veel succes met de maiden!

    Vincent de Bode vindt dit leuk.
