Ramses ,

Ik zal Gary alvast een mailtje met een linkje naar dit verslag doen Welke houtdikte ben je van plan te gebruiken ?

Mvg,

Bart



Snap niet helemaal waarom je naar de USA moet voor Laserwerk, terwijl RBCkits net om de hoek zit en eeeehhhh een Nederlands ontwerp van een Nederlandse kist verdient toch ook een Nederlandse CNC'er. Hoe Nederlands wil je het hebben.

Ton



.
Bedankt voor de tips v.w.b. het cnc of laser snijwerk Bart en Ton, ik zal me er eerst verder in verdiepen voor ik een beslissing neem. Heb voorlopig nog genoeg te tekenen...

De basis van de twee Fokkers en de De Schelde zijn in 3D getekend, tijd om de kisten constructief uit te werken. De Fokker V.23 is als eerste aan de beurt.

Alle materiaal afmetingen en materiaal diktes van de Fokker V.23 zijn aangepast aan schaal 1/5. De constructie van de romp is al een heel eind opweg. De Saito 91, de 420cc Du-Bro tank en de Futaba S3001 servo`s zijn ook ingetekend. Waar mogelijk zijn de onderdelen interlocking. Huidige stand van de Fokker V.23:

Aanzicht "schuin-boven":

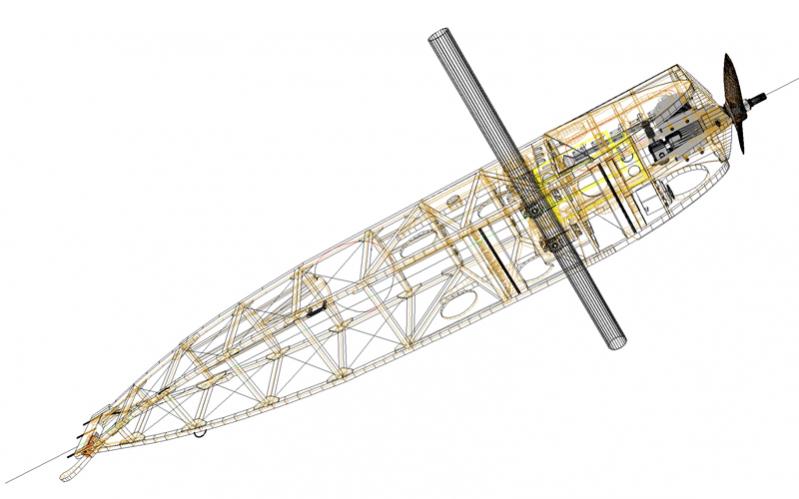

Aanzicht "schuin-onder":

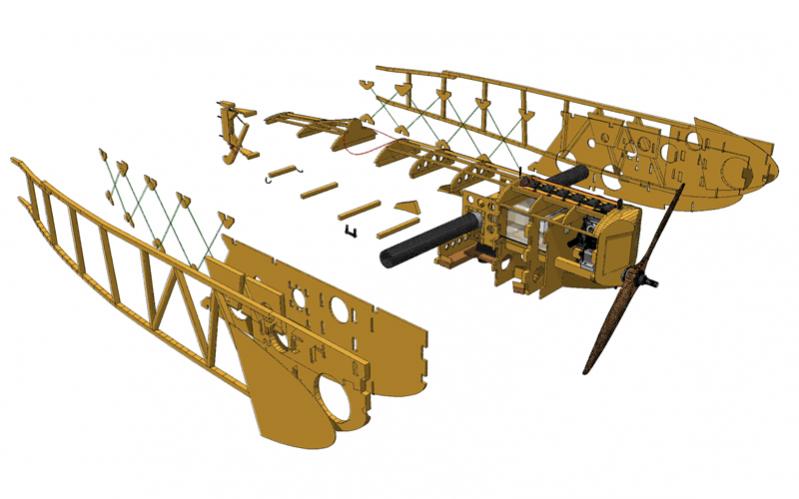

Deels "exploded":

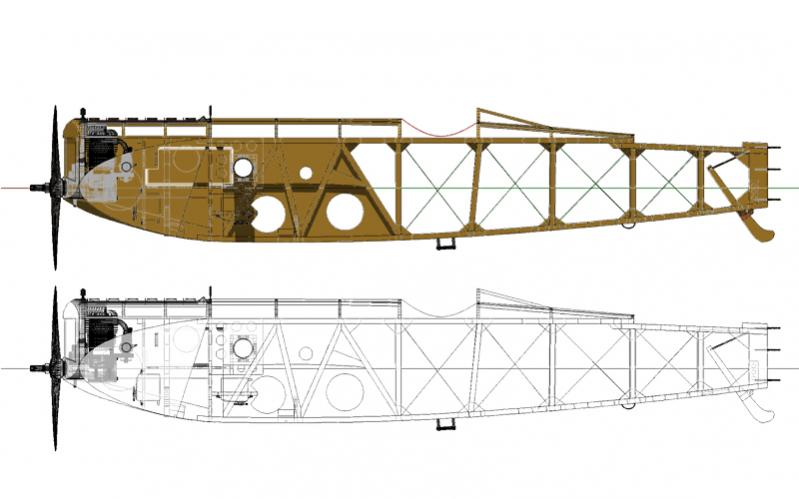

Zij aanzicht:



Groeten, Ramses



Mooi tekenwerk !!

Mvg,

Bart



Erg leuk project Ramses. De V23 spreekt mij ook erg aan. Je kan voor t vreeswerk ook contact opnemen met Strutter. Hij heeft voor z'n SE5a alles laten doen in Den Haag. Moet t alleen in PDF aanleveren. Tegen zeeeeer schappelijke kosten. Doe er je voordeel mee. )



Geweldig teken- en ontwerpwerk, Ramses! Vooral de De Schelde S21 spreekt mij aan. Ik heb er inspiratie uit opgedaan om weer eens verder te gaan met een project uit het verleden, de Scheldemusch in 1:5. Ik heb al een aantal jaren een kleine versie vliegen, maar het zou wel bijzonder zijn om binnenkort twee producten van die Nederlandse vliegtuigfabriek in dezelfde schaal naast elkaar te zien!

Groeten,
Max.



/forums/2641465-post14.html



.
Bedankt voor de leuke reacties!

@ Martin en Henri: Bedankt voor de tip, ik voeg `m aan het lijstje toe.
@ Max: Gaaf!! De Scheldemusch en Scheldemeeuw zijn ook favorieten van mij, erg leuke kisten! Zou inderdaad geweldig zijn, twee De Schelde kisten in dezelfde schaal naast elkaar! Succes met jouw Scheldemusch.

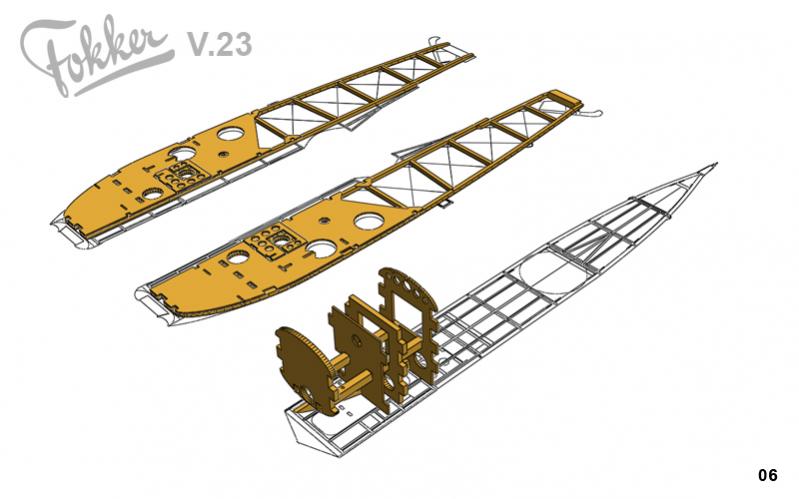

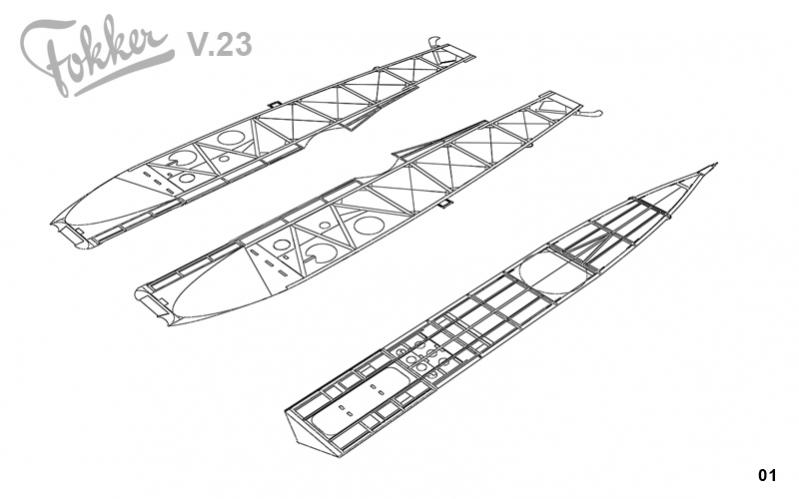

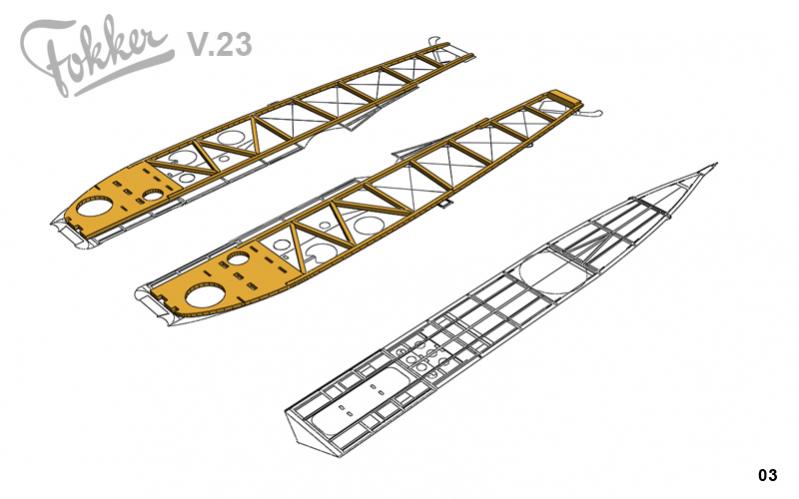

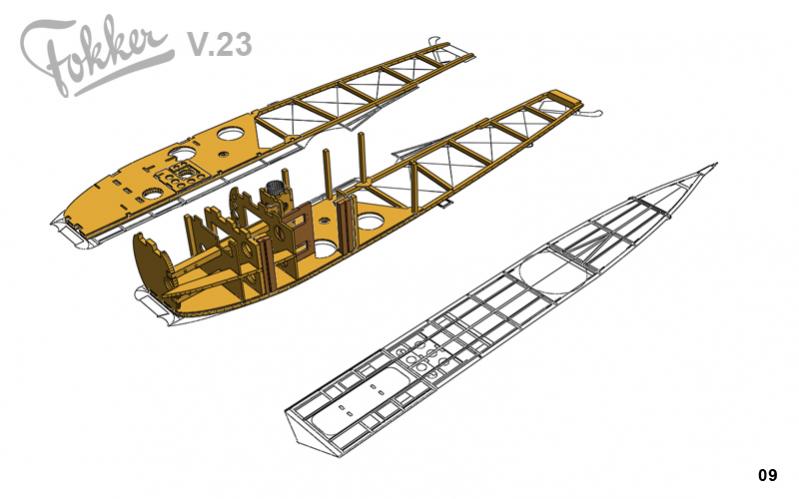

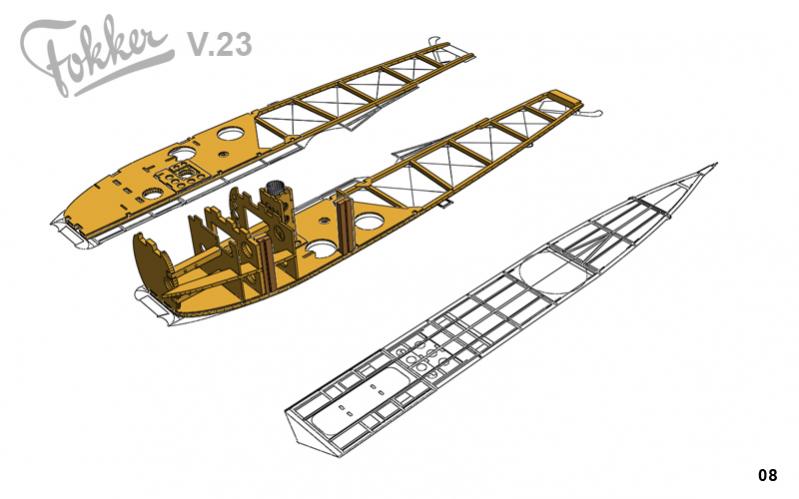

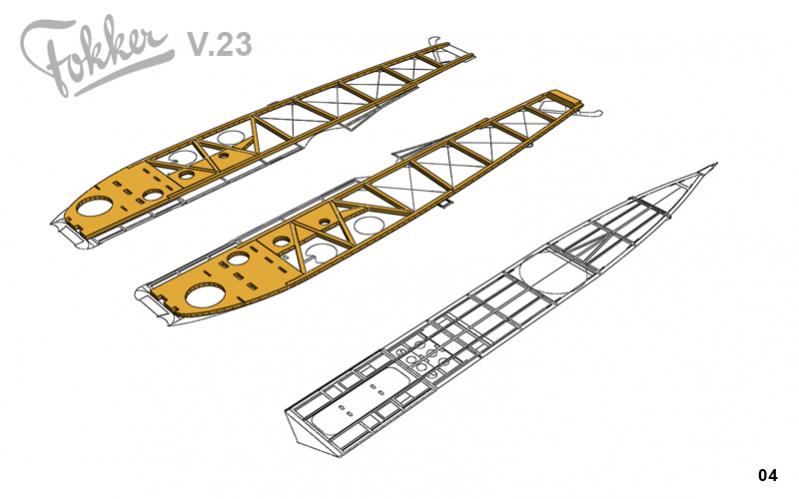

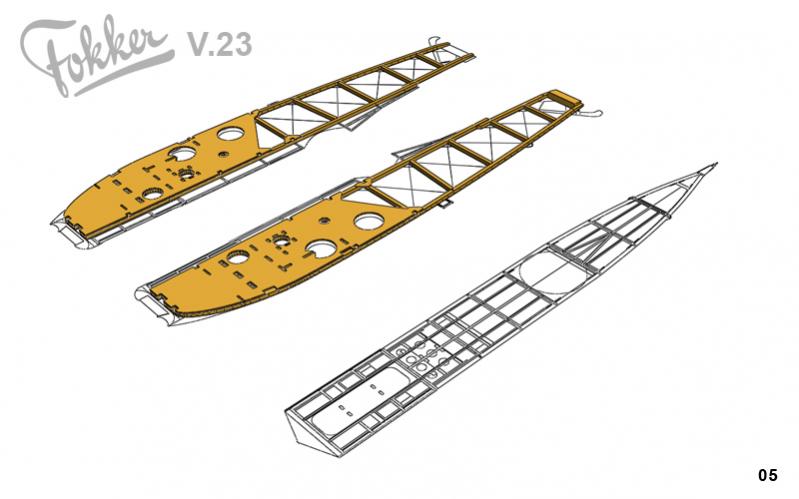

Ik heb een soort stappenplan van de romp gemaakt in 3D om de onderdelen te controleren en een bouwvolgorde te bepalen ivm de "interlocking parts".

Ga ze nu oploaden...

Groeten, Ramses



.
Kwam dit filmpje tegen op internet:



Toch ook gaaf zo`n groot model, maar eerst de tekeningenset schaal 1:5 afmaken. Daarna waarschijnlijk een nieuwe set maken in schaal 1:3.3

Groeten, Ramses



.
Via het rcscalebuilder forum heb ik contact met de bouwer/vlieger van deze Fokker V.23 in schaal 1/5:



Groeten, Ramses

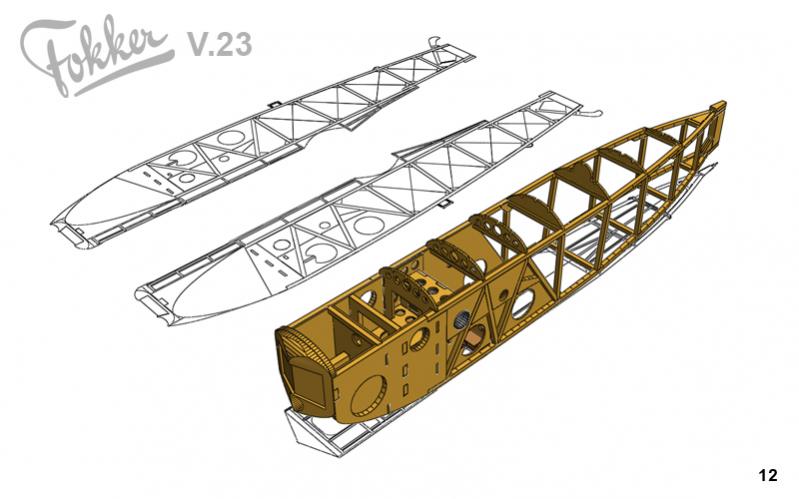

Hierbij, veel plaatjes en weinig tekst:

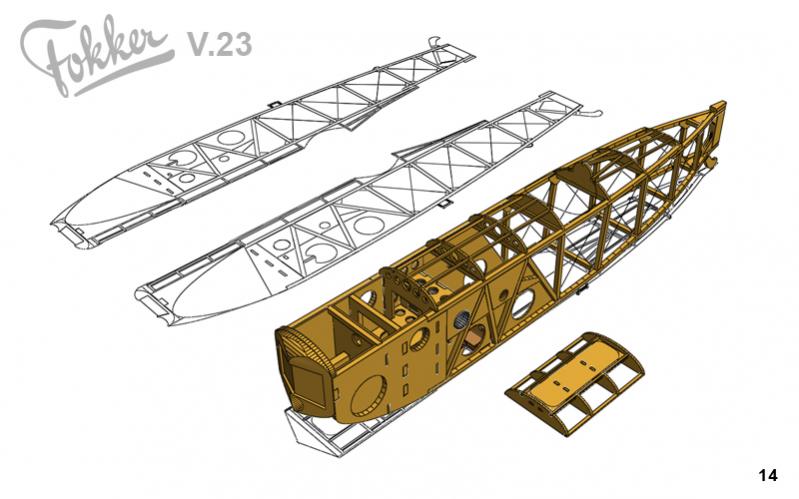

Geeft een idee van de constructie en opbouw van de Fokker V.23 romp. De bovenkant van de rompneus en turtledeck moeten nog ingedekt worden met 2mm balsa maar die heb ik voor de duidelijkheid even weggelaten.

Verder met de staartvlakken uitwerken

Groeten, Ramses



Vet!



Neem aan dat t van triplex en balsa is femmo ;p
en niet zoals jij suggereert van vet

Greets pascal



jajajajaja.....waar zit die smiley met die baard.....



Hoi Max,

Weet niet of je deze al hebt gezien:



Unieke beelden van de De Schelde Scheldemusch PH-AMA
(met droog Brits commentaar)

Groeten, Ramses



Dank Ramses, die had ik inderdaad al gezien. Loopt niet zo best af met die musch, en dat pal voor de camera!
Er is helaas niet zoveel materiaal op het net te vinden, en al helemaal geen kleureninformatie. Ik gebruik voornamelijk het boekje van Hugo Hooftman als leidraad. Deze wordt het:

en dit is de kleine versie die ik al langere tijd vlieg:


Maar nu wordt 'ie dus 1:5

Max.



.
De Scheldemusch kwam inderdaad hard neer maar volgens de commentator:
"The pilot was only bruised,... but the plane wont fly again for a few days"

Erg mooie en leuke kist die Scheldemusch "Paris 1937"! Succes met het 1:5 model. Kunnen we de vorderingen volgen in een draadje straks?

Ik heb net via MP dit boekje gekocht:



Ben benieuwd of daar nog wat over de De Schelde vliegtuigen instaat! Het is sowieso een leuk boekje om te hebben

Groeten, Ramses



@ Ramses , wat een prachtig tekenwerk !

@ Max , erg leuk dat je de Schelde musch in 1:!5 wilt maken. Misschien leuk een draadje te openen ?

Mvg,

Bart



Nederlandse vliegboot

Hey Bart,

Naar aanleiding van een posting een paar bladzijden terug zag ik op de site van HollandAircraft een vliegboot van Fokker staan.
http://www.hollandaircraft.nl/F52_Fokker_BIV.pdf
Iets voor jou als vliegboot-enthousiast?



Ik heb het doosje van die bouwdoos ontworpen.
