hms Beagle uit 1820
- Topicstarter pietsan
- Startdatum
P Voogt
Vriend van modelbouwforum.nl

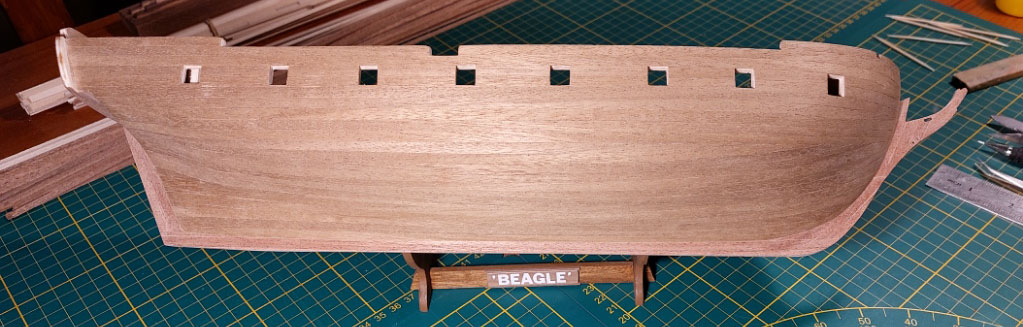

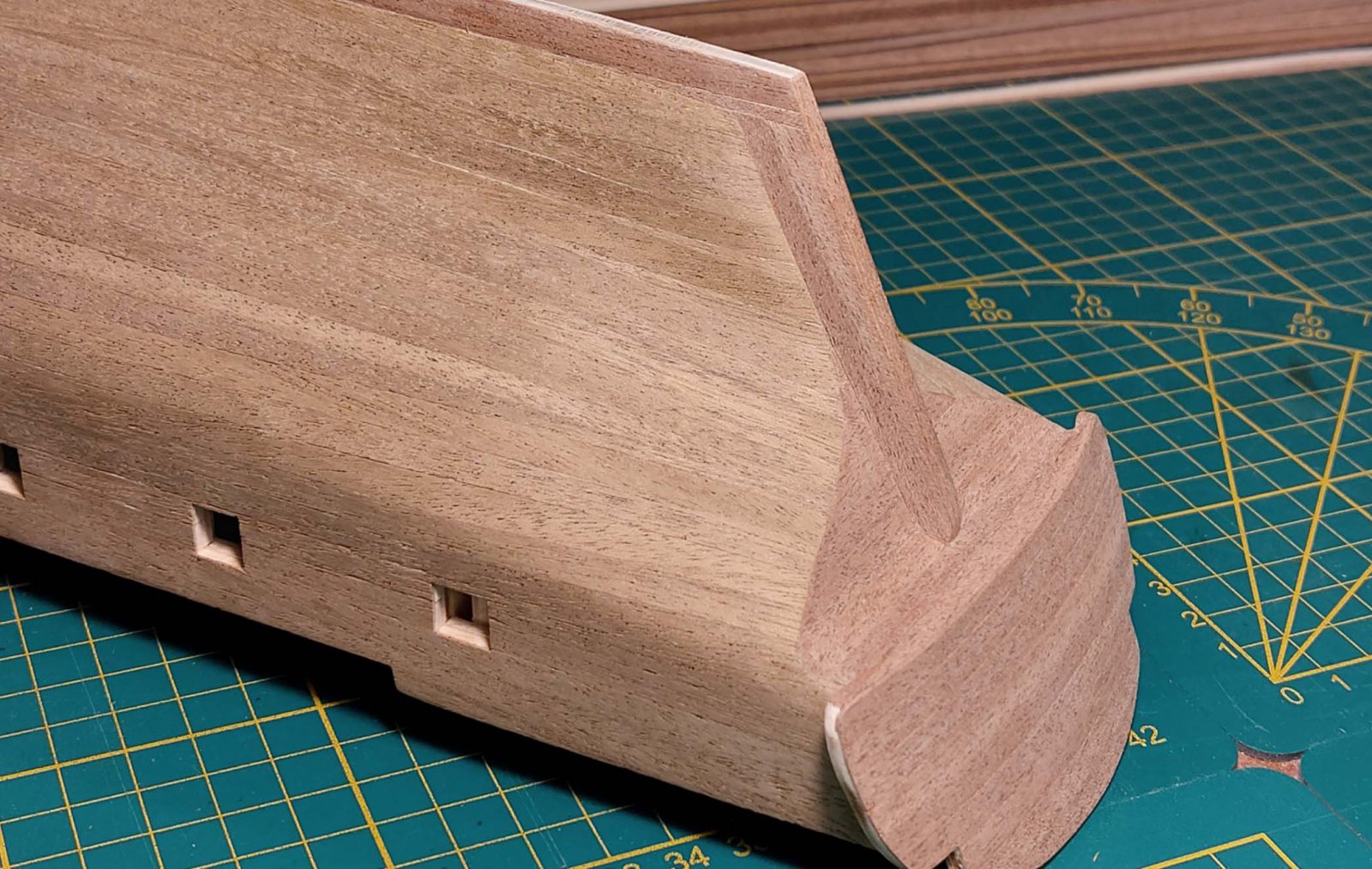

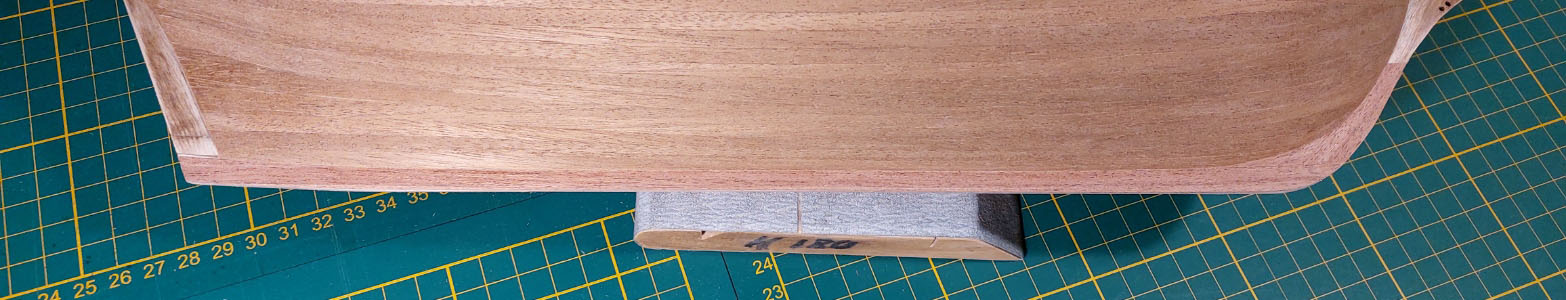

Wat schuren allemaal doet met een romp! Dan betaald de aandacht die vooraf besteed is zich helemaal terug.Vanmiddag begonnen met het bekleden van kiel en stevens, daar ben ik wel een aantal dagdelen mee zoet...
Bekijk bijlage 500747
Dat buigen in een pan is een goeie tip, Piet. Bij diverse pannen de keuze uit diverse rondingen.
Gr. Peter
B
boris279
Guest
Heel erg mooi geworden!!
Jaap Smith
Vriend van modelbouwforum.nl
Ziet er perfect uit.
Vriendelijke groet,
Jaap Smith
Vriendelijke groet,
Jaap Smith
Laatst bewerkt:
Bizar mooi!!
TIMBERWOLF
Forum veteraan
pietsan
Forum veteraan

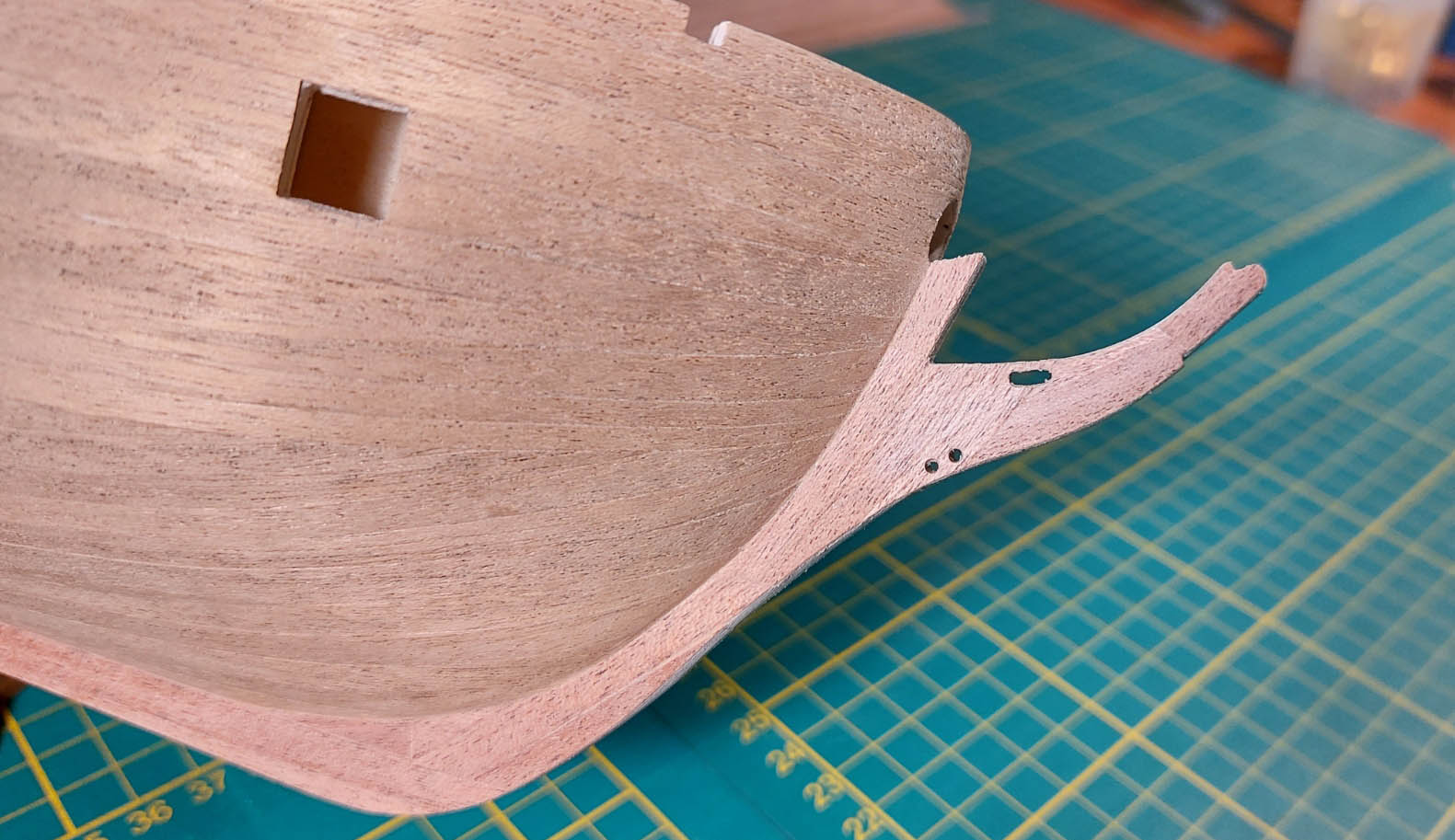

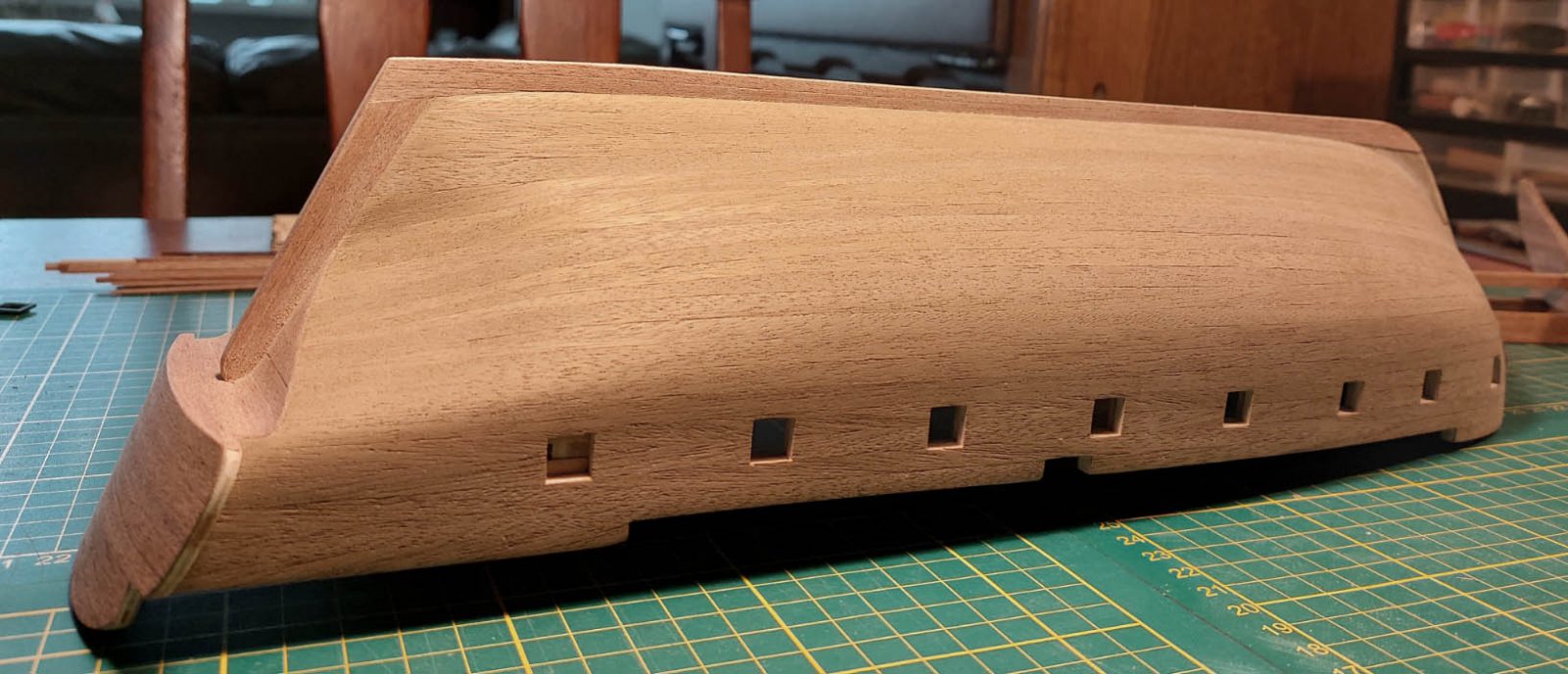

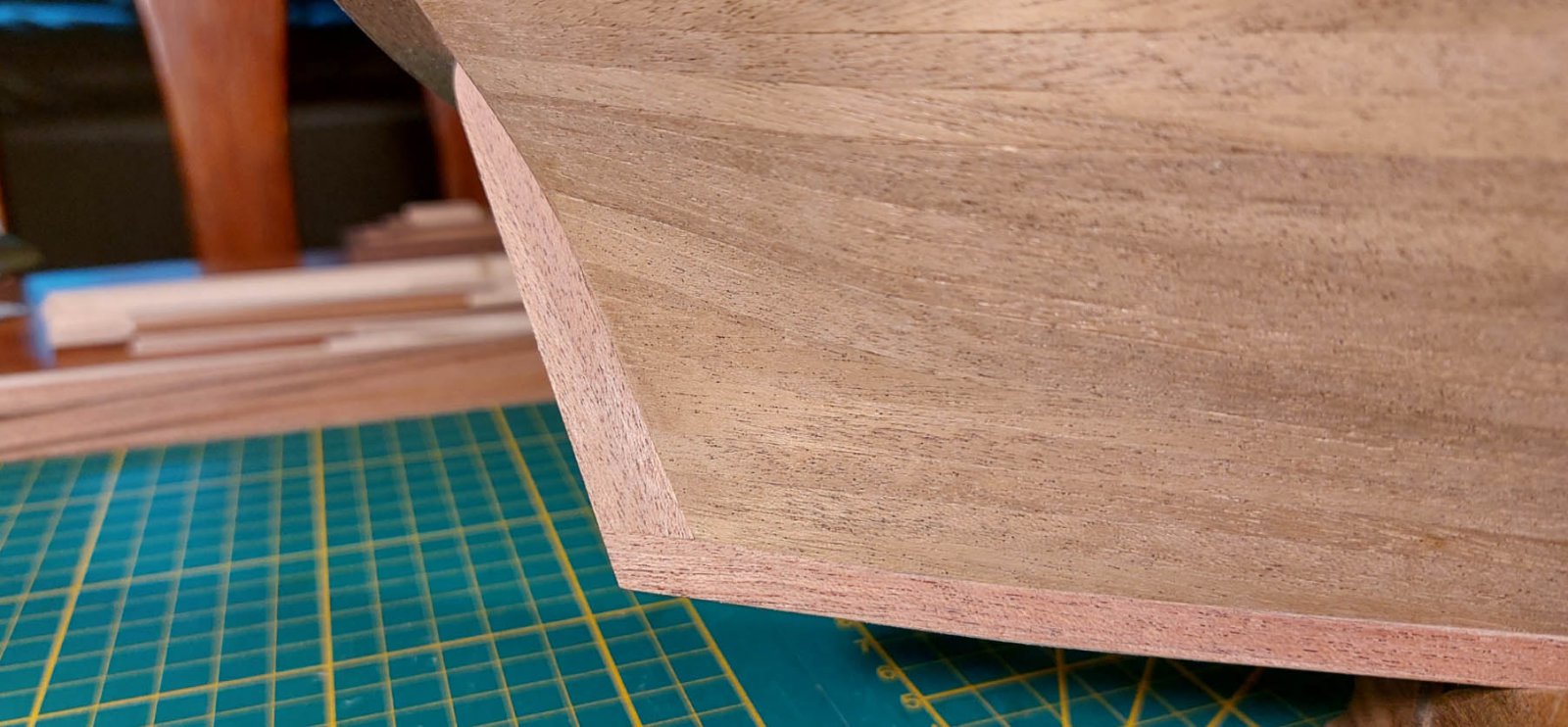

Het laatste stukje van de voorsteven aan BB is voorzien van fineer en de voorkant en kopse kanten, waarmee deze klus is afgerond. (de onderkant van de kiel krijgt geen fineer omdat dit niet zichtbaar is en daardoor geen meerwaarde heeft, misschien dat ik hier nog wel een slijtkiel op lijm...)

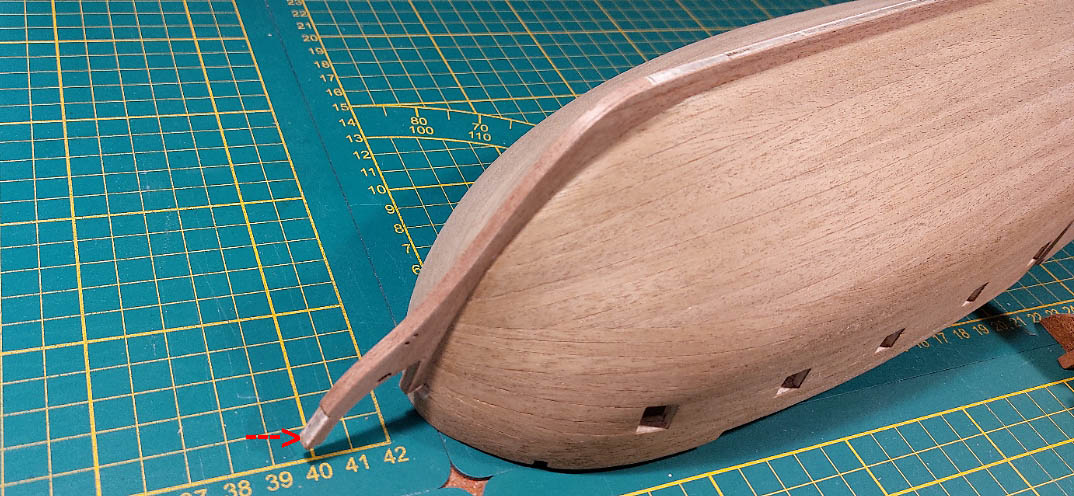

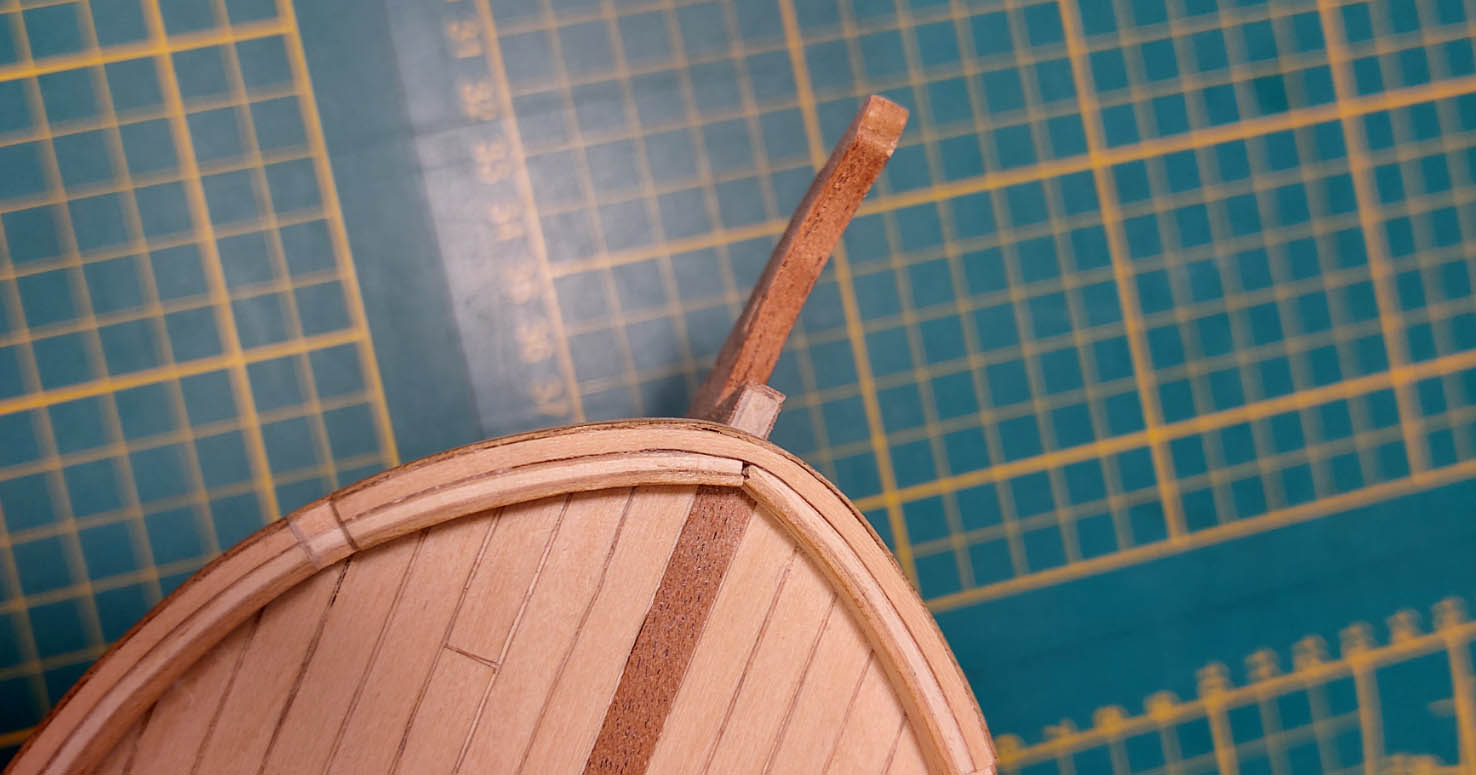

2 kleine stukjes zijn niet gefineerd, de voorkant van het kamhout (bovenste deel van de galjoenscheg) bij de rode pijl en de top van de steven waar later de boegspriet op komt te rusten

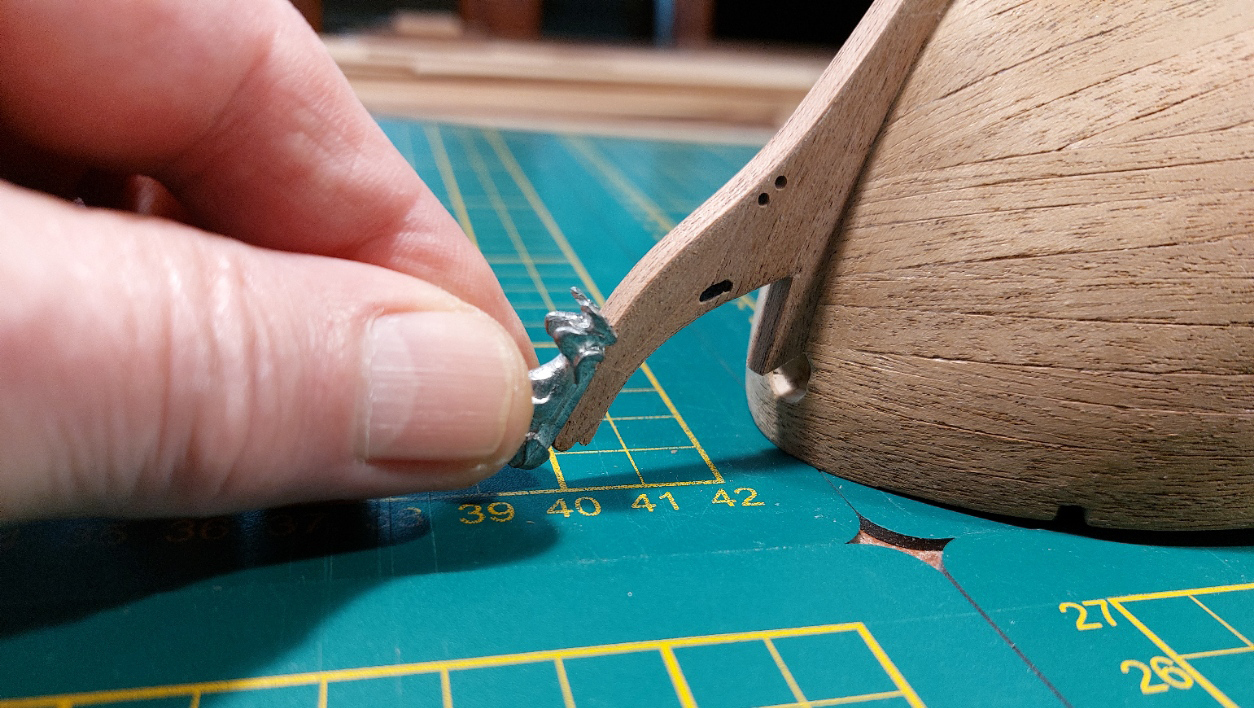

Op het gedeelte bij de rode pijl komt later de Beagle, als boegbeeldje,
bovenkant van de scheg en steven,
2 kleine stukjes zijn niet gefineerd, de voorkant van het kamhout (bovenste deel van de galjoenscheg) bij de rode pijl en de top van de steven waar later de boegspriet op komt te rusten
Op het gedeelte bij de rode pijl komt later de Beagle, als boegbeeldje,
bovenkant van de scheg en steven,
Laatst bewerkt:
pietsan
Forum veteraan
Ik ben toe aan de berghouten, de Beagle krijgt er 3 van 2x2 mm limewood (linden). Om de berghouten mooi te laten aansluiten tegen de zij galerijen heb ik eerst de galerij aan beide kanten aangepast. De galerijen zijn van gegoten metaal en daar ze maar erg klein zijn, 19,5 x 16,5 mm waag ik me er maar niet aan om ze zelf van hout te maken, is ook niet echt nodig daar ze dekkend worden geschilderd.
Echter voor een passende aansluiting tegen de berghouten (2) vond ik ze net iets te dun en heb ze daarom 1 mm dikker gemaakt. De galerij aan BB was bol aan de onderkant, dus die heb ik eerst recht geveild, daarna 3 noten latjes opmaat gezaagd van 1 x 6 mm en verlijmd waarna de galerijen op het ontstane plaatje zijn gelijmd wat gelijk is geschuurd.
De verhouding ten opzichte van het berghout komt nu beter uit.

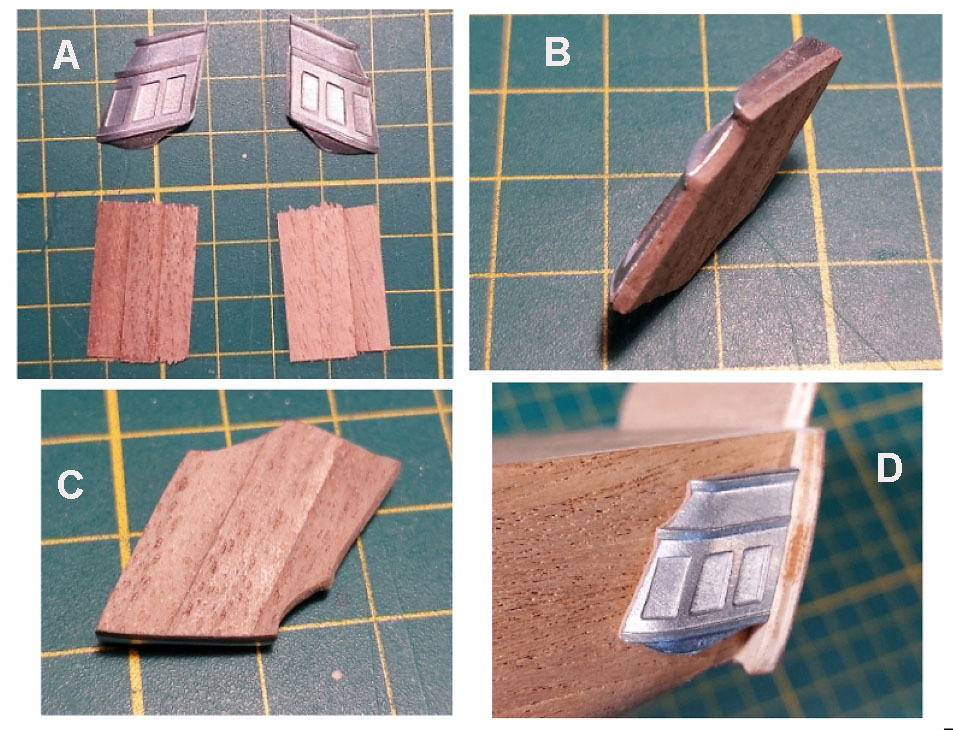

Op de foto; de galerijen met daaronder de gemaakte plaatjes van noten latjes (A). Plaatje B toont een beeld van de zijkant en C van de onderkant. D de galerij dry-fit op het model;
Het berghout steekt nu niet zover boven de galerij uit wat in 1e instantie in mijn ogen minder mooi was, (ook nog dry-fit op het model)
Echter voor een passende aansluiting tegen de berghouten (2) vond ik ze net iets te dun en heb ze daarom 1 mm dikker gemaakt. De galerij aan BB was bol aan de onderkant, dus die heb ik eerst recht geveild, daarna 3 noten latjes opmaat gezaagd van 1 x 6 mm en verlijmd waarna de galerijen op het ontstane plaatje zijn gelijmd wat gelijk is geschuurd.
De verhouding ten opzichte van het berghout komt nu beter uit.
Op de foto; de galerijen met daaronder de gemaakte plaatjes van noten latjes (A). Plaatje B toont een beeld van de zijkant en C van de onderkant. D de galerij dry-fit op het model;
Het berghout steekt nu niet zover boven de galerij uit wat in 1e instantie in mijn ogen minder mooi was, (ook nog dry-fit op het model)
B
boris279
Guest
Piet,
Zou het niet makkelijker zijn, de romp eerst van kleur te voorzien, en de detail delen die later aan de romp worden bevestigd apart te schilderen en daarna te plaatsen, zo kan je bijvoorbeeld de galerijen apart mooi inschilderen de bewerkbaarheid is veel makkelijker als een los deel, dan als onderdeel van de romp.
Althans zo zou ik het benaderen, ik bekijk altijd elk deel als een los deel die ik bewerk en daarna plaats, maar dat is zoals gezegd mijn benadering.
Iedereen heeft natuurlijk zijn eigen werkwijze.
Voor de rest is je werkwijze zeer netjes en ziet er mooi uit hoor, niets dan lof !!
just my 2 cents
Zou het niet makkelijker zijn, de romp eerst van kleur te voorzien, en de detail delen die later aan de romp worden bevestigd apart te schilderen en daarna te plaatsen, zo kan je bijvoorbeeld de galerijen apart mooi inschilderen de bewerkbaarheid is veel makkelijker als een los deel, dan als onderdeel van de romp.
Althans zo zou ik het benaderen, ik bekijk altijd elk deel als een los deel die ik bewerk en daarna plaats, maar dat is zoals gezegd mijn benadering.
Iedereen heeft natuurlijk zijn eigen werkwijze.
Voor de rest is je werkwijze zeer netjes en ziet er mooi uit hoor, niets dan lof !!
just my 2 cents
pietsan
Forum veteraan
Wat je op de foto's ziet is allemaal nog dry-fit Boris, het schilderwerk doe ik altijd apart voor ik het verlijmPiet,
Zou het niet makkelijker zijn, de romp eerst van kleur te voorzien, en de detail delen die later aan de romp worden bevestigd apart te schilderen en daarna te plaatsen, zo kan je bijvoorbeeld de galerijen apart mooi inschilderen de bewerkbaarheid is veel makkelijker als een los deel, dan als onderdeel van de romp.
Althans zo zou ik het benaderen, ik bekijk altijd elk deel als een los deel die ik bewerk en daarna plaats, maar dat is zoals gezegd mijn benadering.
Iedereen heeft natuurlijk zijn eigen werkwijze.
Voor de rest is je werkwijze zeer netjes en ziet er mooi uit hoor, niets dan lof !!
just my 2 cents
pietsan
Forum veteraan

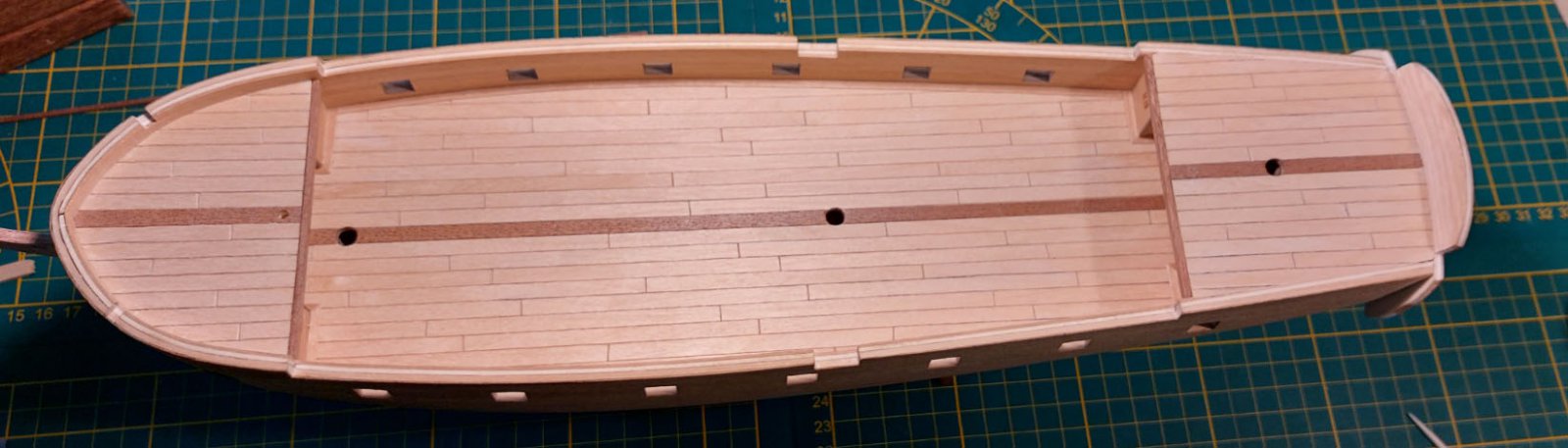

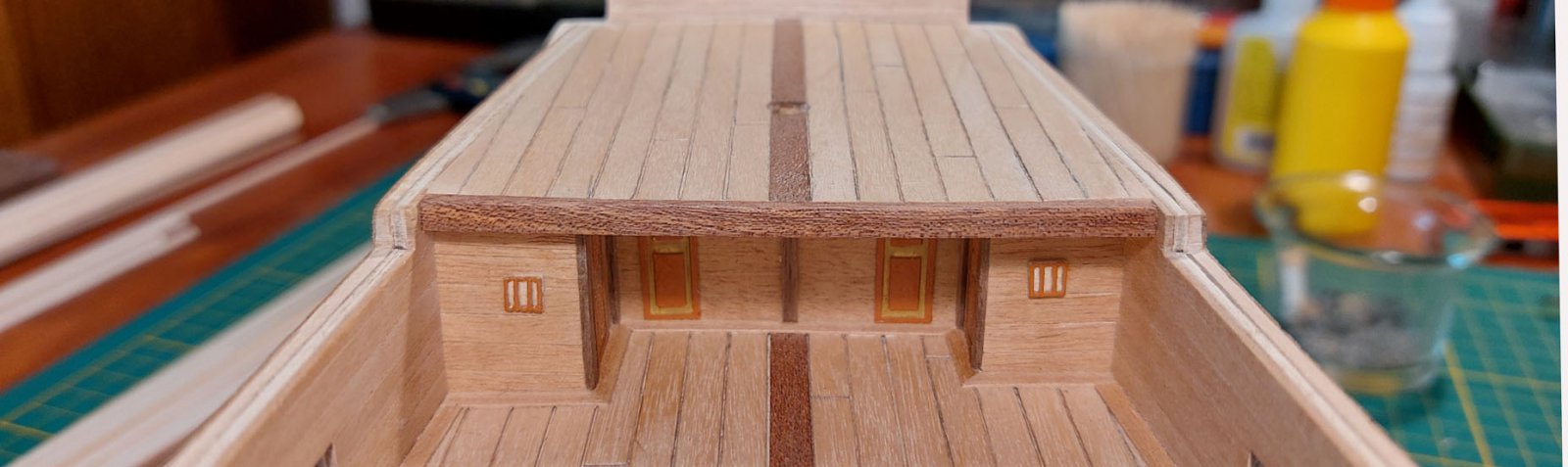

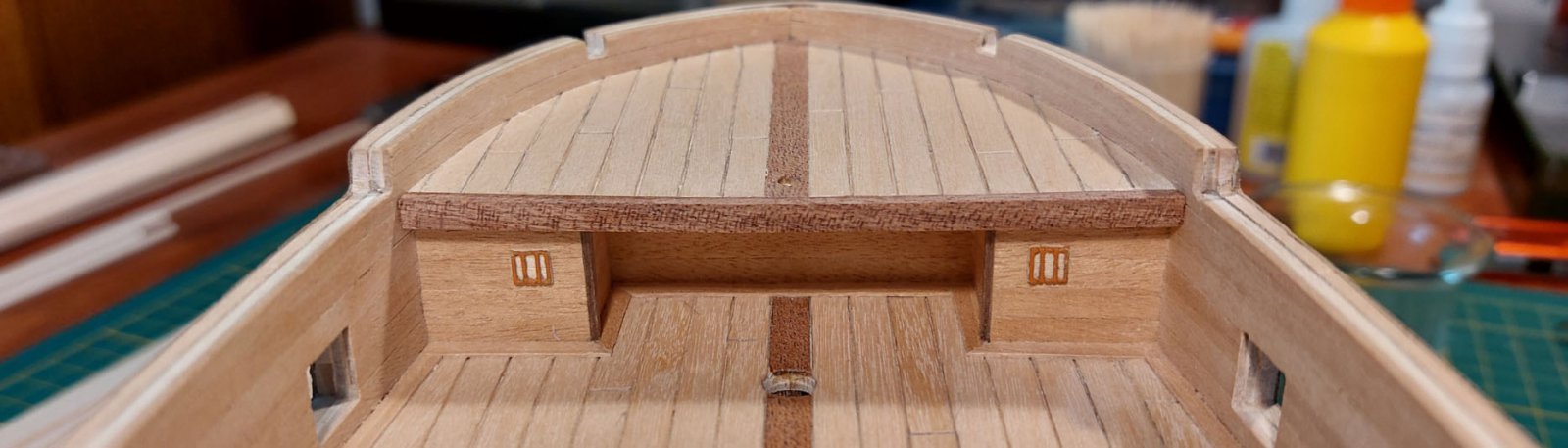

Vanmiddag 2 afdek latten opmaat gemaakt de achterkant bak en voorkant poopdek. De latten zijn van sapelli en 2 x 4 mm, die ik iets dunner en smaller heb geschuurd nl; 1,5 en 3,5 mm.
Beide dekjes lopen een tikkie hol op die plek, of dat correct is laat ik maar in het midden, feit is dat het zo is. Daar het hout behoorlijk stug is heb ik ze nat gemaakt en licht gebogen omdat ondanks de geringe kromming ze anders nagenoeg niet te verlijmen waren.
Tevens de galerijen in de primer gezet,
bak,
poopdek,
Beide dekjes lopen een tikkie hol op die plek, of dat correct is laat ik maar in het midden, feit is dat het zo is. Daar het hout behoorlijk stug is heb ik ze nat gemaakt en licht gebogen omdat ondanks de geringe kromming ze anders nagenoeg niet te verlijmen waren.
Tevens de galerijen in de primer gezet,
bak,
poopdek,
pietsan
Forum veteraan

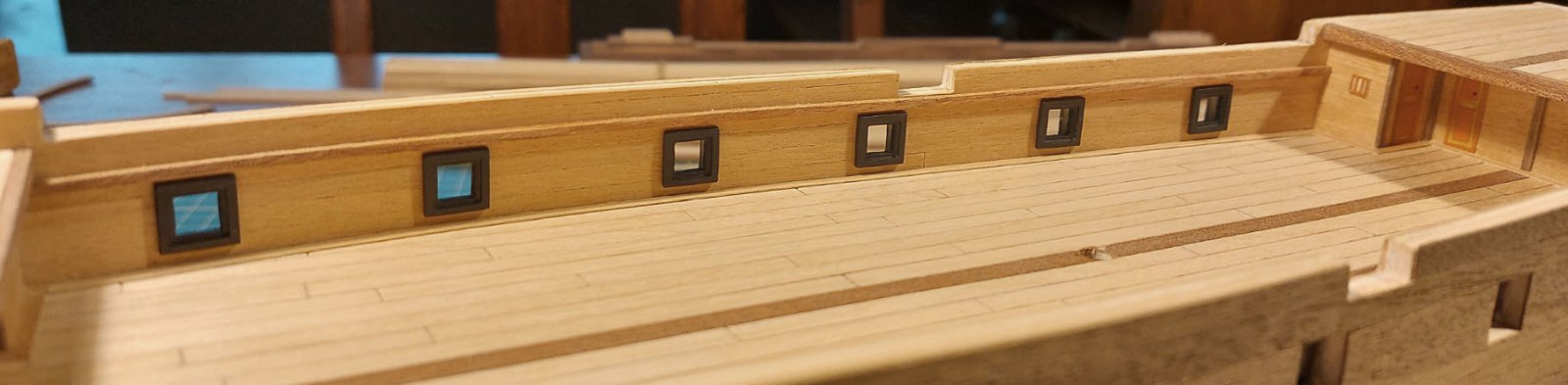

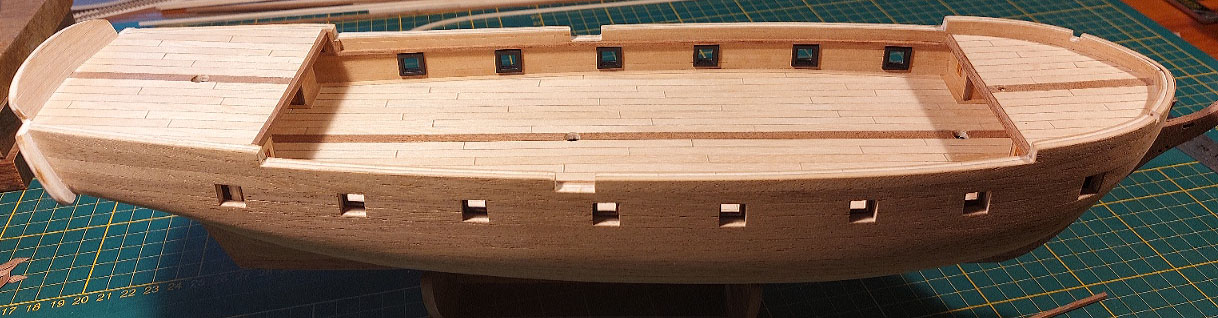

De aanwezige geschutpoorten van de HMS Beagle hebben eigenlijk niet echt een functie daar het schip voornamelijk werd gebruikt als expeditie vaartuig. Het schip is echter gebouwd als oorlogssloep (Brik) van de Cherokee klasse voor de marine, vandaar de geschutpoorten. Aan de buitenkant krijgen daarom de poorten allemaal een gesloten luik en aan de binnenkant zijn de poorten gewoon vierkante gaten in de verschansing met verder niets. Eigenlijk minder fraai en ik heb daarom in de zichtbare poorten een kadertje gelijmd, wat ik zwart heb geschilderd met metal black van adm. paints.
Er komen later wel 6 stukken langsscheeps gesjord aan dek te staan....
Er komen later wel 6 stukken langsscheeps gesjord aan dek te staan....
