L-Spatz 55

4 m span gewicht ~ 5 kg volgens mij is dat niet sterk genoeg, je kan beter verschillende lagen spruce op elkaar lijmen.
Ik heb eens een test gedaan met 17 hoog en 12 breed voor een motor kist van 3.5 kg

PAWNEE PIPER | ModelbouwForum.nl



In jouw voorbeeld reken je met 2kg en een G van 15. Mijn romp gewicht moet ruim onder de 2300gram blijven, totaal ruim onder de 4kg maar zal nog even kijken hoe ik de verbinding verder kan versterken. Zie wel dat er een deel van de onderste ligger, 8x2mm, doorgestoken kan worden. Dan kan er ook nog 2x1,5 triplex langs de complete ligger, is dan 24mm hoog, dan zou het lijkt me moeten voldoen. Zou jij je daar in kunnen vinden of blijf je dan nog twijfelen?



Ik twijfel aan de triplex, maar de helft hout in de goede richting.
Wat staat er op het plan als verbinder ?
IK gebruik tegenwoordig rond verenstaal, dat buigt en vangt de schok belasting op.



De originele constructie is een middendeel van 13cm waar met verenstaal 15x2mm de beide vleugeldelen tegenaan geschoven worden. Bij deze wordt het een middendeel van ruim 140cm, het middendeel met daar 2 stukken van ongeveer 65cm vast tegenaan, ander alternatief zou ook 2x2mm aluminium plaat kunnen zijn als verbinder



Ik zou verenstaal gebruiken , veel veiliger omdat het niet breekt, mijn trainer heeft 6 mm verenstaal , span 308 cm, 2.3 kg, bij over belasting zwiepen de vleugels 20 ° naar boven zonder te vervormen



17 cm met struts..



Dank je Peter maar met struts is de belasting, wanneer goed uitgevoerd, totaal anders. Dan nemen de struts alle belasting over en hoeft de verbinder aan belastng niets meer te doen.

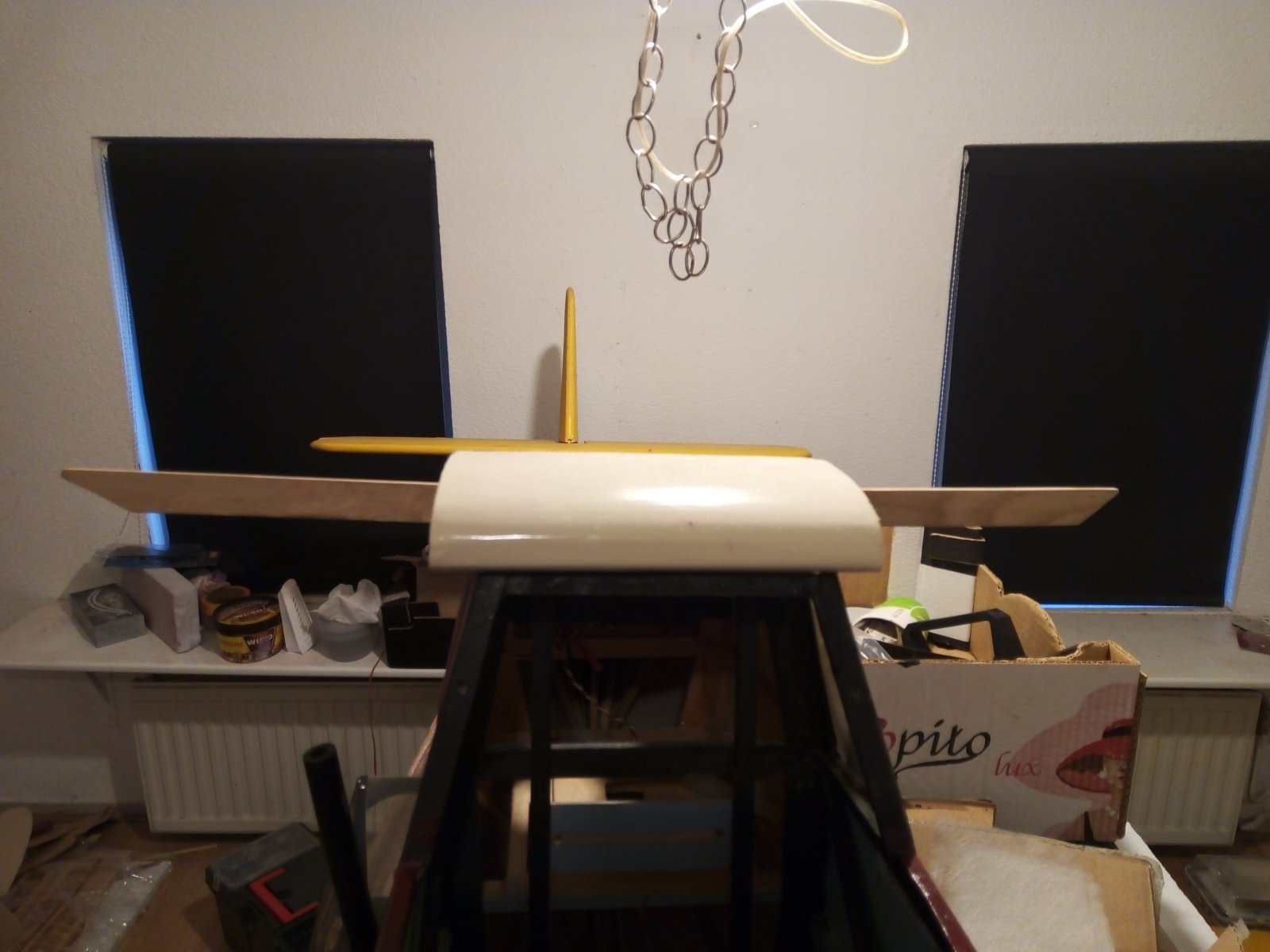

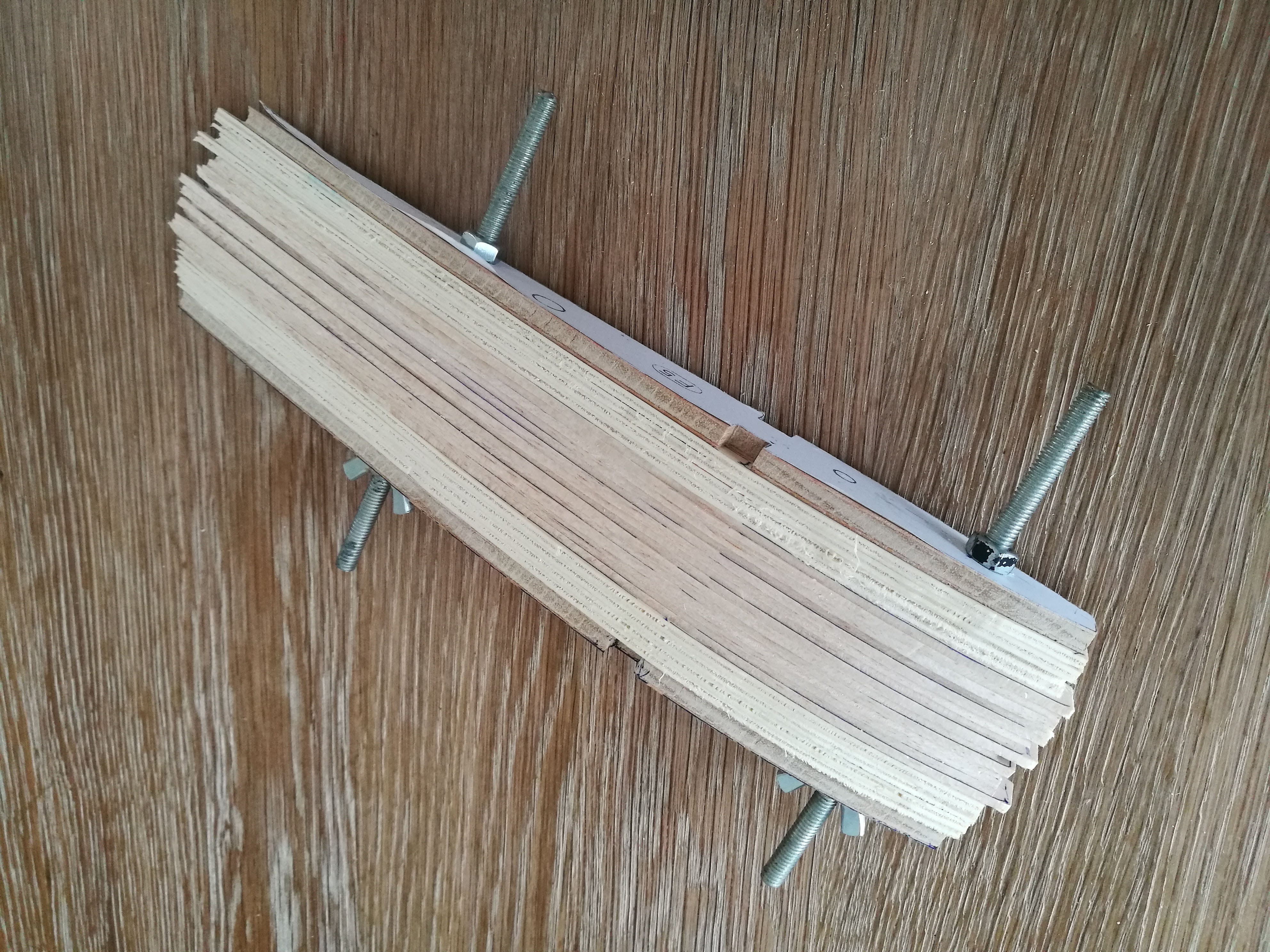

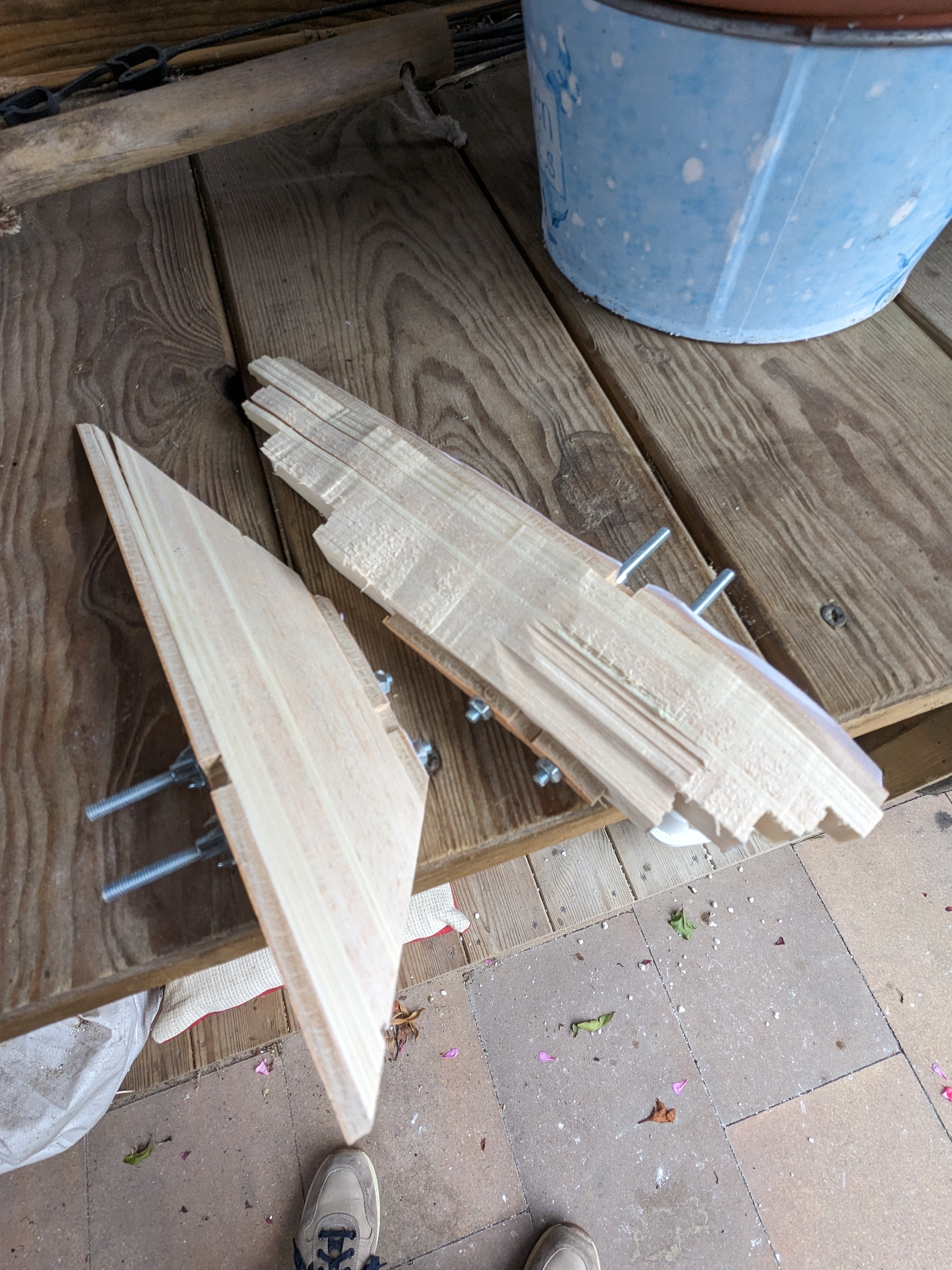

Heel stilletjes doorgegaan met het voorbereiden van de vleugel. In blok zijn nu de ribben gemaakt voor het complete middendeel en ook de ribben voor de buitendelen. De ribben voor de buitendelen zitten op het randje van haalbaar ivm het grote verloop in de koorde. Denk dat ik een volgende keer bij zo een groot verloop het dubbele aantal ribben zou maken om dit verloop wat gelijkmatiger te maken

IMG_20230507_143846 door Huibert geplaatst op 7 mei 2023 om 17:32

IMG_20230811_161306 door Huibert geplaatst op 22 sep 2023 om 16:59

IMG_20230811_160510 door Huibert geplaatst op 22 sep 2023 om 16:59

PXL_20230921_134134966 door Huibert geplaatst op 22 sep 2023 om 16:59



Kleine toevoeging hierbij is het materiaal voor de ribben, dit is in hoofdzaak 3mm balsa en bij de vleugelverbinders 3mm triplex.

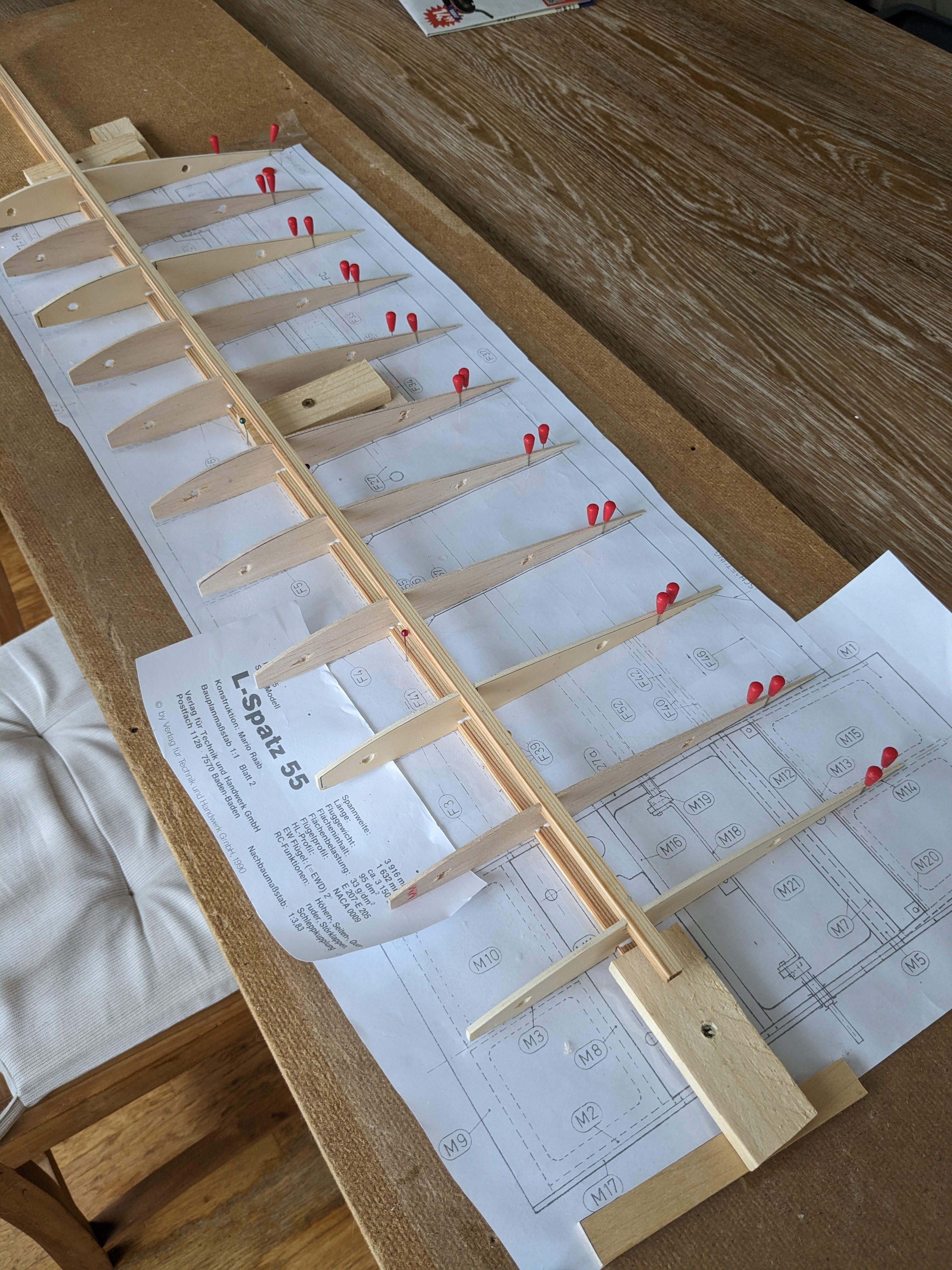

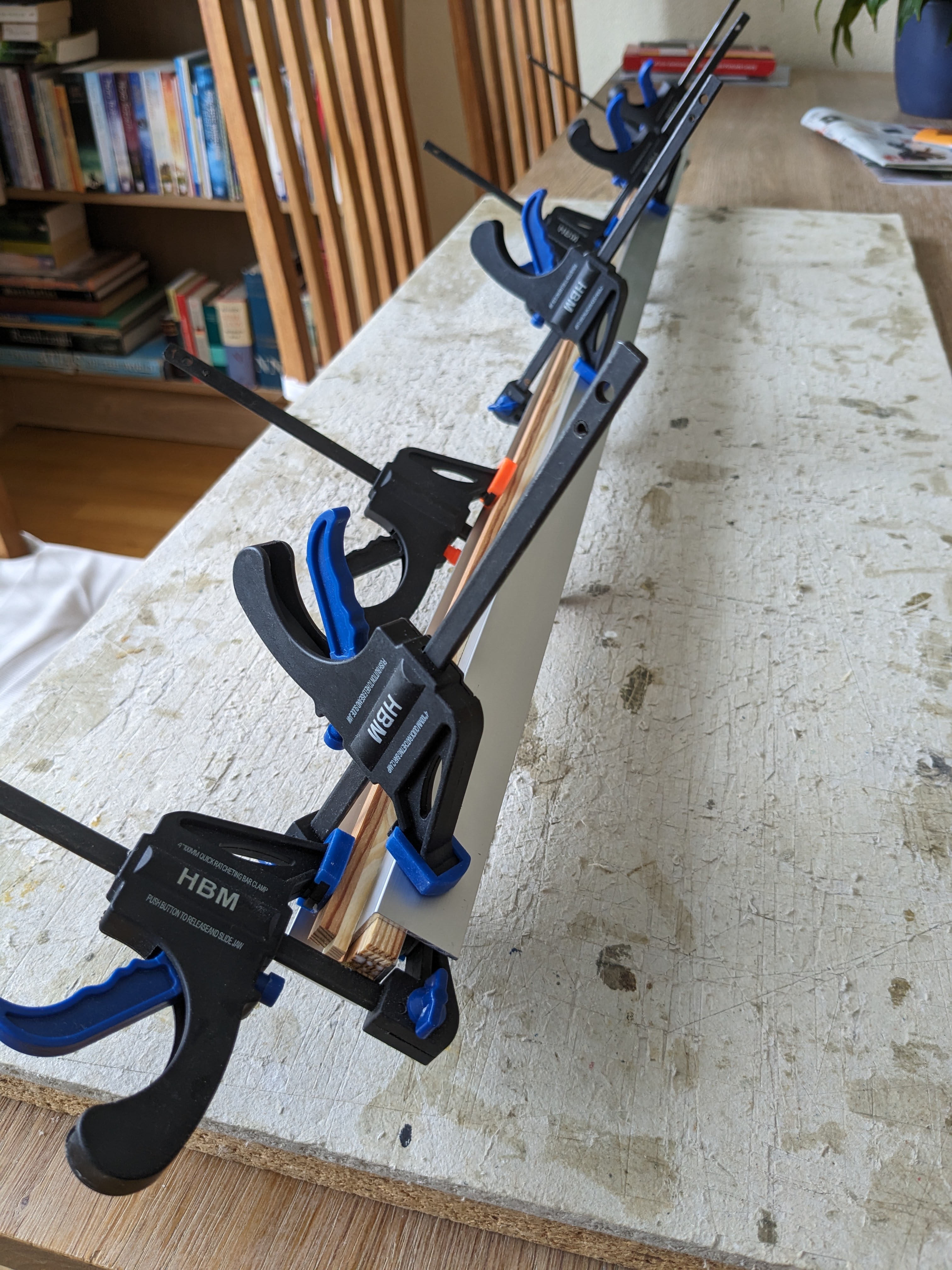

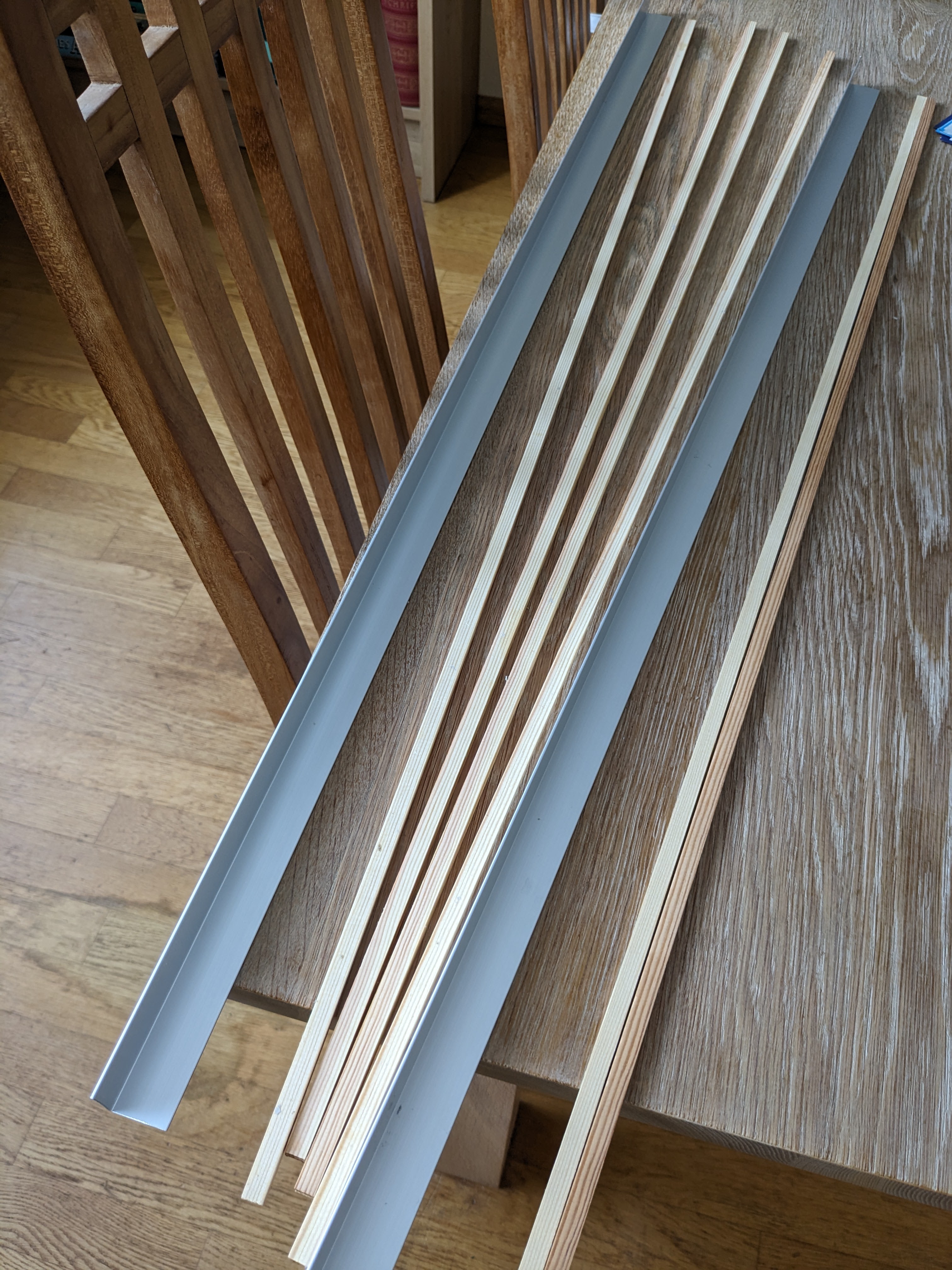

Deze week de liggers voor het middendeel verlijmd welke uit 3 lagen 2mm hardhout zijn opgebouwd. Deze latten heb ik in een alu hoekprofiel ingeklemd en daarna uitgebreid laten drogen. Vandaag mochten ze de klemming uit waarna het begin is gemaakt met het eerste vleugeldeel.

PXL_20231006_142646017 door Huibert geplaatst op 7 okt 2023 om 16:54

PXL_20231007_113429039 door Huibert geplaatst op 7 okt 2023 om 16:54

PXL_20231007_142137423 door Huibert geplaatst op 7 okt 2023 om 16:54

Wanneer je goed kijkt naar de tekening kun je zien dat het middenstuk is komen te vervallen en nu dus een deel wordt van de vleugel.
Dit deel eerst maar weer laten drogen en dan kijken hoe verder.



Volgens mij is het zo altijd sterker en lichter en je hebt een vleugel uit 3 delen, handiger bij transport



Dat was ook van begin af al het doel, twee vleugeldelen van plusminus 185cm is te groot om makkelijk te kunnen vervoeren.



Eindelijk de bouw weer opgepakt, druk in huis en ook gewoon een dip, stand van zaken hierinder dmv foto's

PXL_20240302_133829181 door Huibert geplaatst op 2 mrt 2024 om 21:46

PXL_20240302_133908481 door Huibert geplaatst op 2 mrt 2024 om 21:46

PXL_20240302_133846306.MP door Huibert geplaatst op 2 mrt 2024 om 21:46

PXL_20240302_133950134.MP door Huibert geplaatst op 2 mrt 2024 om 21:46

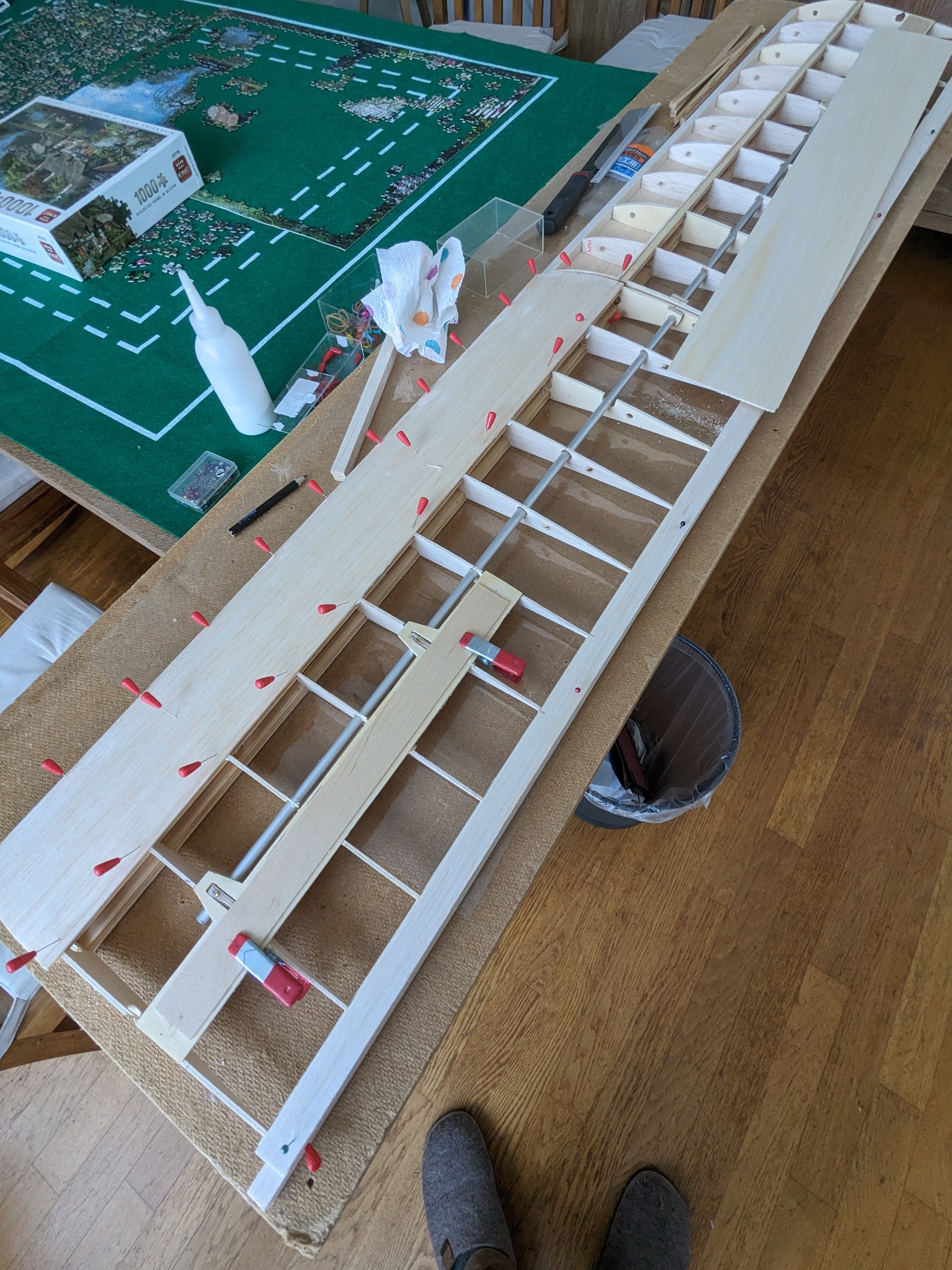

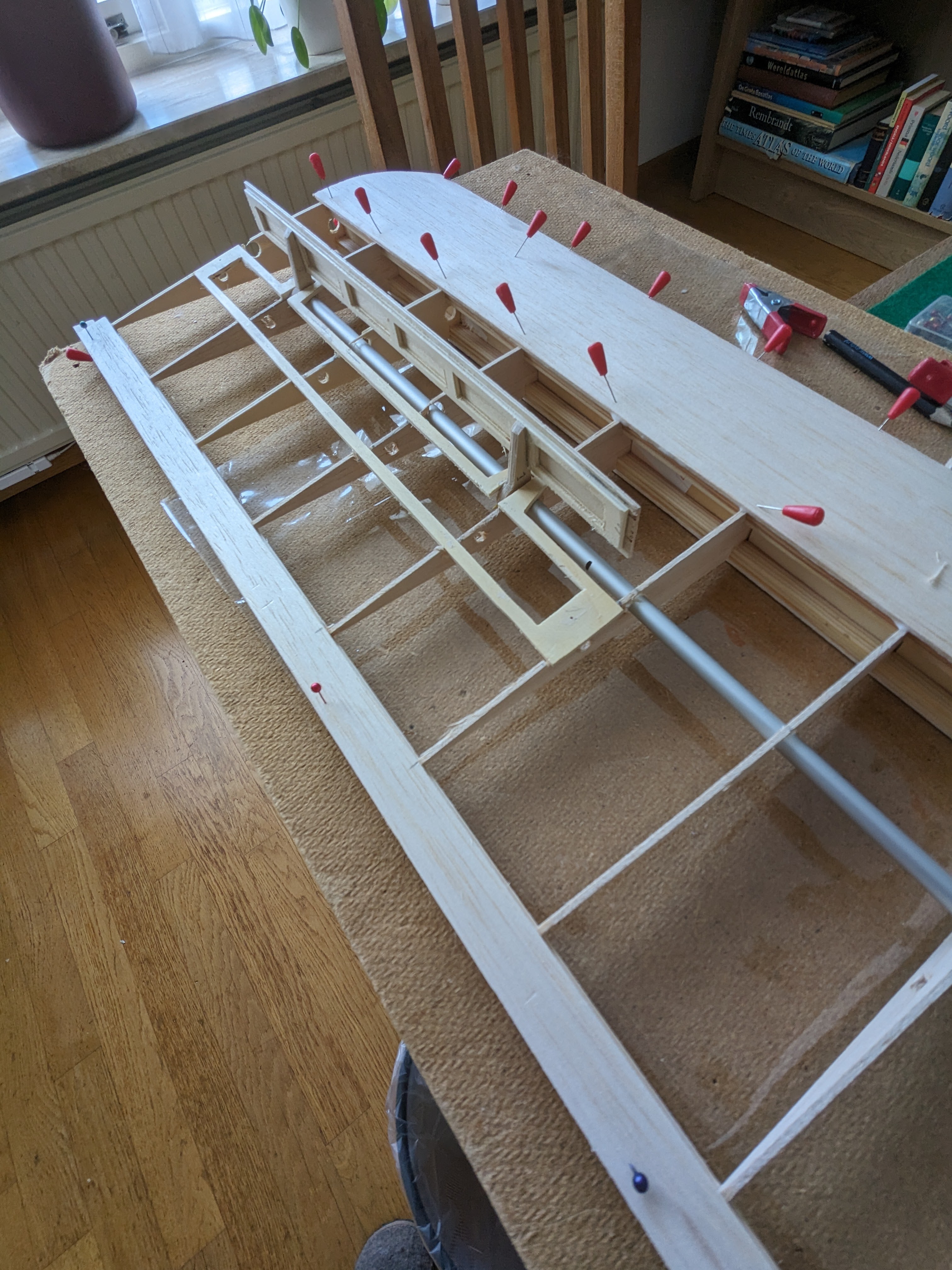

De afgelopen tijd bezig gweest met het plaaatsen van de remkleppen cq verstoorders, deze worden dmv een alu buis vanuit het midden van dit vleugeldeel aangestuurd.

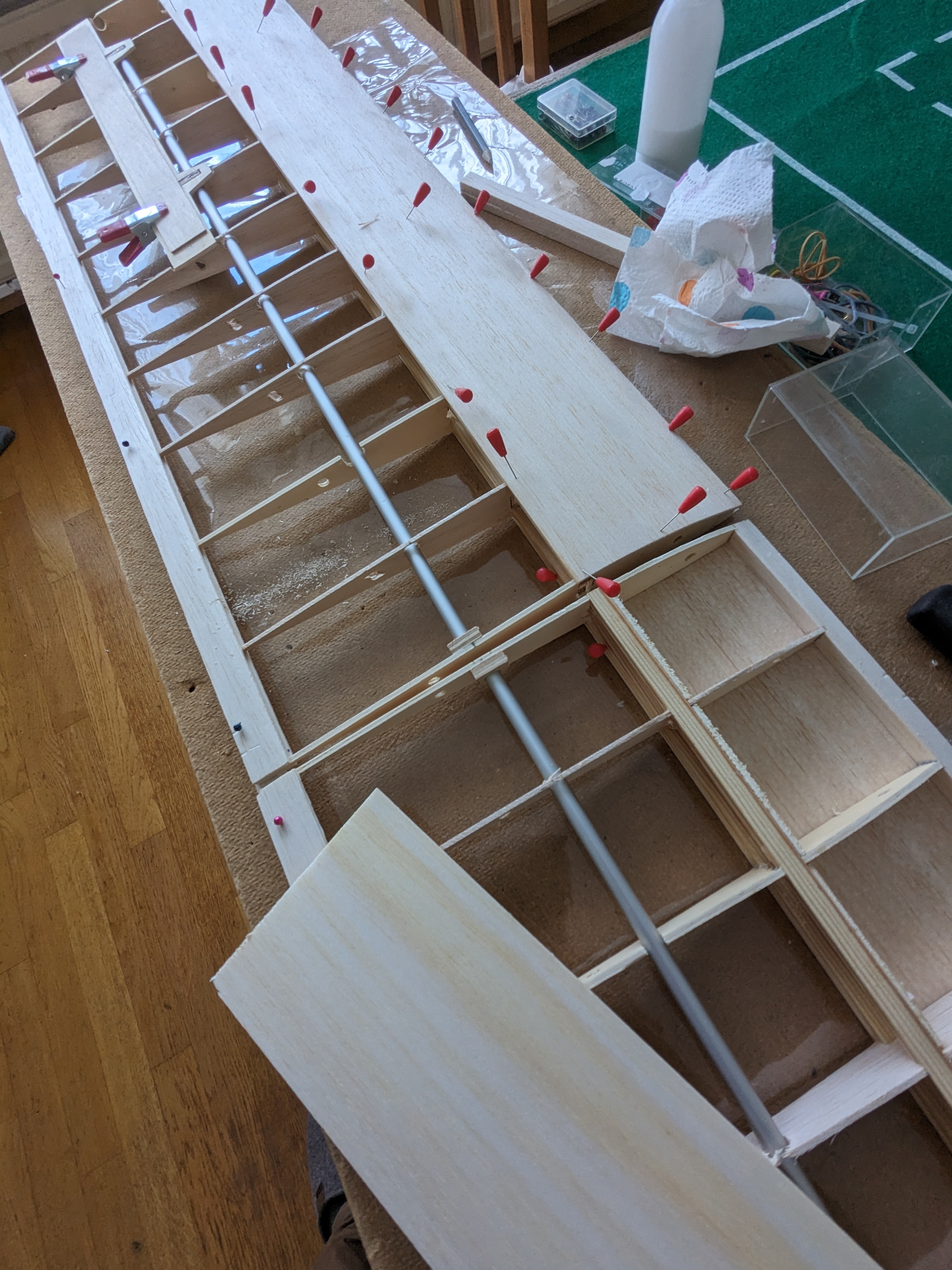

En vandaag de bovenste beplanking aangebracht.

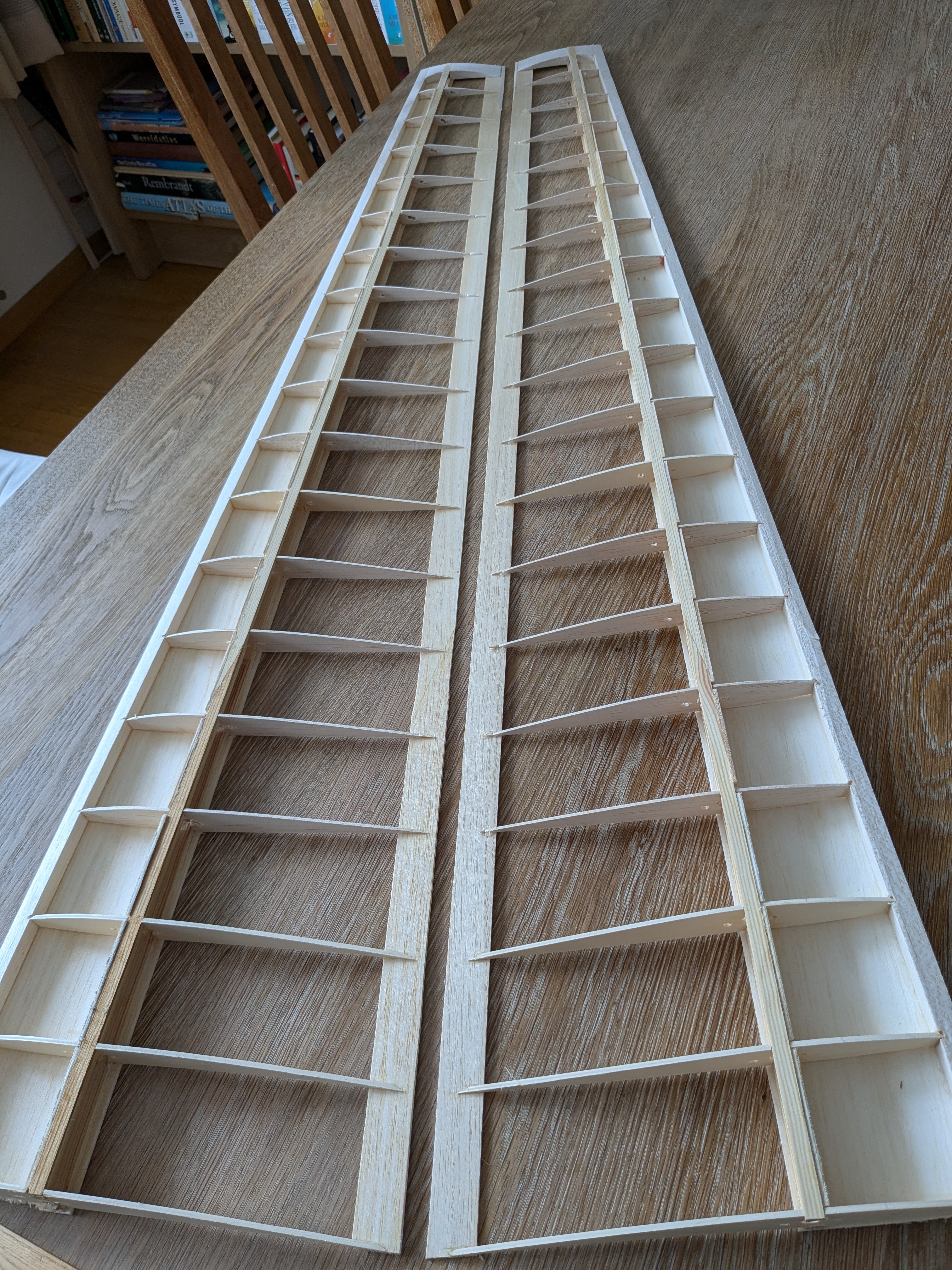

Moet nodig weer wat foto's maken, ben heel rustig toch wat verder gekomen. De buitendelen van de vleugel zijn nu opgezet en aan de onderzijde beplankt moet nu de webbing in orde maken en dan is de vleugelverbinder aan de beurt. Met het huidige weer moet dat binnenkort gaan lukken.



Flits aan voor een goede belichting van eea. . . .

Moedig voorwaarts!


jan.

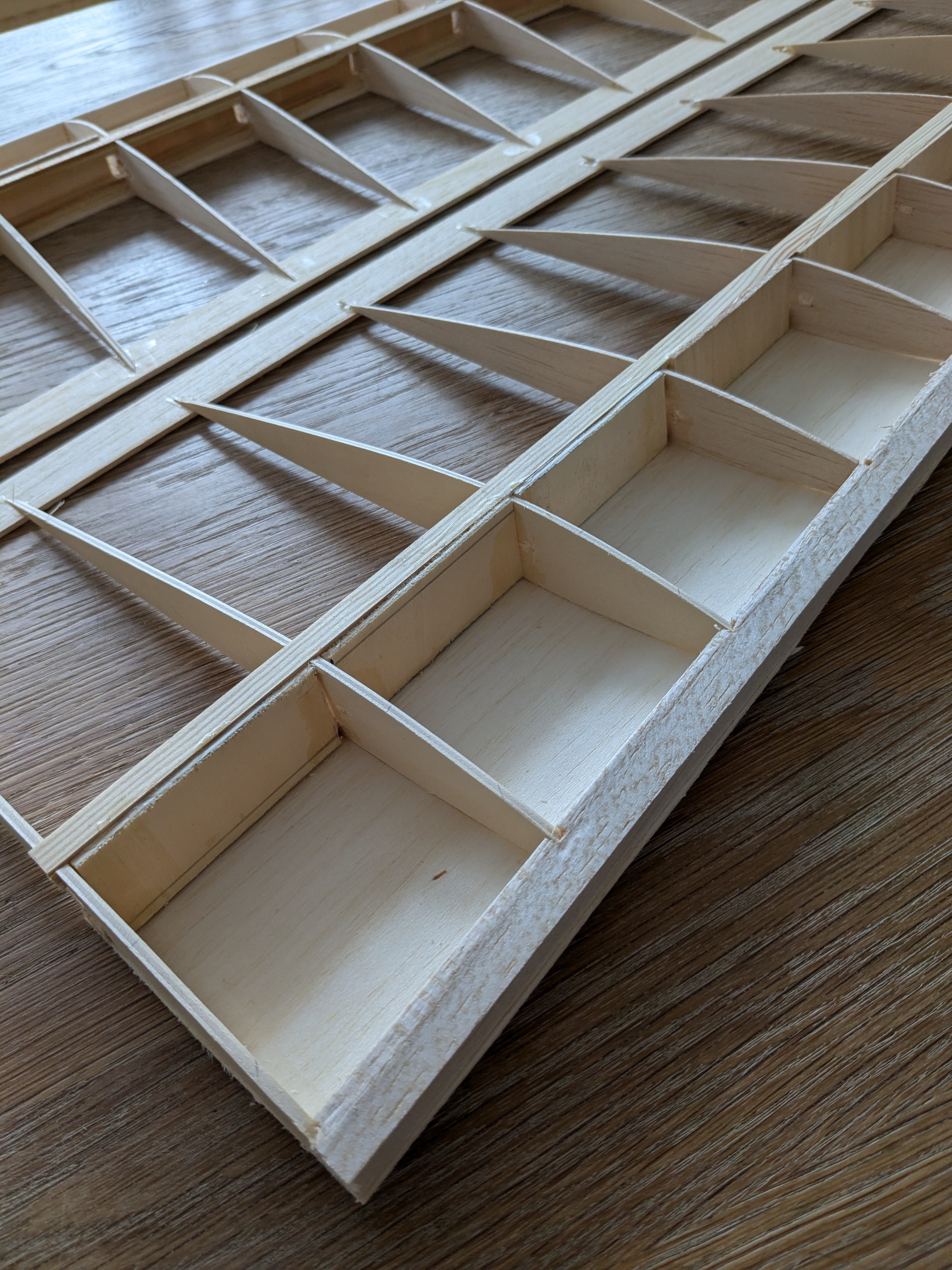

Webbing is nu geplaatst, eerste drie vakken is triplex en verder 2mm wat harder balsa. Zoals je ziet zijn ook deze liggers opgebouwd uit 3 lagen hardhout teruglopend naar 1 laag. Ook kun je zien dat de las in deze ligger aan de kant van de wortel zit. De reden is dat ik hier de derde laag verder kon doortrekken zodat deze las hiermee extra versterkt wordt. En nu tijd voor enkele plaatjes.

PXL_20240721_142549822 door Huibert geplaatst op 21 jul 2024 om 16:33

PXL_20240721_142529514 door Huibert geplaatst op 21 jul 2024 om 16:33

PXL_20240721_142529514 door Huibert geplaatst op 21 jul 2024 om 16:33



Voorzichtig de draad weer aan het oppakken. Afgelopen tijd zijn de beide vleugeltippen ook aan de bovenkant beplankt en tevens de rolroeren gedeeltelijk losgesneden en voorzien van een voorlijst. Bij dit beplanken de tippen weer stevig op de bouwplank vast geschroefd, wel een lat van 4mm onder de achterlijst gehad om de vereiste tip verdraaiing in te bouwen,heb hier helaas geen foto van. Nu zijn ook de buisjes voor de vleugelpennen pasgemaakt en voorzien van vulstukjes zodat de hulzen strak opgesloten zitten tussen de liggers, ook zijn de plaatjes voor de dubbele webbing al gezaagd zodat deze na het lijmen met epoxie volledig ingekapseld komen te zitten.
https://photos.app.goo.gl/S7aqohdXW5GBQev56



Foto's plaatsen blijft een ramp, soms lukt het ineens andere keer totaal niet.
