Osprey V22

Zie post #235 bovenste foto!



op 4:18 in bovenstaande video over de Bavarain Demon 3SX zie je links in beeld dat er wel degelijk een 2 x 3 servo aansturing voor een twin rotor is in te stellen zie afb:
Of ik zie het verkeerd ?

Screen BD SX3 Twin Rotor door Helikapoter geplaatst op 4 mrt 2025 om 18:57



Dat is alleen wel voor twee rotors voor elkaar, dat is denk ik niet hetzelfde voor twee naast elkaar.
Gr
Arie



Reactie op Helikapoter

Denk dat je het verkeerd ziet.
Alleen het rechter plaatje lijkt een Tandem heli.
Het icoontje is anders, de cirkels zijn met elkaar verbonden.

De layout is wat ongelukkig, links staan 2 layouts van een 3 punts aansturing, eentje met de elevator servo aan de voorzijde de andere met elevator servo aan de achterzijde.



Met het mixer board en vermoedelijk dus ook met een Bavarian doe je dit door de beide rotors tegen elkaar in te laten 'rollen'



Dat is wellicht op te lossen door de unit 90 graden verdraaid om de topas in te bouwen, moet je wel je kanalen in de zender om kunnen programeren, nicken wordt dan rollen.



.



Is dus helaas niet met de BD mogelijk, jammer want het zou je project enorm voorruit helpen .
Lijkt me geweldig als het lukt om vanuit heli stand naar vliegtuig te gaan.
Zal wel eerst een proef opstelling maken voordat je met een knap afgewerkte romp gaat vliegen
Het is destijds ook door Rotormast gelukt, daarna nooit meer iets van vernomen



Een zeer vergelijkbaar project gevonden, https://forum.flitetest.com/index.php?threads/bell-boeing-v-22-project.58632/
Zo te zien heeft Johannes hier ook wat informatie van gevonden.
Alleen zijn aanpak is wat meer logisch, eerst simpele setup's om dingen te testen en dan pas het op een echte Osprey laten lijken.
Hij schrijft dat hem wel eens gelukt is om iets vliegends te krijgen met transitie tussen VTOL en voorwaartse vlucht.
Verder wordt er gerefereerd naar https://www.drehmflight.com/drehmflight-vtol voor de stabilisatie software.
Is volgens mij spul wat niet op de plank ligt en veel eigen input en inzicht vraagt.



Wordt zoiets als dit
Maar gebruik meerdere kanalen van de ontvanger.
Onder andere voor tilt van de pods en landingsgestel en zo.

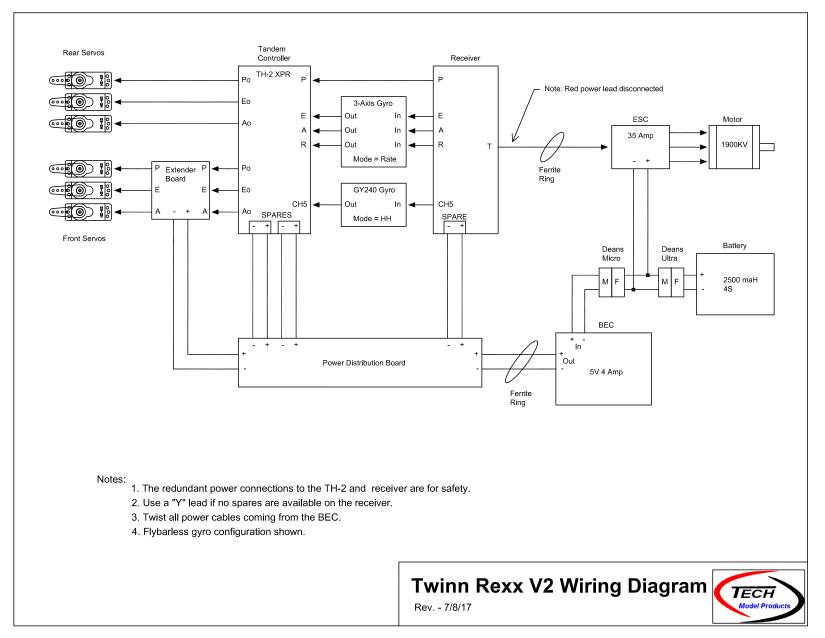

Bekijk bijlage TR_wiring_V2.pdf



Die extra functies vind ik niet zo spannend, dat is een kwestie servo, kanaal en ff inregelen
voornaamste vraag is hoe je de inregeling van "alles" aanpast, zodat hij in hoover de ene set instellingen pakt, en in vlucht de volgende
in vliegtuig vlucht moet ie niet via de swash sturen, maar via de vleugel
anders is je rudder functie in hoover, opeens de aileron functie tijdens vliegtuig vlucht
en de stabilisatie uit tijdens vliegtuig vlucht, dat zal een dingetje zijn.

effectief, als je een chinook controller hebt, en je bouwt dat voor het gevoel overdwars in, zou dat moeten werken (denk ik)
met je richtingen in de zender kun je e.e.a. foppen dat alles de goede kant op werkt
waarom de ene set servo's via een power distributie gaat, en de andere niet, dat laten we ff in het midden



De functies die horen bij het veranderen van de pods hoop ik via die schakelaar die voor de pods hoort in de zender te kunnen programmeren (spektrum)



Weet iemand wat de GY240 gyro daar moet doen?



Betere foto.



Vermoed dat ze CH5 meestal gebruiken voor de DCP (Differential Collective Pitch) functie en de GY240 is dan een aparte gyro voor deze functie.
Lijkt nogal dubbelop.
De GY240 is nogal oud en is vrij simpel van opzet. Lijkt veel op een conventionele gyro-tol met maar 1 ingang, dus alleen voor de stuurfunctie. De afstellingen moet je doen op de unit zelf met dipswitches en een kleine potmeter.
Maar dat zijn meer details, deze setup/schema is bedoeld voor een Chinook-helicopter.
En zal dus aangepast moeten worden voor een Osprey.
Zoals Student ook al aangeeft moet je goed nagaan of en hoe de stabilisatie functies voor de tijdens de hover zullen uitwerken tijdens de vlucht-fase.
Neem de stabilisatie op de DCP, deze moet uitgeschakeld zijn tijdens de vluchtfase.
Anders wordt deze actief als je met roll de kist aanstuurt en zal de binnenste rotor meer trust gaan geven, iets wat je absoluut niet wilt.
