Bouwverslag Pander D 1:4

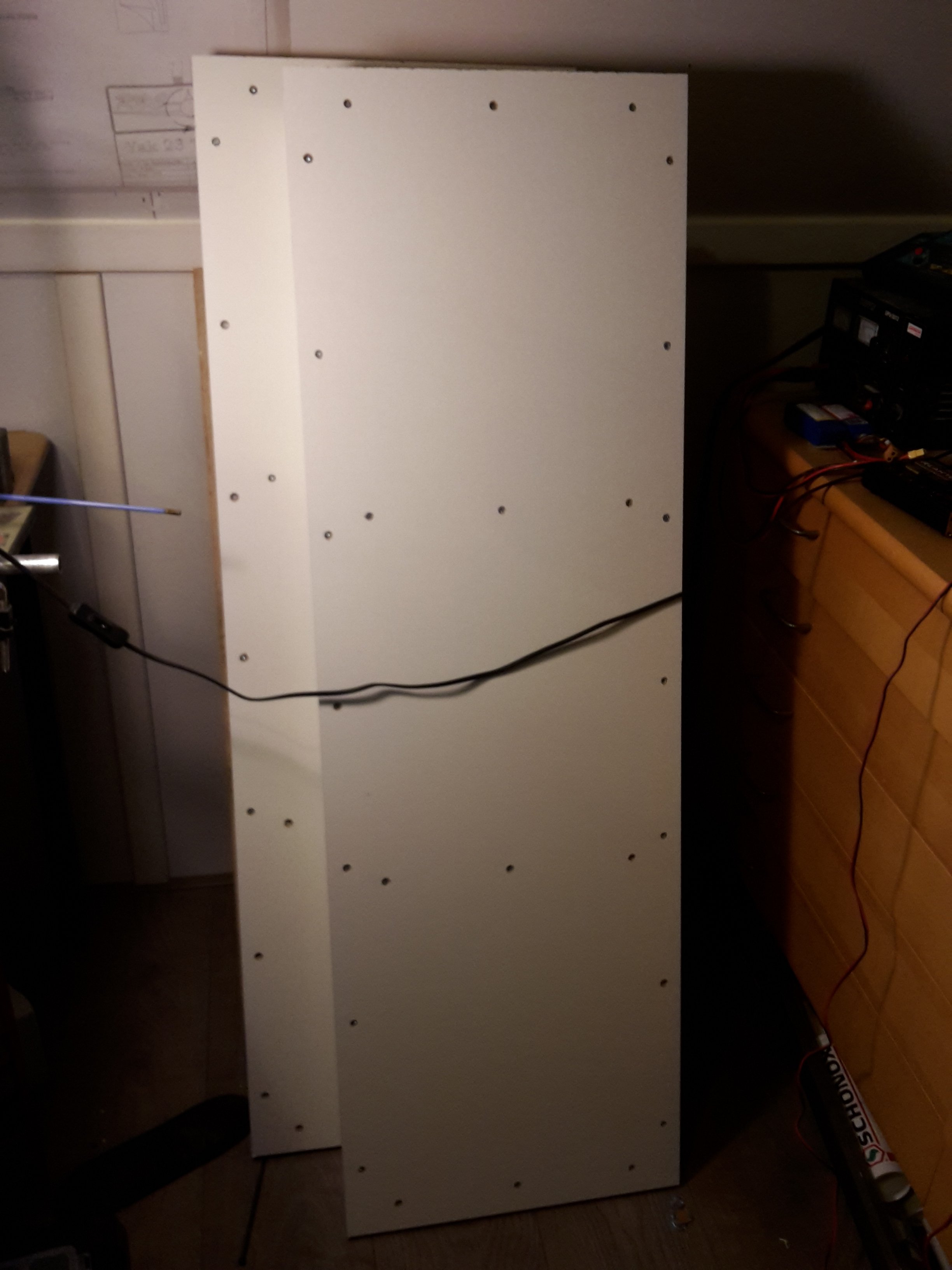

Achter de schermen is er ondertussen veel gebeurd. De laserfiles zijn ondertussen klaar om gesneden te worden door rc-europe en in afwachting daarvan heb ik alvast 2 nieuwe bouwplanken gemaakt voor de vleugels.



Top Wouter, kan het bouwen bijna beginnen.
Dat wordt weer een mooi bouwverslag zoals we van je gewend zijn.
Zin in!

Groeten, Ramses



Komen die 'bouwplanken' van Ikea?

Als dat zo is: daar krijg je geen speld in . . .


jan.



Van de Bouwmaat, Jan en spelden zijn zó 2015 ;-)



Daar is geen speld tussen te krijgen

Succes met bouwen!


Groeten, Arnold



Als het allemaal uitwerkt zoals ik in gedachten heb, hoeft het alleen (met een beetje lijm) in elkaar 'gepuzzeld' te worden.
De bouwhelling (met juiste instelhoeken en v-stelling) zit bij de laseronderdelen en hoeft alleen op de (meubelplaat) bouwplank geschroefd te worden.



De onderdelen worden gesneden door RC-europe.

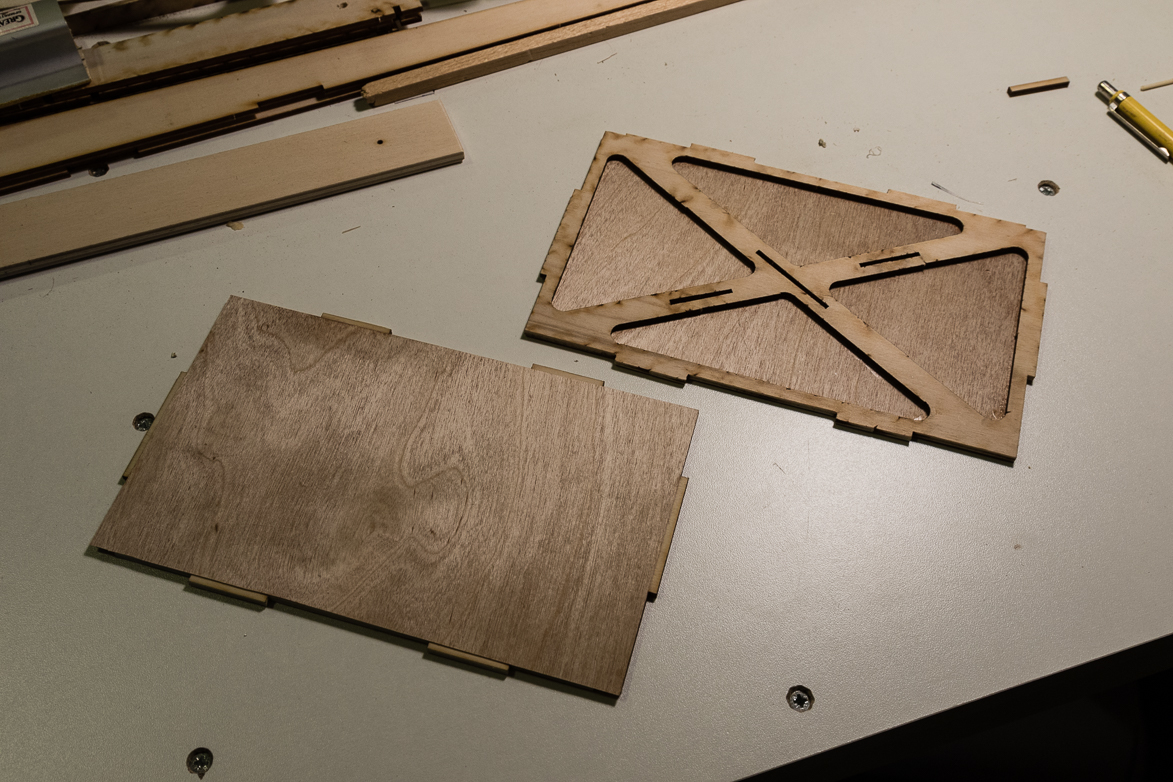

Afgelopen week is de doos met gesneden onderdelen van Rc-europe bezorgd.

Gelijk maar eens even kijken of alles een beetje past.
Valt niet tegen (ik heb nog maar een enkel foutje ontdekt), alleen waar de verbindingen erg schuin op elkaar staan moet hier en daar een schuurpapiertje aan te pas komen.

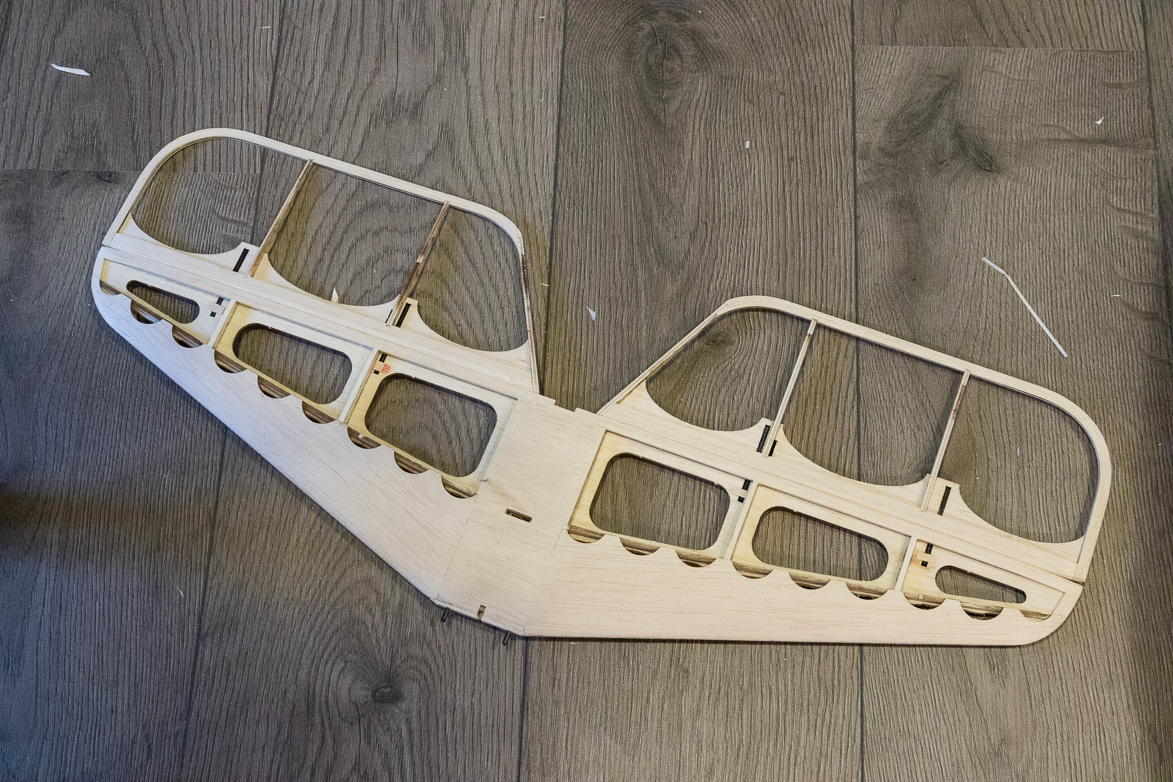

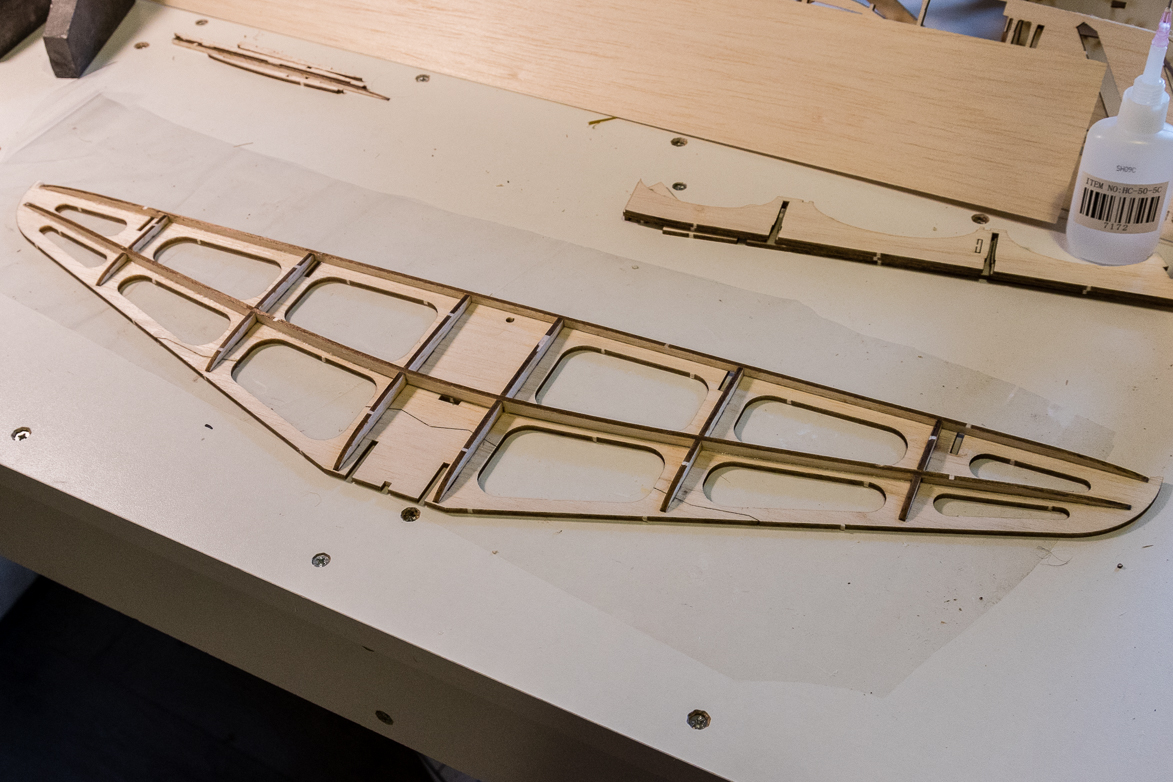

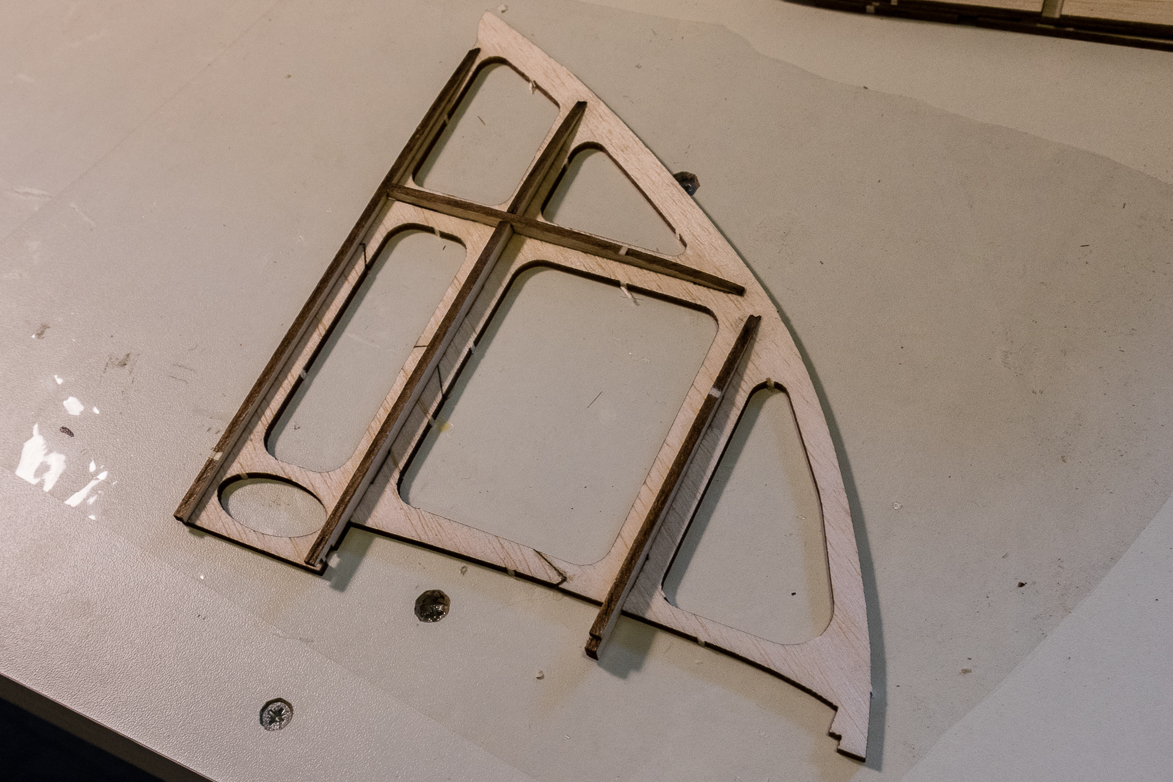

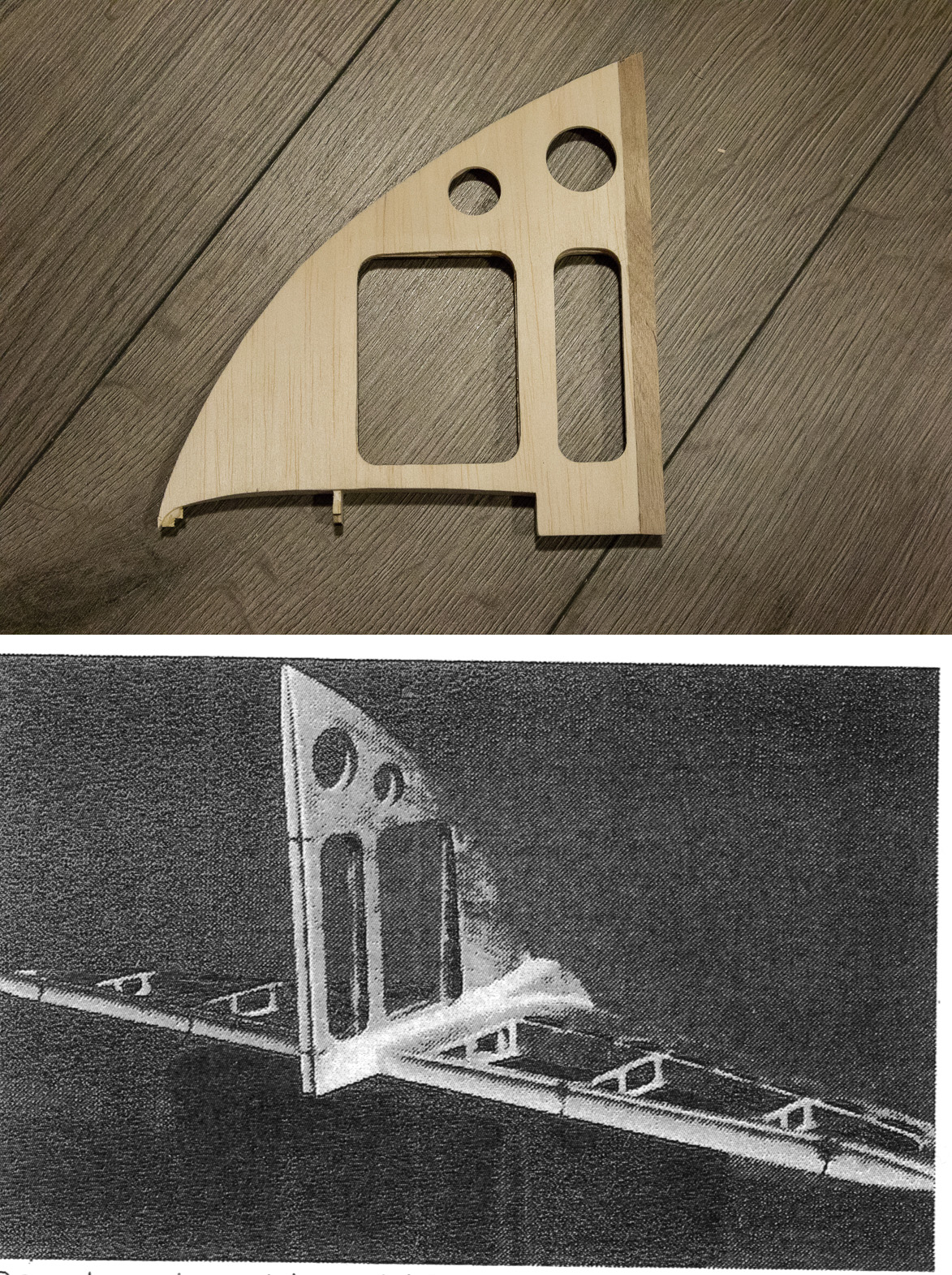

Stabilo en kielvlak voor de helft voorzien van ribben en liggers.

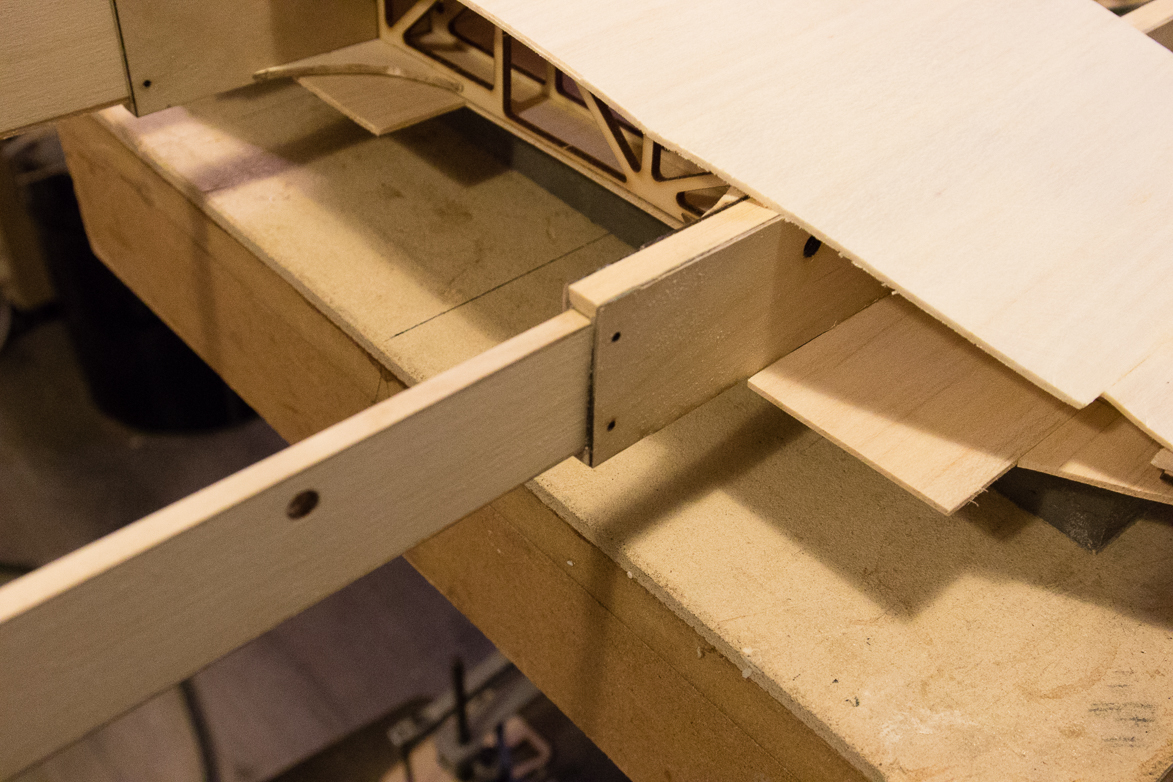

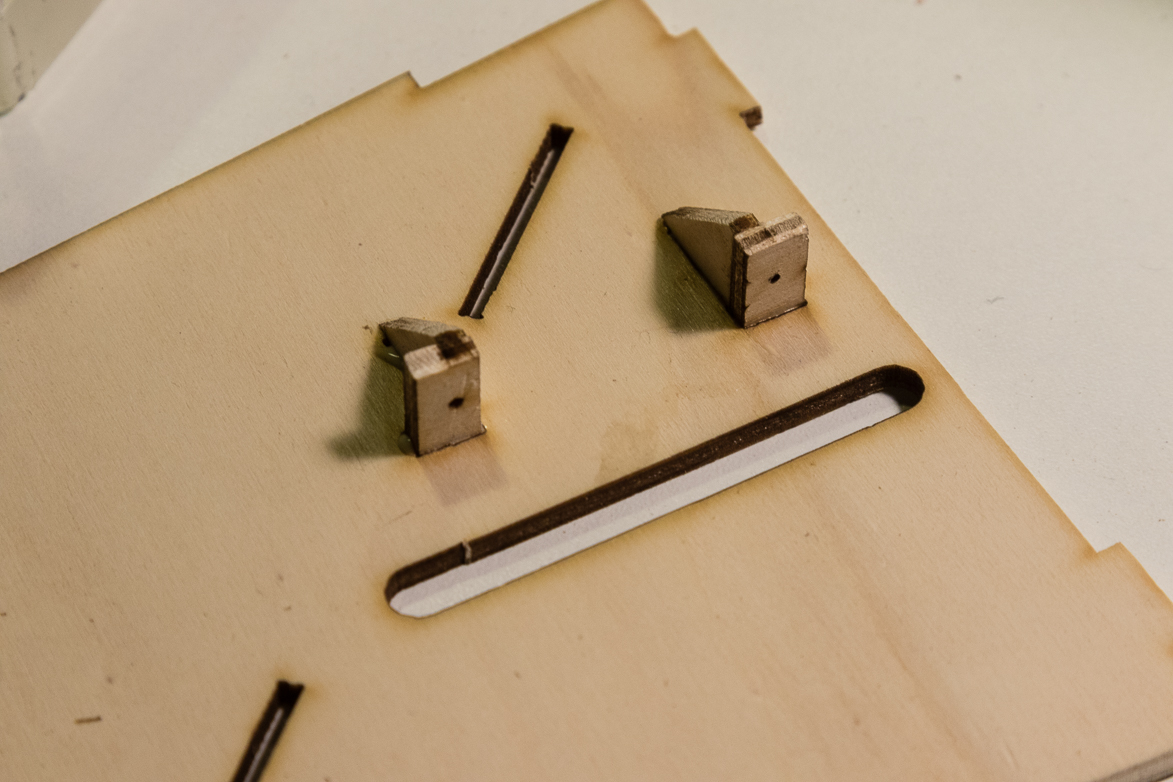

Bevestiging voor de demontabele staart.



Om de schroef te kunnen bevestigen is een 'gaatje' in de rompligger gemaakt.

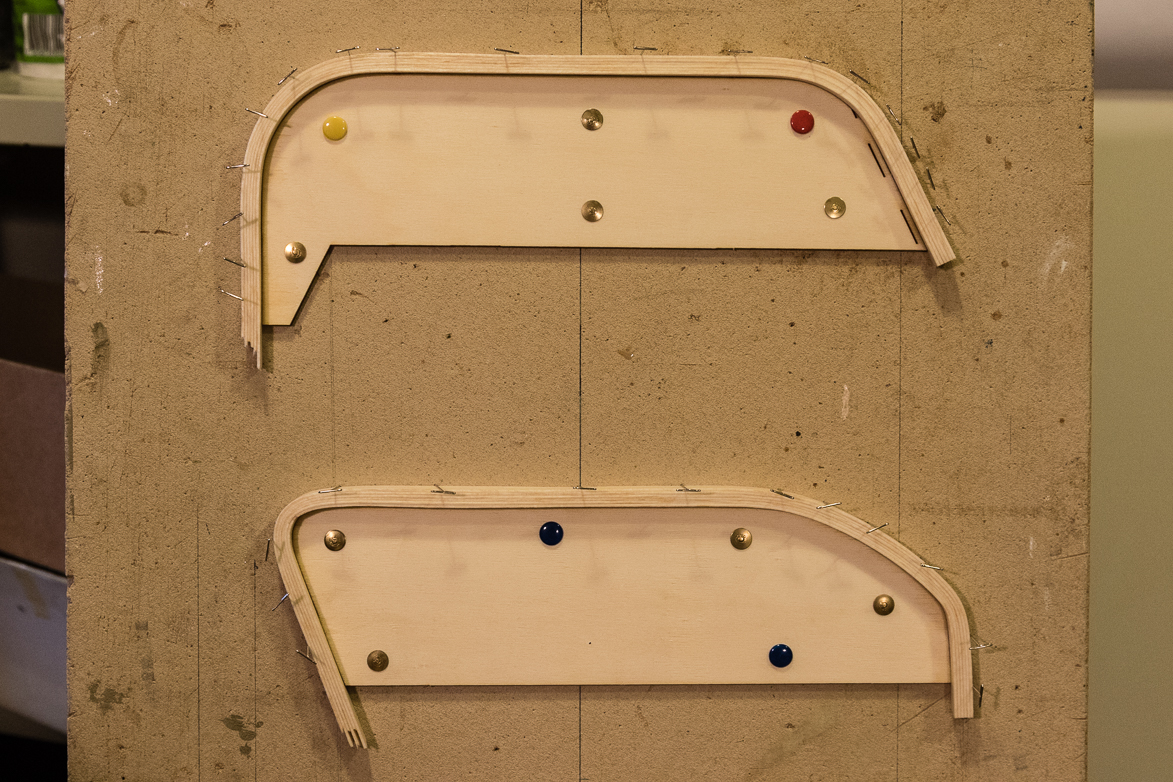

Achterlijsten van kielvlak en stabilo. Nog niet verlijmd, maar nat voorgevormd zodat de spanning eraf gaat. Als het weer droog is ga ik het verlijmen.



Goed op dreef Wouter !
Mooie constructie heb je gemaakt
Goed dat je voor de tail balsa hebt gebruikt, sterk zat en lichter dan het ply wat je voor de romp hebt.
Handige gewichtjes ook

Groeten, Ralf



Ha Ralf, dank je.

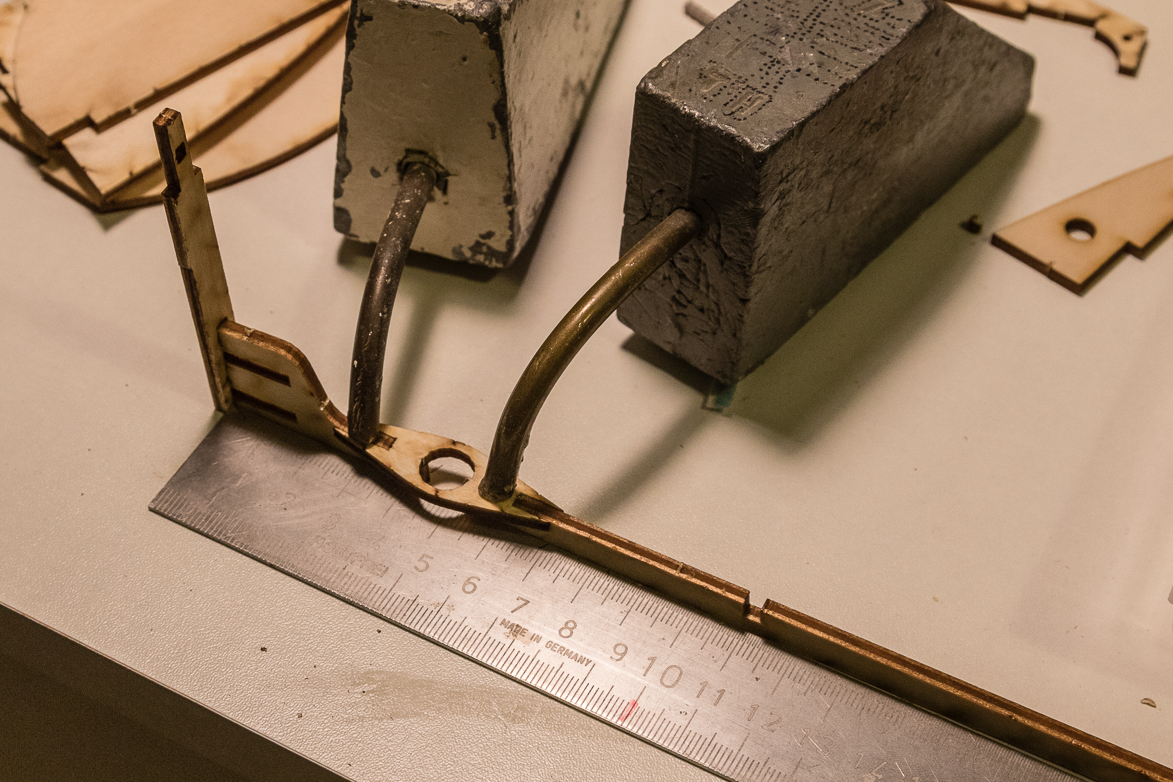

Die gewichtjes heb ik geërfd van een modelbouwer die ooit schepen tekende. De gewichten waren voor de het op de plek houden van de buigbare linialen.
'Muizen' is dacht ik de benaming in jargon.

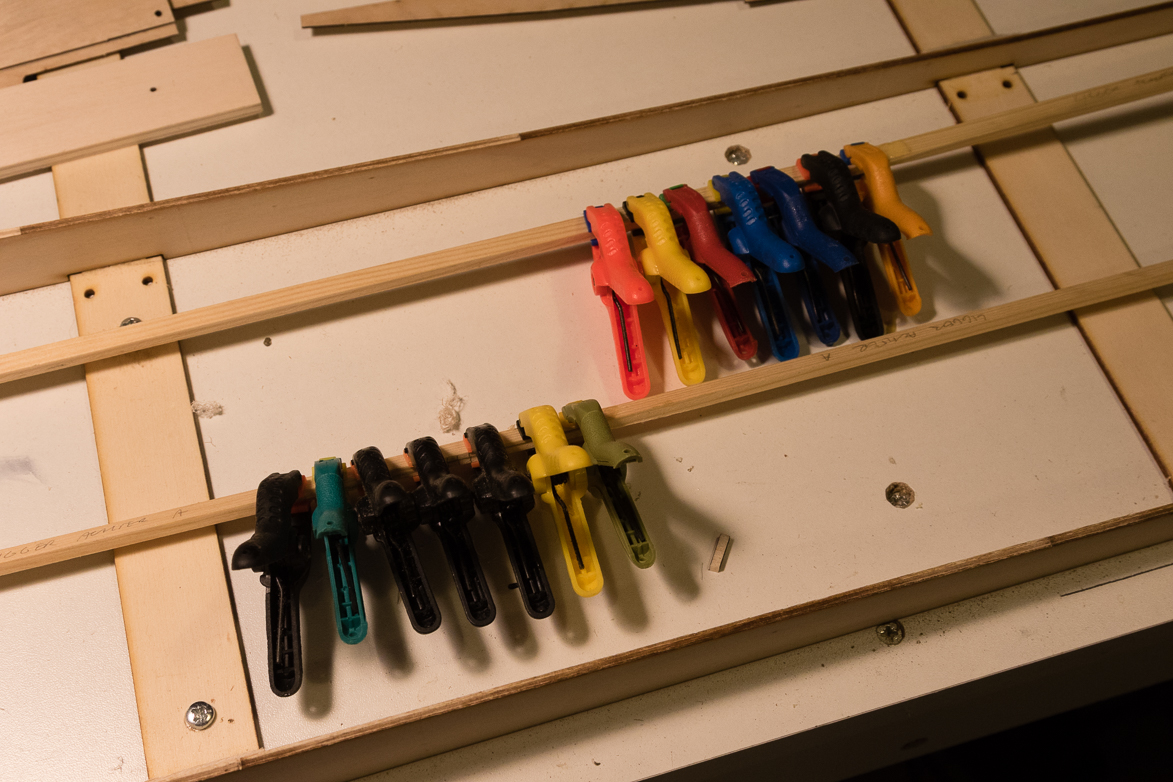

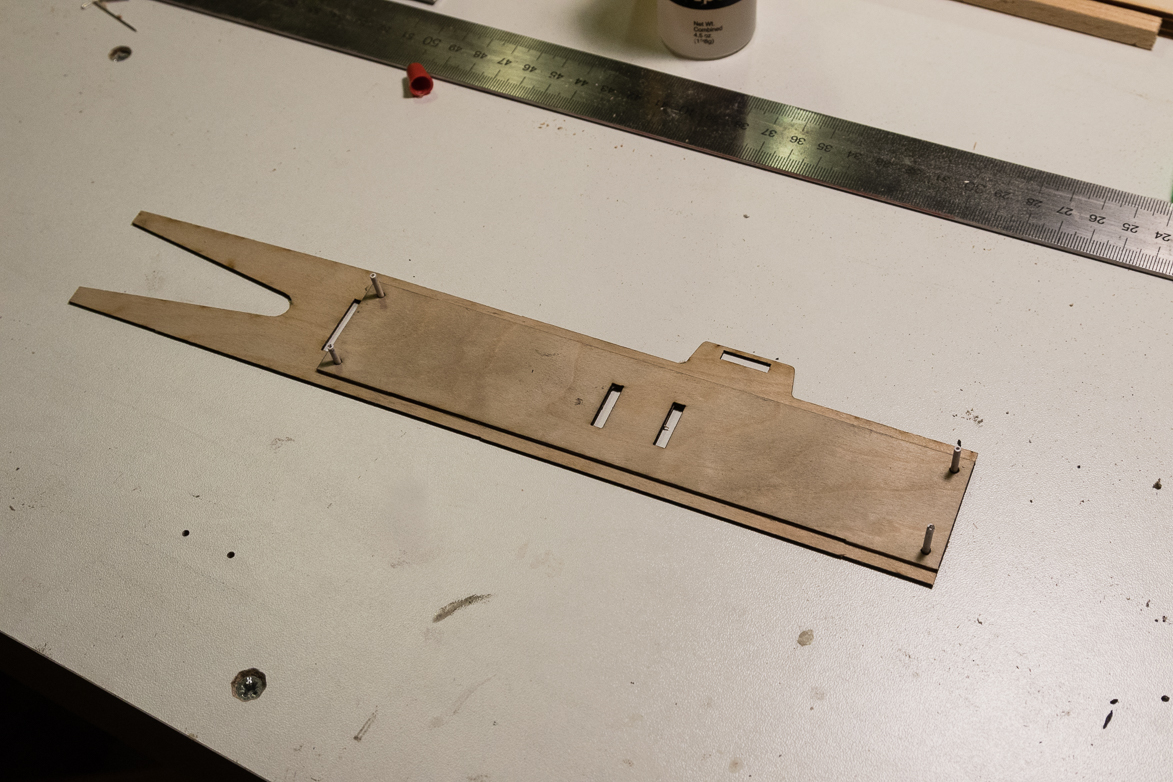

Verdubbelaar van de vleugelpenkasten gelijmd. De tijdelijke pennetjes zijn voor de correcte uitlijning

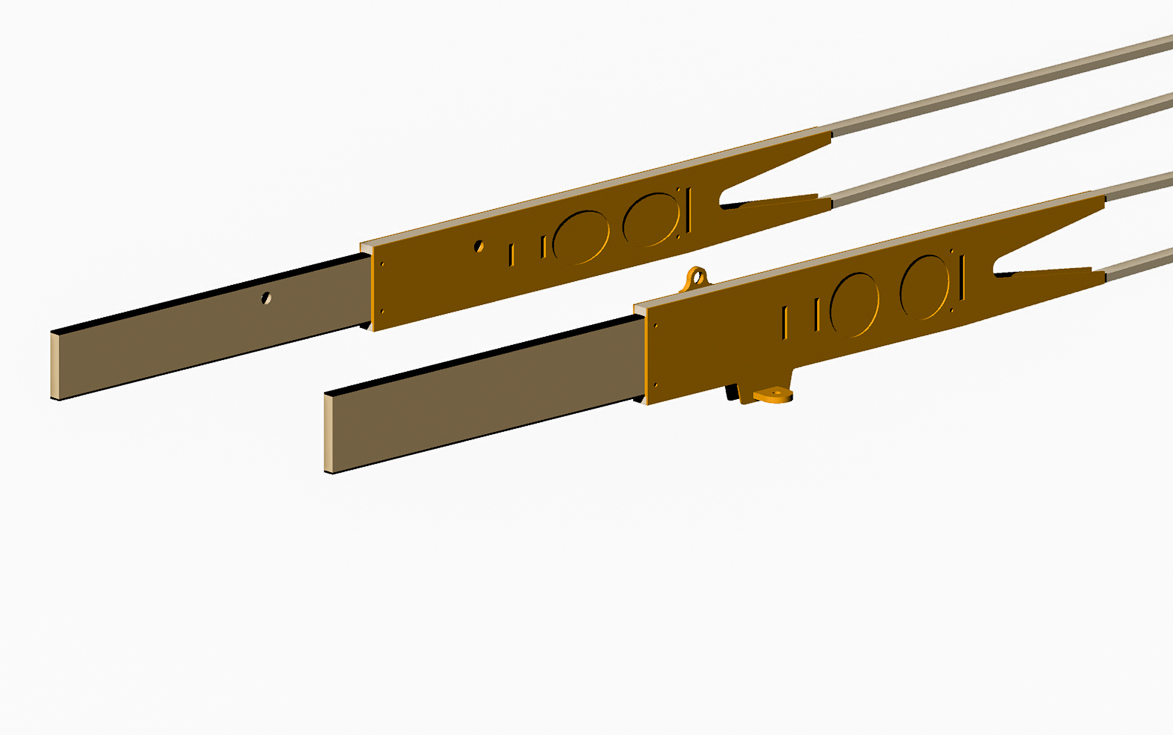

Dit is het idee. In het middendeel van de vleugel komt aan beiden zijden van de liggers een ply verbinder waardoor een 'kast' ontstaat waarin de vleugelpennen (populierentriplex met boven en onder een strip koolstof) kunnen schuiven.

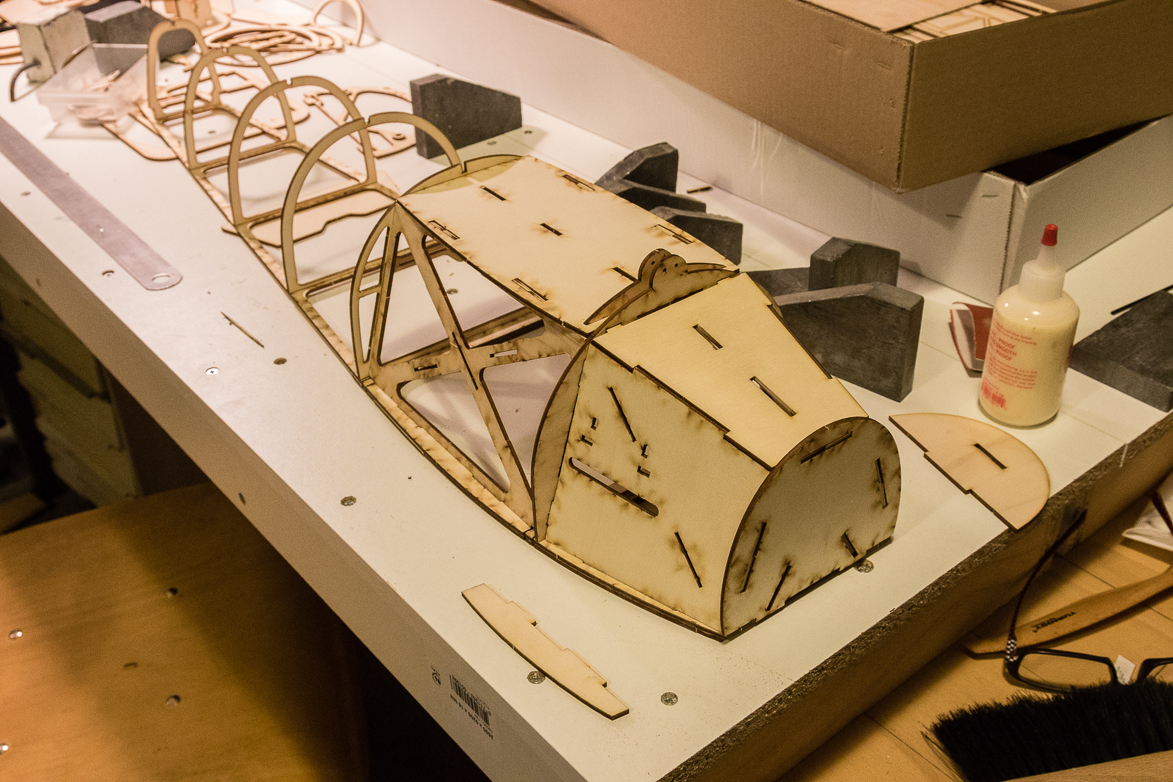

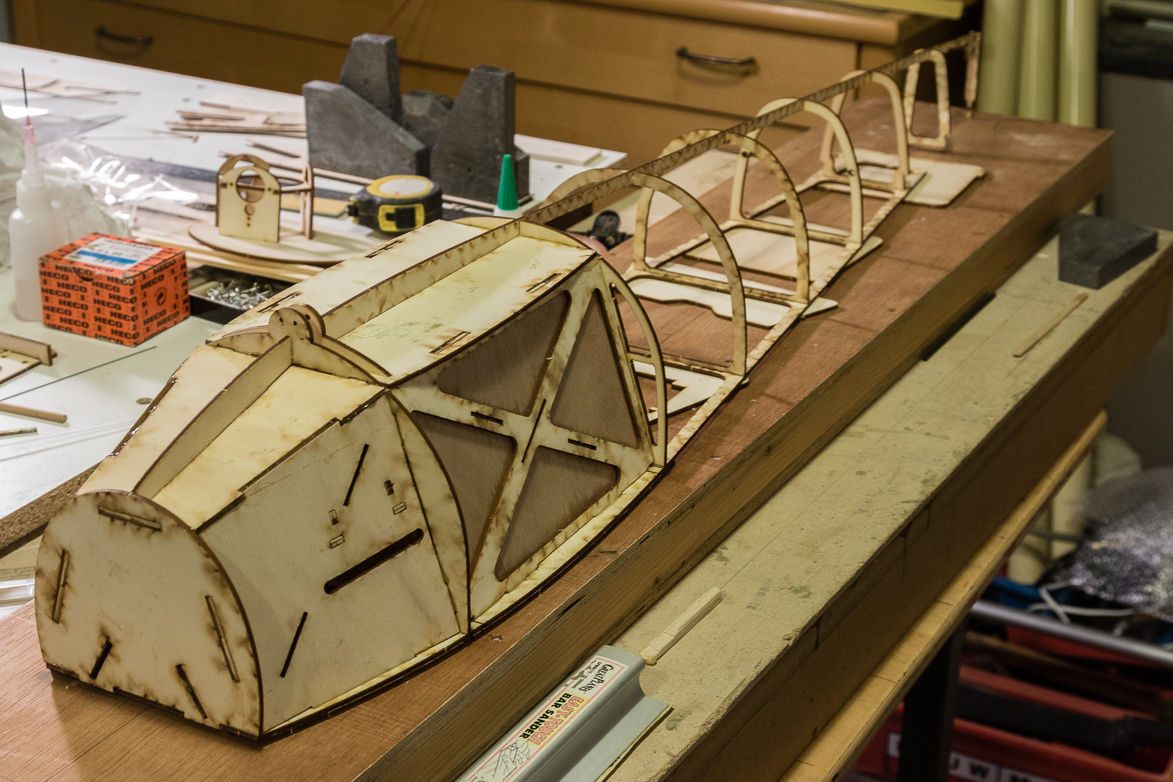

Ook begonnen met de romp.
Bevestiging van de servo's.

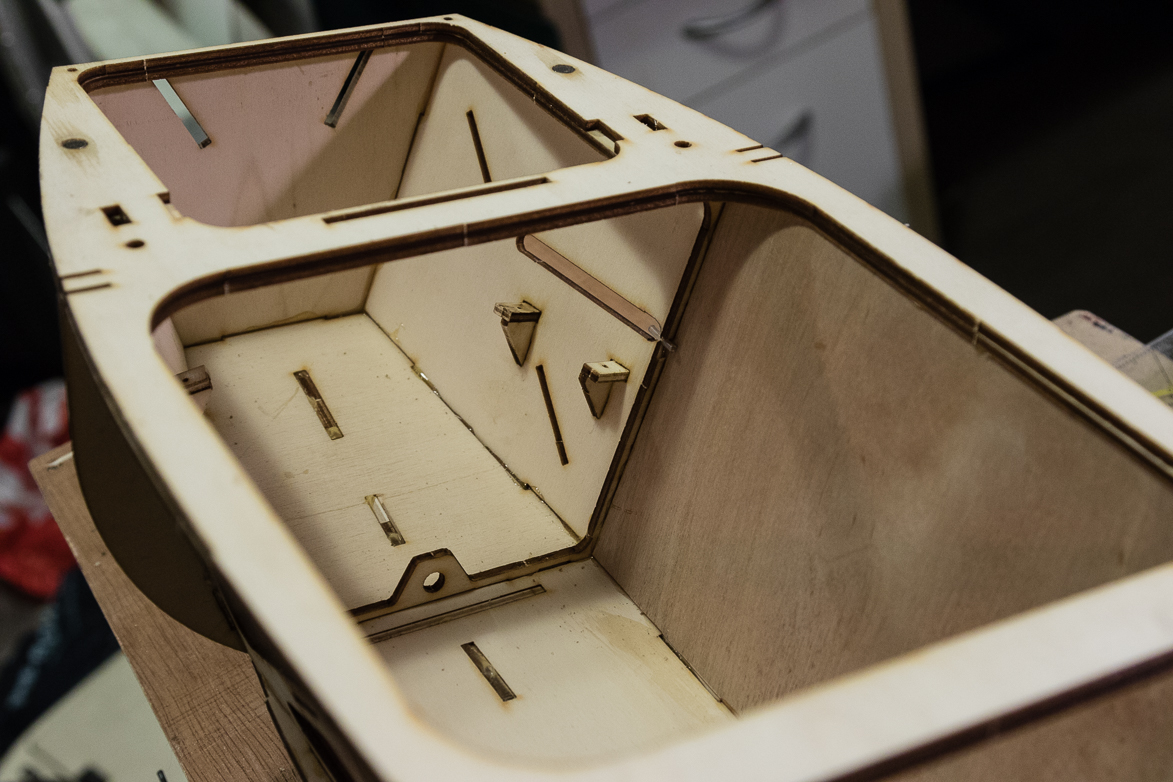

Zichtzijde cockpit bekleed met 0.4mm ply.




Volgens mij het lastigste klusje van het hele toestel.

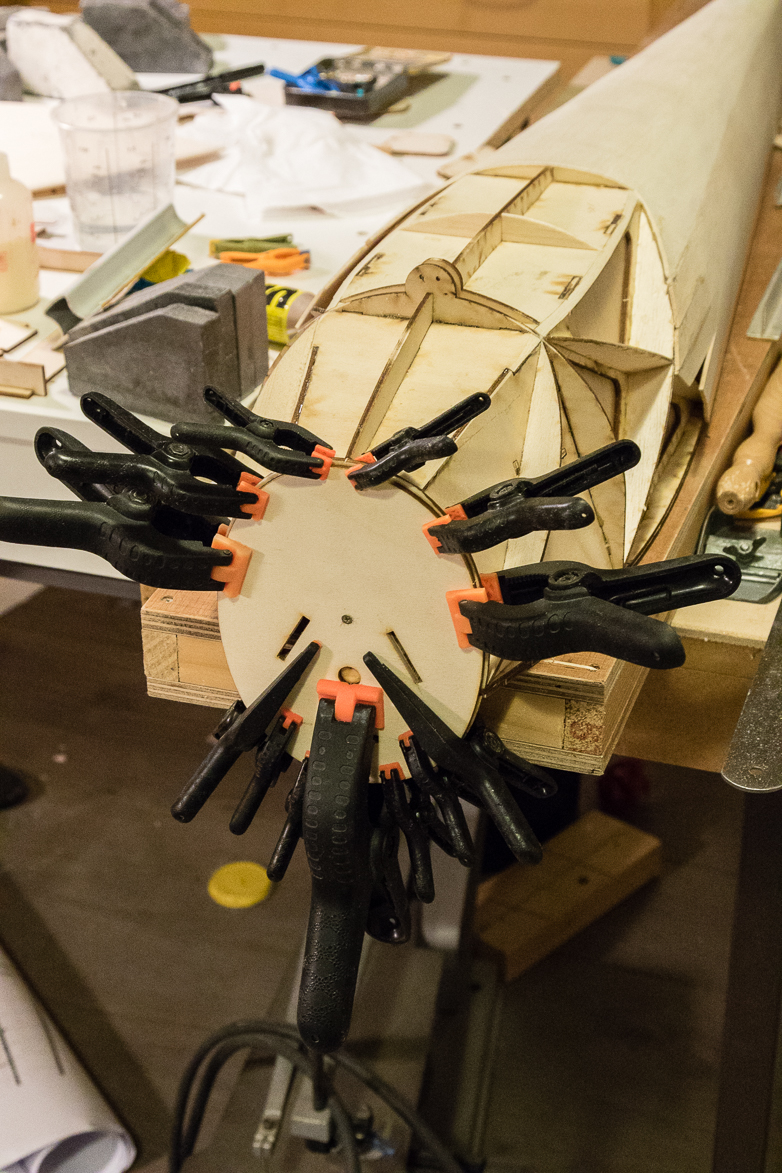

Alle voorste rompdelen moeten gelijmd in elkaar voordat ze op de onderplaat gelijmd kunnen worden. Omdat ik alleen 15 min epoxy op voorraad heb was dat flink aanpoten.
Maar het is gelukt






Ik twijfel nog een beetje over de indekking van de romp, m.n. het achterste deel. Ga ik hiervoor 1.5 mm of 2mm balsa gebruiken? Of 0,4mm ply zoals bij het origineel? Scheelt wel weer het gewicht van glas/epoxy...
Suggesties uiteraard welkom.



Mooie consctuctie ! vooral de vleugel verbinder spreekt me erg aan.

Mvg,

Bart



Dat ziet er Gaaf Uit Veel succes er mee



Je kunt googlen naar het soortelijk gewicht en het verschil in gewicht uitrekenen.



Ja klopt, heb ik gedaan. 0,4mm ply is ca. 3,75 gram/dm2, dus wel wat meer dan de ca. 2,4 gram van 2mm balsa, alleen daar komt de afwerking nog bij.
Ik denk dat ik voor 2 mm balsa ga. De soort afwerking zie ik dan tzt wel (als ik iet meer mbt het zwaartepunt weet). Misschien wel japanpapier.



Weer iets verder met de Pander.

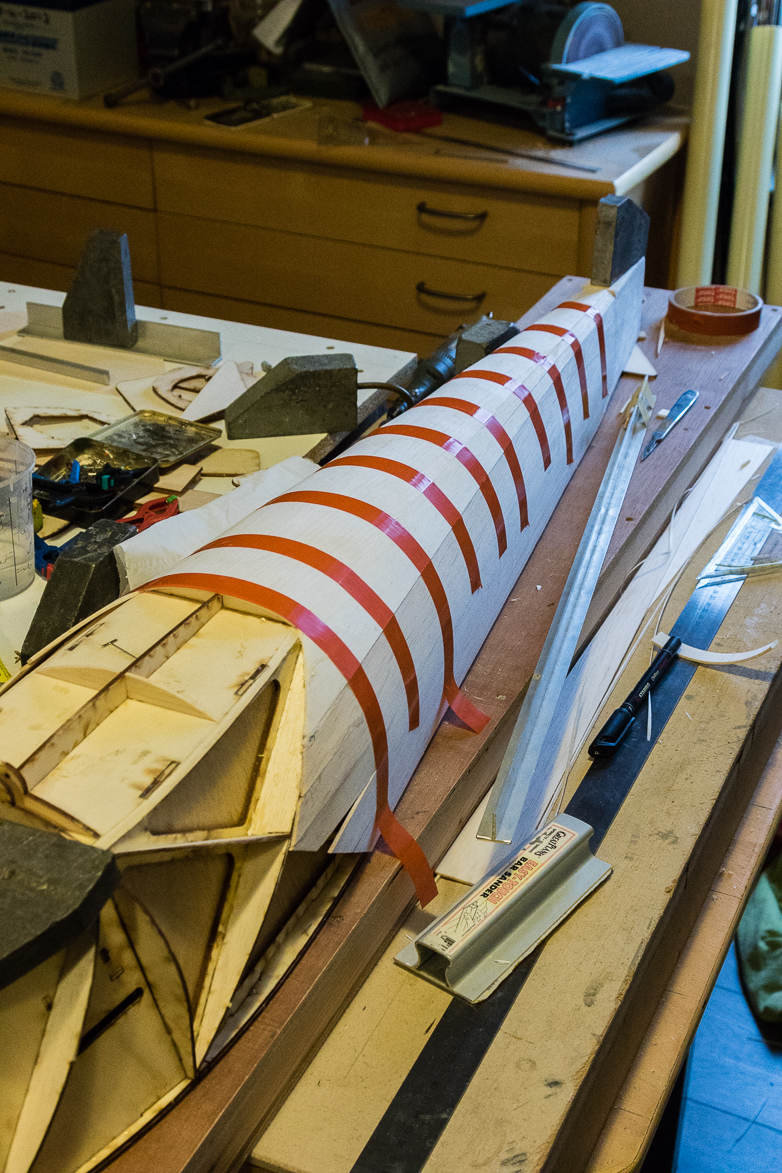

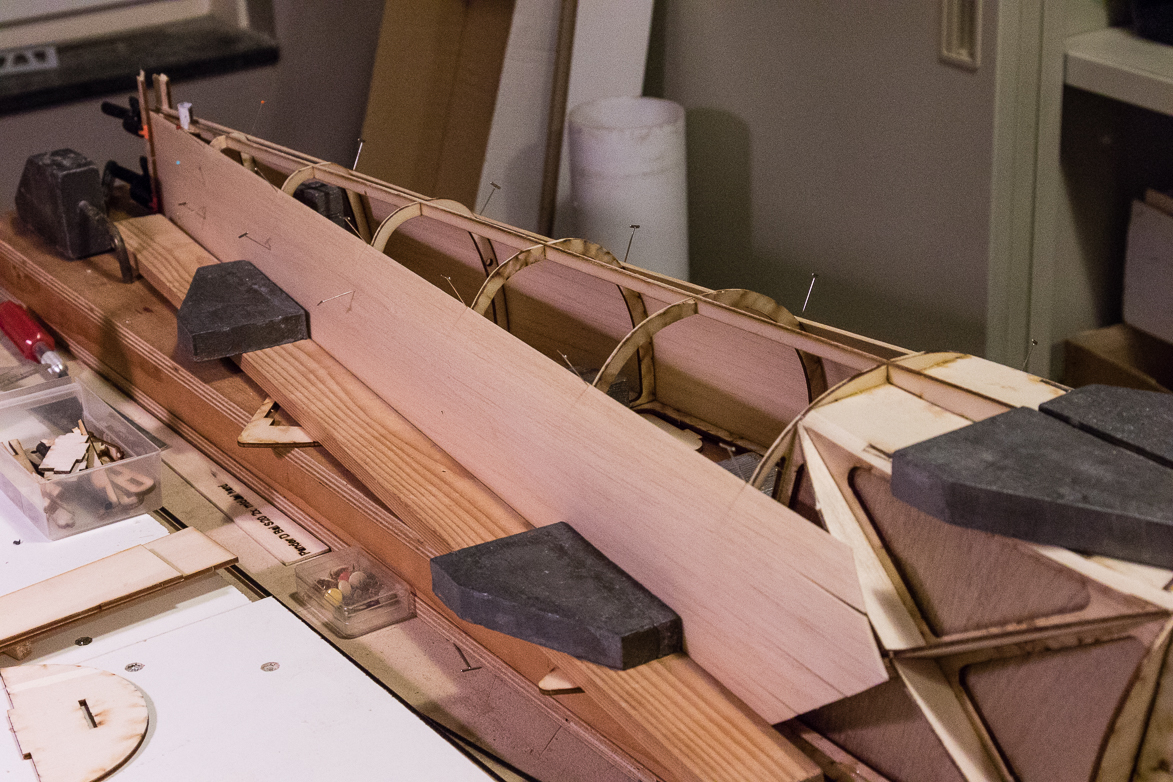

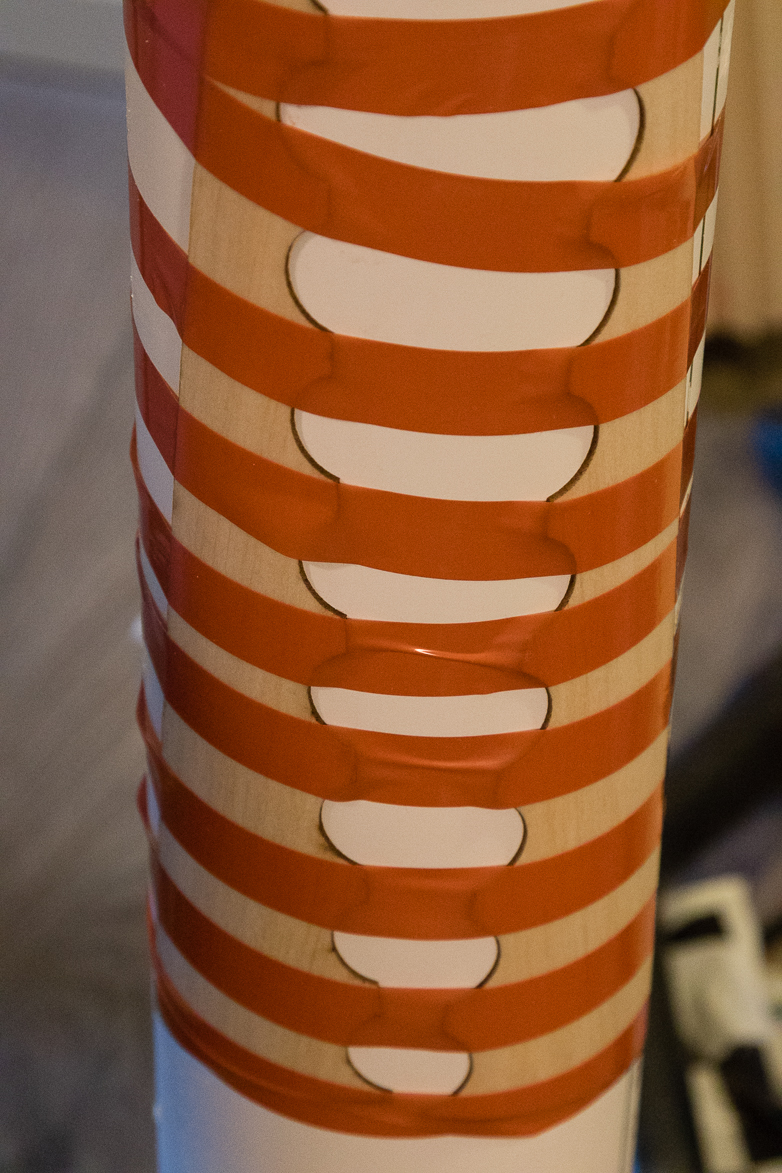

Beplanking voor het stabilo en de romp nat opgespannen.



Na drogen kan het verlijmd worden.


Aiaiai

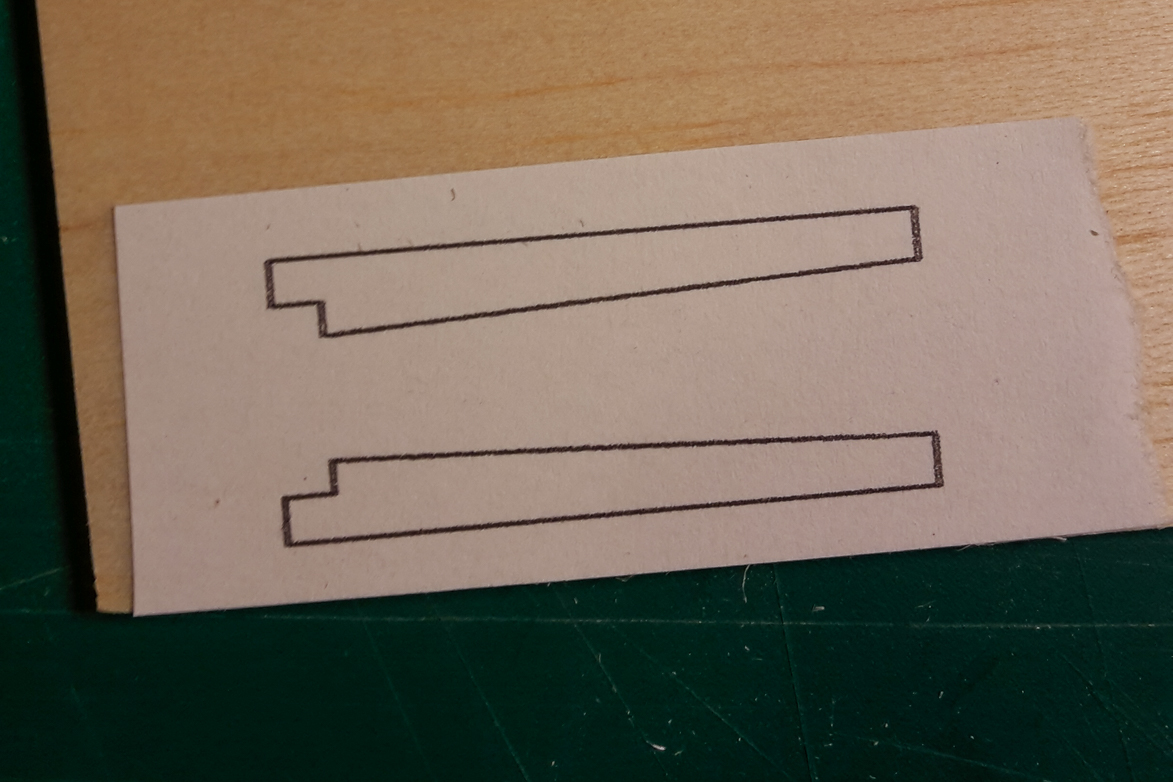

onderdeeltje vergeten in de freesfile te plaatsen. Dan maar even op de ouderwetse manier.


Vaste deel stabilo is gereed, kielvlak moet nog ingedekt worden, maar eerst eea passen op de romp.

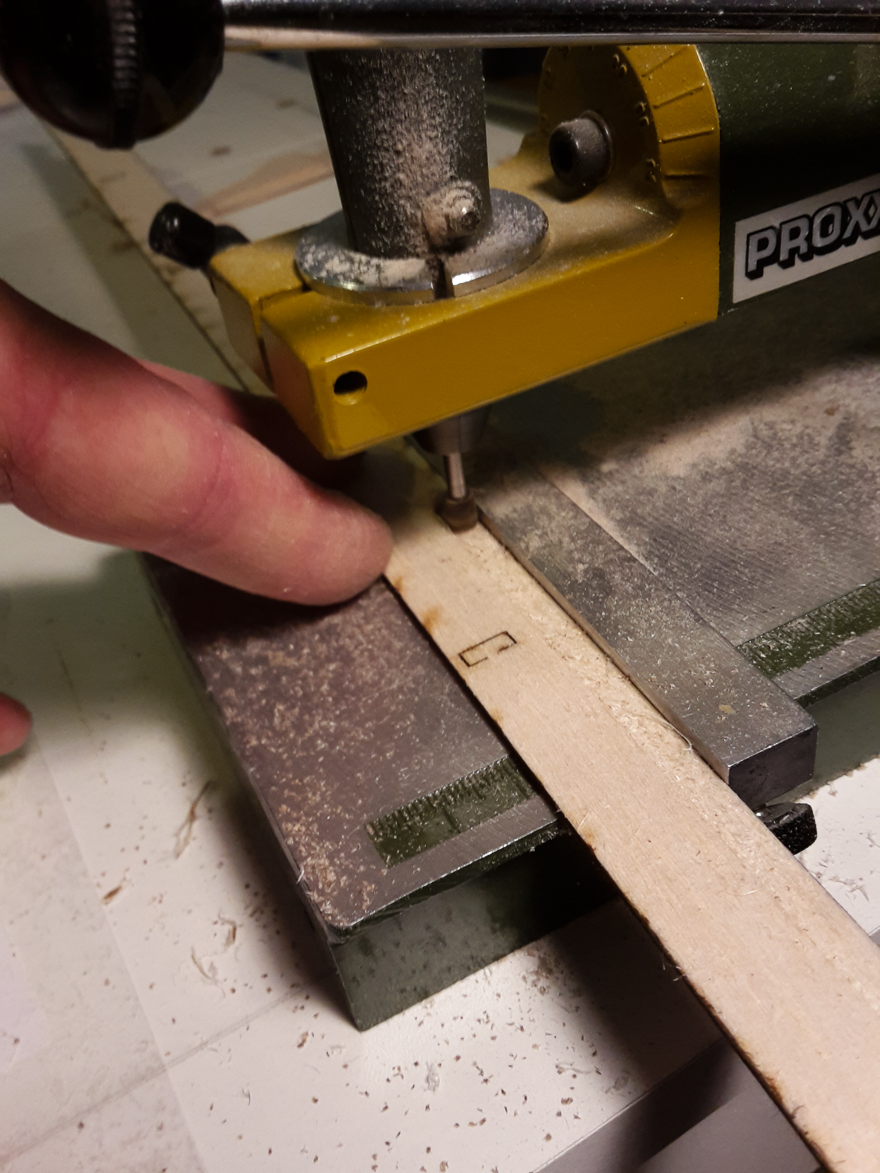

Sponning frezen voor de 1x6 mm koolstofstrip die ik als versteviging in de achterlijst lijm


V-stelling in de vleugelliggers maken

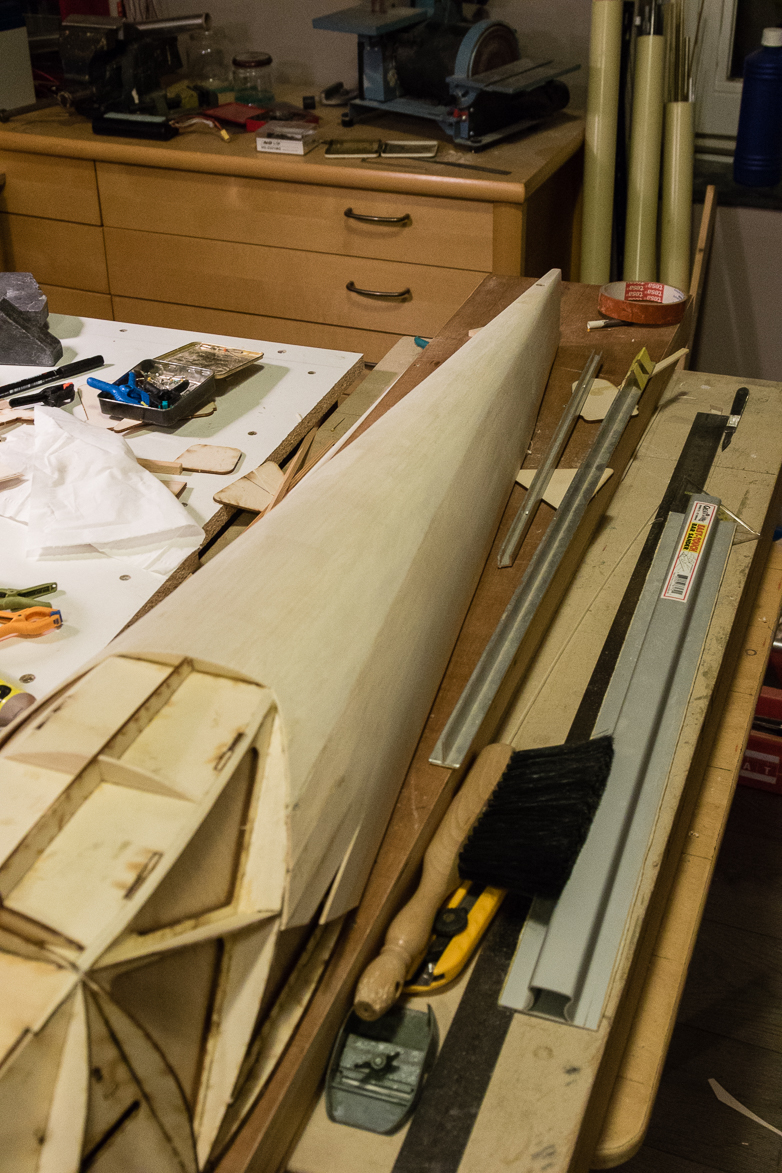

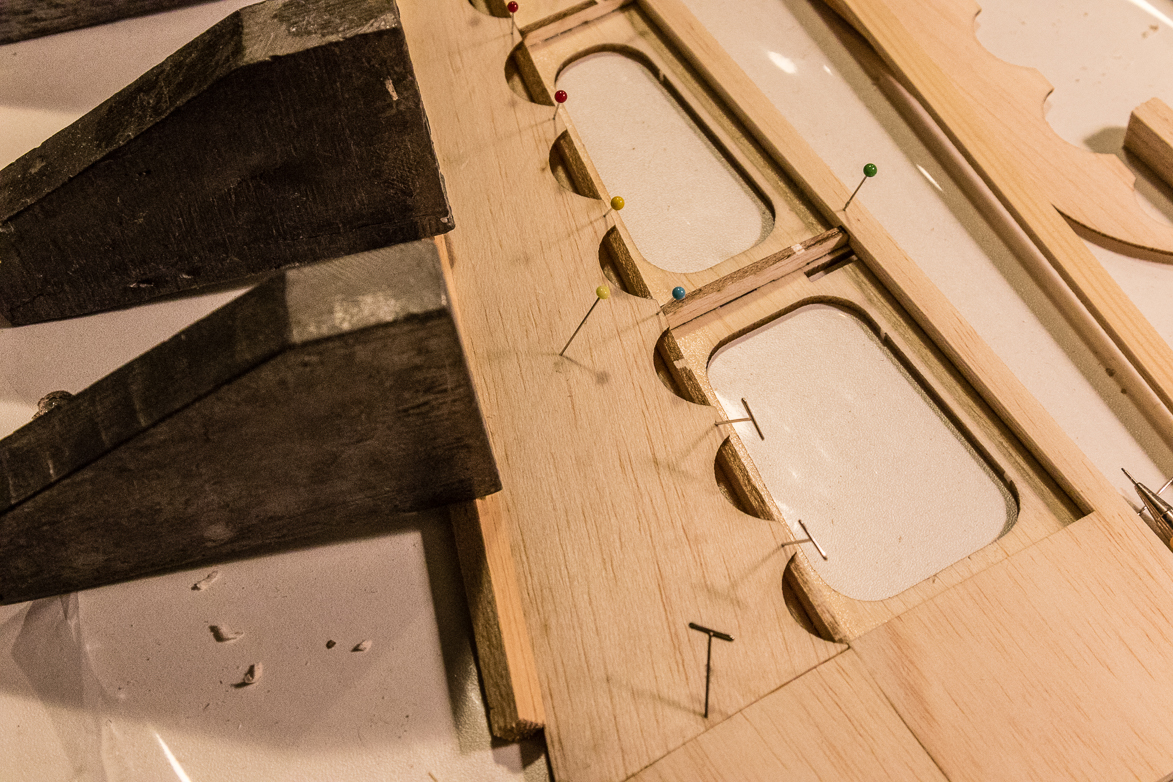

Verder met beplanken romponderzijde.



Motorschot verlijmen.

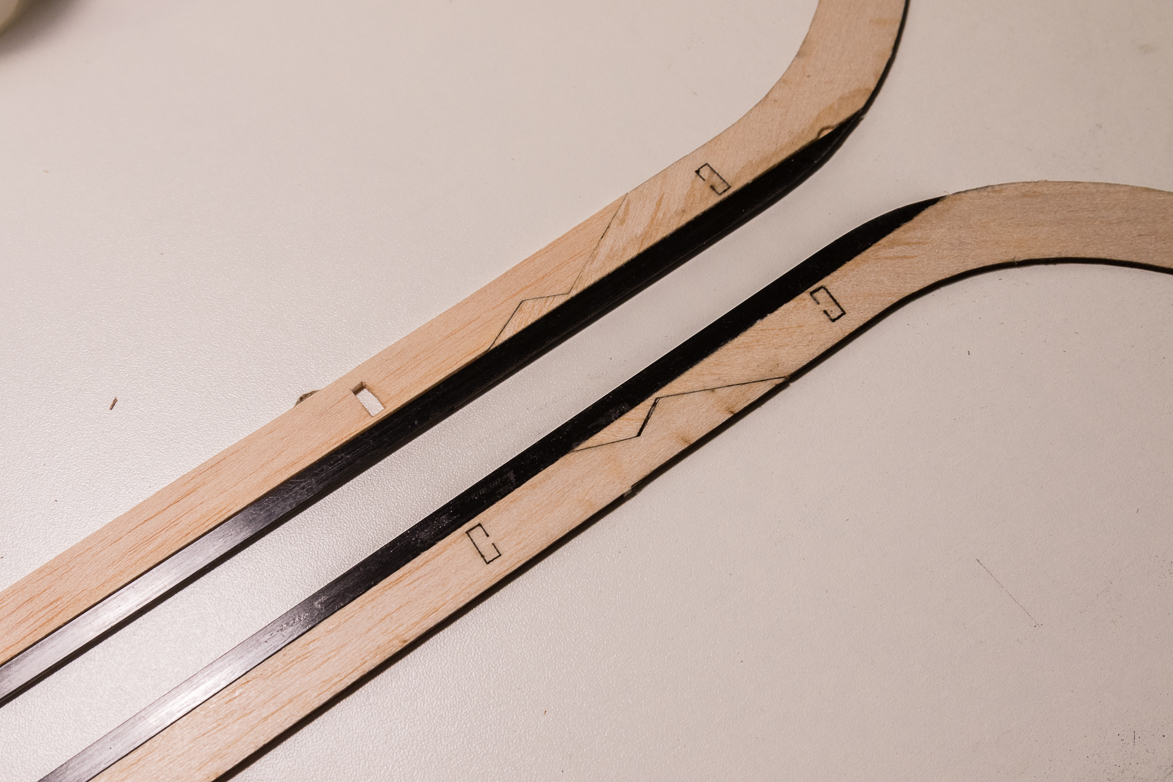

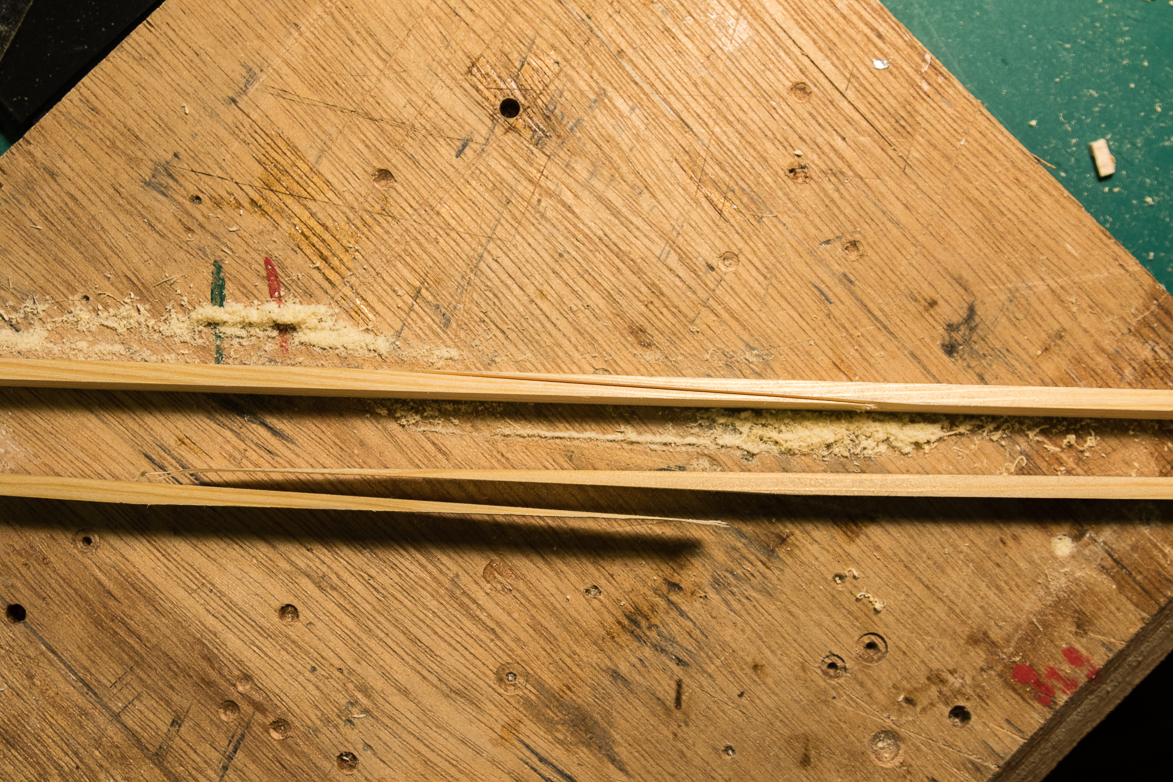

Strip 6x1 carbon in de achterlijst gelijmd.

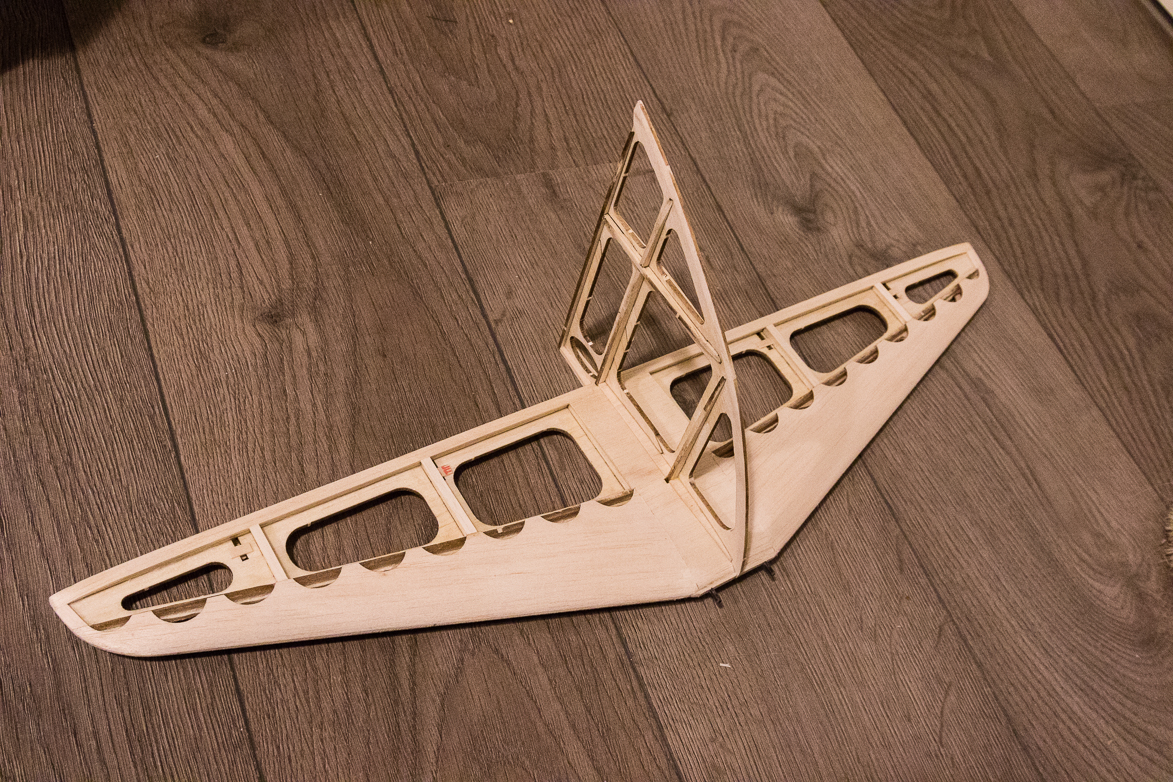

Staart begint er ook al aardig op te lijken



Best wel tevreden.

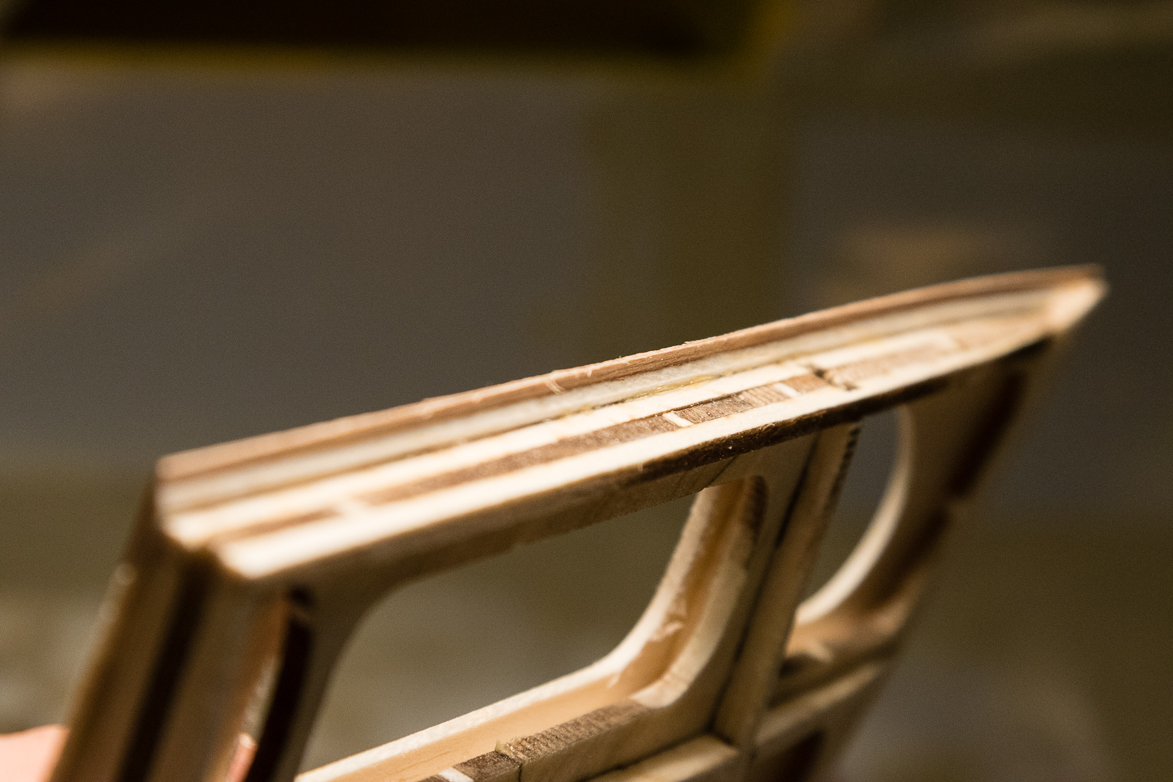

Zo'n stripje 0.4 mm ply ga ik ook nog toepassen op het stabilo.



Wat een understatement, niet zo bescheiden...
Prachtig werk weer Wouter!!

Groeten, Ramses
.



Ben het met Ramses eens. Niet zo bescheiden.

Knap om deze kist te ontwerpen en te bouwen met de weinige gegevens die je hebt.

Ton



Tijd voor een update.

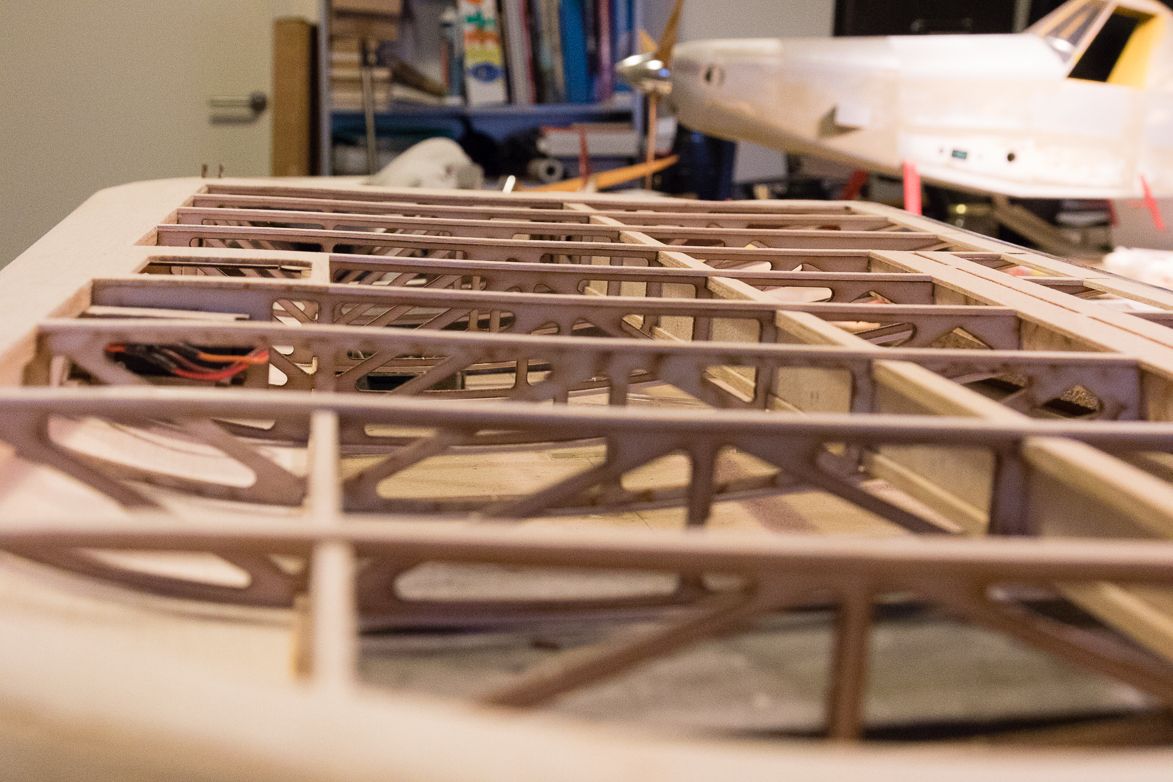

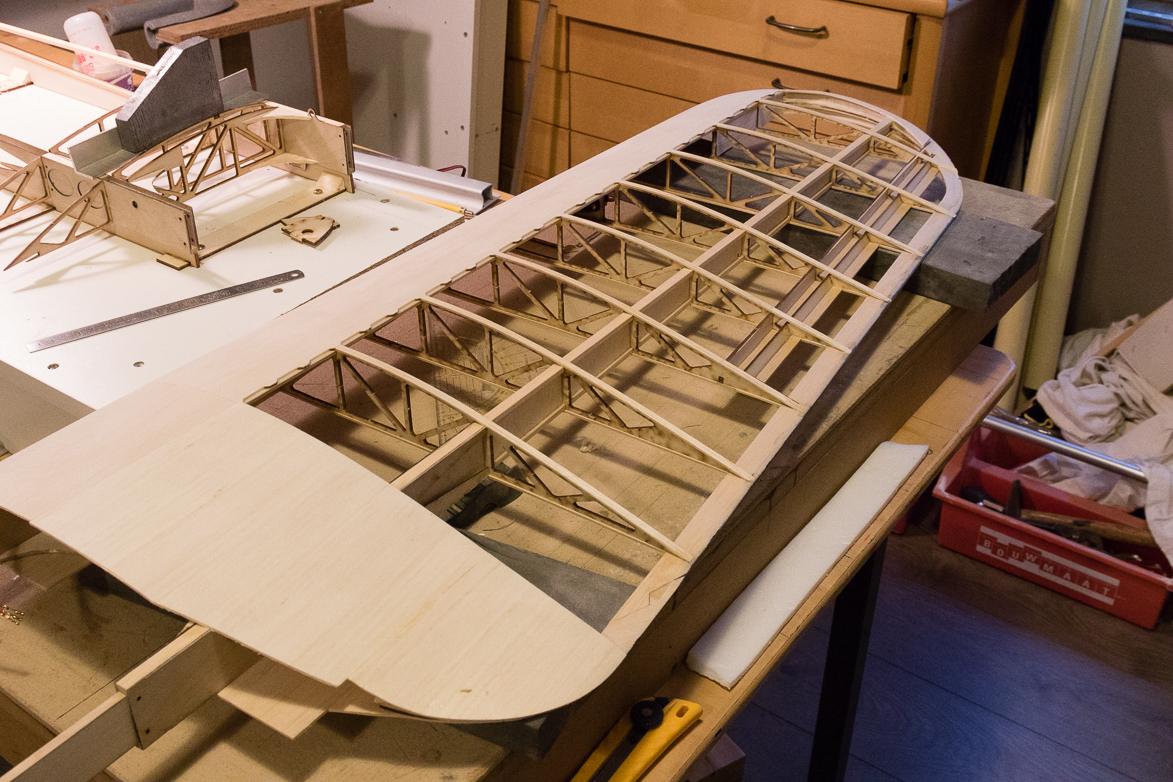

De rechtervleugel begint al aardig vorm te krijgen.
Indekking en cap-strips.

Verkasting voor de aileron.

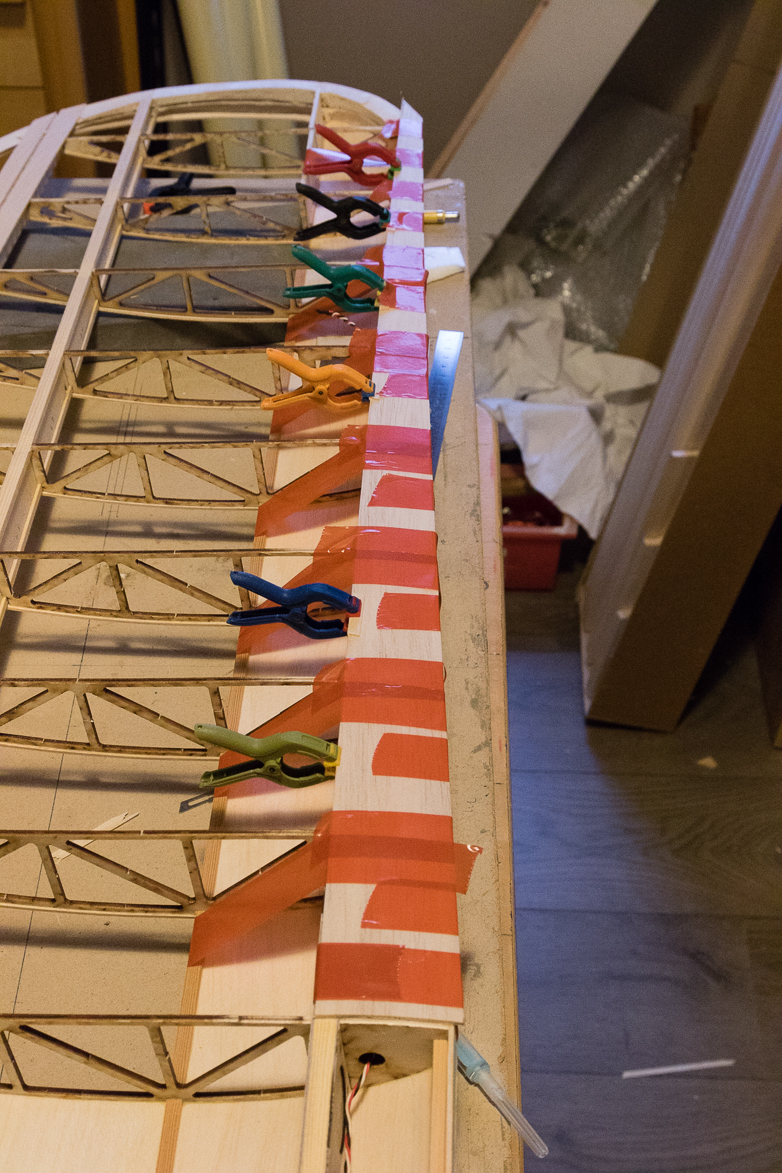

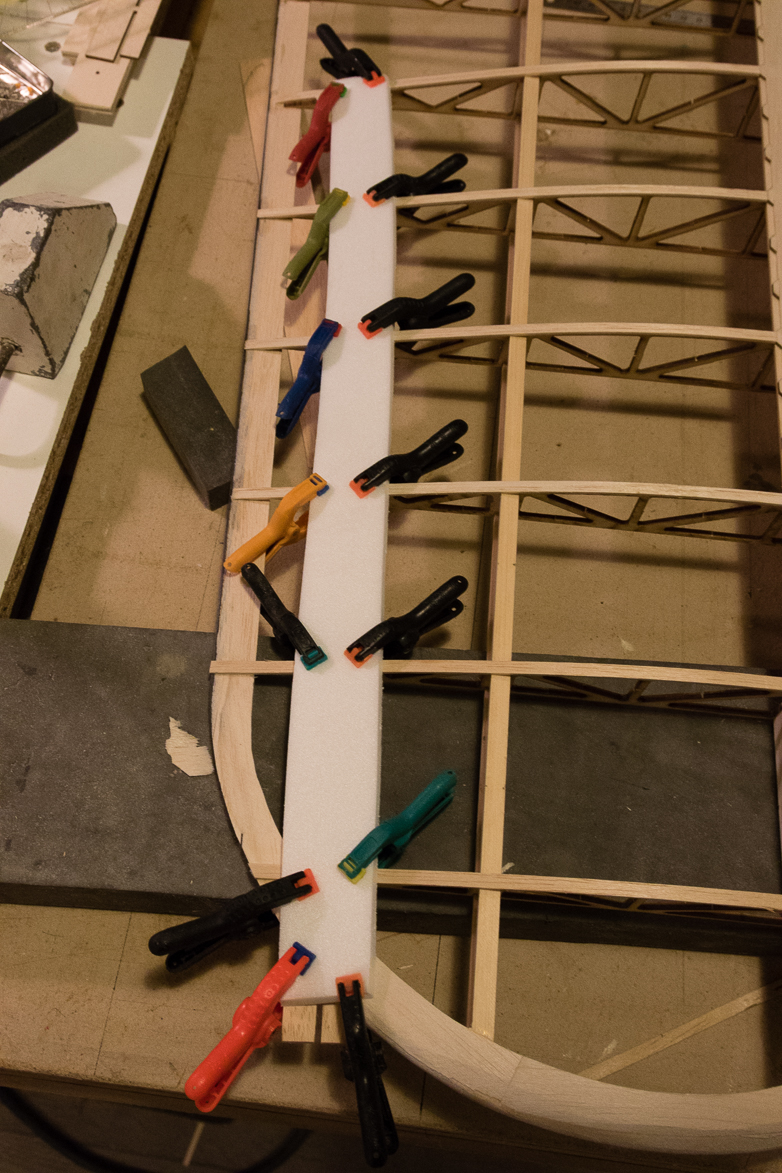

Strookje depron ter bescherming van de harde knijperbekjes


Indekking onderzijde

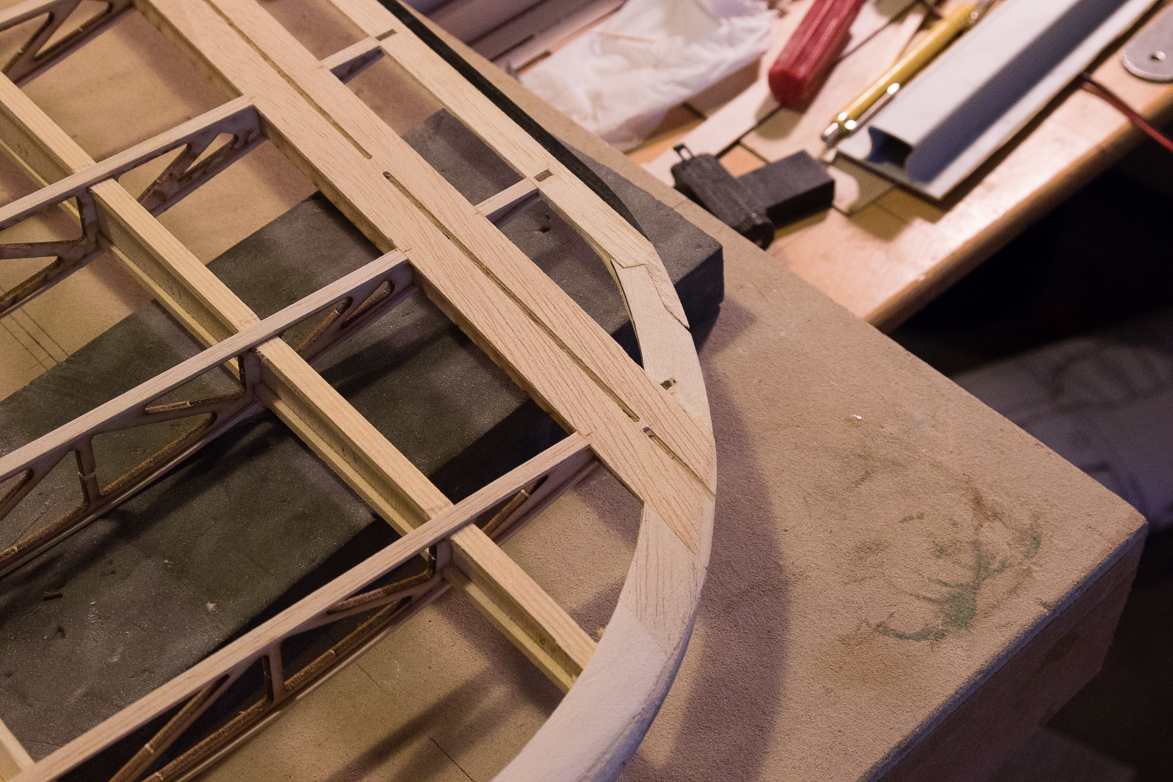

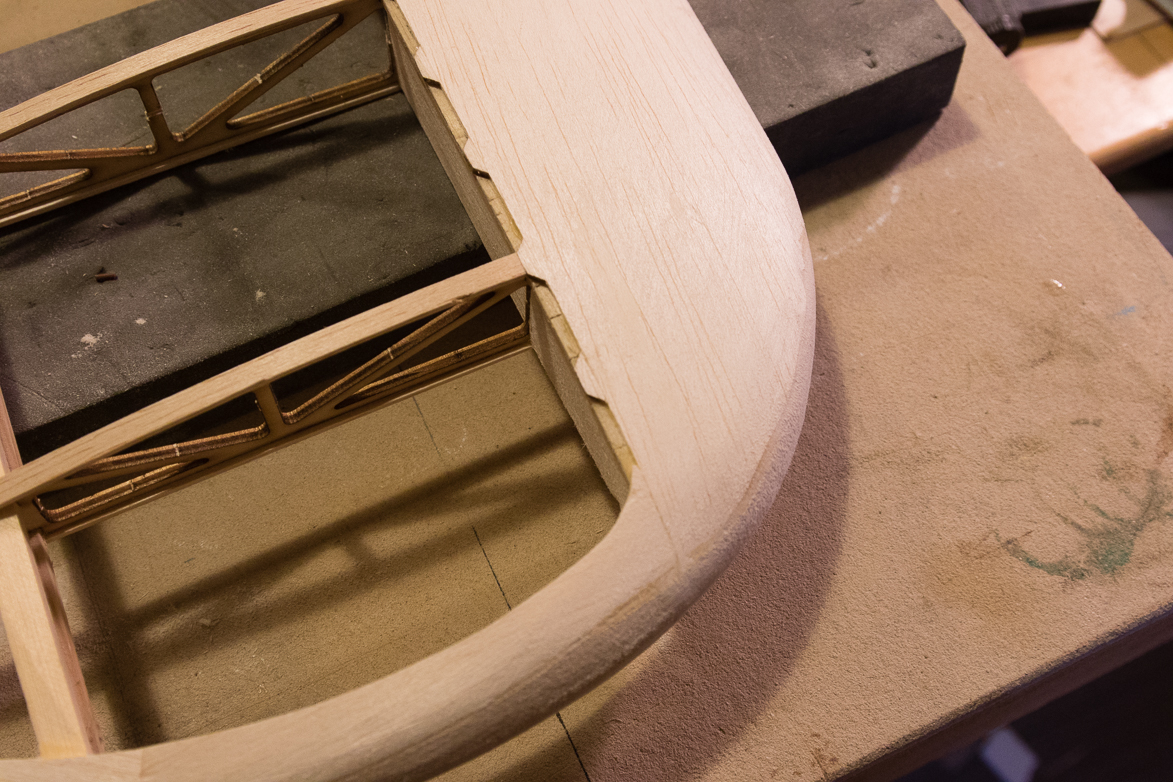

Tip in vorm schuren.


Vleugelverbinders checken.

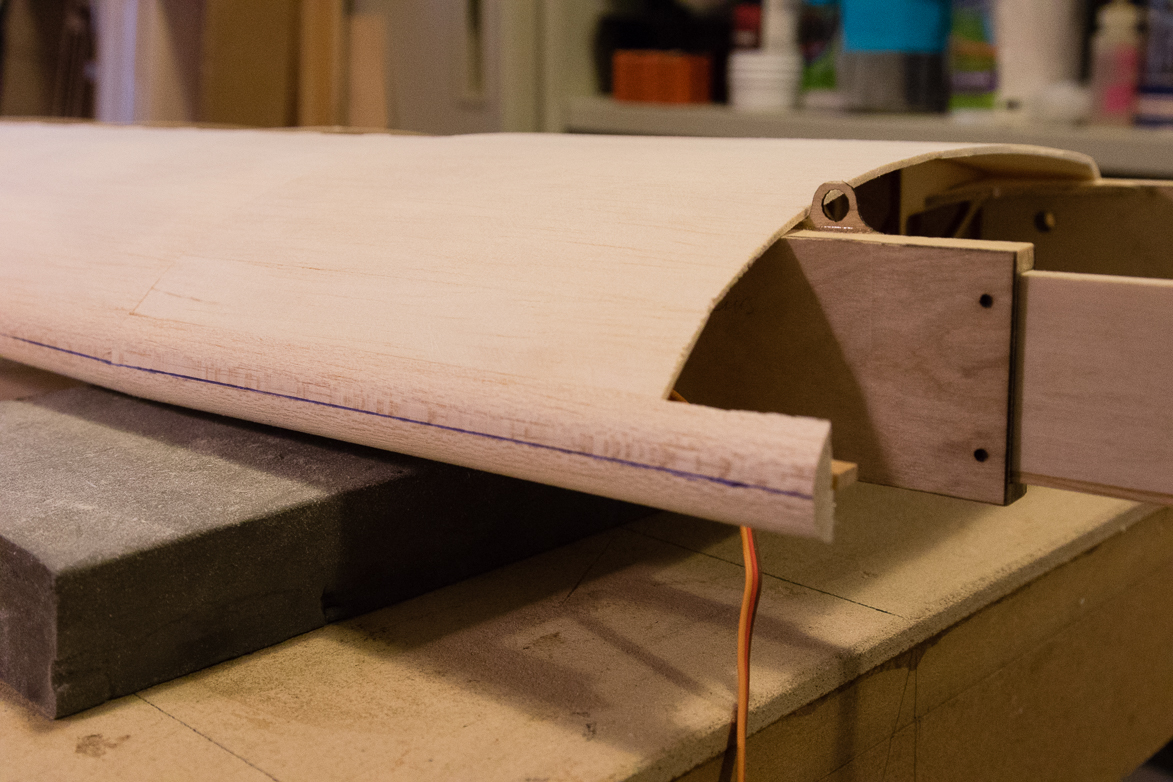

Neuslijst verlijmen in in vorm schaven/schuren.

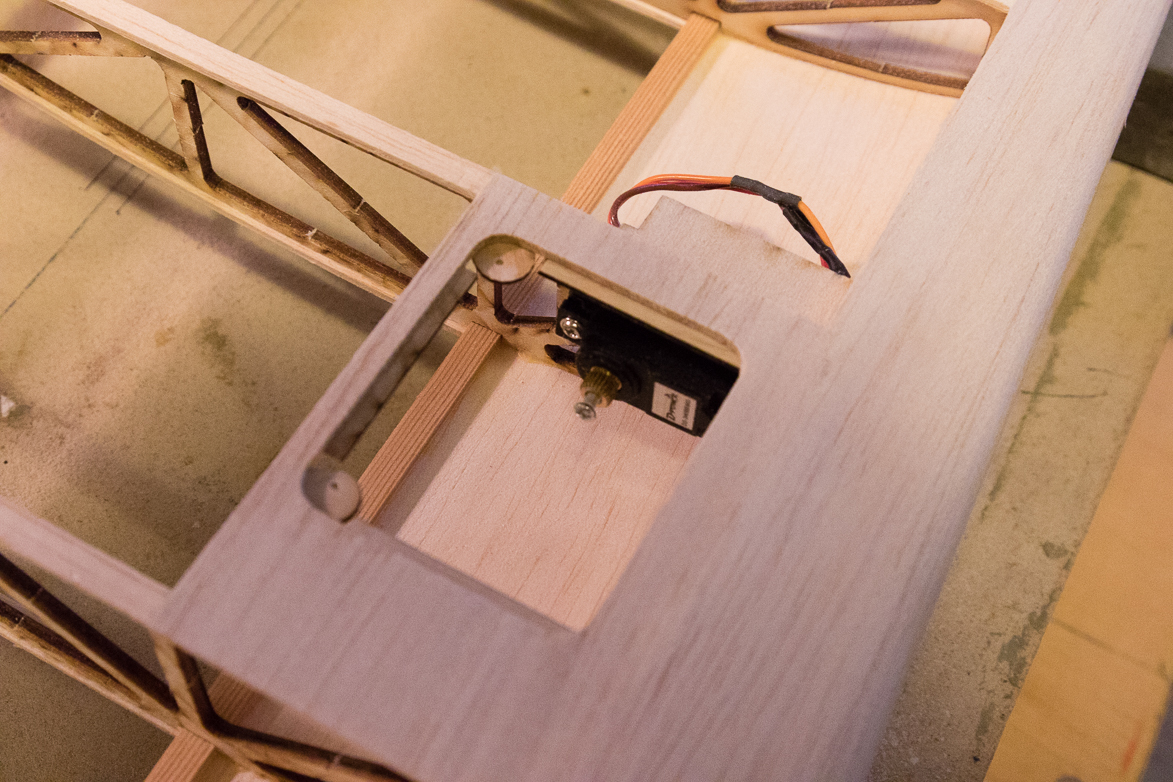

Servo inbouwen.


Details onderzijde

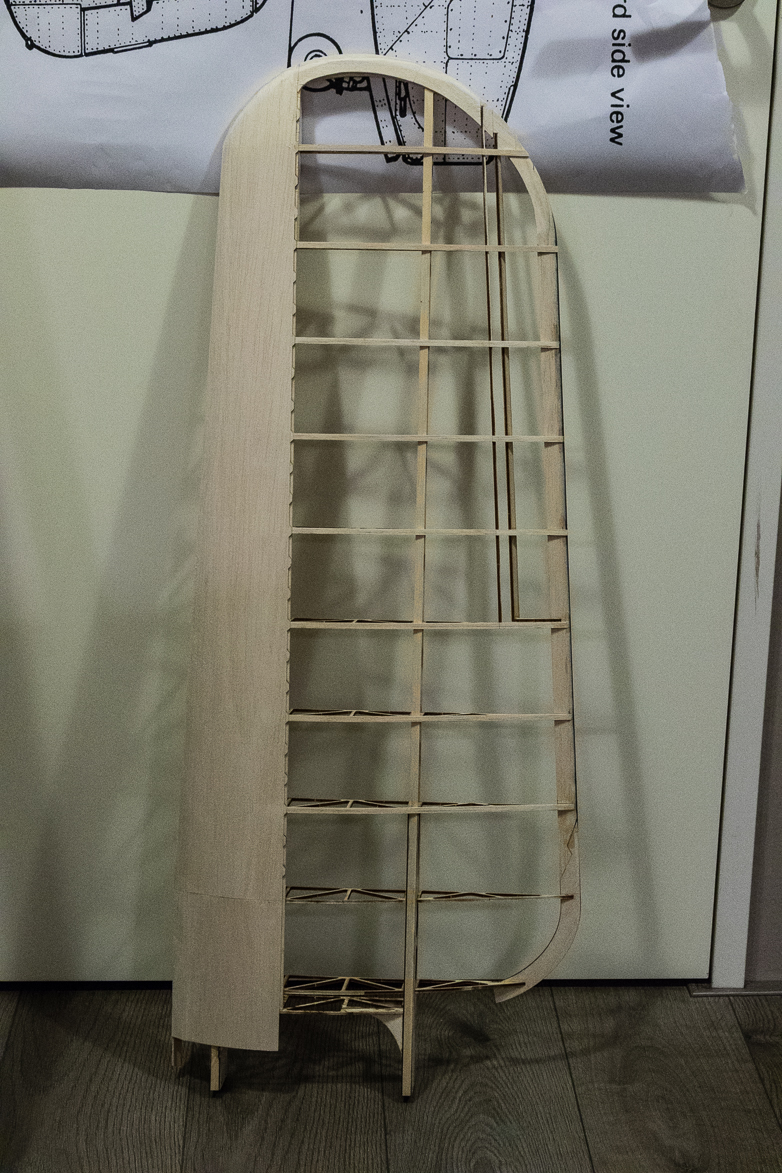

Bovenzijde vleugel.
