Project: 1/72 Balao Class USS Bowfin (SS-287)

raf, dat is een goeie.

Ik had al eens iets overwogen met een UV lamp maar in een fles voor het raam is een elegante simpele oplossing.

Ik zal dit binnenkort eens toepassen, mijn spoelbakje word nu wat vol



En daar zijn we weer.

Voor ik verder ga met de romp wilde ik eerst de hatches klaar hebben.
Dus zover ik tot nu toe kan ontdekken heeft de Bowfin 2 escape hatches, eentje voor en eentje achter.
En twee acces hatches op het achterdek, deze zijn bekleed met hout.

De acces hatches waren geen probleem, die zijn hetzelfde als op het voorste gundeck van de fairwater die ik al had.

De escape hatches waren een stuk lastiger omdat ik de veren uit koper wilde maken.
De luiken zelf zijn ongeveer 10 mm en de veren gemaakt van 0.3 rond messing.

De eerste print met het nieuwe grijze resin geprint maar dit bleek net iets te zacht dus 1 pootje brak gelijk al af.
ook vulde het sluitwiel niet goed op bij de gaten.

Ik heb het model iets aangepast, de poten en het sluitwiel iets dikker naar onder gemaakt en daarna in mijn oude grijs/beige resin geprint.
Dit ging goed en ze zijn uiteindelijk goed geprint.

De veren maken was nog een heel gepruts en bij het opruimen van de gaten braken er toch hier en daar wat stukjes resin uit, maar niks wat niet te repareren was met resin
Alles is ook bijzonder klein op deze schaal.

Ik moet eerlijk zeggen dat ik met het eind resultaat bijzonder tevreden ben
En de messing veren zien er zo een stuk beter uit dan geprinte veren.

Links achter de "mislukte" luiken en de nieuwe op de voorgrond.

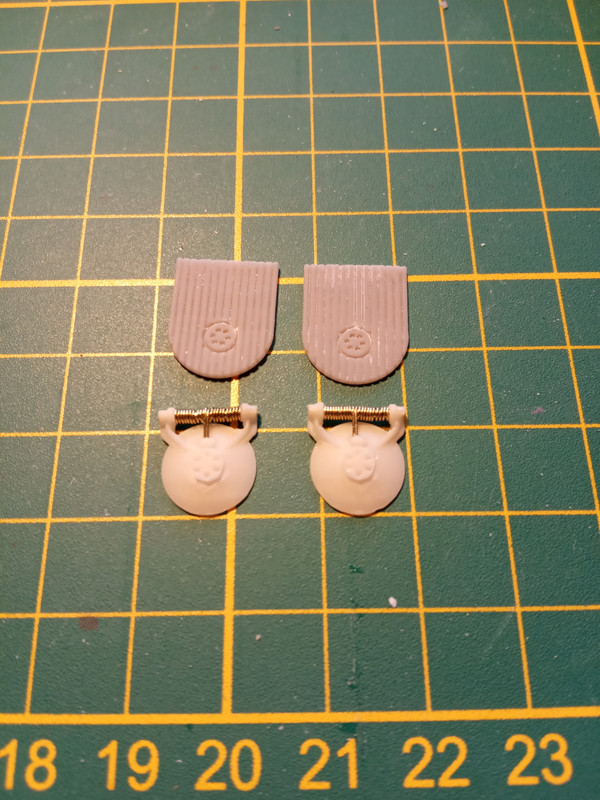

De luiken met de messing veren.

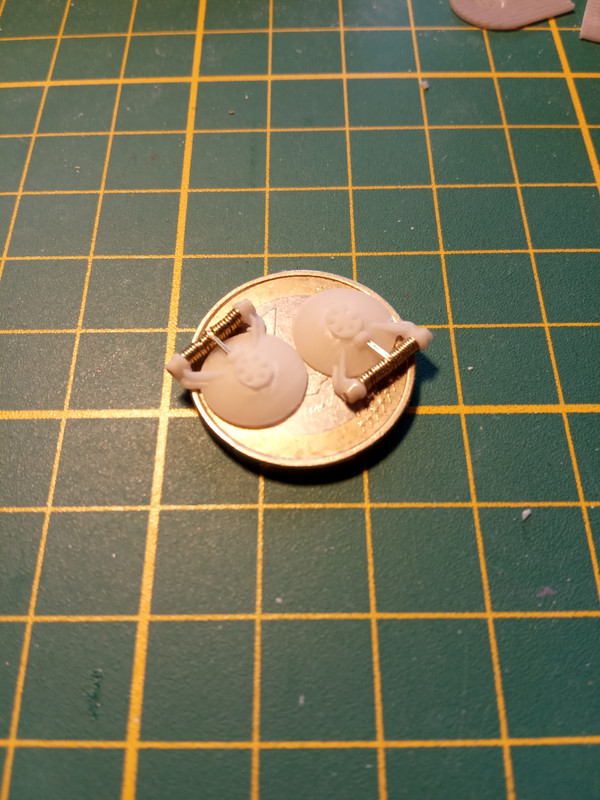

Op een muntje voor een beter idee over de grote.



En de 4 luiken zoals ze straks op het dek komen.

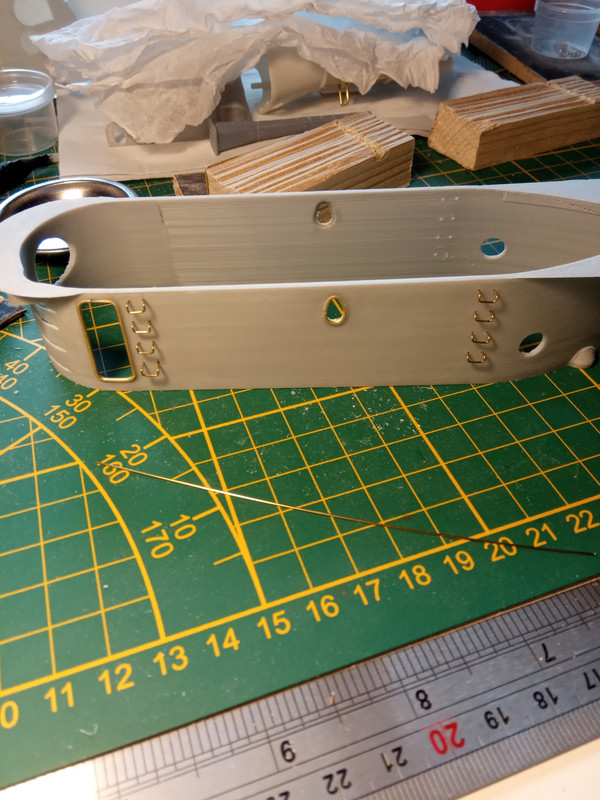

Afgelopen week weer wat tijd in de fairwater gestoken.

Ik heb de kraalrand van onder andere de deuropening weg geschuurd en vervangen voor een messing kraalrand.
Dit staat stukken beter naar mijn idee.

Tevens de buitenkant van een laagje resin voorzien en deze al enigszins glad geschuurd.
De resin vult heel mooi de printlijnen op, hierna alleen nog maar af plamuren en glad schuren.

Daarna begonnen met het maken van de traptreden, ze worden hier en daar nog wat bij gewerkt maar de basis is er.

Inmiddels heb ik al wat stukken van de romp klaar gemaakt voor de printer.
Het printen word niet eerder dan volgende week, ongeveer 18 uur print tijd per stuk.
dus daar gaat nog even wat tijd in zitten.



Mooi werk!!



Dank je Lex, ik ben zelf ook zeer tevreden over het verloop.

De updates liggen nu wat verder uit elkaar want ik kom nu in het werk wat tijd neemt.

Ik ben begonnen met het printen van de romp, elke print neemt ongeveer 18 uur in beslag dus daar zit wat tijd in.
Tevens ook begonnen met voor schuren en in de resin zetten, ook dit vergt meer tijd.

De eerste twee delen van de romp zijn geprint en nummer drie word nu aan gewerkt.
De omvang begint nu aardig duidelijk te worden.

Ik denk dat ik hierna maar eens een paar stukken dek ga printen.
Ook wil ik nog spanten printen voor extra stevigheid en om straks de WTC in te plaatsen.
In ieder geval spanten op de lijmnaden om deze sterker te maken.

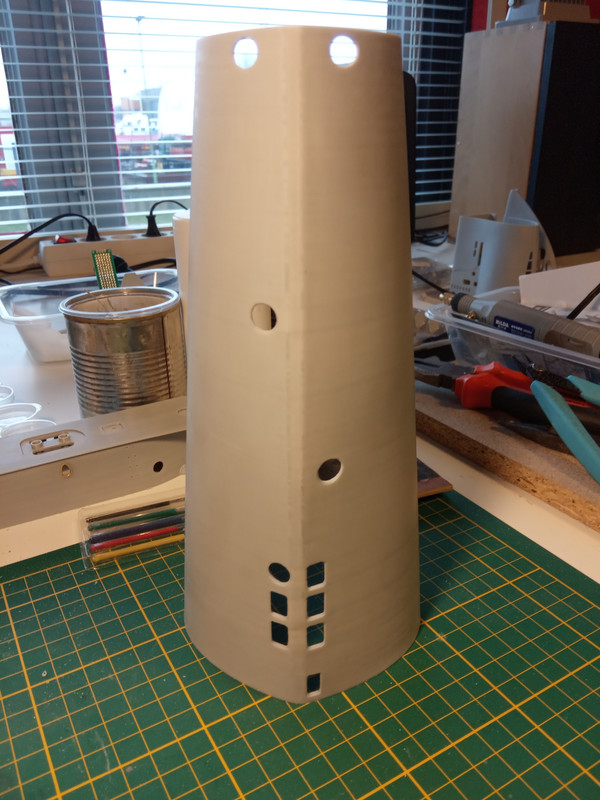

Het eerste stuk romp vers van de printer.



En na behandeling.

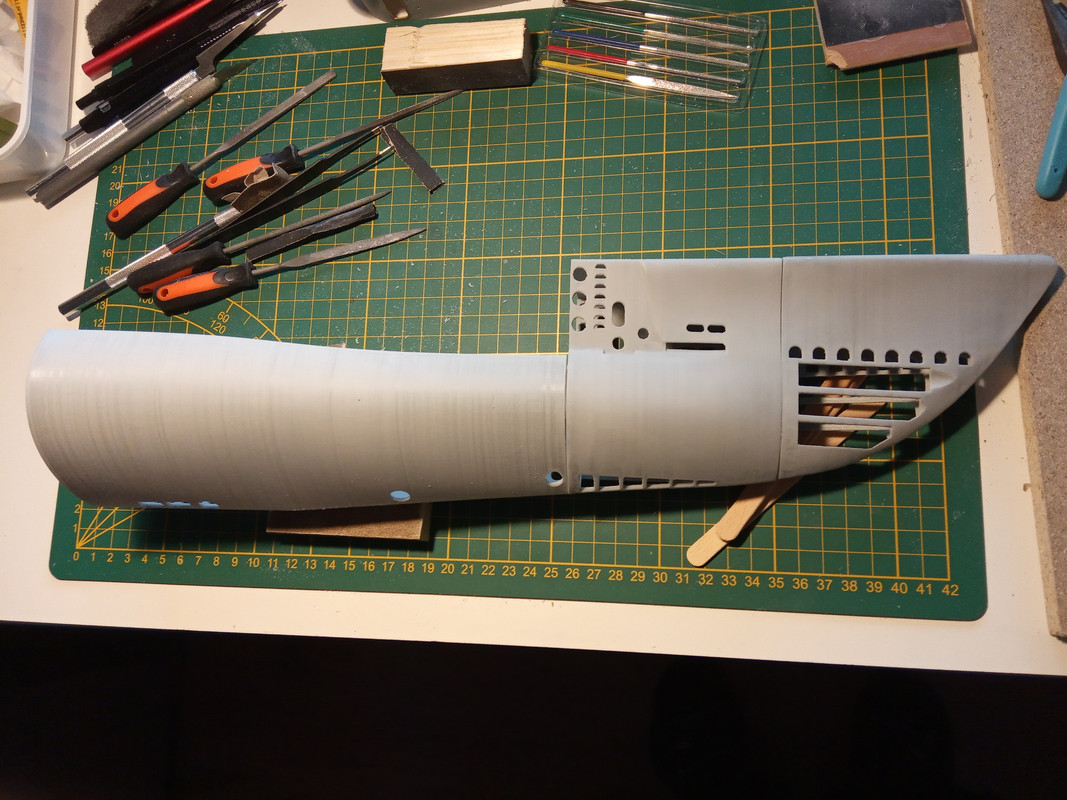

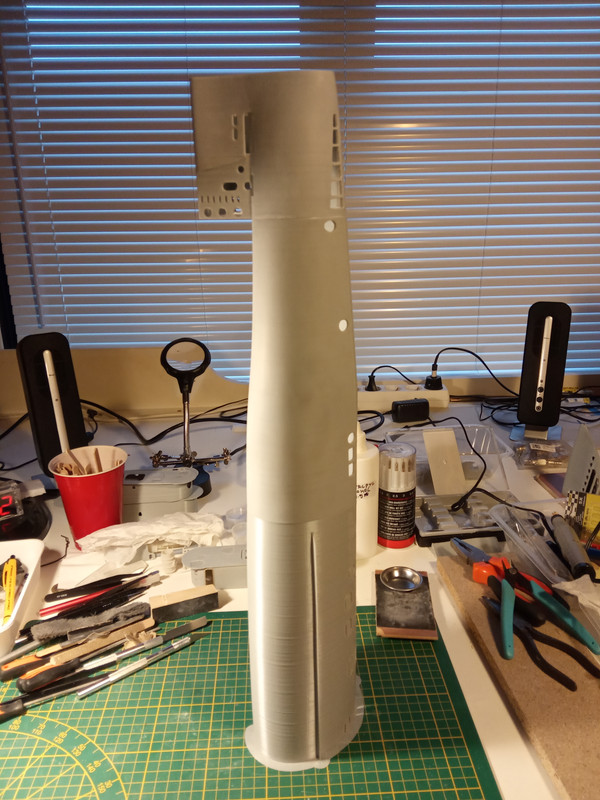

En hier samen met de twee boeg delen voor een wat completer plaatje.



En het tweede deel van de romp, deze is inmiddels ook in de resin gezet en voor geschuurd.

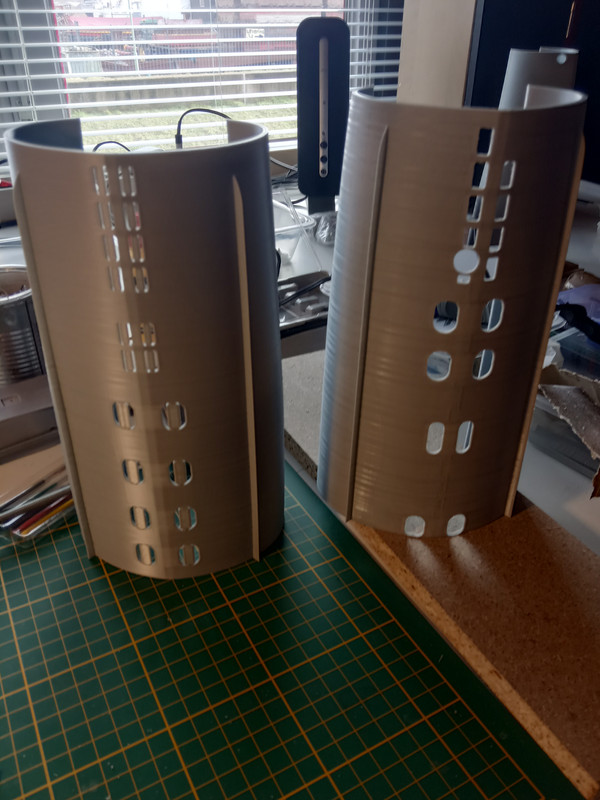

En een totaal plaatje.



Ziet er goed uit, wordt straks niet van de Revell kit te onderscheiden!



Je gaat lekker Henk, volg je ook op het 3d forum



Dank je wel Lex, dat vind ik een groot compliment

Inmiddels het derde stuk romp geprint, ik ben nu iets over de helft.
En het bereik van mijn camera word te klein

Hierna beginnen met de spanten, die komen in ieder geval op de lijmnaden om ze wat extra stevigheid te geven.
En de details van het dek af maken, dan kunnen de dek delen ook geprint worden.

Er is nog genoeg te doen

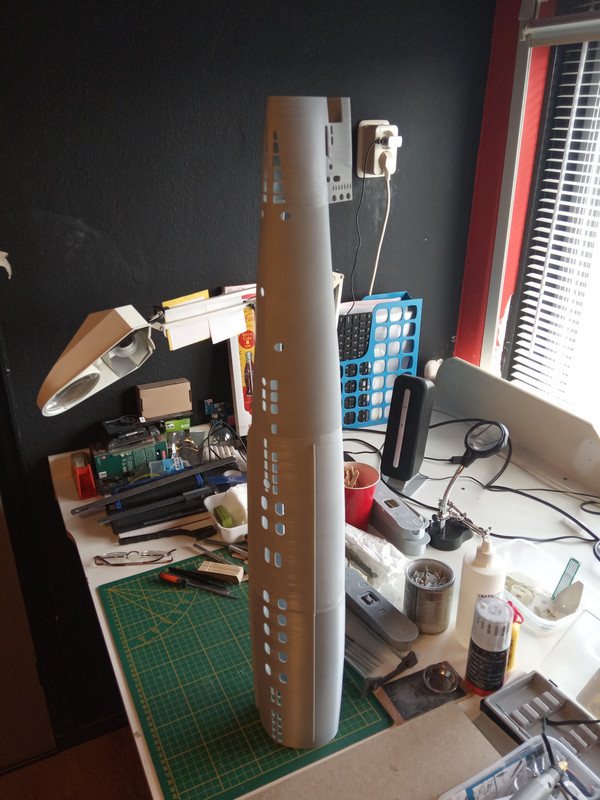

En alles eens met tape in elkaar gezet voor een totaal plaatje.



Hey Peter

Ja daar hou ik het alleen bij het print gedeelte, hier ga ik wat verder in op het bouwen.



Daar zijn we weer.

Ik heb inmiddels drie spanten geprint en in de resin gezet, dus die zijn klaar voor montage.
Deze spanten komen op de lijmnaden om hier wat extra stevigheid te verkrijgen en wat meer materiaal om aan elkaar te lijmen.
De spanten behandeld met resin zijn al behoorlijk stevig, en straks komt de WTC er strak in dus geeft nog meer stevigheid.

Tevens hebben ze een uitsparing voor de WTC.
De uitsparing is voor een WTC van 70 mm doorsnee, dit is waarschijnlijk te groot en ligt hij ook te diep.
Later als de WTC is bepaald en op welke hoogte hij moet dan print ik inzetstukken en lijm die in de spanten.
Op die manier heb ik de ruimte om alles goed op elkaar af te stemmen.

En ik lijm er liever stukken in dan dat ik alles straks moet uit vijlen als de boot in elkaar zit
Ik weet nu zeker dat er ruimte genoeg is.

Ook lopen de spanten een beetje door aan de binnenkant, hier komen straks de spanten van het dek op te rusten zodat deze niet door buigt.

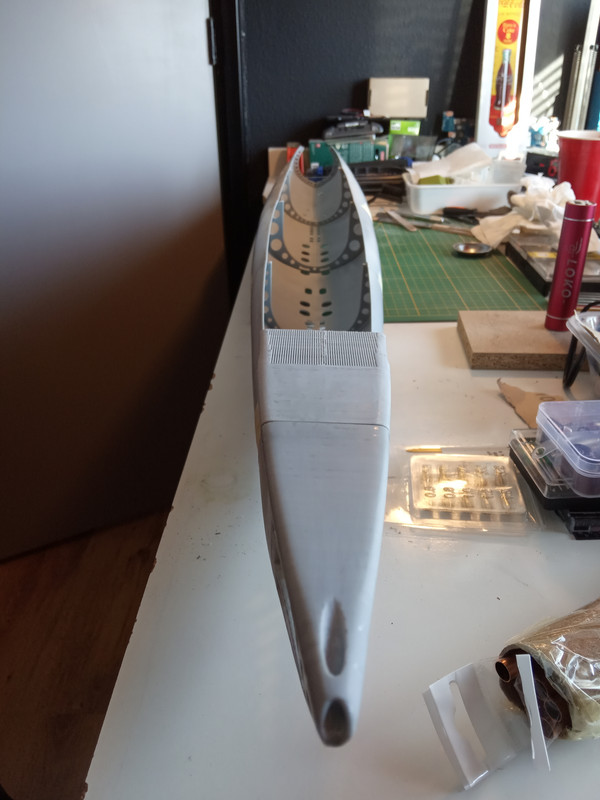

en hier de spanten losjes op hun plek om een idee te geven.



Ik zou de WTC zo groot mogelijk maken, dan kan er namelijk ook een zo groot mogelijke ballasttank in. Dat gewicht heb je nodig om toren en dek straks goed boven water te kunnen duwen.



Hallo Lex, bedankt voor de tip

Dan denk ik dat ik goed zit met die 70 mm, breder past ook niet door het dek.
En met 70 mm heb ik een flink lengte tot mijn beschikking, dus ook dat kan voor een groot deel voor een ballast tank worden gebruikt.



3d printer, echt knap!



Dank je p.m.

Ik denk dat het maken van het model in een 3D programma nog wel het grootste struikelblok is.
Maar waar een wil is een weg en men is nooit te oud om te leren



Gister was er even een tegenslag op de werf, ik was weer een stuk romp aan het printen met een print tijd van bijna 15 uur.
En ik het laatste uur stopte de printer ermee

Wat de oorzaak kan zijn:
Een corrupte STL bestand, of niet goed op de SD kaart gekomen.
Een beschadigde/versleten SD kaart.
Het model is niet goed.

Ik heb mijn SD kaartje geformatteerd en het stuk romp opnieuw door het slice programma gehaald en op de SD gezet.
De printer is nu weer bezig, maar even afwachten hoe het gaat.
Ik hoop dat het nu goed gaat want mijn rol PLA+ is bijna op.
Ik heb nieuwe besteld, dezelfde kleur en merk, echter het was niet op voorraad en komt hopelijk over een week.
En ik denk dat ik maar een nieuw SD kaartje bestel, die er nu in zit is al een jaar oud en ze houden een keer op.

Tegenslag hoort er bij, als alles altijd goed gaat is er ook geen lol aan



Het komt helemaal goed.



En inderdaad p.m. het kwam goed

Gister na het formatteren van het SD kaartje en het opnieuw slicen van het model een nieuwe poging gedaan.
Het was een spannende dag maar met een geslaagd einde, weer een stuk verder...220 mm om precies te zijn
Ik heb toch voor de zekerheid een nieuw SD kaartje besteld, ik vermoed dat daar het probleem ligt.

Ik had het volgende spantje al geprint, dus die heeft nu ook een huis.
Inmiddels het romp deel geschuurd en klaar voor een laagje resin.

Ik heb een uitsparing in het spant gemaakt, zoals het nu staat komt hier straks nog een inzet stuk in gelijmd waar de schroefassen doorgevoerd kunnen worden.
Maar dit word later bepaald wanneer de afmetingen van de WTC bekend zijn.
Mocht dat niet nodig zijn dan laat ik het zo, op deze manier hou ik het modulair en eenvoudiger om straks alles op elkaar af te stemmen.

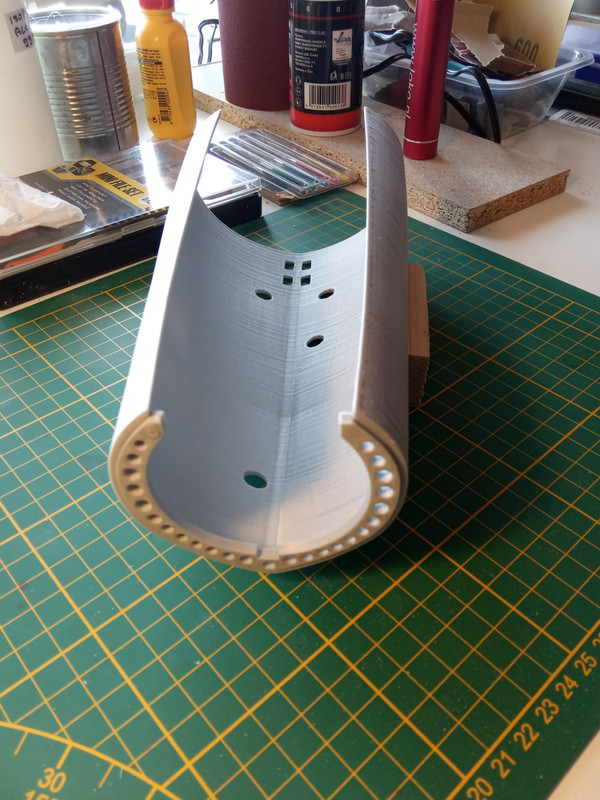

Het nieuwe deel.

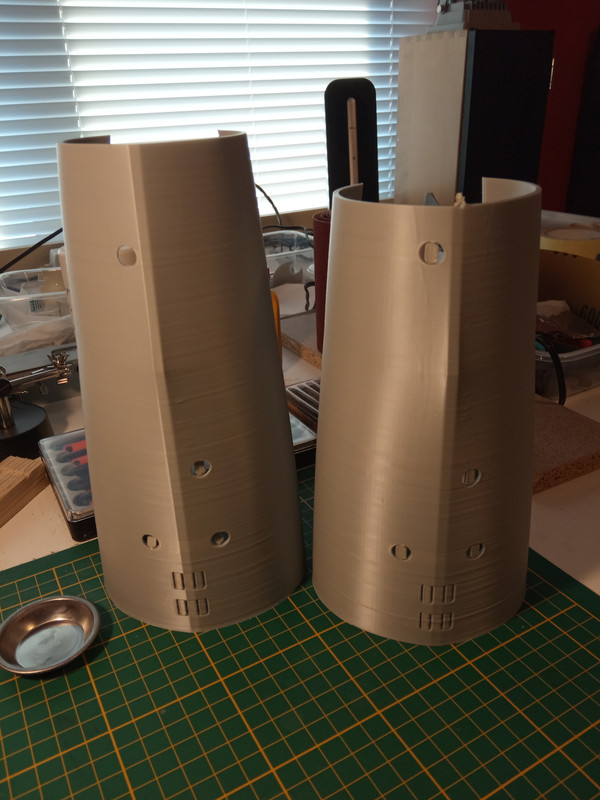

Het nieuwe deel met het mislukte deel er naast, net 22 mm te kort

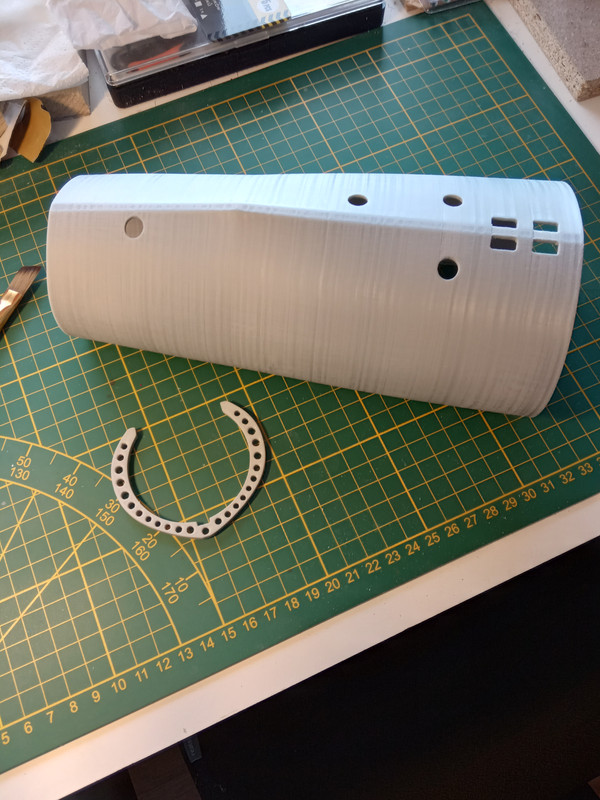

Het nieuwe deel geschuurd en klaar voor behandeling, het spantje is al klaar.



En het spantje zoals het straks op zijn plek komt.



Inmiddels het nieuwe deel met resin behandeld en geschuurd.

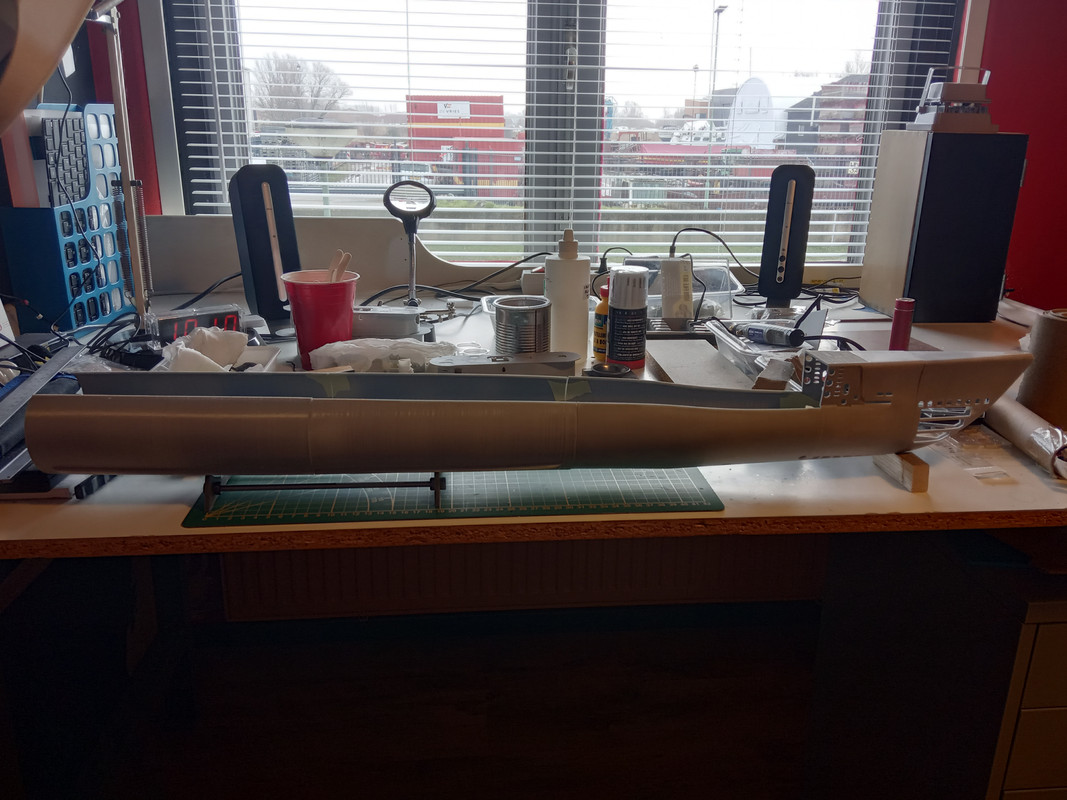

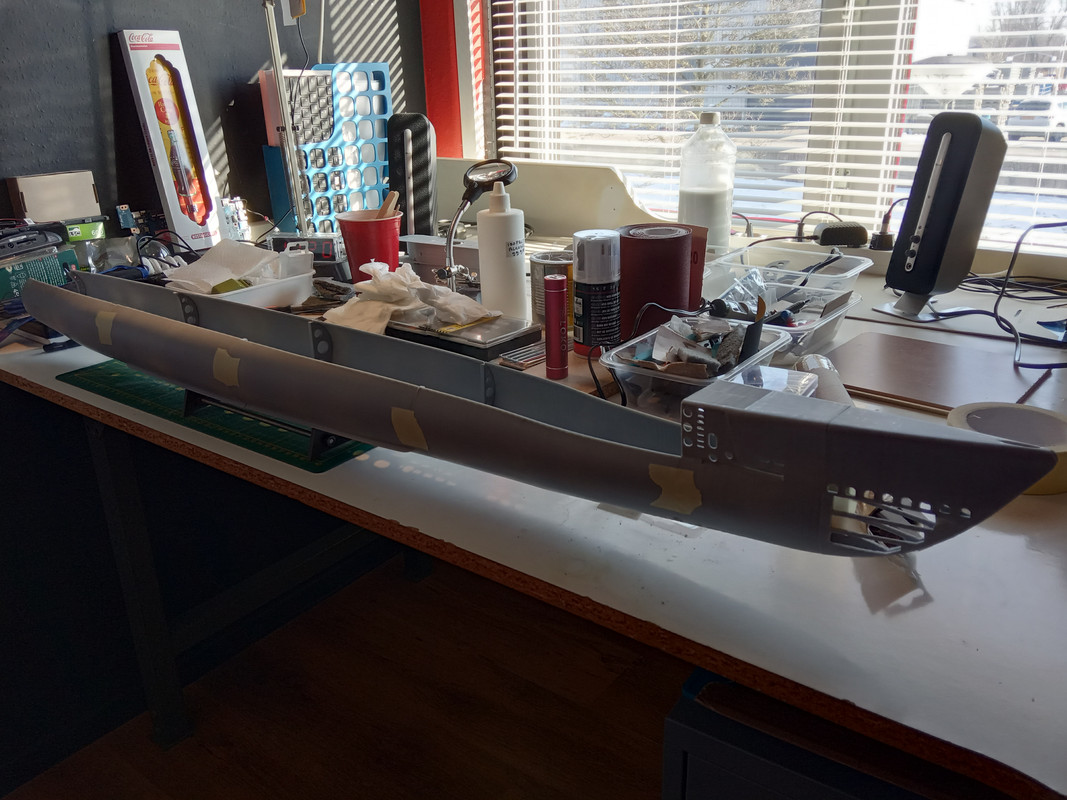

En het geheel met plakband in elkaar geknutseld om een totaal plaatje te krijgen.
Hij word lang en past al bijna niet meer in beeld
Ik ben nu wel blij met een groot werkblad

Bij een ruwe meeting denk ik dat de WTC grofweg 70 mm rond en 650 mm lang word.
Dat lijkt me een aardig volume om mee te werken.
