Recht boren

Discussie in 'Stoom techniek' gestart door teun winkel, 11 aug 2019.

  1. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.733
    Locatie:
    noord-limburg

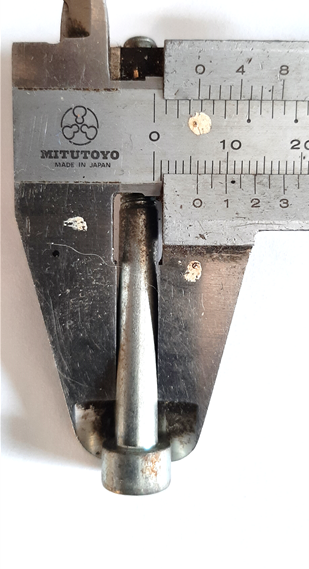

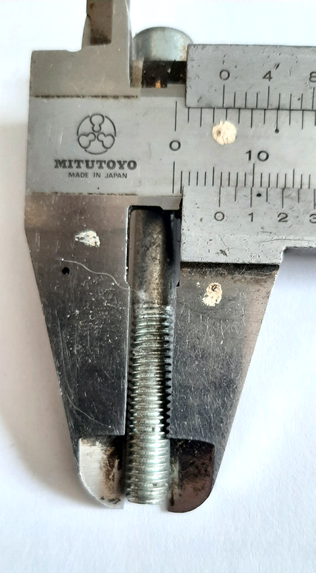

    Inbusboutjes

    upload_2022-2-5_10-34-3.png upload_2022-2-5_10-34-15.png
    Foto's w.p. 2-2022

    Ik kan er niks aan doen.
    Maar ik heb ook andere.

    Veel modelbouwplezier,
    Willum

    Potter vindt dit leuk.
  2. Mallegat

    Mallegat

    Lid geworden:
    28 aug 2019
    Berichten:
    506
    Locatie:
    Zuidholland
    Normale handelskwaliteit 8.8, zoals bij Hornbach te koop, zijn voor onze toepassingen vlgs mij prima geschikt.
    10.9 en 12.9 zie ik meer als "speciaal".
    Of zit ik verkeerd?

    Potter vindt dit leuk.
  3. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.733
    Locatie:
    noord-limburg
    Inbusboutjes
    upload_2022-2-5_11-41-4.png upload_2022-2-5_11-41-19.png
    Foto's w.p. 2-2022

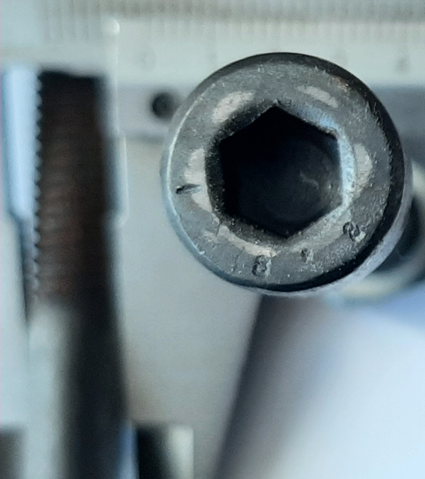

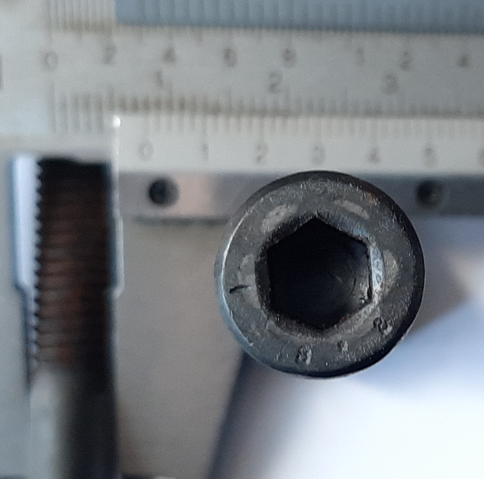

    De al eerder getoonde boutjes en deze op de foto zijn "8.8".

    Het gaat bij Jeroen niet om de treksterkte of iets anders maar om de maat van de stiftdikte.
    Als opspanasje moet dit ca. 8,0mm zijn.

    Als boutje-moertje maakt het weinig uit in de meeste gevallen.
    En dan is meestal het moertje redelijk precies aan de maat,
    Het boutje heeft vaak meer of minder speling.


    Veel modelbouwplezier,
    Willum

    Potter vindt dit leuk.
  4. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    699
    Locatie:
    Spijk, West Betuwe
    Volgens mij is dat de tolerantie van de hoogte van de kop!

    De tolerantie van de schacht zie ik niet staan in deze tabel? Of kijk ik verkeerd?

    Jeroen

    Potter vindt dit leuk.
  5. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.733
    Locatie:
    noord-limburg
    Potter en Stoompomp vinden dit leuk.
  6. Stoompomp

    Stoompomp In Memoriam

    Lid geworden:
    22 jul 2017
    Berichten:
    4.646
    Locatie:
    HELLEVOETSLUIS
    Inderdaad tolerantie van de kop.
    Ik heb gisteren de 10.9 gepakt, overgeschoten van een reparatie aan een AUDI 100..
    Kwal. 8.8 is de gebruikelijke handelskwaliteit.
    Henk

    Potter, JeroenDorr en willum vinden dit leuk.
  7. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.733
    Locatie:
    noord-limburg
    Kopgetallen van een stalen bout

    De getallen zijn de cijfers voor die staan voor de mechanische eigenschappen van een bout.
    Getallen staan voor treksterkte, kunnen zijn, 4.6, 4.8, 8.8, 10.9, 12.9.

    Het 1e getal komt overeen 1/100 van de nominale treksterkte (Rm) in N/mm².
    Dus bij een 8.8 boutje is de treksterke dus 8 x 100 = 800 N/mm².

    En het tweede getal is de verhouding tussen de nominale vloeigrens (Re) tot de nominale treksterkte (Rm) maal 10.

    Vermenigvuldigen van beide getallen levert 1/10 van de nominale vloeigrens op.
    Bij een 8.8 bout is de Re dus (8 x 8) x 10 = 640 N/mm².
    Deze getallen zeggen dus iets over vloeigrens en treksterkte.
    Deze getallen zeggen niets over de maatvoering.


    RVS bouten hebben weer een eigen kopcijfer bijvoorbeeld A2 of A4
    Etc.
    Dank aan Duursma.

    Potter en JeroenDorr vinden dit leuk.
  8. Stoompomp

    Stoompomp In Memoriam

    Lid geworden:
    22 jul 2017
    Berichten:
    4.646
    Locatie:
    HELLEVOETSLUIS
    Als ik vanochtend beter had opgelet, dan had ik het juiste bestand opgestuurd met de tolerantie van de steel.
    Ondertussen heeft @willum de DIN 912 geplaatst.
    Zie de juiste bijlage:
    Henk.


    Bijgevoegde bestanden:

    Potter en JeroenDorr vinden dit leuk.
  9. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    699
    Locatie:
    Spijk, West Betuwe

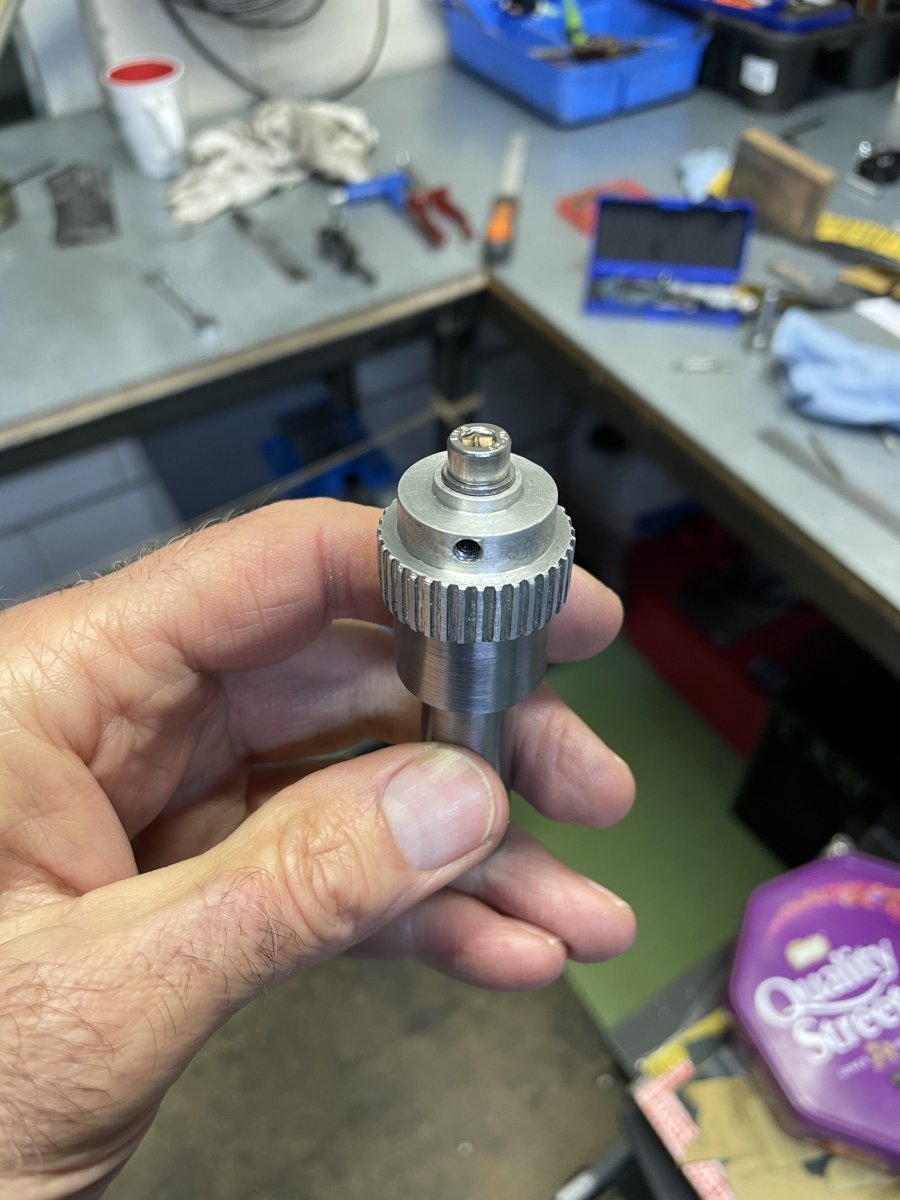

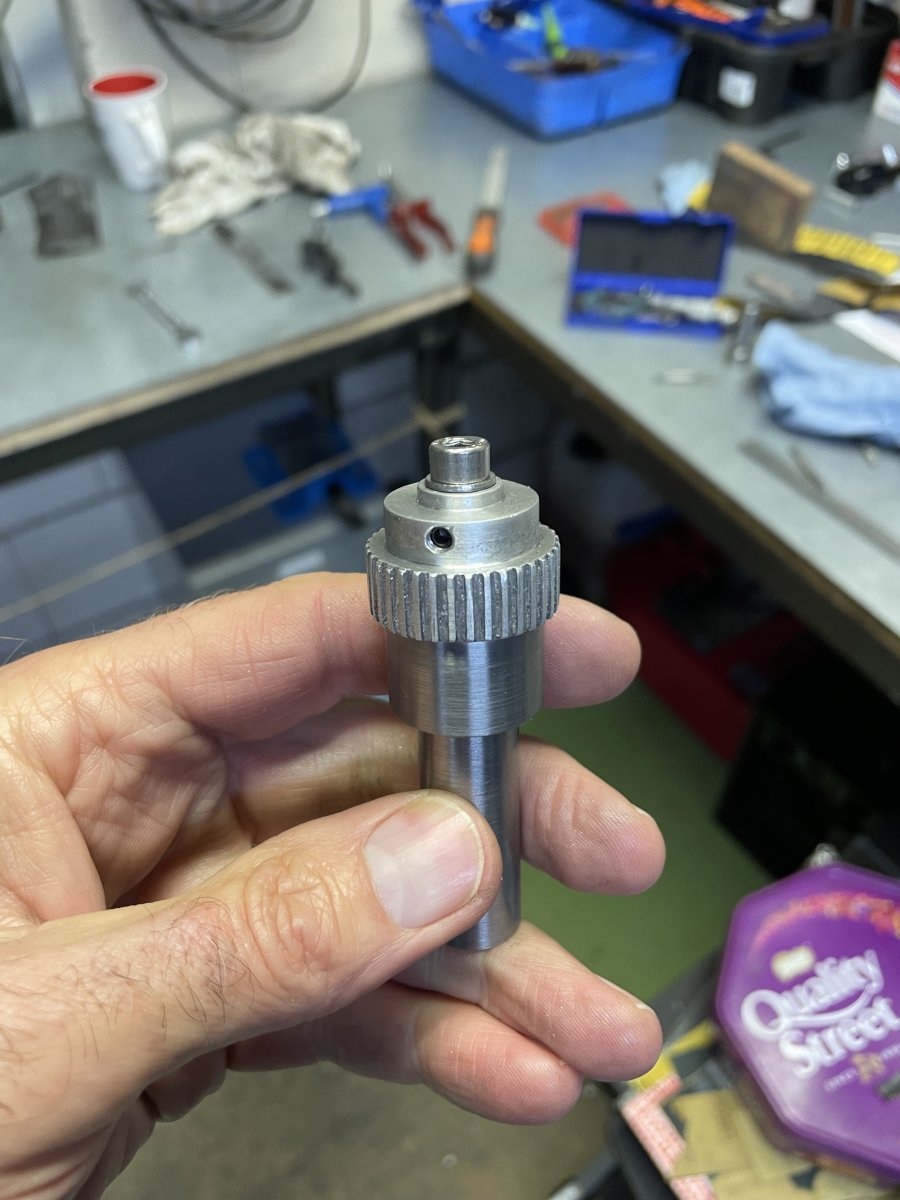

    Vanmiddag even een uurtje achter de draaibank om de opstpandoorn te maken. Is nu wel goed gelukt.

    Ik heb op de doorn een stukje van 8mm rond gedraaid waar het tandwiel precies strak overheen past, zonder enige speling. 17mm lang en het tandwielletje is 18mm breed. M5 erin getapt en een M5 inbusboutje met een ringetje houdt alles strak op zijn plaats. Ik had het hele boeltje in de vierklauw gemaakt en ik heb nergens meer dan 0,01mm uitslag op mijn klokje!!

    IMG_5387.jpeg IMG_5388.jpeg

    Het is niet te zien op de foto, maar deze inbusbout heeft al een conisch gedeelte van zichzelf inwendig. Even geprobeerd, past perfect op de losse kop center. Dus daar hoef ik niks aan te doen.

    Dit is het tandwiel waarvan ik de tanden nog wat dieper moet uitfrezen. Dan moet ik ook nog even een derde tandwieltje helemaal compleet maken. Ben benieuwd of ik verschil ga zien met de voorgaande aanpak (dus op een 8mm asje ingespannen)

    lasser, Potter en R Groen vinden dit leuk.
  10. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.307
    Locatie:
    Elburg
    Het tooltje ziet er goed uit Jeroen.
    Daar kan het niet meer aan liggen lijkt mij.
    Ik hoop dat je het nu gaat lukken, zodat je tevreden bent.
    Gelukkig is er hier hulp zat om ons te helpen met oplossingen.
    Fijn weekend en de groetjes, Ruud.

    Potter vindt dit leuk.
  11. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.733
    Locatie:
    noord-limburg
    Inbusboutje

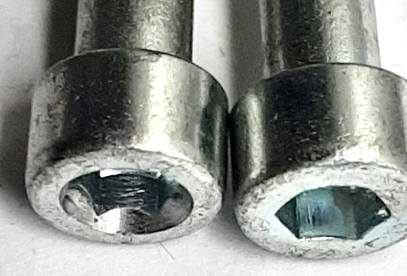

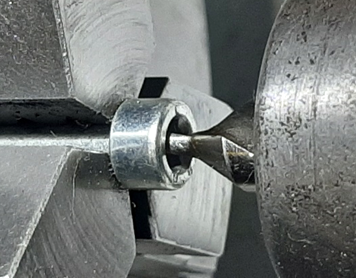

    De zeskant in de kop van het inbusboutje Is geen exact leunpunt voor je tegencenter.
    Het zeskant kan uit het midden liggen, het is er ingeperst, niet zuiver.
    Beter is misschien toch met een tegencenterboor 1/3 van de diepte uit te boren.
    Dan heb je een mooie in de center van de bout zittende leunkant voor je tegencenter.
    De center/zeskant van de kop hoeft niet de center van de bout onder de kop te zijn?

    upload_2022-2-6_11-43-11.png upload_2022-2-6_11-43-23.png upload_2022-2-6_11-43-32.png upload_2022-2-6_11-43-41.png
    Foto's 1x Jeroen Dorr. 3x w.p. 2-2022

    Het gaat immers precisie.

    Toegift,
    Dit centerboren voor dit gebruik kan natuurlijk ook bij gebruik van een zeskantbout inplaats van een inbusbout.


    Succes
    Veel modelbouwplezier,
    Willum

    Laatst bewerkt: 6 feb 2022
    lasser, Potter, JeroenDorr en 3 anderen vinden dit leuk.
  12. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    793
    Waarom maak je het stukje van 8 mm niet wat langer , boor je daar het center in en trek je er een stukje draad van M8 draad op waar je het vervolgens met een moer het tandwiel mee vast zet?
    Dan zit het center altijd in het midden.
    Dirk

    Potter en JeroenDorr vinden dit leuk.
  13. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    699
    Locatie:
    Spijk, West Betuwe
    Bedankt Willum,
    Ga dat nog even aanpassen voordat ik de tanden ga frezen.

    vandaag voor de vierde maal een blokje aluminium gedraaid. Nog even de borgboutjes, boren, tappen en dan kunnen weer gaan bandenfrezen.


    Heb vandaag ook nog een oud autootje gekocht. 24 jaar oude Jeep Cherokee. Vrijwel dezelfde die we hadden toen we in de VS woonde. Moet wel het een en ander aan gebeuren, dus ik heb de komende weken en maanden weer meer dan voldoende te hobbyen. Morgen ophalen.

    Jeroen

    Potter en R Groen vinden dit leuk.
  14. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.733
    Locatie:
    noord-limburg
    Heeft Jeroen al zeker 3 (of zelfs 4) tegencenter oplossingen.
    Mooi toch.

    Veel modelbouwplezier,
    Willum

    Laatst bewerkt: 6 feb 2022
    Potter vindt dit leuk.
  15. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    699
    Locatie:
    Spijk, West Betuwe
    Bedankt Dirk,
    jouw berichtje kwam binnen op het moment dat ik mijn vorige berichtje postte. Ik ga even kijken wat ik doe.

    Jeroen

    Potter vindt dit leuk.
  16. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.733
    Locatie:
    noord-limburg

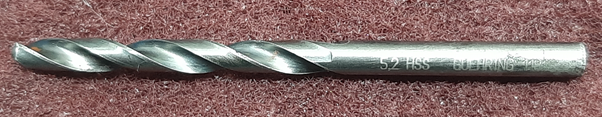

    Ontroesten

    In het nimmer aflatende zoeken naar oplossingen.
    Zoeken naar verbetering.
    Omdat dit een goed boortjes is dat ook wel wat kost.

    upload_2022-2-6_18-31-58.png upload_2022-2-6_18-32-11.png
    Ik had dit ook getest met puur schoonmaak azijn maar dit werkt anders.
    Foto's w.p. 2-2022
    Alleen nog even slijpen.

    Veel modelbouwplezier,
    Willum

    Laatst bewerkt: 6 feb 2022
    Potter, Marc w en kaapstander vinden dit leuk.
  17. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.733
    Locatie:
    noord-limburg
    Schroefdraad tappen

    Hulpje voor het tappen van schroefdraad.
    Er hebben al heel veel mensen een hulpmiddel gemaakt.
    upload_2022-2-11_19-57-43.png upload_2022-2-11_19-57-49.png upload_2022-2-11_19-57-55.png
    Foto's van "het net" Ze zijn ook te koop.

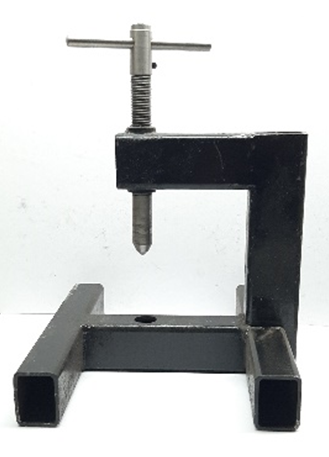

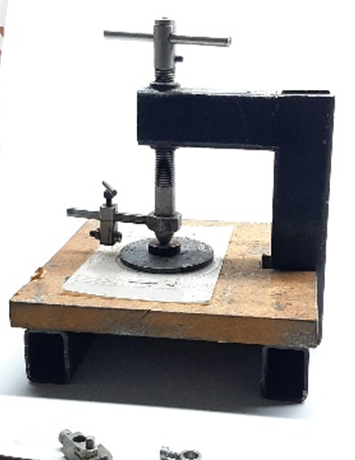

    Ik kom terug op een eerder idee, de pakking/cirkel/membraamsnijder.
    Kleine aanpassing in maatvoering en spindel.

    upload_2022-2-11_20-1-17.png upload_2022-2-11_20-1-49.png
    Foto's w.p. 2-2022

    Schroefdraad in de C-beugel is niet nodig, dit moet een schuifas met tapkopje worden.
    Morgen even wat staal op maat zagen.

    Veel modelbouwplezier,
    Willum

    Potter en R Groen vinden dit leuk.
  18. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.733
    Locatie:
    noord-limburg
    Anker omvormen

    upload_2022-2-11_20-6-53.png upload_2022-2-11_20-7-8.png
    Foto's w.p. 2-2022

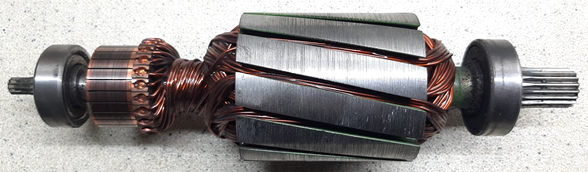

    Het is een anker uit een 24 volt dc motor van een elektrische palletwagen.
    Het veld heeft een permanent magneet.
    Het zijn forse wikkelingen, dus veel vermogen.

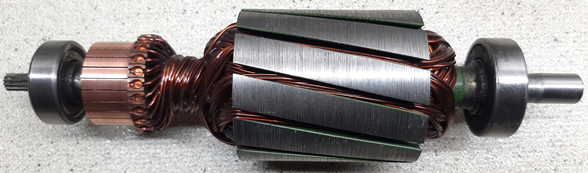

    De vertanding op de as is gehard maar is toch bezweken voor de draaibeitel.
    Nu is het een gladde as waar ik mee verder kan.
    De collector is opgepoetst en schoongemaakt.
    Morgen weer in elkaar zetten en testen.

    Elektrische palletwagen,
    ik heb nog gekeken,
    zal ik de pomp en hydrauliekcilender eraf halen
    en gebruiken voor een hydraulische pers.

    Ik ben een hergebruiker.
    Veel modelbouwplezier,
    Willum

    Johannes59, Potter en R Groen vinden dit leuk.
  19. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.733
    Locatie:
    noord-limburg

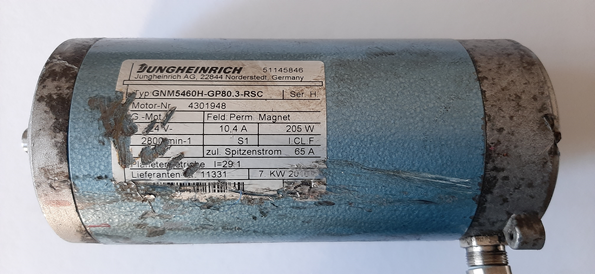

    DC 24 volt motor
    Foto w.p. 2-2022

    Het anker is klaar en weer in de motor geschoven.
    Vooraf nog de koolborstels en de houder schoongewassen.
    Schroeven aangedraaid en de moter met 12 volt getest.
    Loopt als een snorrend poesje.
    Nu nog even een voeding maken.

    Het plan is om deze sterke bengel als dremel op de draaibank te gaan gebruiken.
    Ik kan kiezen ik heb nog een soortgelijke motor als alternatief.
    We zien wel.

    Veel modelbouwplezier,
    Willum

    Potter en R Groen vinden dit leuk.
  20. Stoompomp

    Stoompomp In Memoriam

    Lid geworden:
    22 jul 2017
    Berichten:
    4.646
    Locatie:
    HELLEVOETSLUIS
    Anders kan je hem nog als een mooie hangmotor gebruiken met een stevige flexibele as.
    Succes. Henk
