router aankoop.

Simpel. bij 2.5D machines(dus 3 assig) zul je altijd vanaf het xy vlak moeten bewerken.... Hoe wil jij dan scherpe binnen radiussen krijgen?



hmm... nee, stel je neem een 3 mm frees, 2-snijder of ronde bol , maakt niets uit Op welke manier je hem ook plaats , je zal altijd dezelfde radius krijgen, of je hem nou XY bewerkt of XZ..

Toch ?!?



het licht aan de vorm van de tand een ronde tand kan met 2.5 een punt tand niet om dat in de hoeken de frees niet kan komen.
door het te maken tand wiel in de rotatie as te plaatsen en dan met 3d het tand wiel te bewerken kan het weer wel.
bij 2.5d kan je een bakje frezen maar je kan de randen van het bakje weer niet een ronde kant geven want dat is weer 3d.



Om tandwielen te frezen heb je moduulfrezen nodig.
Of je het nu cnc doet of conventioneel.
De vierde as heb je dan nodig voor de verdeling van de tanden.
Theoretisch zou je het 2,5 D kunnen frezen maar dan heb je wel heeele kleine diameter freesjes nodig om bijvoorbeeld moduul 1 te kunnen frezen en dat werkt niet
Als je nu een hele grote tand zou hebben zou het wel mogelijk zijn maar dat komt in de modelbouw niet voor .



Met een 4e as en een goed cam pakket kan je probleemloos een tandwiel frezen hoor.... Alleen we met n klein freesje na frezen.



Met een moduulfrees en vierde as heb je geen cam pakket nodig om een tandwiel te kunnen frezen.



module frees doet het zelfde als een frees maar dan via cam software de tand form van de frees komt op het zelfde neer het punt is de vorm van de tand en hoe te freesen.
met een cam paket of het nu 2.5 of 3 d cam je bepalen of iets kan.
stel je freest eerst voor met een x frees en daar na met een 2mm frees dan is de binnen hoek heel erg klein na genoeg ok het is maar net hoe je de tand ondwerpt als je hem dus net iets dieper maakt zal het niet uit maken voor 2.5d frees werk.
maar net iets groter bepaald weer de diameter het is dus een optelsom van wat wil ik binnen welk bereik en kunnen kwa frees werk.



over dit onder deel hoe een tand wiel te maken kunnen we beter een andere draad starten anders word dit een bende in deze draad.



Oh ... nu is het duidelijk , het is als de zijkanten afgerond moeten worden..., dan moet het met een 4e as.... ik ging tot nu toe uit van een "bakje" zoals Michel zei



goed ben druk in de weer geweest met de nieuwe stuurkast toen het weer voor jaar leek wat van korte duur was heel af en toe toch weer verder bouwen en ben nu op het punt het geheel draaiend te maken zo dat ik de zij panelen kan bewerken als dat klaar is kan ik het geheel af bouwen.

aan de rechter kant de voedingen 48 volt daar naast 7 drives voor 2 machinen via een ralai schakel ik of de 1 set aan of de 2 set.
daar weer naast de brain daar onder de rest kwa schakel matriaal laag spaning en lings onder in nog een 18 volt en 5 volt voeding op een alu plaat om het geheel goed afte schermen.

to tot



Ziet er strak en opgeruimd uit. waarvoor heb je eigenlijk 7 drivers nodig? Ik kan ze (op basis van de rest wat ik zie hier in het topic) niet plaatsen..



Goed lezen : 2 (CNC) aparaten!



Ah dan kan ik het ineens wel volgen



Ziet er netjes uit.
Krijg je daar geen warmteprobleem? Ik zie geen koelventilator!

Dirk.



Ik zie niet eens koelgaten.



koeling komt er nog in we zijn nog lang niet klaar stap voor stap verder.

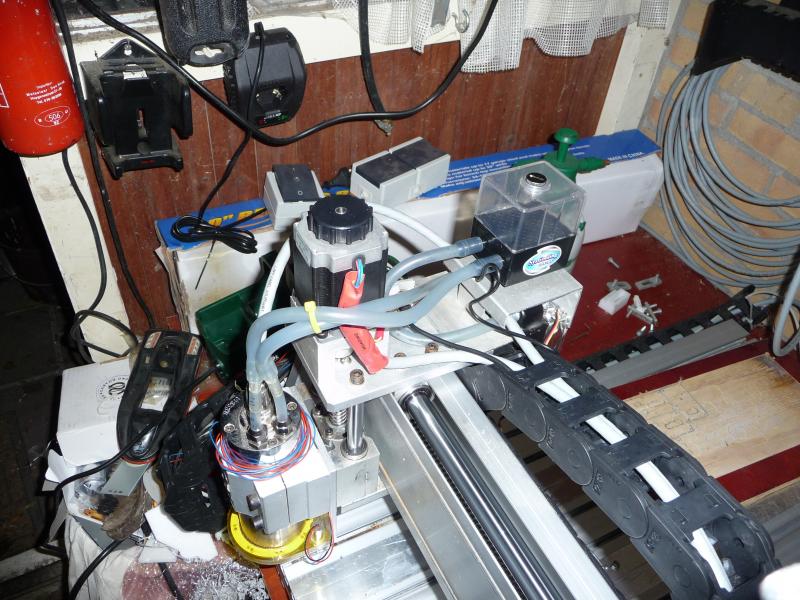

druk in de weer met het nieuwe water koeling gebeuren.
en nog wat andere dingen.
