Show hier je Multicopter, foto's en spec's!!

Gisteren een hele zak props gesloopt en een zwik accus leeggevlogen met beiden maar ik ben om KISS it is!



Dozer 230 is klaar. Frame heb ik zelf getekend met sketchup en laten frezen door quadron.
details zie blog http://dozer260.blogspot.be/



Nou ik ook maar eens dan.

Zoals sommigen misschien weten heb ik een Cheerson CX 20 waar ik in het begin niet zo veel geluk mee heb gehad. Want bij de 2e vlucht had ik al een flyaway met crash tot gevolg. Gelukkig heb ik het op kunnen lossen en met korting een 2e kunnen kopen waar ik tot nu toe erg veel succes mee heb.

Ik heb ervoor gekozen om echt budget te gaan. Aangezien ik een beginner ben en niet teveel geld kwijt wilde zijn als het fout ging. Wat bij mij ook gebeurde. Maar gelukkig heb ik nog een heleboel reserve onderdelen nu dankzij die eerste crash. Tevens heb ik wat extra props, propguards en een bodykit besteld voor het geval dat. Iets zegt me dat ik dat in de toekomst vast nog wel een keer nodig ga hebben.

Ik zal even alles op een rijtje zetten voor de mensen die geinteresseerd zijn of ook echt een budget van het budget quadcopter willen, ik zet ook gelijk een link en de prijs erbij alhoewel de prijs soms wat veranderen bij die chinese winkels, al hoewel het alleen maar goedkoper kan zijn tegenwoordig.

Cheerson CX 20 @ €220,-
Eken H9 4K (1080p@60fps) Action Camera met een heleboel extras die erbij zitten zoals duikhuis etc@ €48,50
Eken H9 spare battery @€3,95
Cheerson CX 20 Protection Cover and Propeller @ €11,63
4x red/white propeller beschermers @ €3,45
Eachine 700TVL 1/3Cmos FPV 110 degree with 32ch transmitter 200mw transmitter met camera @ €23,27
Eachine RC832 Boscam FPV 5.8gh 32CH Wireless AV Receiver @ €17,90
FPV 2 Axis Brushless Gimbal with Controller @ €40,29
5.8G Gain Petals Clover Mushroom Antenna set @ €7,15
FPV 7inch TFT-LCD Monitor @ €39,39
FPV Phone Holder Clamp Monitor Mount @ €5,81
Cheerson CX 20 Spare Body Shell @ €32,38

Dus ja, dat is mijn budget FPV&film quadcopter set. Voor een eurootje of 300 @ 400 hoe gek je het wilt maken. Het kan volgens mij echt niet goedkoper dan dit. Al helemaal niet als je de eerste quadcopter niet sloopt, dus voor mij persoonlijk was het ietsje duurder. Maar als je dit alles bij elkaar optelt, of alleen de noodzakelijke dingen besteld en dus niet zoals ik 2x een quadcopter moet aanschaffen (al hoewel je dan niet een 2e accu hebt en/of reserve onderdelen) dan is dit denk ik de beste instap keuze qua prijs/functionaliteit/"kwaliteit"

Ik heb alleen de gimbal nog niet in de praktijk getest, alleen hier binnen om te kijken of die recht blijft. Ik hoop snel te kunnen vliegen als het lekker weer wordt. Dit alles bij elkaar weegt 1800 gram, volgens mij zit ik dan echt aan het limiet. De camera met duikhuis kon in ieder geval 7 minuten, ik denk met deze gimbal maar 5 minuten. De echte resultaten zal ik wel snel hebben.

En dan hier de foto's van mijn bak ellende. Zoals je kan zien heb ik al flink gebruik gemaakt van lijm en ducttape. En mijn afstandsbediening is ook de mooiste ooit



Hierbij men laatste build.
Quanum 700 Spider.

- Motoren Quanum 700kv
- Multistar slim 30a v2 ESC (BLHELI)
- Wookong flight controller met bluetooth led
- Hextronic leds (politiestijl, blauw-rood)
- 12x4 props
- Tarot T2D gimbal
- Hobbyking distribution board

Ben van plan hier een x8 configuratie te maken, maar momenteel zijn de motoren in backorder. Dus nog even wachten.









Comments?



Geinspireerd door de blackhout van dragoncave heb ik ook mijn eigen quadcopter ontworpen en gebouwd.

Specs:
Naze32
Multistar Elite 2204 2300KV
Afro esc 20amp



diatone grasshopper 160 frame
dys 1806 2300kv motors
little bee 20 amp esc's (hoe calibreer je deze?De motors beginnen pas bij half trottle en krijg ze niet normaal!)
cc3d fc
dsmx satellite receiver
200mw mini vtx (banggood)
mini camera (banggood)
dal 4045 triblades



Mijn 3D geprinte T4 Quadcopter.
Resolutie 0,2mm, 50% infill, materiaal ABS.
Model komt van Thingiverse.com.



Uitgerust met JIYI P2 Flight Controller,Frsky V8FR-II ontvanger, LDPower D300-2 motor en esc set, 10 inch props, 3S 5200mAh Lipo en Wfly WFT09 zender met Frsky 2,4Ghz module.
Wordt verder nog uitgerust met twee witte props voor, een onboard action cam en een fpv camera met OSD.
Zender wordt dan voorzien van een extern LCD Schermpje.

Fred



Dozer 190 is klaar. Frame is zo goed als identiek aan mijn vorige build (dozer 230). De armen zijn korter. Max 4 inch props. Eveneens laten frezen door quadron. Details zie blog http://dozer260.blogspot.be/

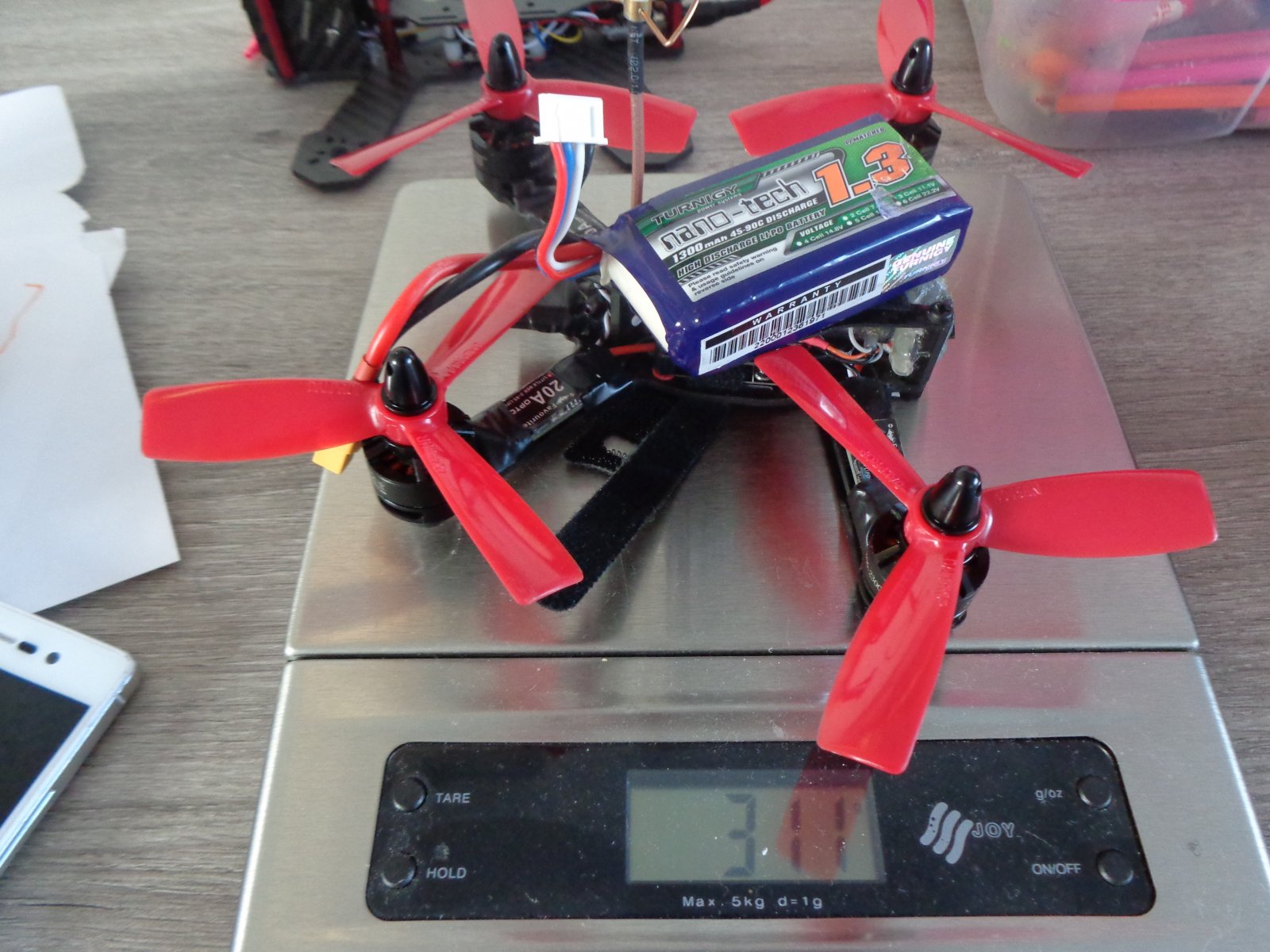

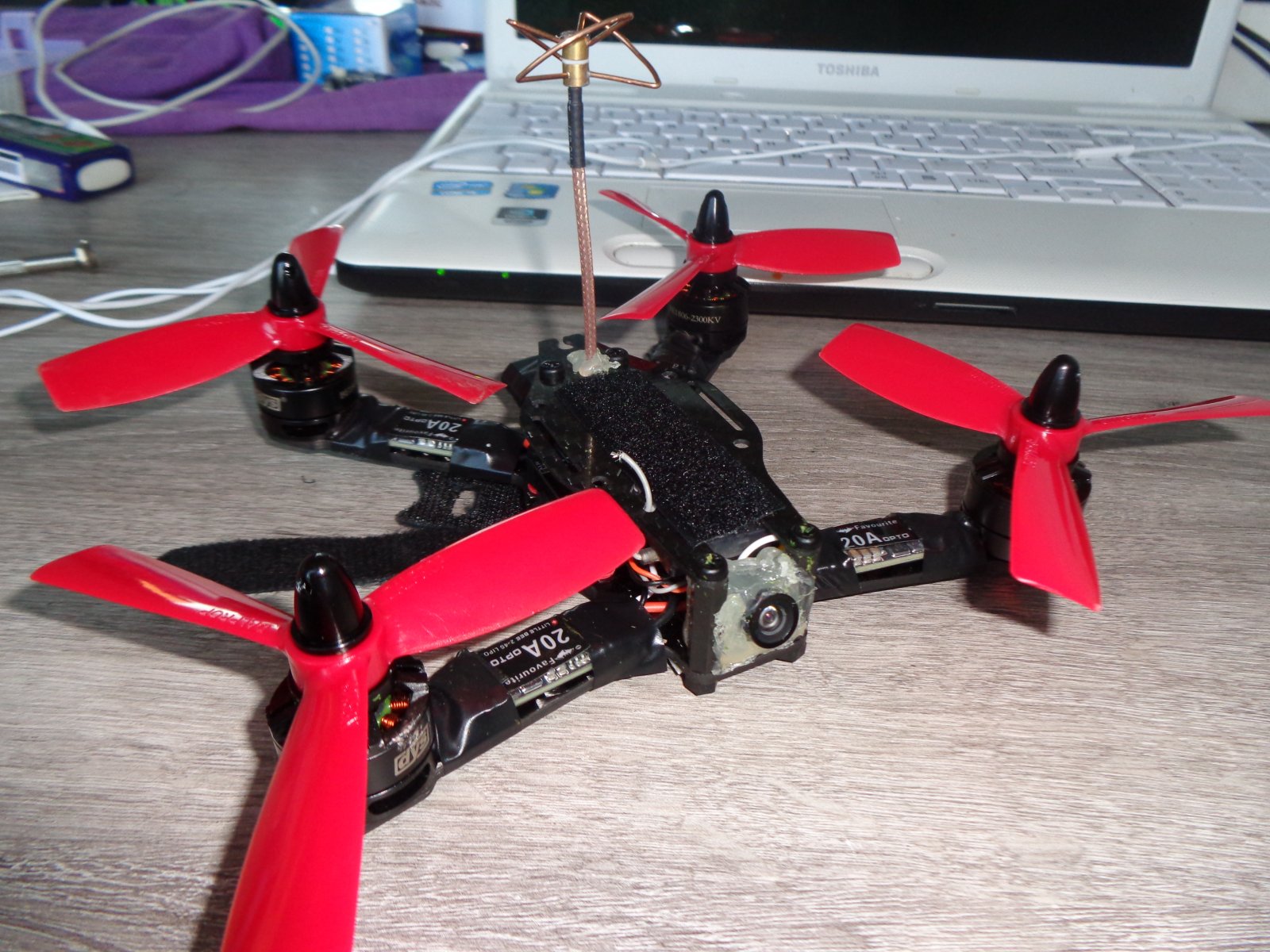

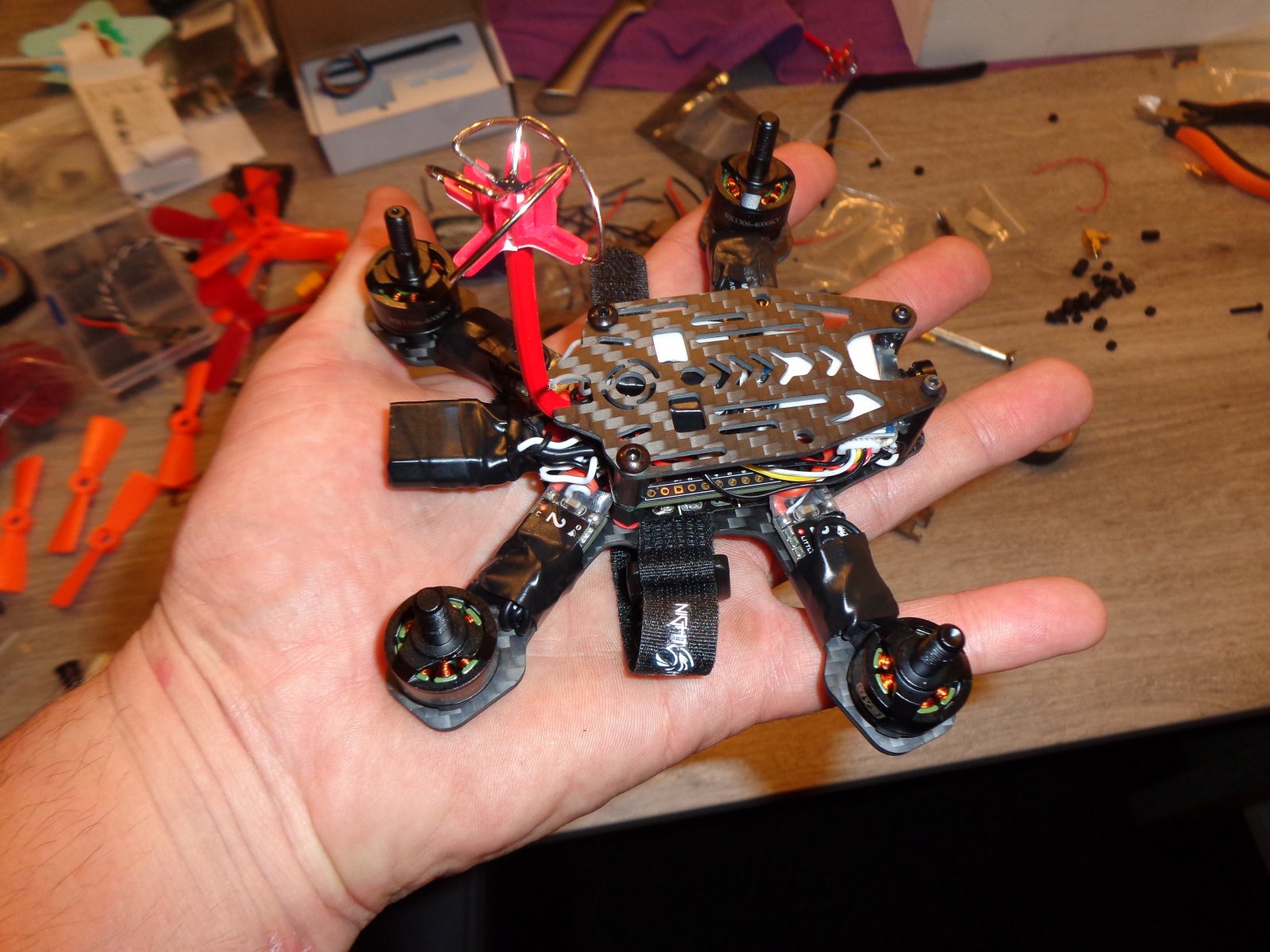

diatone grashopper heeft gebroken arm en mist wat stukken standoff dus alles maar in de rotor x atom gepropt.Alleen de motors vervangen voor 1306 4000 kv en natuurlijk 3 inch props erop.



Kleinnnnn, supervet, benieuwd hoe t vliegt



een Syma 8C , een eenvoudige redelijk robuuste quadcopter 50 x 50cm een goeie 700 gram heel stabiel en vooral prijslijk

Brand Name: Syma
Item Name: 2.4G 4CH RC Quadcopter with 2MP 5MP Wide Angle Camera
Item NO.: Syma X8C
Color: Orange, White
Frequency: 2.4G
Channel: 4CH
Control Distance: 100m
Playing Time: 7mins
Charging time: About 200mins
Battery: 7.4V 2000mAh Li-on
Battery for Transmitter: 4 x AA battery (not included)
Product Size: 50 x 50 x 19 cm
Battery Size: 9 x 3 x 1.5cm
Box Size: 35 x 35 x 17cm
Package Weight: About 1856g


Features:
With camera, can take video and picture.
With headless mode function.
The 6-axis system allows the quad to be hand launched.
6-Axis gyro quad-rotorcraft flight, strong stability,can easily implement various flight movements, stronger wind resistance, easier to control.
2.4 technology adopted for anti-interference.even more than one quadcopter is flying at the same time they will not interfere with each other.
The quadcopter can fly both indoor and outdoor.Including 4CH digital proportional RC system.
Function: Video/Photograph/Raise & Down/Forwards & Backwards/Left & Right Turning/Left & Right Flying/Hovering/360 Degree Rotating



vloog goed tot ik een motortje de draad heb beschadigd nu valt die ene motor uit met vol gas.nieuwe motortjes al onderweg alleen jammer dat het weer 2 weken wachten is.Na de bouw zei ik nooit meer zo'n kleintje dit was echt te gek maar nu denk ik toch weer aan die raju van rotor x haha nog nooit hex gehad dus wie weet binnenkort



Mijn Grasshopper is ook wat geupgrade, dunne onderplaat gaf problemen, trillingen naar de fc was het grootste probleem, dus een nieuwe wat dikkere plaat laten maken bij slotracers met wat aanpassingen aan oa de uiteinden van de armen aangepast op de 1806 motoren en alle onnodige uitsparingen achterwege gelaten voor meer stevigheid



toch maar weer een 250 gekocht (wat moet je anders met je vakantie geld he)

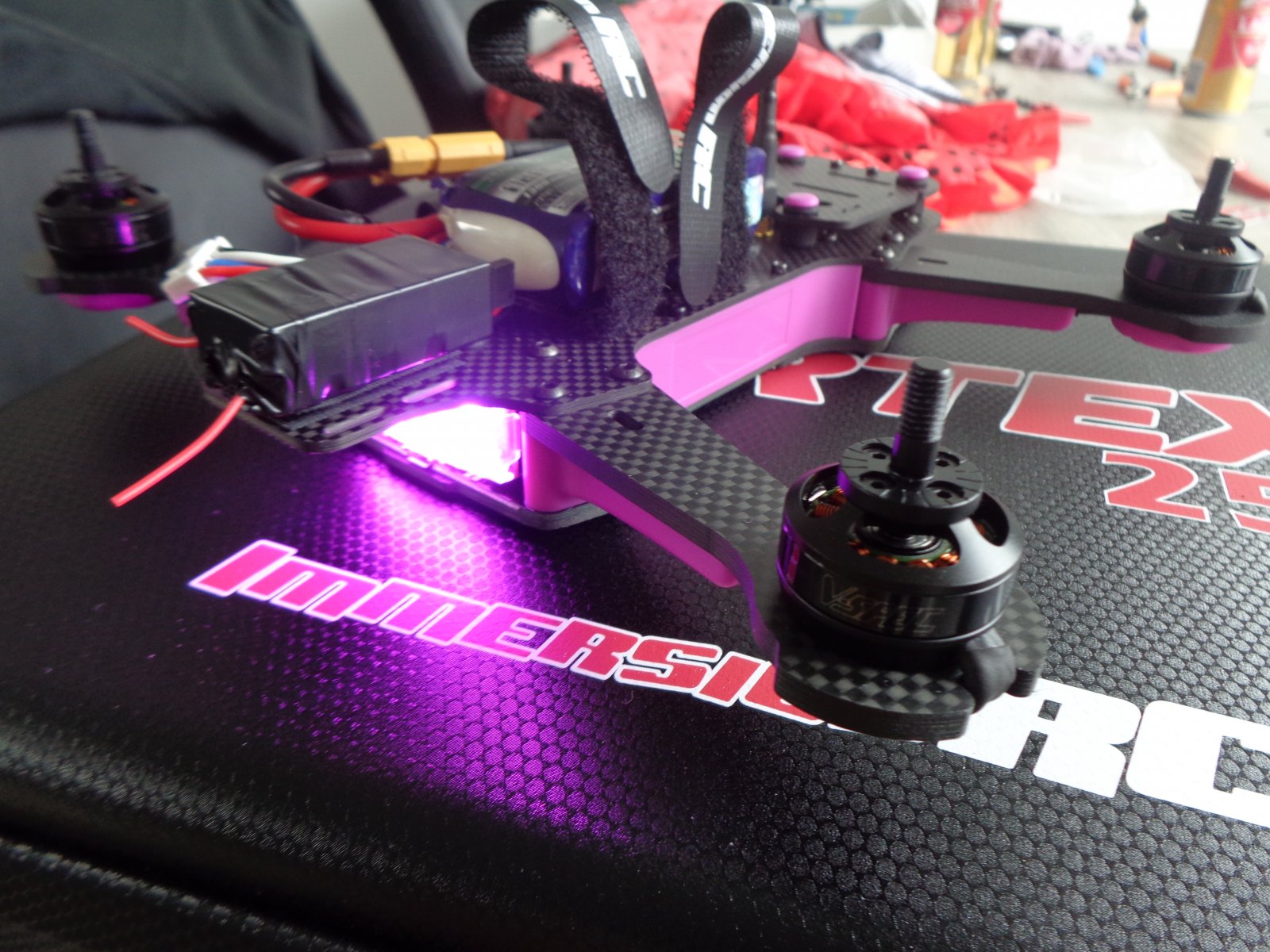

vortex 250 pro met lavender colour kit.Het is wel weer wennen hoor zo'n grote voelt beetje lomp en groot aan.



Toch maar eens aan acrotje gebouwd!

IMG_1200 door Astudillo geplaatst op 23 jun 2016 om 14:25

IMG_1202 door Astudillo geplaatst op 23 jun 2016 om 14:25

IMG_1203 door Astudillo geplaatst op 23 jun 2016 om 14:25

Frame: Armattan F1-6 Acro
Fc+Pdb: F1FC
Esc: 24A Kiss
Motors: Emax2205 2300KV
Rx: FM800 Fasst
Props: Dal 5x4.5x3BN

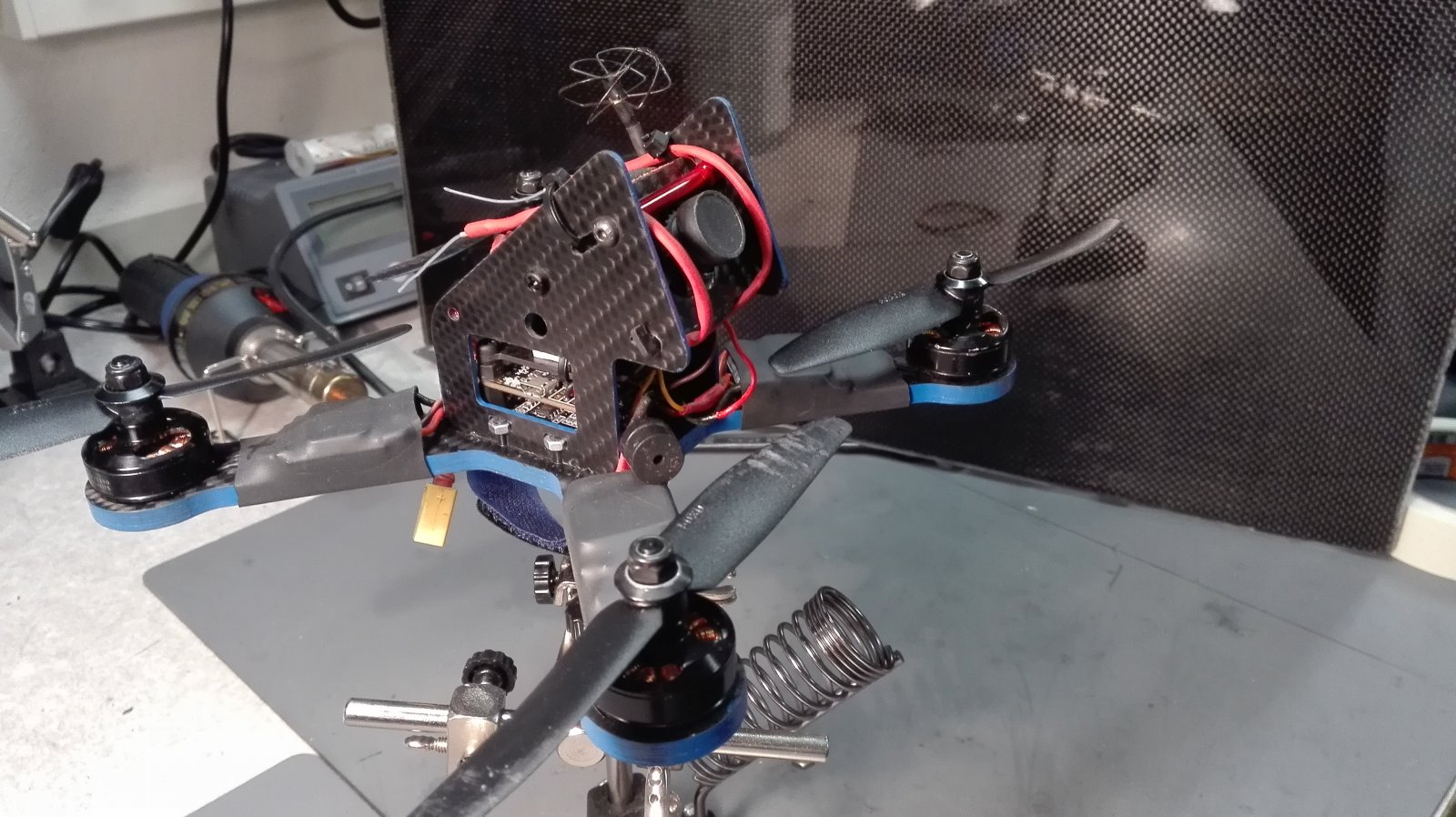

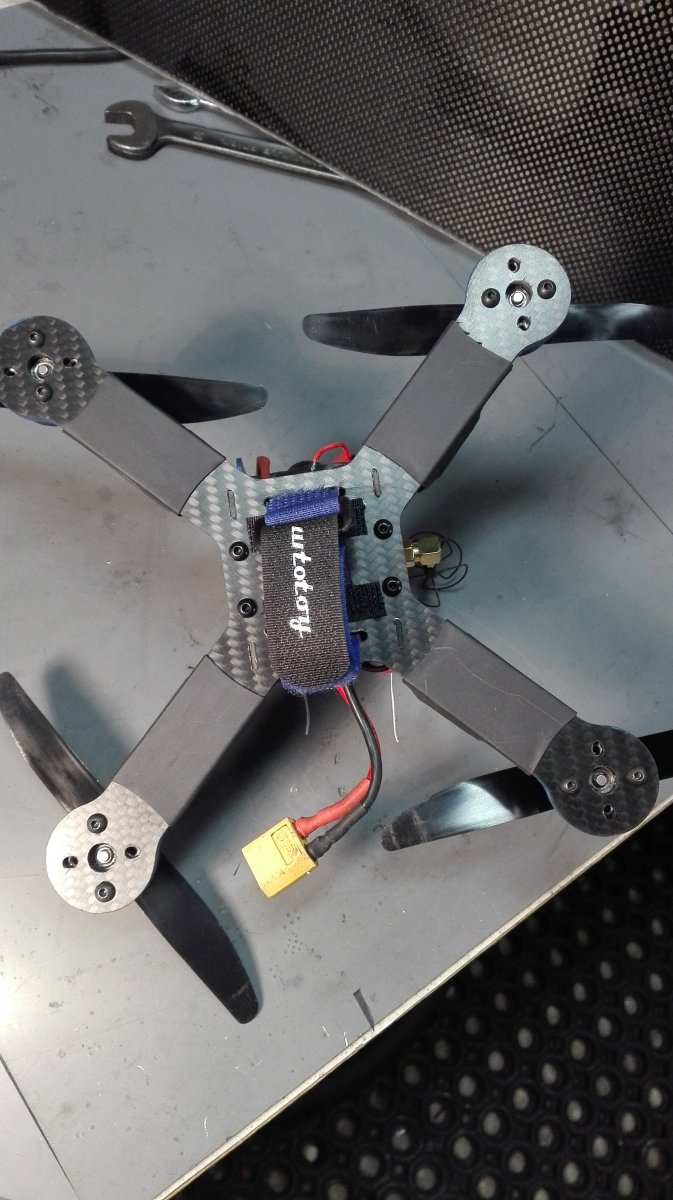

Mijn aangepaste "Krieger" uit een stuk CFK 5mm,(motoren zitten 2,5mm verzonken in de armen) )



Ziet er goed uit! Als ik reserve onderdelen nodig heb voor m'n echte krieger weet ik je te vinden



Mini-H van G10, vliegt als een droom! Voor mij ook de eerste keer dat ik Scorpion motoren koop, maar daar heb ik zeker geen spijt van.



motoren zijn absoluut super, nadeeltje, alleen per 2 te koop...(had een propadapter afgebroken en moet er dan meteen 2 pakken)



Kijk wel uit als je op 4s gaat met esc's en die props, dan ga je dik boven de 30a trekken
