Show hier je Multicopter, foto's en spec's!!

op slot



Vandaag mijn nieuwe vlieg camera getest..



Ik werk met Sony Vegas.

Gr. Jasper

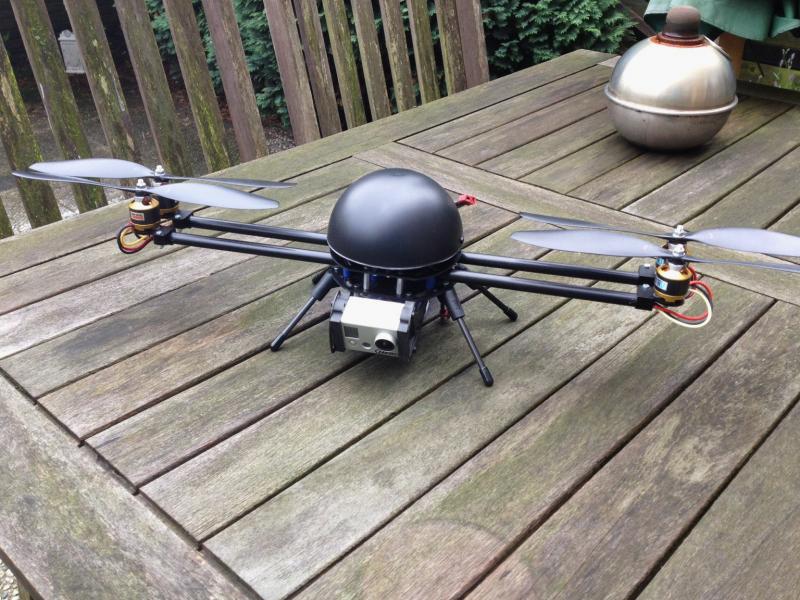

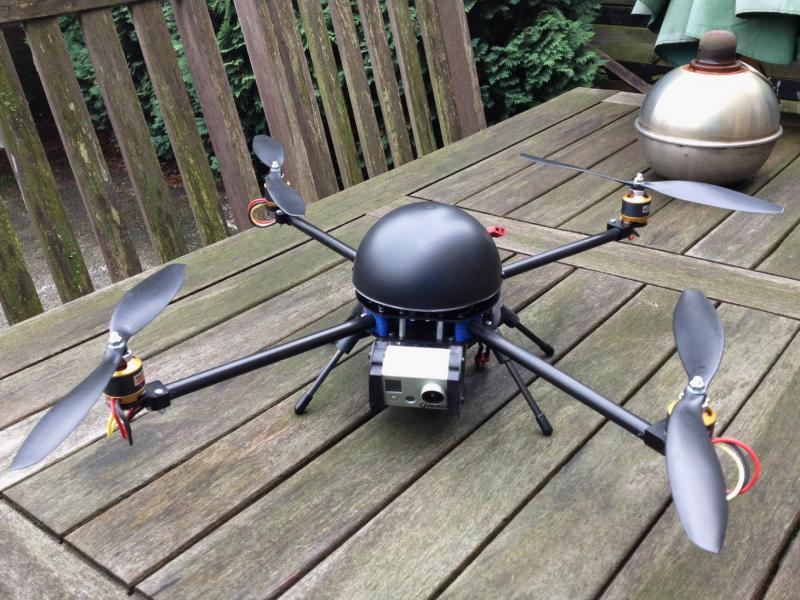

Nieuwe aanwinst

...voor een groot deel home made by me

Vanmorgen voor het eerst proef gevlogen, moet nog fine tunen maar vliegt nu al aardig stabiel.
Het plan is er nog een FPV setje in te bouwen maar eerst maar eens vliegen..

Frame: inklapbaar, 50cm motor tot motor...ergens van E-bay met een hoop aanpassingen van mijzelf
GoPro mount: via kennis in DE
FC: MinsoKim Blue Board met KK Xcopter 4.7
ESC: Turnigy Plush 12A
Motoren: AXI 2212/34
Ontvanger: Corona 2.4
Lipo: 3s5000 Hardcase
Prop: uitgebalanceerde 11x4.7
Auw: 1370gr



en ingeklapt:



Ik heb sindskort een Hoverthings HT-FPV frame en denk deze redelijk goed getuned te hebben tot nu toe. Sinds dat er hier veel NAZA gebruikers ben ik benieuwd of er meer mensen met deze frame zijn en wat voor setup ze gebruiken?

Mijn setup:
NAZA FC
NTM Propdrive 28-26 1200kV motoren
18A Turnigy ESC's
4400 mAh 3s lipo's
8' Gemfan props
VTX 1.2ghz
AR8000 receiver
EzOSD



En mijn eerste genietende vlucht zonder al te veel tuning. Wellicht dat ie nu op het randje zit van de gain settings, maar het voelt perfect!



Lekker aan het spelen!



Nog even het park in gegaan.



Quad40 Special edition! (er is er maar één van gemaakt). Voorzien van Openpilot CC.



Dat ziet er wel cool uit. Benieuwd hoe het vliegt.



Kleine Quad gemaakt op basis van de OpenPilot. Heel erg tevreden over.

Resultaat:






Bouwverslag hier: Quadcopter build log



Voor het archief, mijn frankenquadje:





Bouwverslag staat hier

Onderdelen:

Arduino Uno als flight board (voorlopig)
Wii Motion Plus bordje als Gyro
Turnigy Plush 6a ESC's
2000kv 10g outrunners
5x3 props
Frame:
tja, overduidelijk zelfbouw
Armen en basis van protoboard, en uit o.a. oude grafische kaarten en netwerkkaarten verstevigingen geslepen.
Vind het leuk om dingen te proberen.

Link naar een van de eerste vluchten (niet de allereerste, niet tegen meneer youtube zeggen! )
TsU7CJn9dKU[/media] MultiWii Quadcopter Part 10 - First Flight Tests! - YouTube

Groet!
Mark

p.s. Ik raad mijn bouwwijze niet aan...



Niet zo heel bijzonder, maar je ziet ze weinig zo lijkt et.



Mijn nieuwe bambu mini tricopter, slechts 23cm.
Gemaakt van plexiplaat, erg flexibel en je zet hem zonder lijm of scroeven in elkaar met tieripjes.
Vliegt nu nog een beetje rottig omdat et yaw mechanisme veel te cru (iets met paperclips) is,
maar aan een balljoint scharnier wordt gewerkt, dus dat gaat een berg speling schelen.



mijn quad,

ben al een tijdje bezig, net als iedereen alles tegelijk willen doen maar al doende wijzer geworden ;-) nu dus langzaam aan stap voor stap.

Op mn blog staan de filmpjes.
RC, CNC, Hobby projects (only time is the limiting factor) of via youtube



een dij f450 met diydrones APM2 en 3dr radio tevens een 5.8ghz fpv zender en een gopro hero 2.

Laatste paar regenachtige dagen gespendeerd aan het bouwen van een kist waar i mooi in kan best aardig gelukt al zeg ik het zelf. 7inc LCD in de deksel ingebouwd t.b.v. FPV.



Ik vind die koffer van jou wel gaaf....waar heb je die vandaan?



Haha dus daar gaan onze prijzen naartoe. Leuk filmpje van ons genoegen.
Doet et goed voor zon klein quadje!



Paar uit mijn verzameling.



Nog niet helemaal klaar






Mvg Johan



Dank u, deze koffer komt uit mijn garage, zelf in elkaar gezet. Uiteraard onderdelen van internet af gehaald all dat flightcase spul bijvoorbeeld maakt hm wel af. Verder is het multiplex bij de bouwmarkt en geduld met schilderen. Mn blog laat de stappen zien

RC, CNC, Hobby projects (only time is the limiting factor): Ground stations / transport (finished)

wat de prijzen betreft geen idee, ben bezig om de accu aan de onderkant te kunnen monteren en dan zo dat het ook nog een beetje prettig land. Dat zal de stabiliteit zeker ten goede komen verwachtingen zijn dus nog hoger ;-)



Hallo,

Een schiterende koffer!!
Waar koop je dat schuim en kun je dat blokje voor blokje afpellen?
Blijven de resterende blokjes dan wel goed zitten?
Alvast bedankt.
Ton



Dank u, dat schuim samen met de hoeken en sluiting heb ik bij Plukschuim | Flightcase schuimplastic | flightcase onderdelen gehaald. Levering van die winkel valt niks op aan te merken maar er zijn er meer.

De resterende blokjes blijven eigenlijk erg goed zitten het blijft een beetje met beleid, ook heb ik de onderkant en de zijkanten tegen de kist aan gelijmd maar ik ben zerken niet ontevreden over "plukschuim"

Ooh en nee niet blokje voor blokje, je maakt het in 1 keer los van boven naar beneden dus meer frietjes als je begrijpt wat ik bedoel. Je creëert dus bij het uithalen van 1 "blokje" een gat door de laag plukschuim heen. Maar je houd genoeg over om deze vervolgens op de bodem te plakken (wat ik gedaan heb)



Piepklein tricoptertje, met een nog kleiner FPV setje.
Zender te zwak (10mw) en lens is ruk (6mm, veel te nauw),
maar was wel leuk om te proberen.
