Sopwith Pup scale 1-3.

Die Engelsen toch..
Een 'krachtterm' zou op z'n plaats zijn maar ik houd me in..



Wat moet het worden met die Engelsen na de brexit.

Maar ja we moeten toch door.

Ben er eindelijk toe gekomen om de Rotherman pomp , die Ralf voor me getekend heeft , te printen.



Hier hangen de onderdelen nog in de printer.
Op de volgende foto zijn de onderdelen te zien met de ondersteuningen.



Na het schoonspoelen van de onderdelen gaan ze een tijd in de oven bij 40 graden.
Tevens worden ze dan belicht met UV licht om ze na te harden.



Daarna zien ze zo uit.

En hier samengesteld.



En nog een foto van een enkel onderdeel.
De kartels hiervan heft Ralf 0.2 mm getekend.
Toch goed uit de printer gekomen.



Ton



Sodeju wat mooi..!! maar uh...toch niet in de baas zijn tijd gemaakt?



Absolutely amazing Ton!!
Wat komen de details er mooi strak uit

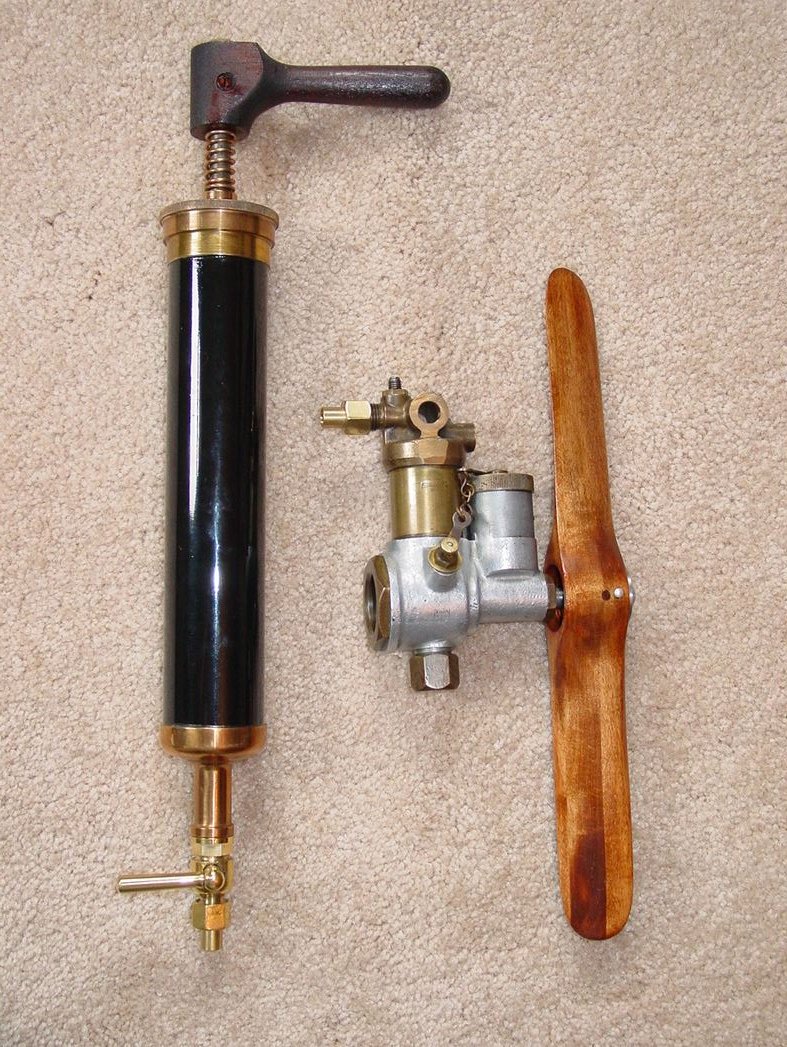

Hier een foto van het origineel

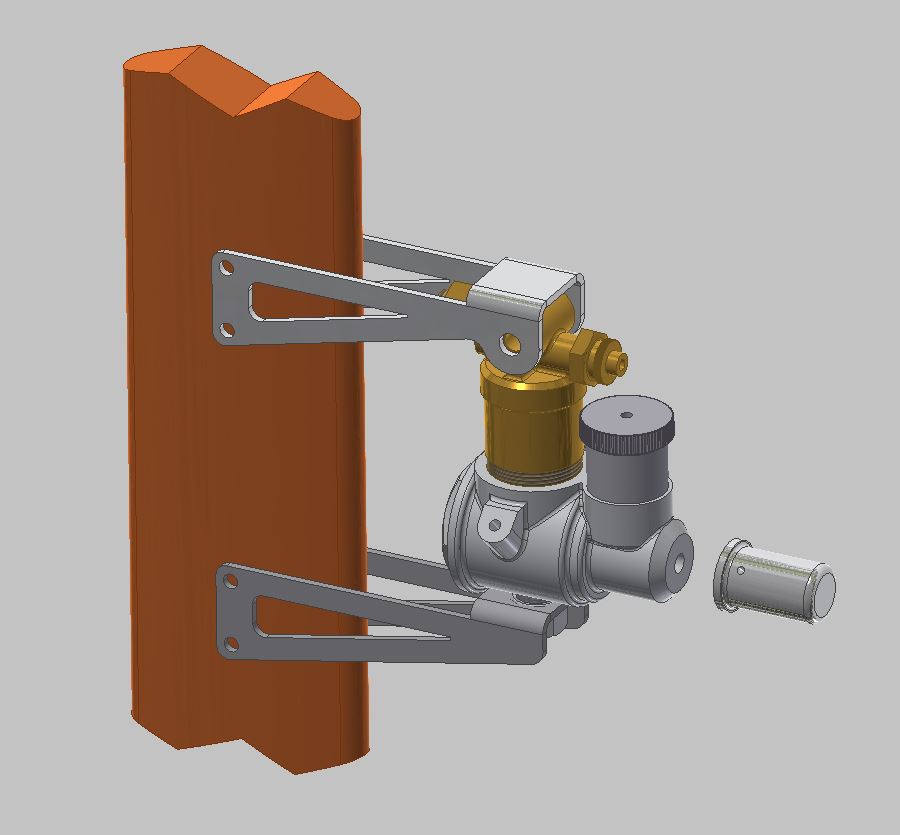

En hier een van de tekening



Er gaat op deze manier een wereld open voor schaaldetails
Je schreef me 5,9 gram voor het totaal
Hoe lang is je printer met deze set bezig geweest?

Groeten, Ralf



Dank je Henk.
De < baas > leest dit forum toch niet.

Ralf ,
De originele pomp is niet zo mooi als je tekening.
Ik heb deze onderdelen met een laagdikte van 0,05 mm geprint.
Dan duurt het wel langer.
Over deze set heeft de printer 4 uur gedaan.
Maar als ik 6 sets had geprint duurt het iets langer maar geen 24 uur.
Nu nog de de brackets maken en een propeller.

Ton



Ton ik ben echt diep onder de indruk van de nauwkeurigheid van je printer.
4 uur, phew .
Op welke laagdikte had je jouw cilinder geprint?
Zou toch wat zijn als je de cilinders van mijn dummy RAF 1A zou kunnen printen
Eerst maar eens de tekening afronden, daarna zien we wel

Groeten, Ralf



WAUW!!!
Wat een mooi stukje printwerk, vooral zo samengesteld ziet het er erg mooi uit.
Ik blijf de bouw met veel plezier en verbazing volgen.

Grt John



Hier nog een foto .
De totale hoogte is 45 mm.
De kartels in het ronde gedeelte rechtsboven zijn o,1 mm breed.
De totale diameter van dit onderdeel is 5 mm



Ton



Zoals al eerder gemeld heb ik de aansturing van de hoogteroeren veranderd.
Ik heb nu twee hefbomen en twee servos ingebouwd.
De stuurdraden kunnen dan beter geplaatst worden.





Ook de stuurdraden naar de roeren heb ik al ingebouwd. Je komt er nu nog goed bij.
Op het zijroer heb ik dubbele aansluitingen gemaakt. Nu kan ik ook hier de stuurdraden aan brengen.




Verder nog allerlei kleinigheden aan de romp gedaan.
Als de stuurdraden van het zijroer op hun plaats zitten kan ik de doorgang van de draden bepalen.
Daarna kan ik de romp gaan bespannen.

Ton



Het begint al aardig op een spinnenweb te lijken, ik moet er niet aan denken dat wanneer het toestel bekleed is er een draadje breekt.
Niets dan lof voor dit mooie werk.
Hier kan ik steeds opnieuw naar kijken.

Grt John



Dank je John.

Ik zag op Warbirdforum deze link ,



Voor WW 1 bouwers / vliegers de moeite waard.

Ton



Prachtig beeldmateriaal Ton, het filmpje is nu in het duits ingesproken maar bestond al een tijdje.
Blijft subliem om te zien.
Die mannen in Nieuw Zeeland doen werkelijk fenomenaal mooi inspirerend werk .

Groeten, Ralf



Ik zag dat mijn laatste post op 17 feb is geweest. Dat is lang geleden.
Behoorlijk druk op het werk en ook nog een verhuizing van de zaak , daarom niks meer kunnen doen aan de hobby.
Ben nu de Pup weer tevoorschijn aan het halen.
Kan ik weer beginnen.
Ik heb ook weer inspiratie opgedaan bij Dawn Patrol.

Ton



Ah, gevonden. We hebben even kort kennis gemaakt op Dawn Patrol, met Ralf me vergapend aan je 3d-printerwerk.
Nu weet ik welke Ton dit was/is. ;-)



Dag Wouter,

Dat is het leuke van een treffen.
Zo leer je de mensen kennen die op het forum actief zijn.
Ik heb bij Dawn Patrol je Pander in aanbouw kunnen bekijken .
Word een heel mooie en aparte kist.
Trouwens je fotos zijn ook bijzonder goed.

Ton



Na een half jaar was het even zoeken waar ik meen bezig was.
Verder gegaan met het landingsgestel.
Een paar beslagdelen gemaakt.



Deze worden na het spuitwerk op de juiste plaats gelijmd.
Ik heb ze nu van een halve mm kunststof gemaakt.
Kijken of ik ze in de ronding gelijmd krijg.
Anders toch van Alu maken.



Ton



Begonnen met de alu beplating van de romp.
Eerst de bovenkant.
De uitsparingen voor de spandraden zitten er al in.
Nu de openingen voor de vuldoppen van de olie en brandstof.



Ton



.
Fijn dat je weer verder kan met je prachtige Pup Ton!
En weer mooi werk zoals we gewend zijn van je

Groeten, Ramses
.



Maar maak hem niet TE mooi, 'n deukje-bultje-krasje...
Het hoort er gewoon.



Vandrees,

Dat zal wel meevallen.
Als ze klaar zijn laat ik ze een tijd in de werkplaats rondslingeren.
De echte Pup is 100 jaar en zo moet het model er ook uitzien.

Ton
