Staande stoomketel

De getoonde afbeelding is een kruispijp ketel, die niet de volgens de richtlijnen van het boek "Modelstoommachines" van Rob van Dort en Joop Oegema gebouwd is.
Voor mij is dit een eigen bedachte bouw.

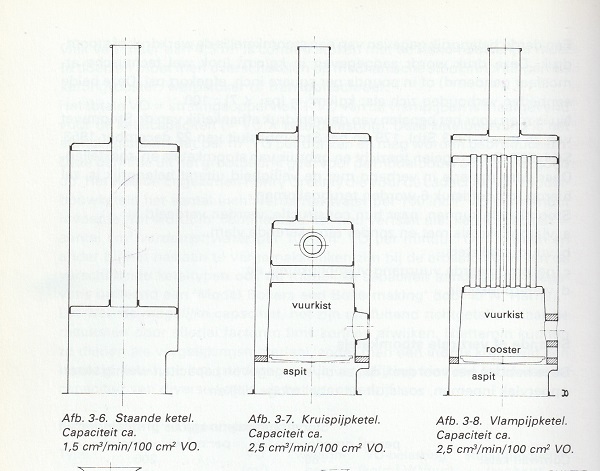

Volgens de aanwijzingen in het boek zou een staande ketel met de deksels er als volgt uit moeten zien, naast deze staat ook de afbeelding van de kruispijpketel met de opgave van het VO, verwarmend oppervalk, per 100cm2 opgegeven.


Let op de deksels van de vuurhaard, aan de onderkant van de ketels.
Deze zijn alle als een soort van trechter om de vlam naar de schoorsteen te leiden.
Groet, Henk



Mijzelf nog maar weer een cadeautje gedaan.

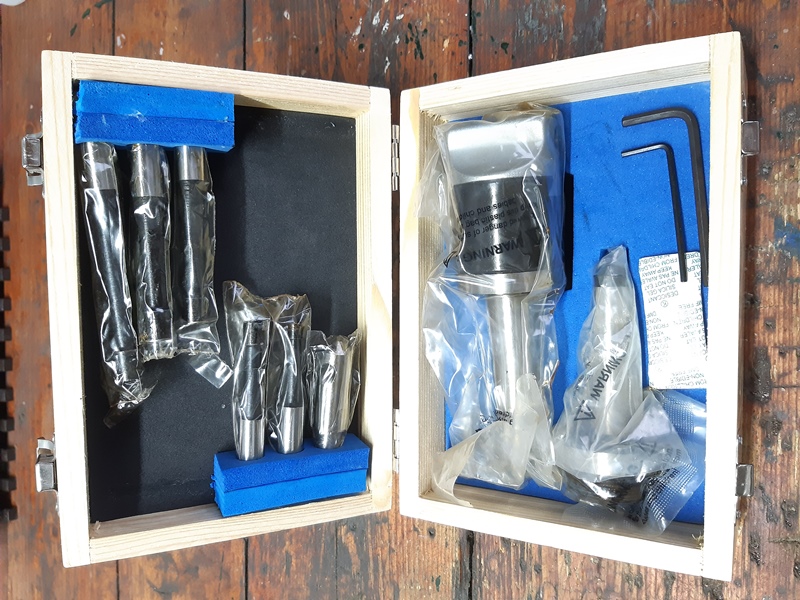

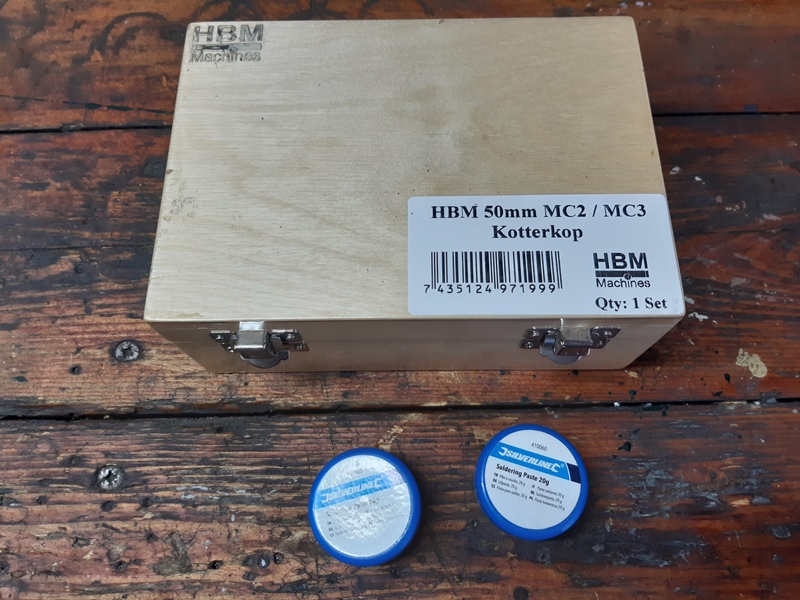

50mm kotterkop.



En gelijk maar even twee potjes met zacht soldeervet mee besteld.
Wat ik jammer vind dat bij de winkel in Moordrecht, dat veel artikelen alleen nog maar via de webshop leverbaar zijn.
Gereedschap wil je toch even voelen en bekijken, maar ja als het niet anders kan, dan maar bestellen.

Fijn weekend en de groetjes,

Ruud.



So, die Ruud.

Een kotterkop, weer nieuwe en meer mogelijkheden.
Goed bezig.

En potjes met vet Ruud?
Allemaal voor het staande ketel project?

Die winkel in het westen,
ik heb al aardig een lijstje met jammer bij elkaar.
Kom er bijna niet meer om meerdere redenen.

Alles voor modelbouw,
Willum



Ruud,
Ik denk, als die winkel al hun gevoerde producten in de winkel zou plaatsen, dat het tot problemen zou komen met de oppervlakte, personeel, bewaking en gepaard gaande kosten.
De vraag is, of ze dan een schroef meer verkopen.
Ik woon er bij wijze van spreken om de hoek en de logistiek verantwoordelijke is mijn buurvrouw.
Maar de huidige nieuwe (mede) eigenaar, denkt over bepaalde zaken toch anders...dus je weet maar nooit.
Mooie set trouwens..wist niet eens, dat ze die hebben.
(Voor veel zaken,maar goed ook..net een snoepwinkel).



Niet zo heel lang geleden stond ten minste van ieder product er een in de showroom.
Dan kon je zelf zien of het was wat je zocht of gewoon wou hebben.
Het is letterlijk zoals men vaak zegt een dozenschuiven aan het worden.
Maar dat is inderdaad de keuze van de eigenaar zoals jij schrijft.

Veel modelbouwplezier,
Willum

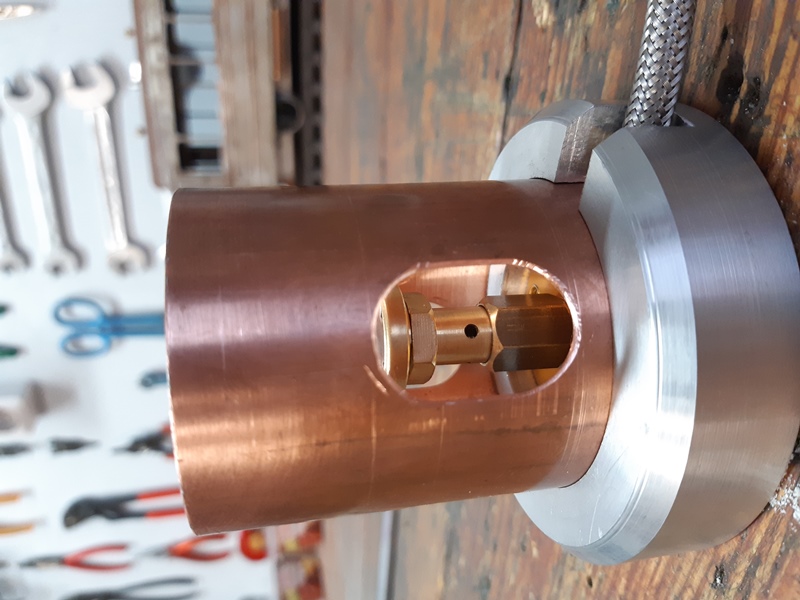

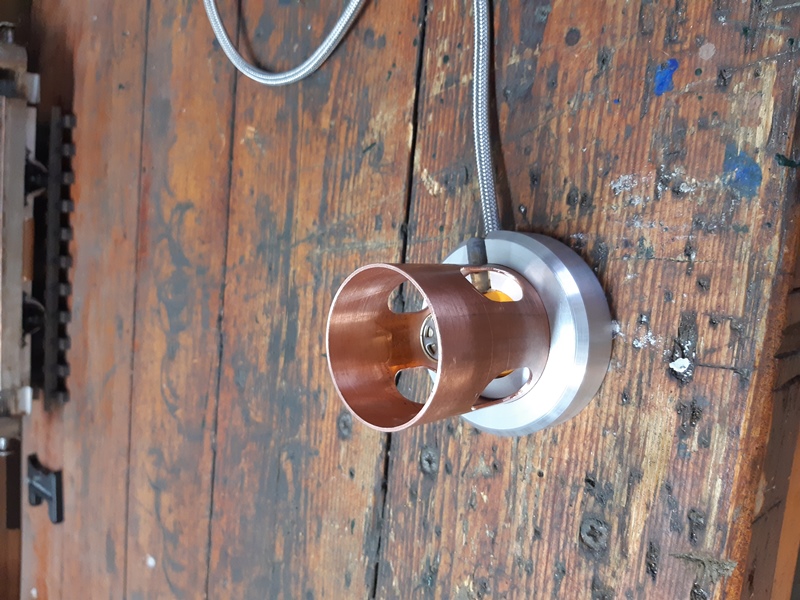

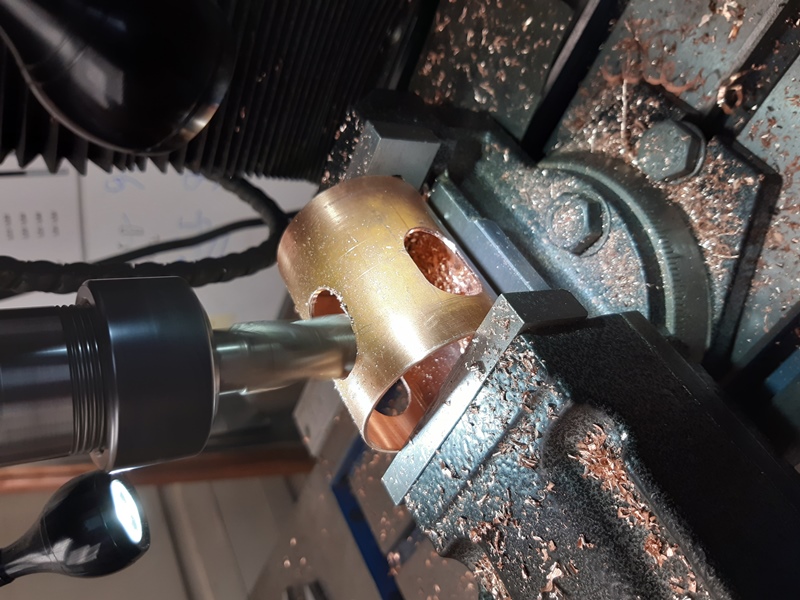

Vanmorgen het onderstuk van de staande stoomketel gemaakt.
Voorzien van een paar beluchtings gaten.


Mooi de ruimte om hem aan te kunnen steken.

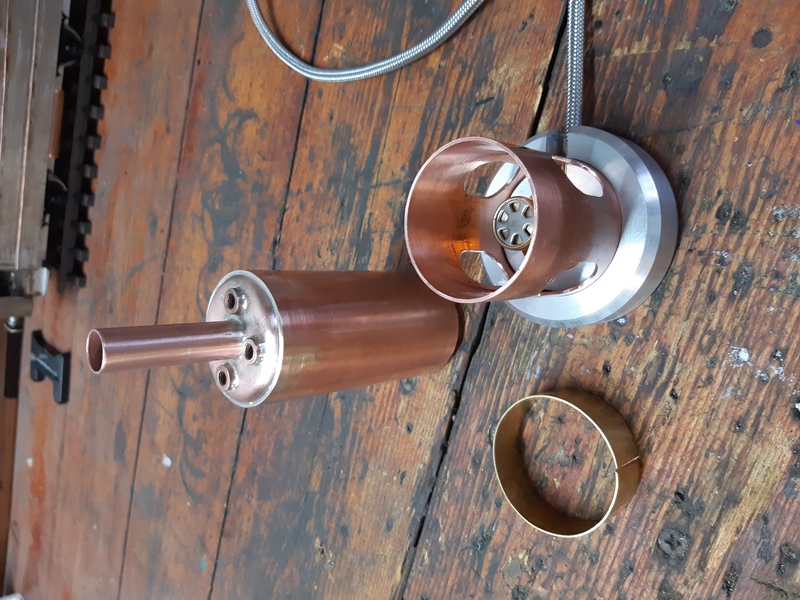

Een messing ring gemaakt die straks aan het onderstuk word hard gesoldeerd, zodat de boiler er binnen in schuift en bovenop gezet kan worden.
Zo is de handel ook nog uit elkaar te halen.


Groet,

Ruud.



Je maakt zeer mooie onderdelen en de wijze waarop je ze maakt vind ik doordacht en leuk.
Vooral, dat je nagedacht hebt om het geheel demontabel te houden.
Ik heb wel een aanvulling.
Als VO (Verwarmend Oppervlak) heb je alleen het oppervlak van het onderdeksel en de binnenkant van schoorsteen over het deel, dat contact heeft met het water.
In totaal is dit niet veel.
Daarnaast heb je een relatief kleine brander.
Mijn raad is om de buitenkant van de ketel extra goed te isoleren, daar deze een groot afkoelend oppervlak heeft.
Succes. Henk.



Dankjewel Henk, ik verzin het al bouwende.
Mislukt het is het gewoon pech gehad, volgende keer beter.

Dit is ook maar een test projectje, ik wil nog een keer een wat grotere gaan maken.
Isoleren zou kunnen, daar heb ik nog niet over nagedacht.
Misschien latjes erom heen, maar heb nog geen idee hoe wat voor hout ik daarvoor kan gebruiken en hoe die bevestigt moeten worden.

Groet,

Ruud.



Als hout zou ik een niet splinterende soort hardhout gebruiken met daaronder een isolatie mat, zie bijgaande .pdf.
Daaromheen twee of drie klemringen uit messing.

Over de ketel.
Je ketel heeft een diameter van 54mm.
Dit is een mooie maat voor een staande modelbouw ketel, welke de potentie heeft om redelijk veel stoom te produceren
Indien je een grotere stoomproductie wens, dan zou ik hem ombouwen naar een kruispijp ketel, de middelste van de drie, die op de tekening bij bericht #41 staat.
Eventueel kan je een brander aanschaffen met een grotere capaciteit, b.v. van www.regner-dampftecnik.de de keramische brander ø45mm.
Succes. Henk.

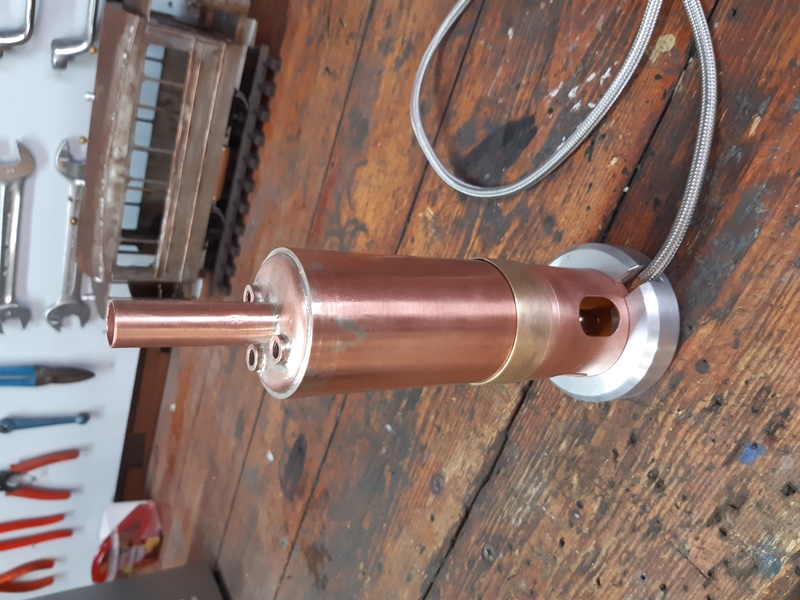

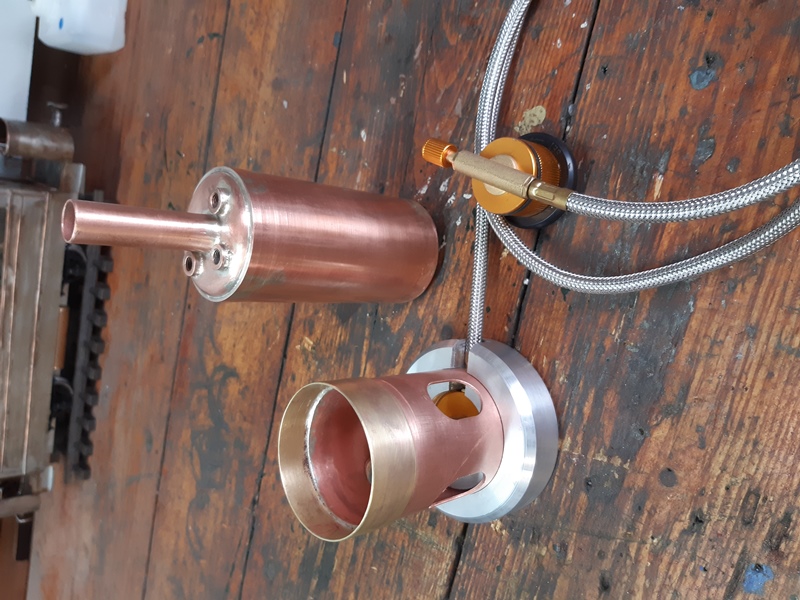

Onderzijde staande stoomketel is klaar.
De boiler kan in de opgesolderde ring schuiven zodat hij demontabel blijft.




Nu nog een vulstopje, veiligheidsventiel en ik wil er een stoomfluitje opzetten (voor de lol), en niet geheel onbelangrijk, de boiler afpersen.
Heeft iemand nog een tekening van een stoomfluitje?

Groet,

Ruud.



Waar is je peilglas?
Sorry dat ik dit zo laat opmerk.
Henk



Niet ....
Misschien dat ik die er later nog eens opmaak.
Ik heb nog geen glas daarvoor en moet mij er eerst in verdiepen hoe ik dat moet gaan maken.
Voor nu is het goed in de gaten houden en niet te lang stoken.

Groet,

Ruud.



Glas diam 4,5 of 6mm is geen probleem, te bestellen bij : www.saerbiermodelbouw.nl



Ruud,
Als je glas nodig hebt hoor ik het wel.
Kan zo een stuk voor je afzagen.

Zie je,
Alles kump good.

Veel modelbouwplezier,
Willum



Ik heb nog een tekening voor een stoomfluit met afsluiter, hoog ongeveer 35mm.
Indien interesse, dan hoor ik dit wel.
Over het peilglas. Het is nu nog eenvoudig om twee draadsokken M6x0,75 in de zijkant te solderen.
De ene zo hoog mogelijk en de andere circa 50mm lager.
Indien voorlopig niet gebruikt, dan kun je deze met een draadprop afdichten.
Succes. Henk.



Graag Henk, ik heb er nog nooit een gemaakt, dus heb geen idee hoe, want hij moet wel fluiten.

Ik ga er van uit dat het peilglas van echt glas is en niet van plexiglas.
Hoe dik is zo'n peilglas eigenlijk (materiaal dikte, stel dat hij 6mm buitenwerks is)

Groet,

Ruud.



Het peilglas is van glas.
Ik zal straks in mijn archief ook een tekening van een peilglas opzoeken en deze samen met de stoomfluit morgen opsturen.



Als je geen glas hebt,VALT er niks in de gaten te houden...



Nu word Ruud wel onder druk gezet.
Maar aan meerdere kanten is hem al hulp aangeboden.
Kan hij straks stoom afblazen.

Veel modelbouwplezier,
Willum



Hoewel ik daar niks van op papier heb, hoogstwaarschijnlijk borosilicaatglas want gewoon glas is niet zo heel erg geschikt.
