Mag je hier geen vragen stellen ?neem aan dat het forum ook daar voor is ,en ja ik doe verschillende dingen ,is dat verboden ?



Jij bent aardig bezig om mensen te ontmoedigen hier op het forum, goed bezig !!



We je wat ik zo mooi aan stoom en techniek in het algemeen vind ? Dingen zelf uitvogelen zonder ingewikkelde berekeningen,doe ik mij hele leven al ,improviseren, en lukt het niet ? Verder denken , wat anders proberen tot het wel werkt



Het is jammer, dat je op de Duitse tegenhanger van ons forum niet kunt lezen : : https://www.dampfforum.info/viewtopic.php?f=41&t=11308&start=160#p127198
Hier had je kunnen lezen, dat de Stephenson sturing van mijn nieuwe machine ook niet volgens de bekende regels is ontworpen.
Opzoeken van eigen bedacht grenzen is ook een onderdeel van het bouwen van stoominstallaties.
Groet. Henk



Ik spreek vloeiend duits,ben vlak aan de grens geboren en opgetogen ik zal eens op die site kijken ,bedankt



Over het ontmoedigen.
Ik tracht alleen deelnemers te behoeden tegen fouten door mij of anderen gemaakt.
Over maken van een mooie stoomketel, dit gaat ook mijn mogelijkheden te boven: https://www.modelbouwforum.nl/threads/bouwverslag-engelse-stoomsloep.255537/page-2#post-3851103
Dit is ook een stoomketel voor een Stuart launch
Veel leesplezier
Henk



Interessant stuk ,prachtige ketel !



Ik ben wel heel benieuwd hoe mij dat solderen met hardsoldeer gaat,ik heb heel wat messing gesoldeerd en heel veel met tin ,maar maak wel eerst proefstukjes



Als je doorleest op de topic, dan kom je veel informatie tegen over hardsolderen.
@willum had in zijn topic "Hard solderen" een mooie tabel over hard soldeer materialen getoond : https://www.modelbouwforum.nl/threads/hardsolderen.259268/page-10#post-4029219
Over het algemeen worden koperen ketels gesoldeerd met 55% Ag, zilver.
Dit is tevens een antwoord op je vraag in een ander topic over gebruik van zilversoldeer voor stoomketels.
Hopelijk heb je hieraan iets.
Dat je het niet kon vinden is een probleem, daar de zoekmachine alleen uitgaat van de woorden, die door de schrijver gebruikt zijn.

Maar ik heb wel een verzoek, wil je al je vragen plaatsen in één topic?
Dit maakt het overzicht duidelijker.

Ik doe dit ook bij mijn schip, zie b.v. maken van mijn nieuwe ketel : https://www.modelbouwforum.nl/threads/modelstoomsleepboot-dockyard-v.253639/page-27#post-3980827

Groet Henk, die niet wilt ontmoedigen, maar door delen van kennis anderen tracht te helpen.
Hierbij ben ik niet de enige!



Oke zal ik doen gr juki



Ik snaper niks van ,met een excentriek kan ik de machine ronddraaien ,en als ik de andere erop zet blokeerd die ,heb alles doorgepluist in het boek maar kom er niet uit.
Wat doe ik verkeerd?

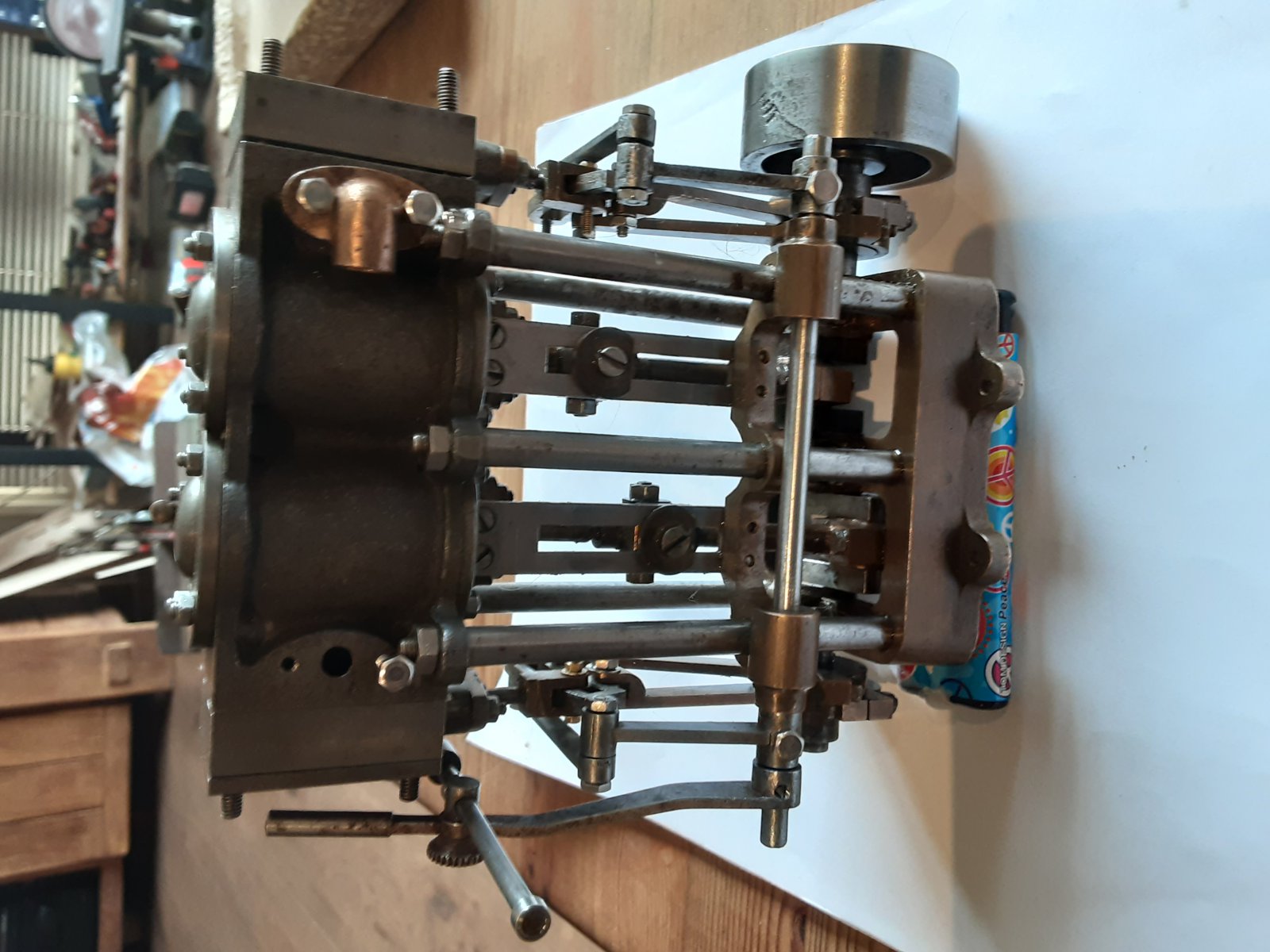

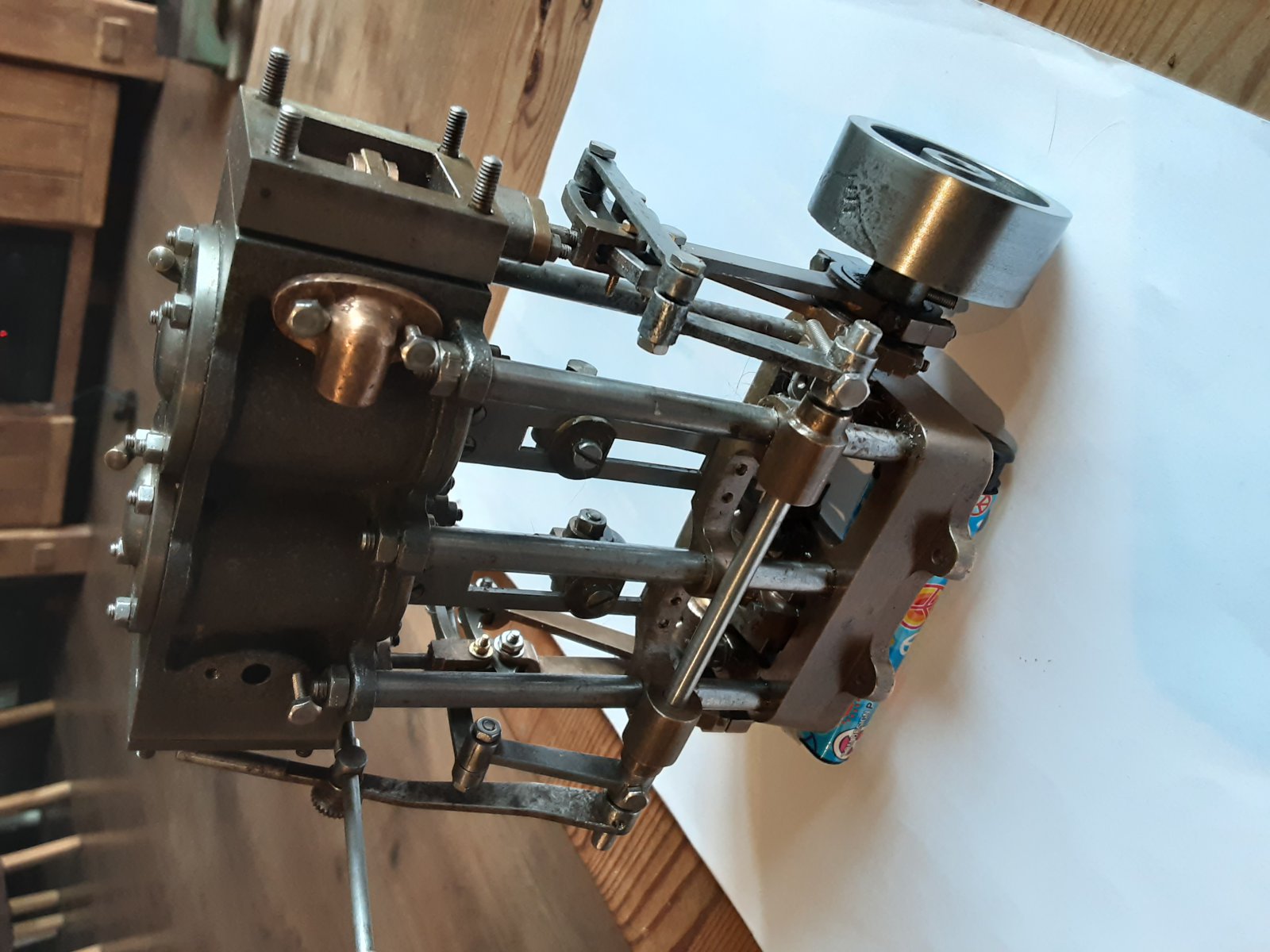

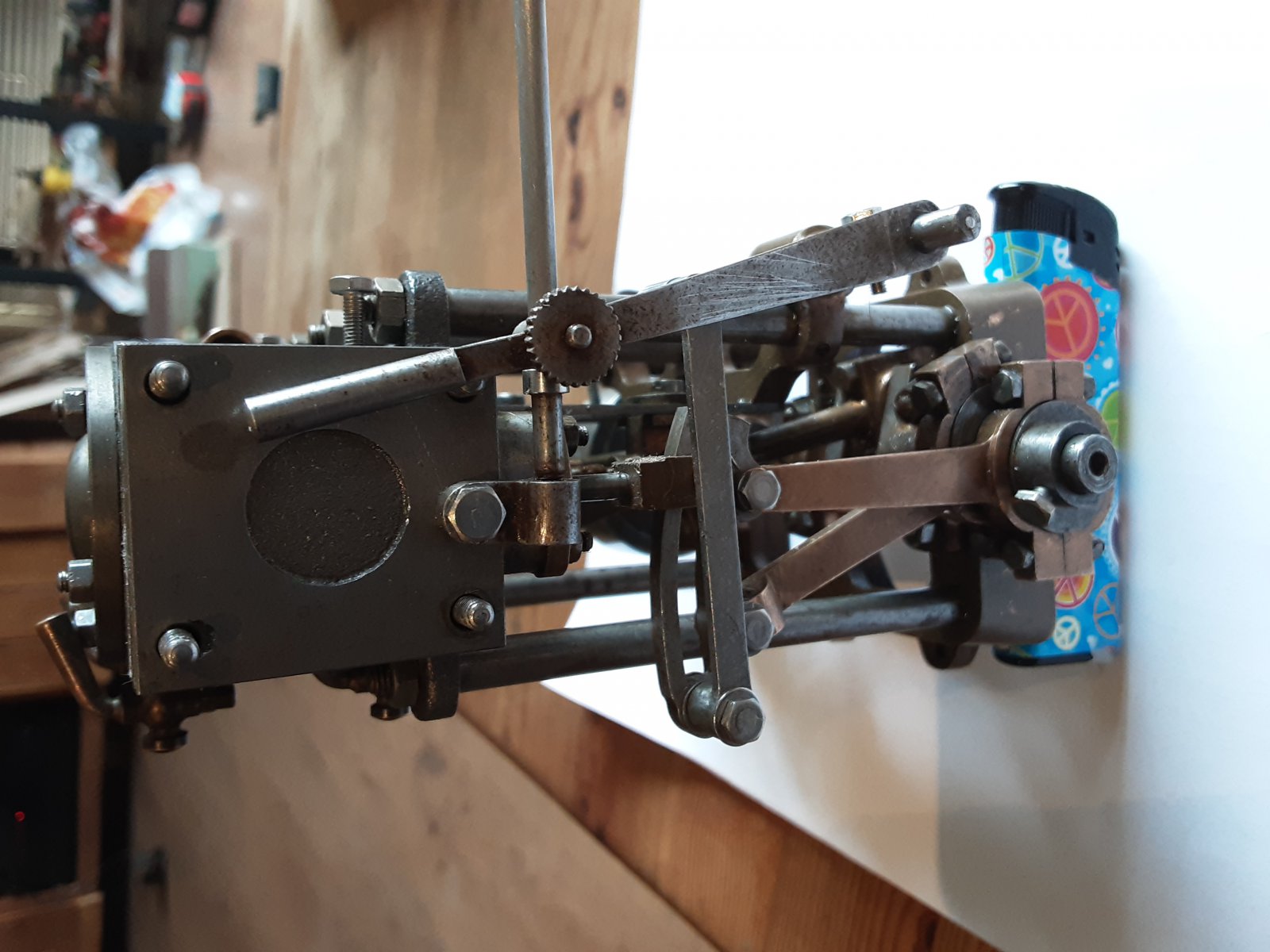

Misschien te zien na plaatsen van foto's.



Zal er een paar maken ,bedankt



Als ik het zo inschat is de afstelling van het excentriek tov de krukas niet goed.
Persoonlijk zou ik eerst cilinder 1 goed afstellen en dan pas beginnen met cilinder 2.
Overigens is dit met een omkeerbeweging nog iets ingewikkelder en daar heb ik nog geen ervaring mee.
Ik ga er van uit dat je hebt gezien dat de krukas 90° van elkaars versteld staan en je hier dus ook aan moet denken met het afstellen van het excentriek!
Succes Norwin



Hoi
Met een excentriek gaat het goed,maar dan met de ander erbij kan ik hem niet meer ronddraaien ,heb alles geprobeerd, zal vanavond weer eens kijken ,want als in in dat boek op een tekening kijk zitten mijn excentriek stangen net andersom



Juki,
Hopelijk heb je een foto genomen van het andere excentriek.


Indien zo, kijk dan bij mijn gisteren geplaatste foto"s van mijn machine:https://www.modelbouwforum.nl/threads/dockyard-v-stoommachine.271389/page-21#post-4233513
Hier te zien, de stand van de stangen en de stand van de bakschuif op de spiegelplaat.

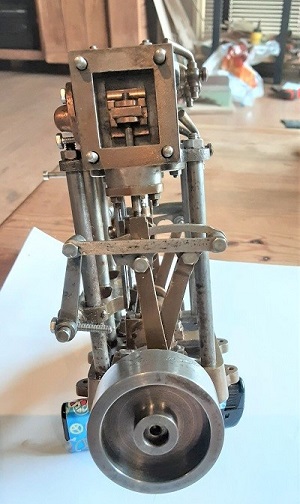

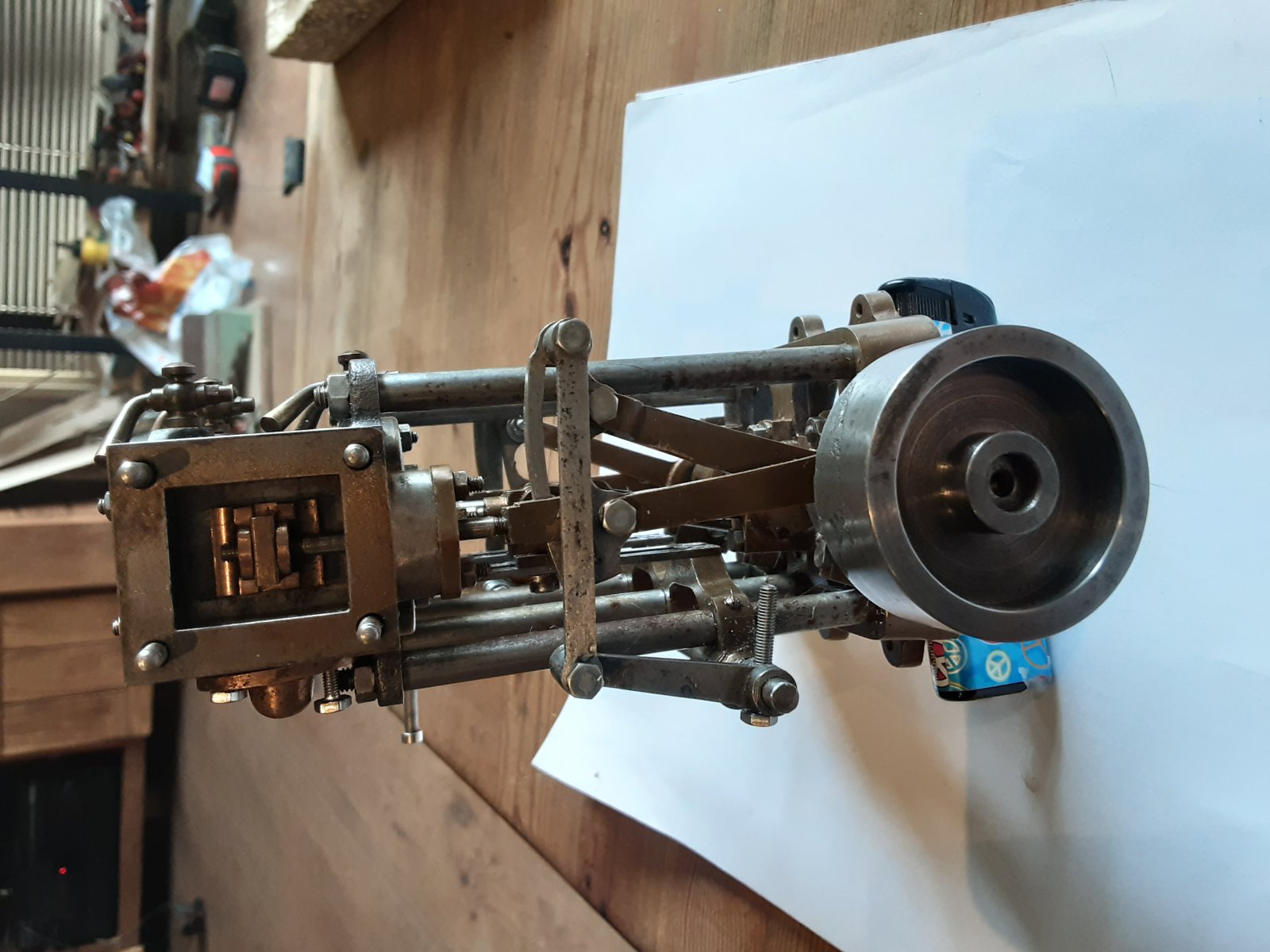

In jouw geval is op de foto te zien, dat de excentriek stang bijna in het verlengde van de schuifstang staat.
De bakschuif staat nog ongeveer halverwege, dus te hoog.
Indien je nu de krukas draait, dan botst de bakschuif, daar deze te hoog staat, tegen de boven binnenkant van het schuifhuis.
Dus de de gaffel van de schuifstang losnemen en enkele slagen indraaien, net zo lang tot de bakschuif niet meet botst in de binnenkant van het schuifhuis.
Over afstellen hoef je je geen zorgen te maken, daar onze projecten bijna parallel lopen.
Volg ook mijn draadje.
Succes. Henk



Prima ,bedankt ,ik ga er mee bezig ,en ga jou draadje bestuderen



Als je een draaibank tot je beschikking hebt zou ik maar gaan overwegen om de machine eerst te bouwen zonder omkeerbeweging.
Als je dit dan gelukt is kan je later alsnog de machine uitvoeren met een omkeerrichting.
Dit is wellicht een goed uitgangspunt om wat ervaring met de machine op te doen.
Gr Norwin



Als de 4 excentrieken en de excentriek stangen precies hetzelfde zijn moet de machine bij iedere stand van de schaar met de hand te draaien zijn. Een foutief afgestelde bakschuif geeft zowel bij de vooruit als de achteruit excentriek een probleem. Mogelijk loopt er bij de schaarstangen iets aan.
