Hulp nodig bij bouw racing quadcopter!

Hoeveel graden hebbje de bout op? Je krijgt niet genoeg hitte in de draad als de tin er bovenop blijft liggen.. Voor dikke draden draai ik de soldeerbout soms rustig op naar 400 graden het hele fijne soldeerwerk op soms maar 300 graden



Ik heb hem even op 450 gezet, want het wou niet. Ik ga het straks proberen met soldeervet, misschien helpt dat.
Ik heb geen dunne solrdeertindraad, de draad is 3 mm dik, kan het daar aan liggen?



3 mm is redelijk dik ja maar zou ook moet kunnen lijkt mij.



Oke, de dunne draden vertinnen nu wel, de dikke moet denk ik gewoon meer soldeervet op.
In de filmpjes die ik heb gekeken gebruikte niemand soldeervet. Flux
Ik heb nog een vraagje, bij de pdb kwamen 2 stepdowns, een 5 en een 12 volt.
Ik wil graag de 5v gebruiken voor de naze, hoe en waar moeten de kabeltjes aan worden vast gemaakt?

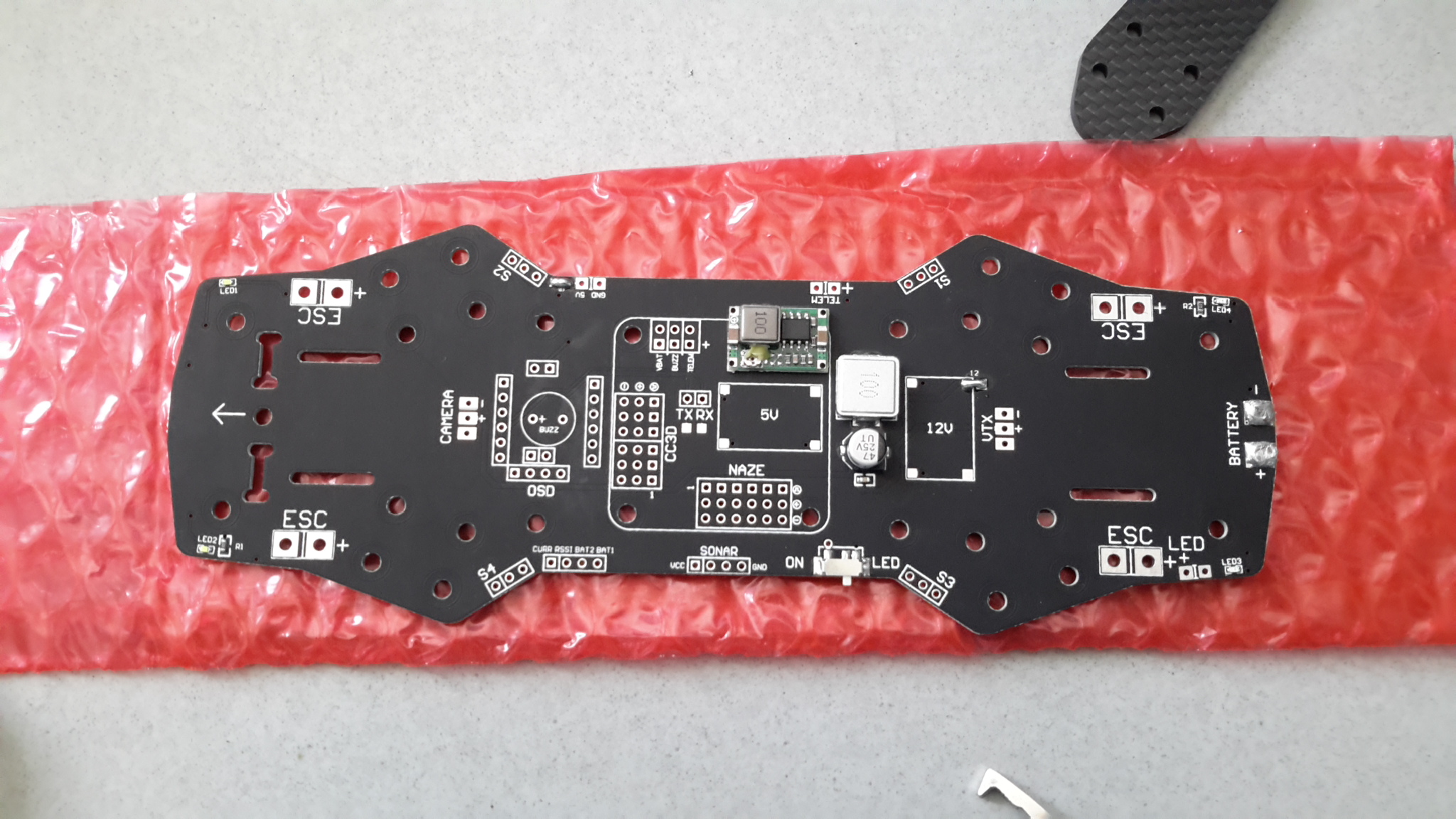

Hier heb ik de 5v stepdown boven de plaats waar hij moet komen neer gelegd, hi j kan er op 2 manieren op, als je hem een halve slag draait. welke is de goede?
En als hij er op zit, waarmee moet de naze dan contact maken, waarom zit er geen gebruiksaanwijzing bij?
Hoe moet je dit weten zonder iemand die er verstand van heeft.



Geen idee zelf nooit een dergelijk PDB gebouwd. maar als je een multimeter hebt weet je het. Zet hem op pieper, dan 1 kant op de + van battery en dan even kijken welke van de pads op de 5v daarmee in verbinding staat. Dat is dan de pad met de voltage in kant. dat 2e is een goedvraag....

Misschien staat hier wat nuttigs ?

http://www.rcgroups.com/forums/showthread.php?t=2306948


De uit van de 5v moet sowieso in verbinding staan met de OSD pads :

The 5V regulator supplies power to the FCB and OSD.



ik zie net dat er een pijltje op zit, gewoon de zelfde kant uit als het pijltje op de voorkant lijkt mij?
ga het straks even doorlezen schiksie.



Soldeervet?



Ja, dat spul heet flux in het engels.



Je zou tin moeten halen bij bijv. Gamma speciaal voor printplaatjes te solderen. 60/40 verhouding



Ok top, volgens dat plaatje moet de in kant dus rechts...de 5 v komt dan linkboven uit als ik het goed zie.



Et voila

http://www.rcgroups.xyz/showthread.php?t=2472185



ja, heb ik zonet gebruikt, dus voor de zekerheid, de bruggen moeten weg, maar heb ik nu die 12 v ook nodig dan, hij heft het er wel op.

na het te hebben gelezen weet ik nog steeds niet hoen de naze nou zijn stroom krijgt. ik wil geen fouten maken want dan is hij kapot.

help.



De naze32 geef je stroom door een + en - van de 5v vanaf het PDB op de + en - van 1 van de overgebleven motorpoorten aan te sluiten 5 of 6.

Volgens die post moeten de bruggen weg ja....maar daarom heb ik altijd een multimeter bij de hand

De 12v zou bijvoorbeeld later voor je video zender en cam kunnen gebruiken.



12v voedt de videozender en camera. Misschien handig om die regulator op 9 of 10 volt in te stellen (kunnen de meeste vtx-en en cameras ook prima mee uit de voeten). Zodoende krijg je een betere filtering en blijft hij het ook doen als je je 3s lipo te ver leeg trekt.
Je PDB verbindt the naze met je 5v regulator. Hoef je dus niks extra voor te doen.



Owhh das hendig, hij geeft de 5 v dus direct af op de esc/motor poorten ? Waar is die 5v en grd aansluiting dan voor op het bord bij esc 2 ?



maar hoe dan, door welk kabeltje? de esc hebben geen bec, en er zijn alleen nog maar 3 kabeltjes die naar de zender gaan, verder zit hij nergens aan vast.
hoe krijgt hij stroom?

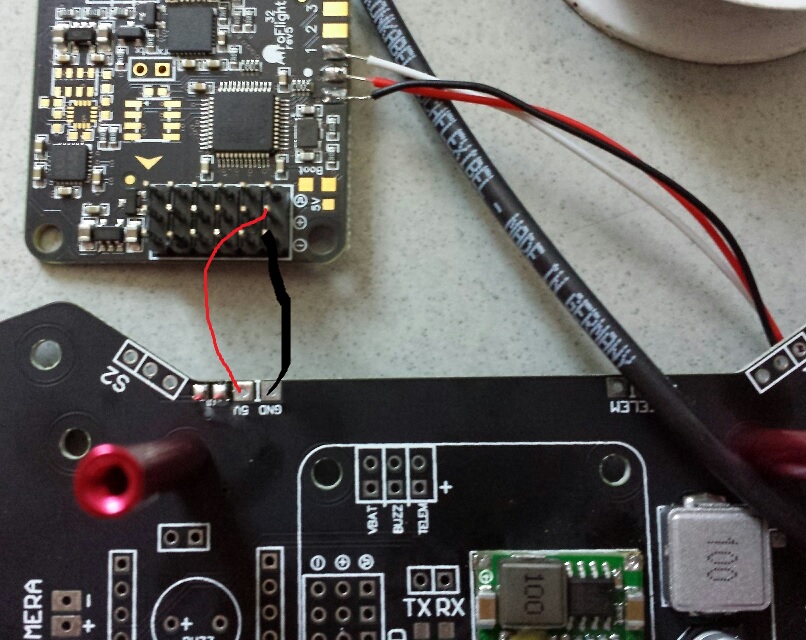

ik dacht, we doe het zo
is dit goed?



Das een goede vraag... misschien gewoon een extra 5v aansluiting of de aansluiting voor een losse BEC

De Naze prik je straks op het bord met een heleboel pinnen. Je PDB is een printplaat met koperbaantjes die alle aansluitingen met elkaar verbindt. Neemt niet weg dat het verstanding is op alles met een multimeter te checken (of je overal (de juiste) spanning hebt) voor je de naze erop prikt.



ooh, maar waar sluit je de kabletjes die uit de esc komen dan aan?
heb ik dan de pinnen verkeerd gesoldeerd, moet de lange kant onder ipv boven waar je normaal de esc daadjes op aan sluit, ik denk net dat ik hem nu nog kan los halen.



De link die Schiksie heeft geplaatst geeft veel informatie over het geheel.
Ja ik ben bang dat je ESC-pinnen aan de verkeerde kant zitten...
