Show hier je Multicopter, foto's en spec's!!

Psygho (Emil) zei:
Mooi werk! Ziet er goed uit... Ook maar eens een paar kopen van die kleine cammetjes...
Klik om te vergroten...

Enige verschil is dat doordat ze kleiner zijn je die OSD connector mist om te configureren. Je krijgt wel een in de kabel ingebouwde OSD , waardoor je ook 4polige connector op hebt ipv die 3 polige.
Aangezien ik die kabel niet erop gebruik heb ik een tooltje voor mezelf gemaakt waardoor je die kabel alsnog altijd bij kan doen parallel om een en ander af te stellen indien nodig.

BorisB zei:
Enige verschil is dat doordat ze kleiner zijn je die OSD connector mist om te configureren. Je krijgt wel een in de kabel ingebouwde OSD , waardoor je ook 4polige connector op hebt ipv die 3 polige.
Aangezien ik die kabel niet erop gebruik heb ik een tooltje voor mezelf gemaakt waardoor je die kabel alsnog altijd bij kan doen parallel om een en ander af te stellen indien nodig.
Klik om te vergroten...

Das wel handig... linkje of schematje ? Zal allemaal niet zo spannend zijn, maar goed , heb de cam niet liggen dus kan zelf niet even kijken, of prutsen ;)

Psygho (Emil) zei:
Das wel handig... linkje of schematje ? Zal allemaal niet zo spannend zijn, maar goed , heb de cam niet liggen dus kan zelf niet even kijken, of prutsen ;)
Klik om te vergroten...

Mijne is zeer provisorisch gemaakt en eigenlijk met losse pinnen, maar in de ideale wereld heb je een soort van printplaat wat ongeveer hetzelfde is als voor de balanceer plugs voor de lipos. Daar zou je dan 3 aansluitingen moeten hebben, zodat je de connector uit de camera op je model eruit haalt daar in steekt en dan daar vervolgens een nieuwe korte kabel naar je camera weer laat lopen en op de 3de parallel het kabel met de OSD erin.

Zo kun je makkelijk altijd in het veld je camera configureren indien nodig, zonder die zware kabel met OSD te monteren.

schematisch gezien normale situatie:
VTX------>CCD CAM

met de tooltje (lastig uittekenen zo)
VTX----->TOOL---->CCD CAM
................|
................|-----> OSD Kabel

test foto uploaden

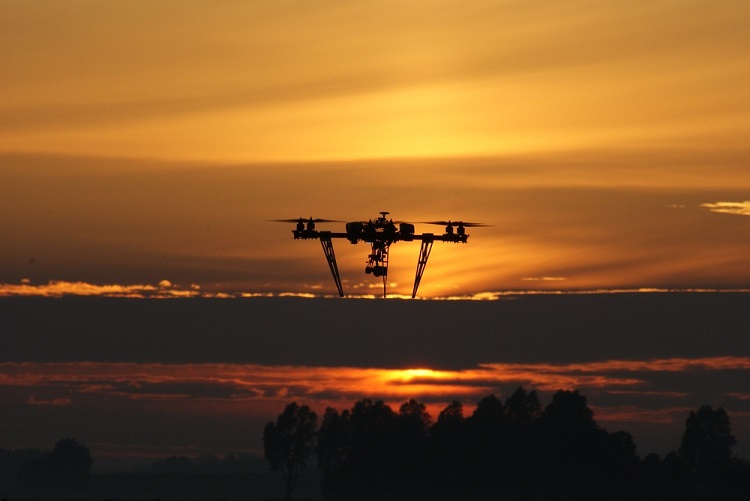

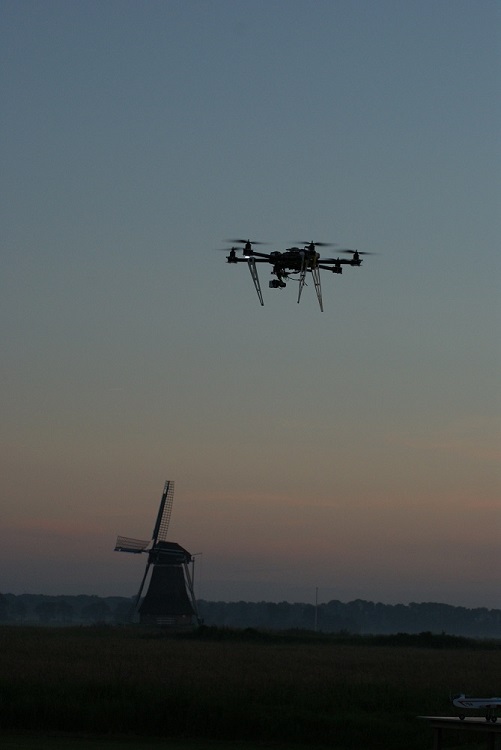

Even proberen een paar foto's te uploaden van mijn hexa.
full

full

Laatst bewerkt door een moderator:
De nieuwe aanwinst

Hallo mede piloten.

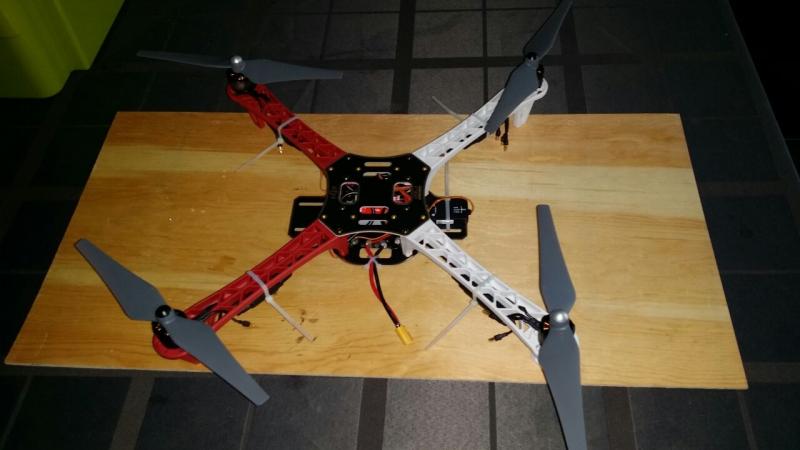

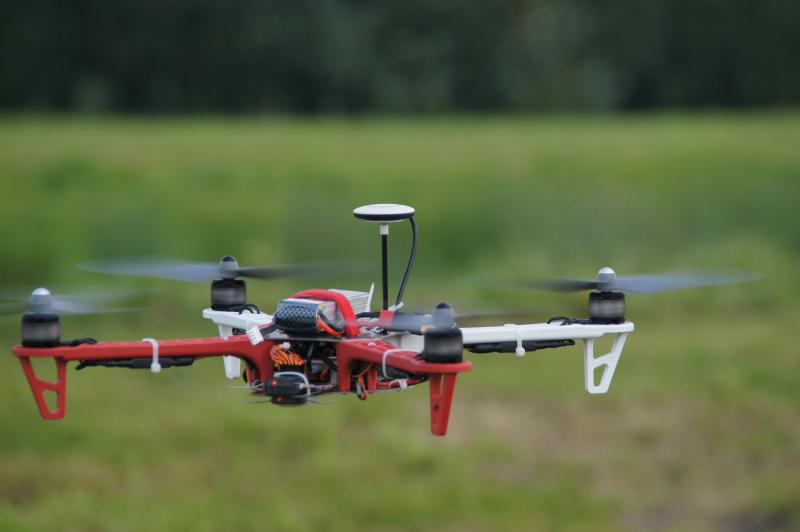

Hierbij een paar foto's van mijn laatste aanwinst.
full
full

Laatst bewerkt door een moderator:

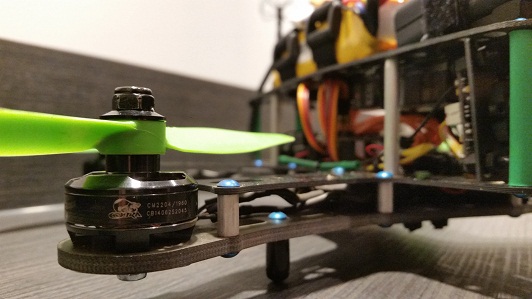

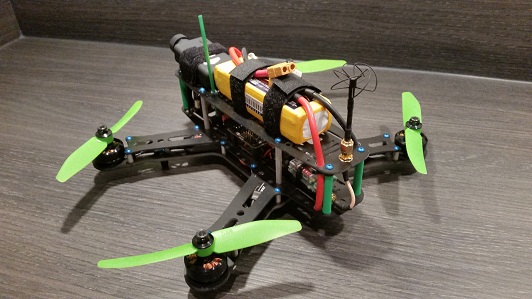

Bij deze dan mijn nieuwe trots

Frame: Hoverthings Flip 260
ESC: 20A Simonk
FC: Naze32 Acro
Motoren: 2204 Cobra 1960kv
Props: HQ 5040
Rx: FrSky D8R-ii Plus
VTx: ImmersionRC 600mw
Antenne: 5 blads DennisK
CCD: De bekende Sony 600TVL
Cam: Mobius wide angle
Lipo: 4S Zippy Compact 1600mAh 35C

Op mn hoofd dan nog een Fatshark Attitude met 4 blads DennisK antenne.
In in mn handen een FlySky Tx met FrSky DJT module, omgebouwd met custom printplaatje om er9x firmware en telemetry te kunnen gebruiken.

full


full


full


En de maiden:



Laatst bewerkt door een moderator:
[/IMG]

Na een half jaar gevlogen te hebben met een DJI Phantom FC40, waar ik later een gimball met Gopro op gemonteerd heb ben ik nu overgegaan naar de
DJI Phantom Vision+ met camera en 2,4ghz zender/ontvanger.

De reden: het gedoe met accu's wisselen, accu's snel leeg, het gedoe met de gopro... ben alweer toe aan iets luxer :)

Nu is het gewoon accu erin, camera connecten met mn S5 en opstijgen en 20 min+ rondvliegen. Wat ook ideaal is dat je de snelheid en hoogte nu kunt aflezen op het scherm.
En de camera maakt hele goede beelden. Morgen eens lekker rondvliegen :)

Voor 5,50 een kist bij action gehaald en daar van schuim een passende vorm gemaakt voor de Phantom. Deksel erop en hij kan zo de auto in.




Verder vliegt heerlijk. Alleen nog beetje klooien met de camera instellingen.
Is er een manier om zonder fisheye effect te filmen met de vison+ camera?

Flipje 260 gebouwd voor mezelf,met fpv gear....Eerst met naza en gps ;) , Later komt er naze32 acro op...


Laatst bewerkt door een moderator:
Vtx word altijd warm. Maar het "blikje" (wat het warmste word)is naar beneden gericht, en lipo komt er ook nog eens niet boven. Dus totaal geen probleem...

Ok, ik dacht dat juist vanwege de warmte de heatsink beste naar boven kon en vrij moest blijven, zo leer je weer wat :-)

Verder nice clean build, geeft altijd weer ideeen

Naar boven zit hij tegen het frame aan. Dus ligt je "koelplaatje/blikje" hij niet vrij. Immers je frameplaat zit daar. Dus in dit geval zet je het blikje naar onderen , daar is nog wel wat loze ruimte. Daar kan hij de warmte een stuk beter kwijt dan andersom ;) Carbon of glasvezel spul is een slechte warmte geleider.

Onderop kan ook met koeplaat naar boven, maar dan moest ik de ontvanger boven doen, en dat wil ik niet.
Nu is alles modulair opgebouwd, erg handig met eventuele reparaties.

Mooie build Emile. Erg clean!!

Geen plaats voor Mobius of Gopro? Maakt voor het FPV vliegen niet zoveel uit maar ik ben wel nieuwsgierig naar hoe het nu vliegt met NAZA.:p
