Spiegelschip 140 voet. 1:88. 'de Rode Pieternel'

[Stephan Kertész]

https://www.dbnl.org/tekst/tide007woor01_01/ en dit is Scheepsbouw Woordenboek



[Stephan Kertész]

Maar @pauwels je hebt mij. Ik ga hier eens flink mee aan de gang en proberen een eindresultaat te bereiken.



[Jaques]

linkje https://www.dbnl.org/tekst/wins001seem01_01/wins001seem01_01.pdf

En zo kan het ook natuurlijk, je was me net voor Stephan



[pauwels]

het uitzetten van de scheerstrook. De scheerstrook geeft in bovenaanzicht de vorm van het schip aan, tevens gebruik ik de scheerstrook voor het oprijzen van het dek.
de scheerstrook geeft je een referentie om de voorste spant van oprichting te maken.



[pauwels]

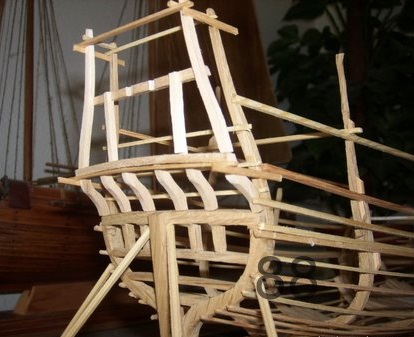

nu maak je het achterste spant van oprichting, met daarin verwerkt de stuurlast.



[pauwels]

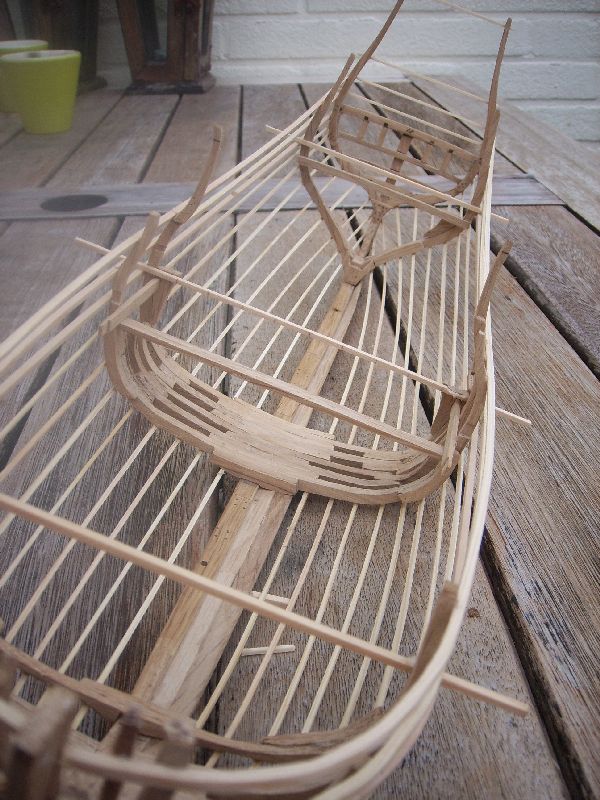

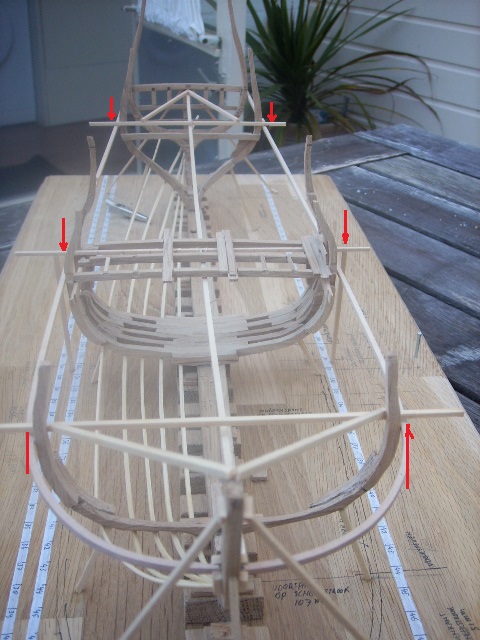

Als de vier spanten van oprichting geplaats zijn kunnen de centen aangebracht worden.



[pauwels]

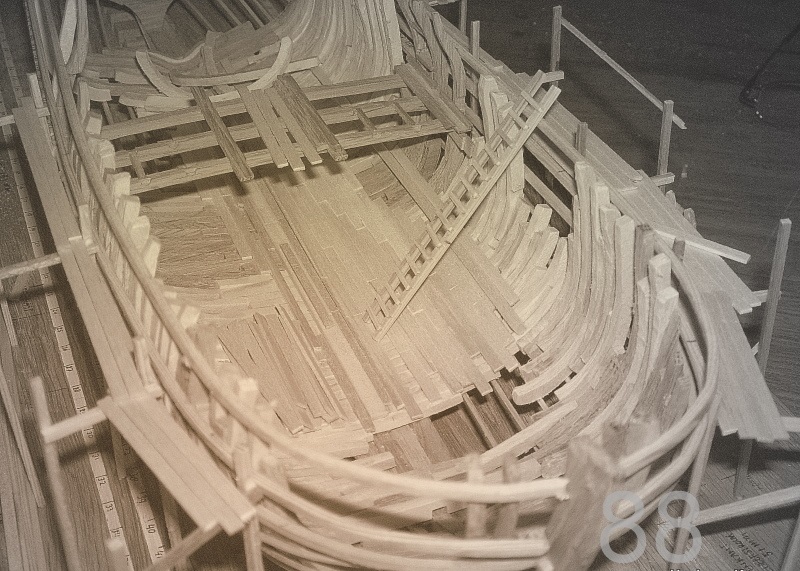

Het schip volkalven, veel werk



[Pingu57]

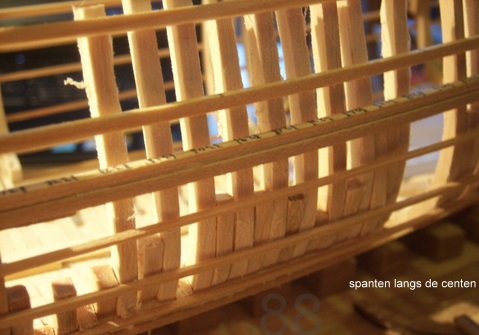

De centen, dat zijn die langsscheepse balken die je daar aangebracht hebt Pauwels??



[pauwels]

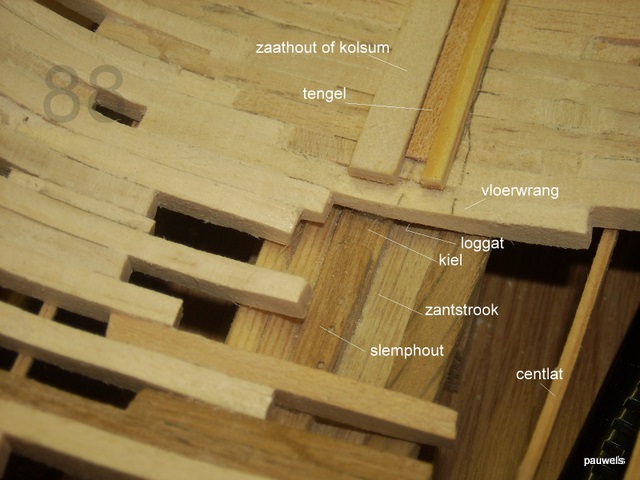

De benaming van de 'tengel ' aan de kiel is fout. De tengel of tingel ligt tussen de vloerwrang een de zandstrook.



[pauwels]



[pauwels]

De centen, dat zijn die langsscheepse balken die je daar aangebracht hebt Pauwels??

Ja klopt. 9 centlatten aan iedere zijde van de kiel



[Pingu57]

Ik Heb nog nooit studie gemaakt van de ouderwetse mouwmethodieken, maar laat jij hier nu de ouderwetse manier van bouwen zien? en compleet met diorama van de werf?



[Pingu57]

Vreselijk mooi wat je hier laat zien Pauwels



[Jaques]

Knap hoor Pauwels, zit op het puntje van mijn stoel



[pauwels]

Ik Heb nog nooit studie gemaakt van de ouderwetse mouwmethodieken, maar laat jij hier nu de ouderwetse manier van bouwen zien? en compleet met diorama van de werf?

Ik probeer hier de 'Spanten eerst' methode te laten zien. Op centen gebouwd. Zitten nog wel wat foutjes in, maar in het begin wist ik ook nog niet zoveel, deze methode werd in het zuidelijk deel Nederland toegepast. Vooral aan de Maze.



[*Hans*]

Ik zat me aangenaam te verwonderen over het laddertje in het schip
De werklui hebben even koffiepauze en zijn via deze ladder naar de kantine gegaan...



[Hans Groenenberg]

Tja.... wat zal ik er van zeggen zonder onze modelbouwdooswijze te kort te doen.... prachtig!



[Stephan Kertész]

Dat laddertje. Ja is dat voor de foto of dient dat een doel. Wel grappig.



[Stephan Kertész]

Maar ik zit ook vol bewondering te kijken. Niks tekening of bouwdoos. Gewoon een verslag en wat kladjes met tekeningen.



[cees050]

Pauwels,
Helemaal top ik bouw ook scrats maar jij spant de kroon.
Ik blijf je volgen
