WID ( Water Injection Dredger) MERSEY van Oord. Scratchbouw
- Topicstarter Macrabbit
- Startdatum
Macrabbit
Vriend van modelbouwforum.nl
Hey Jan,
Gelukkig weer een beetje in het ritme. Bedankt.
Hey Sjoerd, ik zie dat je weer knap werkt geleverd hebt na alle foto's te hebben gezien is het toch weer spot on he, je kan hier moeilijk iets aan toevoegen, behalve dan wow knap mooi en ohhhh tja je zet altijd maar weer mooi werk neer he, Ik blijf het een vreemde vogel vinden die boot, ik weet ook niet of het mijn ding is maar man wat maak je dat toch weer prachtig!!!
Macrabbit
Vriend van modelbouwforum.nl
Macrabbit
Vriend van modelbouwforum.nl
Hallo Mac, ook jij weer bedankt voor je reactie.
Macrabbit
Vriend van modelbouwforum.nl
Hallo allemaal,
Kon amper mijn verslag nog vinden, weer veel te lang geleden. Er is overigens ook niet heel veel gedaan. Door omstandigheden zeg maar. Voornamelijk bezig geweest met het hoofddek. Zo links en rechts nog heel wat geneuzel. Hoe het komt weet ik niet maar de foto's zijn wat flets. De camera maar even nakijken.

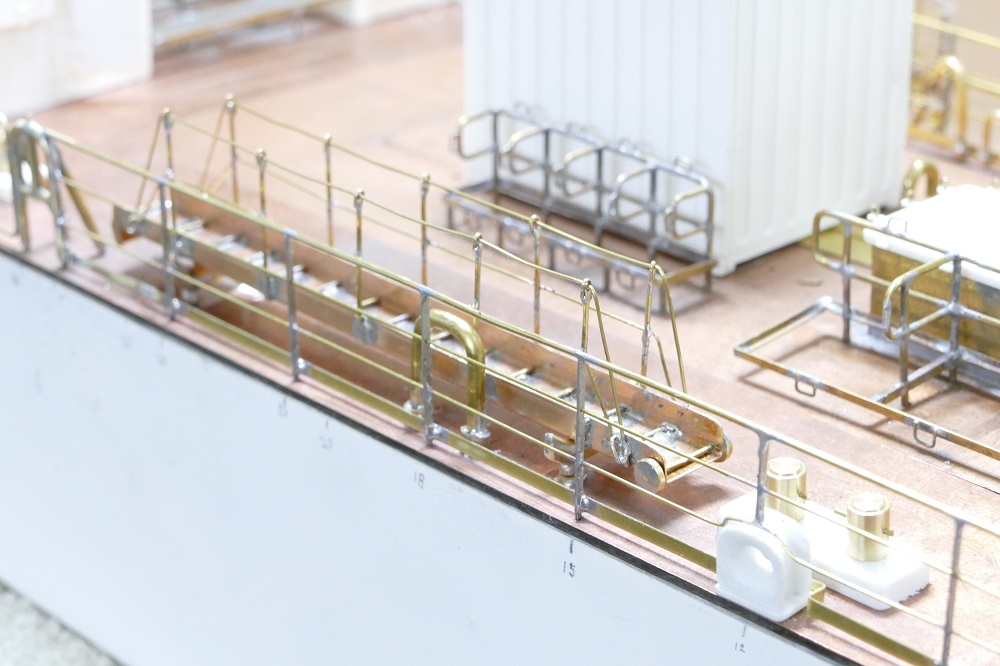

De Gangway, eigenlijk moeten de staanders verbonden worden met touw, heb dat wel geprobeerd maar ik vond het geen succes. Toch maar met messing staf 0,5 mm gedaan.

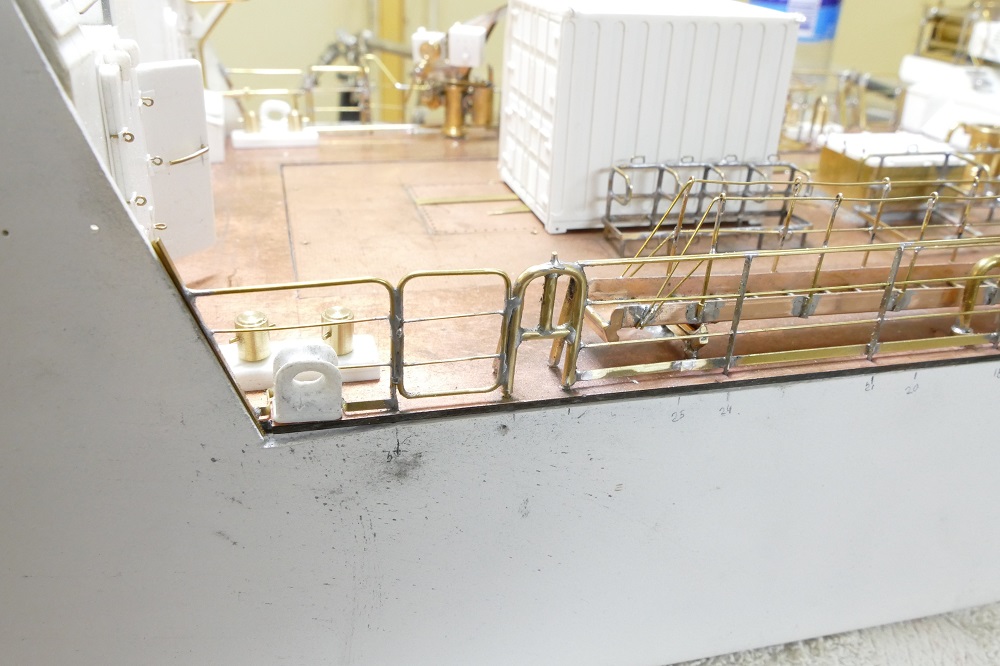

Ook de bolders en chocks gemaakt, totaal 5 setjes op het werkdek.

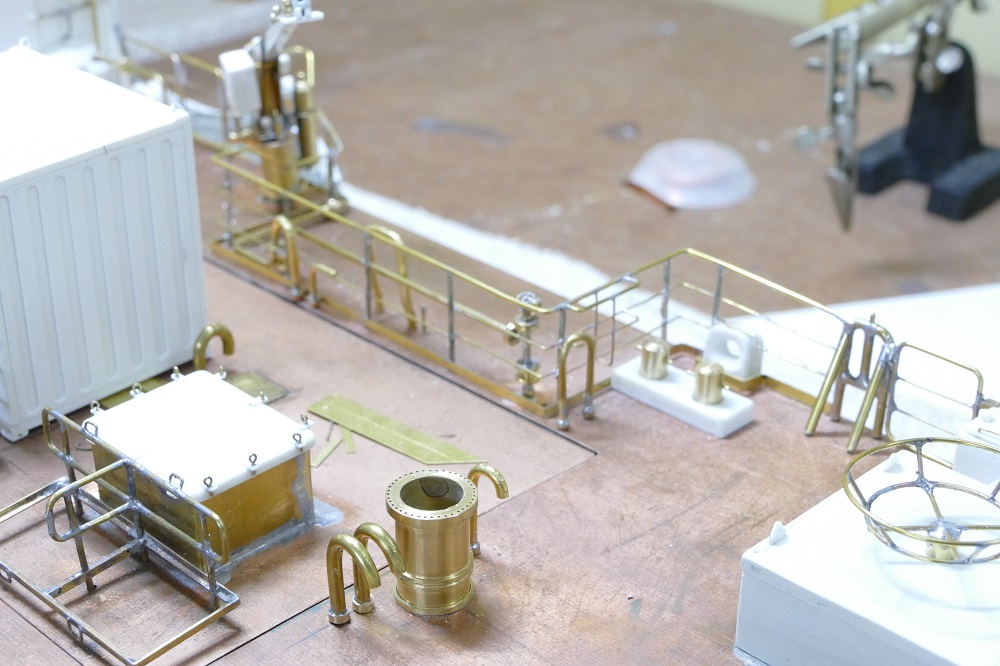

En nog een doorkijkje van wat prullaria op het dek.

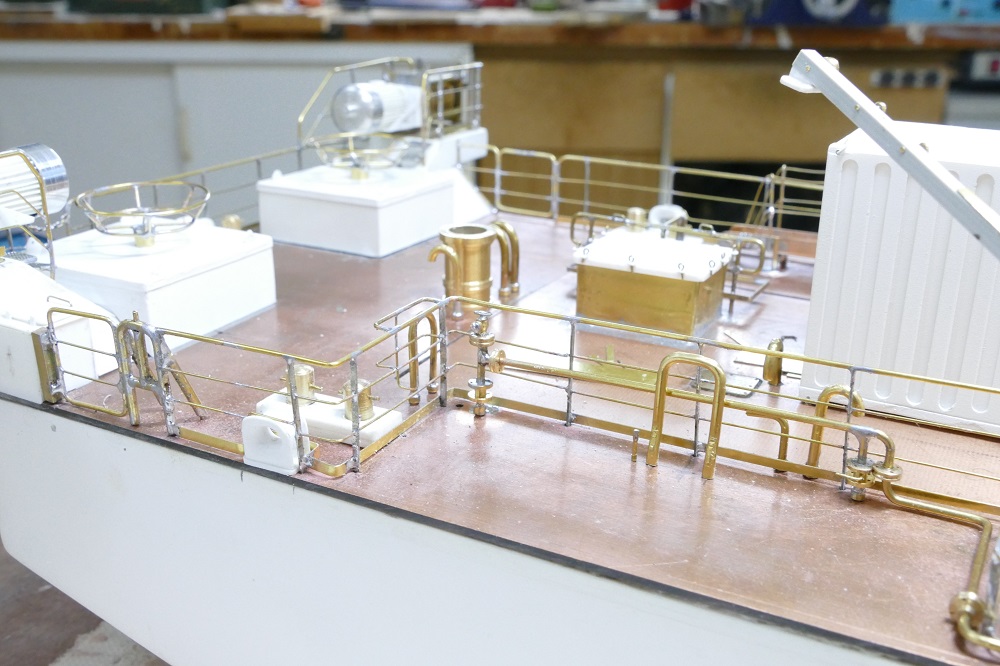

En van de andere kant. Toch jammer dat de foto's niet scherper zijn.
Er zitten op dit schip , zover ik heb gezien, geen TL's zoals we die op veel andere schepen zien. Alles is LED. Dat betekent ook speciale armaturen. Om iets te maken wat in de buurt komt en voor mij acceptabel is, viel nog niet mee. Eigenlijk is de behuizing ook iets te dik. Ik heb de kleinste LEDS gebruikt die te koop zijn ( volgens mij dan) namelijk de 0402 serie. Ik kan je vertellen dat die echt klein zijn. Nu een buisje van 3 mm doorsnede genomen. Hier past een kunststof buisje van 2 mm doorsnede in. In de messingbuis een gleuf gemaakt waar het licht uitstraalt. Eén kant dichtgemaakt en via de open kant het kunststof buisje met daarin twee Ledjes met draad geplaatst. De open uiteinde wordt met krimpkous afgesloten. Nu branden de Ledjes nog op de voeding, naderhand komt er een weerstand op iedere armatuur. Moet nog even testen welke waarde de mooiste uitstraling geeft.

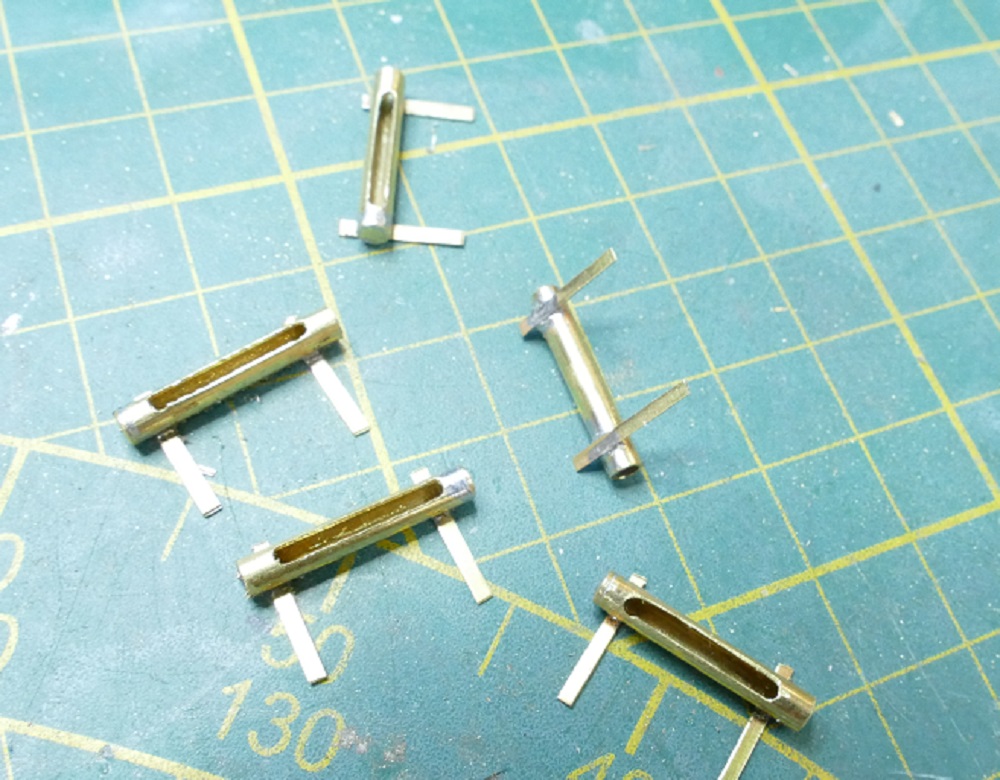

Er zin twee formaten van deze units gebruikt op het schip. Op het werkdek in totaal 5 stuks van dit formaat. Deze worden na stralen , spuiten en montage van de Leds aan de railing gesoldeerd. Vandaar ook de messing stripjes aan de units.

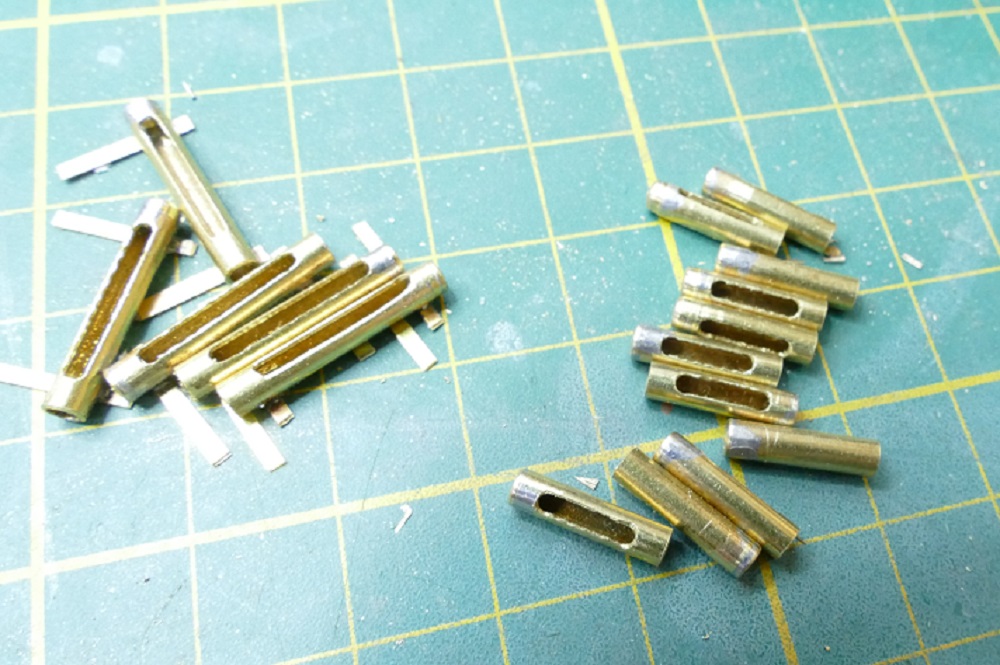

Van de kleinere Units heb ik in totaal 11 stuks nodig. De behuizing is in wezen hetzelfde als de andere, echter korter en een andere bevestiging

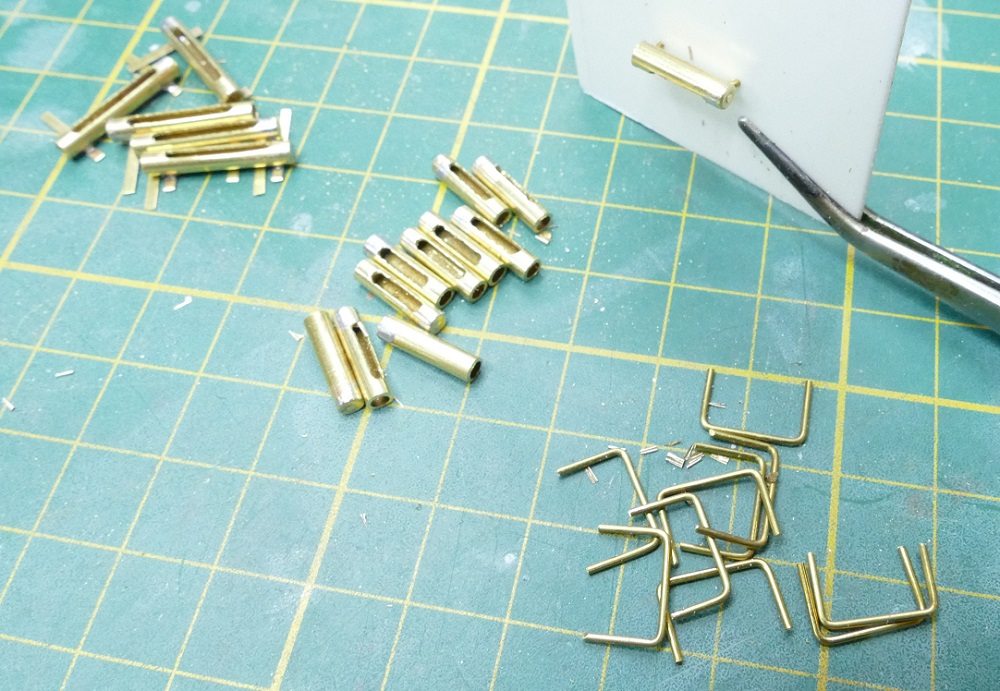

De kleinere units worden allemaal tegen een wand bevestigd. Ik heb daar voor aan iedere Unit een U beugel gesoldeerd van messing staf. Deze onder een hoek bevestigd zodat de lamp enigszins schuin naar beneden schijnt. Voorbeeldje op een styreenplaatje gemaakt.

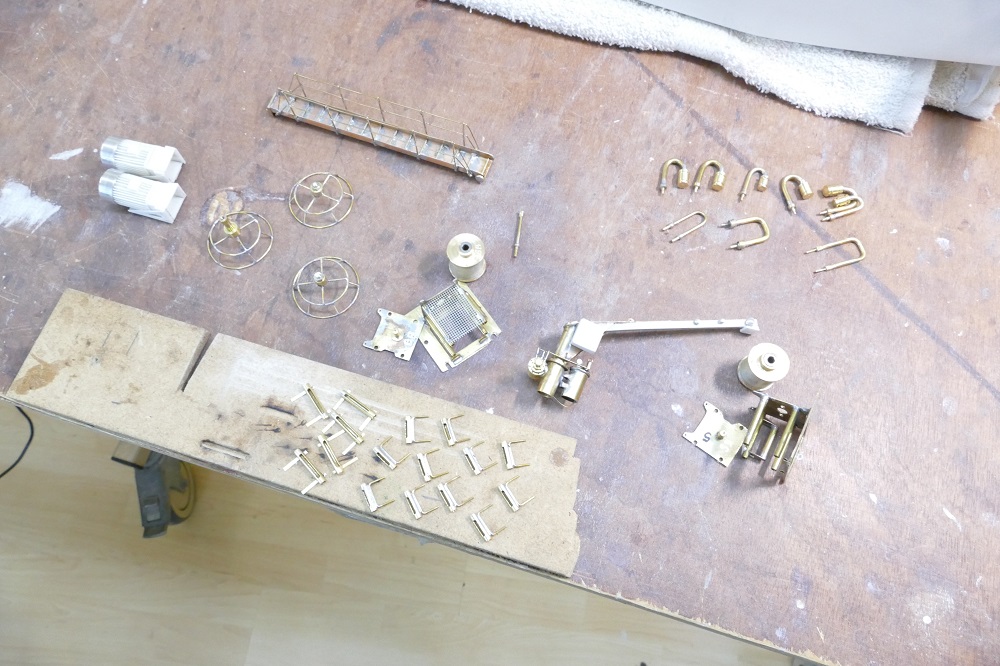

Alle messingdelen, althans degene die in mijn straalapparaat passen, gestraald.
De volgende stap zal zijn het spuiten in de primer van alle reeds gemaakte messingdelen. Mogelijk ook het werkdek, ik moet nog even bekijken of dat wel slim is. Zal er toch wel niet aan ontkomen dat bepaalde delen alsnog met de penseel geschilderd moeten worden. We gaan het beleven.
Tot de volgende keer.
Kon amper mijn verslag nog vinden, weer veel te lang geleden. Er is overigens ook niet heel veel gedaan. Door omstandigheden zeg maar. Voornamelijk bezig geweest met het hoofddek. Zo links en rechts nog heel wat geneuzel. Hoe het komt weet ik niet maar de foto's zijn wat flets. De camera maar even nakijken.
De Gangway, eigenlijk moeten de staanders verbonden worden met touw, heb dat wel geprobeerd maar ik vond het geen succes. Toch maar met messing staf 0,5 mm gedaan.
Ook de bolders en chocks gemaakt, totaal 5 setjes op het werkdek.
En nog een doorkijkje van wat prullaria op het dek.
En van de andere kant. Toch jammer dat de foto's niet scherper zijn.
Er zitten op dit schip , zover ik heb gezien, geen TL's zoals we die op veel andere schepen zien. Alles is LED. Dat betekent ook speciale armaturen. Om iets te maken wat in de buurt komt en voor mij acceptabel is, viel nog niet mee. Eigenlijk is de behuizing ook iets te dik. Ik heb de kleinste LEDS gebruikt die te koop zijn ( volgens mij dan) namelijk de 0402 serie. Ik kan je vertellen dat die echt klein zijn. Nu een buisje van 3 mm doorsnede genomen. Hier past een kunststof buisje van 2 mm doorsnede in. In de messingbuis een gleuf gemaakt waar het licht uitstraalt. Eén kant dichtgemaakt en via de open kant het kunststof buisje met daarin twee Ledjes met draad geplaatst. De open uiteinde wordt met krimpkous afgesloten. Nu branden de Ledjes nog op de voeding, naderhand komt er een weerstand op iedere armatuur. Moet nog even testen welke waarde de mooiste uitstraling geeft.
Er zin twee formaten van deze units gebruikt op het schip. Op het werkdek in totaal 5 stuks van dit formaat. Deze worden na stralen , spuiten en montage van de Leds aan de railing gesoldeerd. Vandaar ook de messing stripjes aan de units.
Van de kleinere Units heb ik in totaal 11 stuks nodig. De behuizing is in wezen hetzelfde als de andere, echter korter en een andere bevestiging
De kleinere units worden allemaal tegen een wand bevestigd. Ik heb daar voor aan iedere Unit een U beugel gesoldeerd van messing staf. Deze onder een hoek bevestigd zodat de lamp enigszins schuin naar beneden schijnt. Voorbeeldje op een styreenplaatje gemaakt.
Alle messingdelen, althans degene die in mijn straalapparaat passen, gestraald.
De volgende stap zal zijn het spuiten in de primer van alle reeds gemaakte messingdelen. Mogelijk ook het werkdek, ik moet nog even bekijken of dat wel slim is. Zal er toch wel niet aan ontkomen dat bepaalde delen alsnog met de penseel geschilderd moeten worden. We gaan het beleven.
Tot de volgende keer.
Bijlagen
Mooie vorderingen toch weer Sjoerd.
door hele mooie scherpe foto's vergeten nogal eens de werkelijke verhoudingen. N.i. niks mis mee om eens een onderdeek in de hand te fotograferen, of een beetje onscherpte toe te laten. vergeet niet dat je in het echt meestal geen zoomlens voor je ogen hebt hangen.
prachtig ijzerwerk, inderdaad ergens jammer om dat te bedekken met een verflaag
prachtig ijzerwerk, inderdaad ergens jammer om dat te bedekken met een verflaag
Hey weeral een mooi en voor mij toch een behoorlijk grote update!
Weetje wat ik heb met die foto's, wij werken op 1/50 dan bekijk ik wat ik maak en het ziet er super strak en mooi uit, dan neem je een foto, met super close up zoom, blijkbaar veel beter dan mijn eigen ogen en dan ziet het er op foto lang niet zo goed uit als in het echt.
Ik zou mij van die onscherpe foto's niets aantrekken, ik heb daar ook steevast een patent op, nu ik ben ook maar een prutsfotograaf moet ik zeggen. Doe heet maar eens na zou ik zeggen, ik weet dat dit bouwwerk is wat veel onder ons zouden willen meester zijn!
Ik vind dit toch weer een mega boot worden, het zijn al die detailes en extra dek onderdelen die het hem maken!
Mooi hoor heeeeeeeeel mooi!
Weetje wat ik heb met die foto's, wij werken op 1/50 dan bekijk ik wat ik maak en het ziet er super strak en mooi uit, dan neem je een foto, met super close up zoom, blijkbaar veel beter dan mijn eigen ogen en dan ziet het er op foto lang niet zo goed uit als in het echt.
Ik zou mij van die onscherpe foto's niets aantrekken, ik heb daar ook steevast een patent op, nu ik ben ook maar een prutsfotograaf moet ik zeggen. Doe heet maar eens na zou ik zeggen, ik weet dat dit bouwwerk is wat veel onder ons zouden willen meester zijn!
Ik vind dit toch weer een mega boot worden, het zijn al die detailes en extra dek onderdelen die het hem maken!
Mooi hoor heeeeeeeeel mooi!
als je vergelijkt met de ruitjes op je snij-mat, die net als bij iedereen wel 1cm² zullen zijn, wauw , prachtig prulwerk ( niet mis verstaan, ik bedoel dus echt klein ) van hoge kwaliteit.
Aan hen die twijfelen, maak maar eens een gleufje in een buis van 3mm, en dan niet 1 maar een hand vol. Net als al die andere minuscule onderdeeltjes.
Hier maak ik een diepe buiging voor.
Aan hen die twijfelen, maak maar eens een gleufje in een buis van 3mm, en dan niet 1 maar een hand vol. Net als al die andere minuscule onderdeeltjes.
Hier maak ik een diepe buiging voor.
Blijk ik ineens tig foto's achter te liggen.
Begreep al niet dat je niets poste.
Ziet er weer SUPER uit!!!
Begreep al niet dat je niets poste.
Ziet er weer SUPER uit!!!
Macrabbit
Vriend van modelbouwforum.nl
Dank je Pentip. Het is niet zo dat ik me er aan erger, maar mijn toestel is in staat mooie foto's te maken en dan baal ik er een beetje van dat het zomaar niet meer lukt. Pas wanneer ik de foto's laad in de computer zie ik dat er wat mis is. Maar dan ben ik normaal al weer verder met bouwen. Ik bedoel, bepaalde dingen kunnen dan niet meer op de foto. Maar er zullen nog wel wat foto's volgen denk ik. Gelukkig is nog wel te zien wat ik aan het maken ben.
Macrabbit
Vriend van modelbouwforum.nl
Jan, jij ook weer bedankt voor je reactie. Ik heb ook altijd een haat/liefde verhouding met fotografie. Overigens herken ik ook het zoom probleem. Ik denk dat we dit allemaal hebben. in ieder geval tevreden met de commentaren op het geheel, daar gaat het toch om. Het dek is ook nog niet gereed overigens. Moet nog een MOB boot maken, het onderstel hiervoor, de " grote " dekkraan, verschillende floodlights ( werklampen) en het verticale schot nog voorzien van diverse details. Dat krijg je als je het echte schip bezoekt, zie je pas echt wat er allemaal buiten de tekening om aan gehangen en veranderd wordt.
Macrabbit
Vriend van modelbouwforum.nl
Dank je wel Marc. Het maken van dergelijke onderdelen is voor het grootste gedeelte het "ontwerpen" van deze delen. Vervolgens heb ik wel de goede gereedschappen om het dan ook te maken. Ik heb daarbij wel het geluk dat ik een deel van het bestek heb van het origineel. Ik kan dus ook op de site van de betreffende fabrikant het onderdeel bekijken en de maten van de PDF's overnemen. Je kunt natuurlijk niet altijd exact op schaal werken maar het moet wel een beetje smoelen zeg maar. Tja en dan moet je wel eens afscheid van een ontwerp nemen, gewoon omdat het niet staat.( vaak te grof dus)
Macrabbit
Vriend van modelbouwforum.nl
Hallo Maarten,
Tja, een bouwverslag loopt nimmer voor op de werkelijkheid. Als er niets gemaakt wordt kun je ook niks posten. En buiten de hobby is er ook af en toe tijd nodig voor andere zaken. Weet nu al dat er vanaf half Januari tot half Februari weinig of niet gebouwd gaat worden. Maar we gaan gewoon door hoor.
